عندما تقع عيناك على ذلك الشعار علي اي بطاقة رسومية فيجب عليك ان تنتبة لانك أمام بطاقة غير أعتيادية بالمرة أصدار HOF فريد من نوعه يأتى من شركة GALAX المعروفة سابقا بأسم GALAXY فأصدارات HOF تعني HALL OF FAME وسميت بهذا الأسم نظرا لقدرتها علي دخول لوحة الشرف بكسر السرعة فشركة GALAX تضع في تلك البطاقة أفضل ما يمكن ان تراه في بطاقة صنعت لكسر السرعة لنرى الوحش الخاص بنا ولكن لنتعرف علي شركة GALAX أذا كنت لا تعرفها
شركة GALAX هي أحد أفضل الشركات في مجال تصنيع البطاقات الرسومية الخاصة بشركة NVIDIA وتملك أحد أشهر انواع البطاقات الرسومية HOF والتي يتم بها تحطيم الأرقام العالمية في كسر السرعة واليوم لدينا احد بطاقاتها GTX 1080 HOF لنري ماذا قدمت الشركة
فتح الصندوق الخاص بالبطاقة
صندوق التغليف الخاص بالبطاقة يأتي علية العديد من الشعارات ويتسم بشكل مختلف عن باقي البطاقات الرسومية حيث اللون الأبيض المميز
البطاقة تحمل 8GB من ذواكر DDR5x وتبريد HOF الشهير الخاص بشركة GALAX صندوق البطاقة طويل بصورة ملحوظة تقريبا 50-60 سم
ظهر صندوق التغليف الخاص بالبطاقة وموضح عليه الملحقات يجب ان تعرفة ان البطاقة تحتاج إلى مزود طاقة بقوة 550 وات فأكثر
الملحقات والبطاقة
الملحقات الخاصة بالبطاقة :
1- عدد 2 كابل توصيل الطاقة 8 بن بقوة 150 وات
2- دليل المستخدم ودليل التركيب واسطوانة التعريفات
3- عصا لتدعيم البطاقة داخل صندوق الحاسب
هذه العصا هي أضافة مفيدة لثقل البطاقة بل وانها تملك لمسة جمالية باللون الأبيض يمكن زيادة طولها لتناسب كافة صناديق الحاسب ايضاً ستجد قطعة اخري يتم ربططها بالبطاقة الرسومية لتثبيتها مع العصا
شعار HOF كل شيء وضعتة الشركة بصورة مميزة لتجعل شكل البطاقة رائع اثناء التركيب داخل صندوق الحاسب لديك

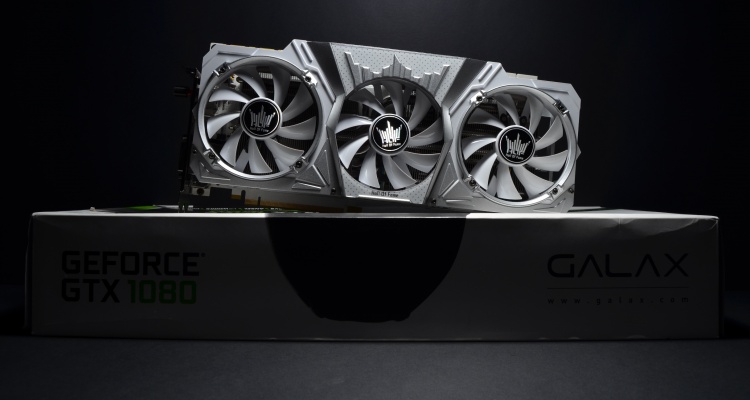

البطاقة الخاصة بنا
البطاقة الخاصة بنا بعد أخراجها من الصندوق ولنقوم بعرض كل جزء بها وملاحظتنا عليها
واجهة البطاقة الخاصة بنا وشعار Hall Of Fame علي المراوح أيضاً جسم البطاقة الخارجي من البلاستيك المقوى باللون الأبيض و الفضي
البطاقة من الخلف وستلاحظ غطاء معدني يغطي البطاقة بالكامل وبه فتحات لسهولة دخول وخروج الهواء ايضاً وجود غطاء معدني يساعد علي التبريد وعدم انحناء البطاقة وخاصة ان البطاقة طويلة وثقيلة
فى الأعلى شعار بطاقات Hall OF Fame وهو مُضيء بأكثر من 16 مليون لون يمكنك التحكم به بل وله عدة تأثيرات ويمكنك غلق الأضاءة تماما
منافذ الطاقة 8pin وهي قادرة علي امداد البطاقة ب 300 وات من الطاقة و 75 وات من اللوحة الأم ليصبح اقصي ما يمكن استهلاكة لتلك البطاقة هو 375 وات وهو ما لن ولن يحدث
هذا اول مكان يمكنك تثبيت البطاقة منه بالعصا المرفقة
هنا تجد نقاط قياس الفولتية للمحترفين ومن يملكون اجهزة القياس الخاصة
امكانية ربط اكثر من بطاقة رسومية مع بعضها البعض
الجهة السفلية من البطاقة ويظهر بها اشعار HOF وجزء من المشتت الخاص بالبطاقة
تستغل البطاقة الرسومية GALAX GTX 1080 HOF شقين على لوحتك الأم وهو امر جيد كما يظهر في الصورة
يبلغ طول البطاقة 31.7 سم وارتفاعها 13.7 سم المراوح بحجم 100 مم وتظل هادءة اثناء الدوران حتي معدل 80% يعتبر غير مزعج داخل صندوق الحاسب لديك
الجانب الأمامي من البطاقة وهو مفتوح لتبريد أفضل واكثر كفائة أيضاً الجزء في الأسفل حتي تتمكن من تثبيت البطاقة عن طريق العصا المرفقة ولا تكون ظاهرة داخل صندوق الحاسب لديك
منافذ التوصيل والتى ستجد بها كل ما تحتاجة DP 1.4 -HDMI 2.0 وفرت البطاقة كل ما تريدة ايضا أقصي دقة مدعومة هى 8K بمعدل انعاش 60Hz
هذا المفتاح الذي ربما تراه لأول مرة في بطاقة رسومية يعمل علي تشغيل المراوح علي 100% ووضع حدود أعلي لسحب الطاقة
دوائر الطاقة والتبريد
قمت بفك البطاقة جزء جزء وسنستعرضها بشكل مفصل لنوضح جودة دوائر الطاقة والتبريد
مشتت معدني كبير يغطي البطاقة والذواكر ودوائر الطاقة وبالطبع يجعل جسم البطاقة صلب ويتم ربطة بالغطاء الخلفي
المشتت المعدني بعد فكة هو والغطاء الخلفي ستجد قطع التبريد الخاصة بدوائر الطاقة والذواكر
البطاقة الرسومية الخاصة بنا عارية تماما لندخل إلى العمق أكثر
دائرة طاقة عملاقة مكونة من 15 مرحلة للطاقة ثلاثة للذواكر و 12 مرحلة للمعالج الرسومي فقط لنلقي نظرة علي المكونات
المتحكم : استخدمت الشركة متحكم IR 3595A وهو قادر علي قيادة 8 مراحل للطاقة المتحكم من أفضل متحكمات الفولتية في العالم وهو رقمي بالكامل
الموسفت : استخدمت الشركة موسفت بقدرة 60A وهو رقم كبير ليصبح قدرة الدائرة 12×60 = 720A وهو رقم لن تسحبة البطاقة مطلقا وهنا تظهر قوة بطاقات HOF عن طريق دوائر طاقة ضخمة لأستخدام البطاقات في كسر السرعة العنيف
المكثفات و الخوانق : استخدمت الشركة مكثفات يابانية صلبة بقدرة 5000 ساعة وخوانق صلبة من مادة الفريريت ferrite
المكثفات المخصصة : وهي مكثفات مخصصة لتساعد البطاقة علي العمل علي الترددات المرتفعة
ذواكر DDR5x بحجم 8GB من انتاج شركة Micron
ستجد ان حافة البطاقة جهة اليمين تضيء باللون الأزرق وهو هذه اللمبات التي تدل علي ان الفولتية الداخلة للبطاقة جيدة وكل لمبة تدل علي احد خطوط الطاقة
ظهر البطاقة يجد شيء واحد بة وهو ما يهمك بصورة أساسية وما يجعلك قد ترغب في هذه البطاقة بشدة اذا كنت تريد استخدام كسر السرعة عن طريق تبريد النيتروجين السائل ودرجات حرارة تقارب -173 وهو هذا
هذا الزر يقوم علي غلق كافة حدود الحماية للبطاقة ليجعل من تلك البطاقة وحش كاسر ولكن احترس لا تحاول العبث بهذا المفتاح بدون تبريد LN2
التبريد
ثلاثة مراوح بحجم90- 100مم كما يمكنك ان تري ماصات الأهتزاز في الخلف حتي لا يحدث اي ضجيج للمراوح اثناء الدوران
انابيب حرارية لنقل الحرارة اربعة بحجم 8 مم واواحد بحجم 6مم يتصلون بقاعدة نحاسية لتبريد المعالج الرسومي
