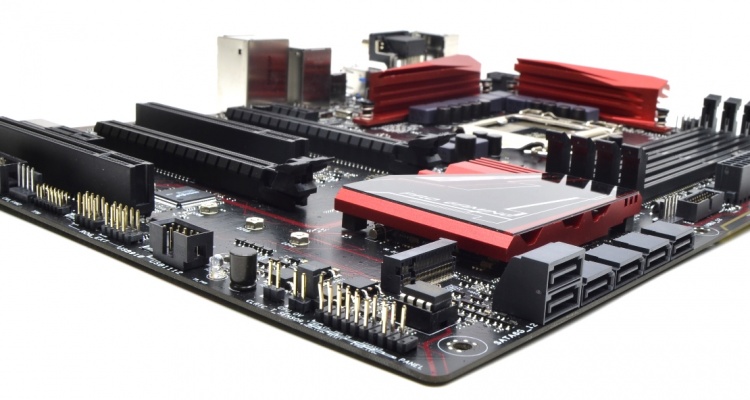

لوحات B150 هى احد شرائح انتل للفئة المتوسطة لتعطي المستخدم حرية استخدام معالجاتها الجديدة من فئة CORE I7-5-3 وغيرهم حيث تتمتع اللوحات بذواكر DDR4 أيضاً مثل مثيلتها من اللوحات العليا Z170 لترحبو معى فى اول مراجعة للوحات الأم من فئة B150 من شركة ASUS اللوحة التى لدينا اليوم بأسم ASUS B150-PRO GAMING/AURA وتحمل في طياتها الجودة هذه اللوحة تعتبر من اللوحات المتوسطة الموجهة لأصاحب الميزانيات الضعيفة ولكنها موجهة لفئة للاعبين لنرى ماذا قدمت ASUS في هذه المراجعة
معالجات Skylake
أذا أردت المزيد من التفاصيل حول تلك المعالجات بخلاف الجدول السابق يمكنك مشاهدة مراجعة منفصل لمعالج Core I7 6700K من هنا
مُقدمة بسيطة عن مُعالجات Intel واللوحات الجديدة (للمبتدأين)
شركة Intel تقدم كل عام جيل جديد من المُعالجات يُسمي بمُعالجات Core I7-Core I5-Core I3 وصلت الشركة حتى الأن إلي الجيل السادس من مُعالجتها يجب أنت تعرف جيداً مفهوم تلك المُعالجات بشكل بسيط جداً وهم :-
Core i3 : مُعالج ثُنائى النواة وكل نواه لها خطوط وهمية (Hyper Threading) أى أن المُعالج نواتين و أربعة خطوط وهمية
Core i5 : أربعة أنوية للمُعالج بدون خطوط وهمية
Core i7 : أربعة أنوية للمُعالج وكل نواه لها خطين وهميين أى أن المُعالج بة أربعة أنوية وثمان خطوط وهمية
أذا لم تفهم ما سبق فهذا الجزء لك النواة في أبسط صورها هي مُعالج مركزى مُنفرد اي أن المعالج ذو النواتين كأنه يحمل مُعالجين وهو قادر علي مُعالجة الأوامر من خلال النواتين أي ضعف قدرة المُعالج المُنفرد الخطوط الوهميه هى المُرتبطه بالنواة إن وُجدت تُساعد فى تنظيم المُعالجة للأنوية فهى بمثابة نواتين تقوم علي تقسيم النواة الرئيسيه للمُعالج لتُعطي النظام (Windows) القدرة علي تنظيم البيانات المُرسلة للمُعالج في خطين لكل نواه وينتج عنها أداء أفضل من النواة بدون خطوط وهمية وتكمن أكثر استفادة لها في تعدد التطبيقات فيوجد بعض التطبيقات التى تعمل علي الأنوية الكاملة للمُعالج ويمكنها إستغلال الخطوط الوهمية وبالتالي أداء أفضل. تشبيه بسيط لمن لم يستوعب تلك الجزئية حتى الأن (تصور أنك تملك 1000 شخص وأمامك شارع واحد وكلهم سيسيرون به بالطبع سيكون هناك تزاحم ولكن تصور أنك قُمت بشق هذا الطريق من المُنتصف ليصبح هو هو نفس الطريق سينتظم سرعة التحرك للأشخاص لأن التزاحم سينعدم كذلك البيانات داخل النواة والخطوط الوهمية )
صندوق التغليف الخاص باللوحة والمُحتويات
صندوق التغليف يأتي باللون الأسود وسنجد العديد من الشعارات الخاصة بالتقنيات والمنتجات مثل USB 3.1 و WINDOWS 10 و INTEL أيضاً النسخة الخاصة بنا تأتي مع كود خاص للعبة WAR SHIPS
فى الخلف ستجد كل ما تريد عن اللوحة والتقنيات أيضاً يمكن تكبير الصورة لتتقحص بنفسك كافة المميزات الخاصة باللوحة والتى سنشرحها أثناء أستعراض اللوحة
لوحتنا داخل صندوق التغليف لنخرجها معا
وأخيراً لوحتنا خارج الصندوق لنتركها ونعود لصندوق التغليف مره أخرى لنرى المتعلقات
المُلحقات الخاصه باللوحة
الملحقات التى تأتي مع اللوحة مميزة وسنتعرف علي بعض القطع المهمة منها
- 4x SATA6GB/s Cables
- Cable tie لتسهيل تنظيم الأسلاك داخل صندوق الحاسب وربطها مع بعضها البعض
- ملصقات لتمييز العتاد داخل صندوق الحاسب لديك
- Back panel I/O Shield (غطاء المنافذ الخلفية في اللوحة)
- دليل المُستخدم وأسطوانة التعريفات
ملصقات أضافية لتمكن المستخدم من وضعها علي الأسلاك لتمييز أقراص التخزين وباقي القطع بشكل جزاب
5 منافذ للمراوح على اللوحة ولوحة الدوائر المطبوعة باللون الأسود اللامع اما عن عدد الطبقات الخاصة باللوحة 4 طبقات وهذا يجعل لوحتنا ضعيفة نسبيا مع المشتتات الضخمة الثقيلة يمكن ان تسبب انحناء في جسم اللوحة وتحديدا المشتتات ثنائية الأبراج D15 و R1
اما عن ظهر اللوحة ستجدة باللون الأسود أيضاً اللامع والأملس
لوحة المنافذ الخلفية
- منفذين USB 2.0 باللون الأسود ومنفذ PS2
- منفذ D-SUB ومنفذ HDMI v2.0
- منفذين USB 3.0 باللون الأزرق
- منفذ usb 3.1 باللون الأحمر وهو من النوع A عن طريق متحكم ASmedia يليه منفذ اخر من نوع C
- المنفذ الخاص ببطاقة الشبكة Intel المخصصة للألعاب
- منافذ USB 3.0 باللون الأزرق
- منافذ البطاقة الصوتية Realtek ALC 1150
متحكم USB 3.1 من شركة ASmedia
وضعت شركة ASUS أحد المتحكمات لمنافذ USB 3.1 والذي تعمل لوحتنا به ستكون السرعة 10Gb/s للمنفذين معا في حالة استخدام المنفذين اي 5Gb/s لكل جهاز اما في حالة استخدام جهاز واحد بمنفذ USB 3.1 ستكون السرعة 10Gb/s
LAN+USB 3.0 Protections
حماية ضد الكهربة الأستاتيكية أو الساكنة :- منفذ بطاقة الشبكة LAN ومنافذ الـUSB مزودة بحماية ضد الكهربة الأستاتيكية ESD كيف ؟ من خلال مُتحكمات HI-ESD والتى تظهر في الصورة القادمة
هذه القطعة التى تشاهدها لأول مرة هى للحماية من التيار الكهرى الزائد عن طريق منفذ البطاقة الشبكية
البطاقة الصوتية Supreme FX
بطاقة صوتية من شركة Realtek تدعم تعدد القنوات السمعية حتى 7.1 أيضاً تعتبر هذه البطاقة هى الأكثر أنتشارا فى الكثير من اللوحات الأم ووضعت الشركة اسم Supreme FX بسبب التدعيمات التي قامت بها للبطاقة من مكثفات صوتية يابانية من شركة nichicon و درع لحماية البطاقة الصوتية من التداخل الكهرومغناطيسي ومضخم صوتى احترافي بقدرة 300 اوم اما عن الحل البرمجي المرفق فهو من شركة realtek كالمدمج مع باقي اللوحات فلم تختلف التجربة السمعية عن لوحة Z170-PRO GAMING كثيرا بل كانت متطابقة و تعتبر اهم أضافة في هذه اللوحة هى برنامج SONIC RADAR
أضافة برنامج Sonic RADAR ليعطي اللاعبين قدرة كبيرة علي تحديد من اين يأتي الصوت والبرنامج يأتي مدعم بصورة قوية لبعض الألعاب الظاهرة في الصورة
من أحد التدعيمات التى قامت بها الشركة هو فصل القنوات الصوتية وعزل البطاقة عن دائرة اللوحة لتمنح البطاقة نقاء أفضل للصوت أيضاً المسار باللون المختلف امامكم يوضح الفصل الحادث ويتميز انه له أضاءة باللون الأحمر كما سنرى في الصور أيضاً لا يمكن تغيير أضائتة
اما عن الأضاءة فيوجد 12 لمبة للأضاءة هنا
أيضاً يوجد انماط بهذا الخط مثل النبض او الأضاءة الثابتة أو يمكنك غلق الأضاءة الخاصة بالبطاقة الصوتية تماما
بطاقة الشبكة Intel® I219V
بطاقة الشبكة I219V هى بطاقة جديدة من شركة intel تأتى لتنافس متحكمات killer في الألعاب عن طريق أعطاء أولوية للألعاب الأونلاين مقابل باقي التطبيقات أيضاً يمكنك وضع أولويات لهذا المتحكم من خلال البرنامج الملحق مع اللوحة من شركة ASUS تحت اسم GAME FIRST III وهو مبني علي برنامج CFOS الشهير
المنطقة الخاصه بالمُعالج ودوائر الطاقة
10 مراحل من دوائر الطاقة وسنتعرف عليهم لاحقا
وكما نرى منفذ طاقة ATX 8-pin يستطيع ذلك المنفذ مد المُعالج بـ 336 وات وهو أكثر من كافى لاي معالج مهما كان كسر السرعة المراد تطبيقة
اللوحة تحمل مقبس 1151 والخاص بمعالجات الجيل السادس
المنافذ الخاصة بالمراوح والتحكم بها بجوار المعالج ستجد منفذين تمكنك اللوحة من التحكم في كافة المراوح ما عدا منفذ opt Fan الذي يظهر باللون الأسود في الصورة
المنطقة الخاصة بالذواكرRAM
تدعم اللوحة خاصية DUAL CHANNEL وذواكر DDR4 بتردد 2133MHz بحجم 64 GB وتدعم بالطبع تقنية XMP ايضاً تجد منفذ للمراوح خلف الذواكر
مقبس الطاقة 24 Pin الخاص باللوحة ثم مقبس USB3.0 باللون الأسود يصلح لأمداد اللوحة بمنفذين أخرين من نوع USB 3.0
ايضا ستلاحظ وجود متحكمين للحماية من الكهربة الأستاتيكية والزائدة خلف مقبس الـ USB 3.0
ERROR LEDs : وهى لمبات للأضاءة تضيء مرة واحدة فقط فيى حالة العمل بصورة سليمة اما في حالة وجود مشكلة ستظل تلك اللمبة تضيء حتى ما لا نهاية
متحكم ايضاً لحماية الذواكر من الكهرباء الزائدة
بجوار الذواكر ستجد خط مُضيء يمكن التحكم به من البرنامج المُرفق
كما ترى جميع الألوان ممكنة وعدد كبير من المؤثرات وامكانية ان يعبر هذا الخط المُضيء عن درجة حرارة المعالج وهذه صورة له
6 منافذ من نوع SATA 3.0 من شريحة Z170
منفذ M.2 بسرعة 16Gb/s ويستطيع تركيب اقراص حالة صلبة بطول 11سم
فى أسفل اللوحة المكان المخصص لتركيب باقى الأسلاك الخاصة بصندوق الحاسب ثم الجزء المشار إلية بـ Up لفتح الفولتية للمعالج لأكثر من 1.5 ليمثل نوع من الحماية للمعالج لديك ثم منطقة مسح الأعدادات CLRTC ومنفذ T_Sensor يتيح لك تركيب مستشعر للحرارة
فى الخلف ستجد شريحة بابيوس واحدة يمكن فكها وتركيبها أيضاً يوجد لدي شركة ASUS حماية للبايوس من التلف ASUS Crash Free BIOS III
مقابس USB 2.0 اي ان لوحتنا تملك 4 منافذ
واخير منفذ ROG EXT لأستخدام اداة ASUS لكسر السرعة الخارجي والتى تباع منفصلة ثم مقبس للمراوح متحكمات الحماية ESD خلف منافذ USB 2.0
الشقوق الخاصه بالبطاقات الرسومية
تملك لوحتنا شقين PCI-E 1X لتركيب البطاقات الصوتية واقراص الحالة الصلبة من نوع PCI-E وباقي القطع الداعمة لهذه المنافذ أيضاً لأول مرة من بداية مراجعتنا نرى منافذ PCI التقليدية القديمة ولوحتنا مزودة بشقين ايضاً
اللوحة مُزودة بشقين من نوع PCI-E 3.0 للبطاقات الرسومية بسرعات 16x عند تركيب بطاقة واحدة او سرعة 4x/16x عند تركيب بطاقتين واللوحة تدعم تقنية CF فقط فلوحات B150 تدعم تقنيات CF فقط
