اليوم لدينا تبريد MASTERLIQUID 360 ATMOS II وهو النسخة المحسنة من تبريد ATMOS الذي قمت بمراجعتة سابقا ، الإصدار الذي لدينا اليوم يقدم تحسينات كثيرة علي المستوي البصري و علي مستوي الأداء كما سنري معا ، التبريد يملك إضاءة ARGB للمراوح الخاصة به والمضخة تملك جزء داخلي يمكن فكة و تركيبة حيث يأتي بأكثر من قطعة لتناسب ذوقك الشخصي و يمكن للمستخدم طباعة هذا الجزء عن طريق الطابعات ثلاثية الأبعاد ليخصص المستخدم ما يريد ، التبريد يأتي معجون تبريد CryoFuze الشهير ، التبريد الجديد الخاص بنا يستخدم تصميم الحجرة المزدوجة ، مع مراوح تعمل بتقينات LOOP DYNAMIC BEARING بسرعة 2500 لفة والمضخة تعمل بسرعة تصل إلي 3500 لفة مع معدل إزعاج منخفض يصل إلي 27db للمضخة وعمر أفتراضي هو الأطول يصل إلي 210 الف ساعة ،سعر التبريد الخاص بنا اليوم بسعر 6900 جنية و يقدم جودة ممتازة كما سنري معا ، لنتعرف علي التبريد و نبدأ مراجعتنا اليوم .
التبريد المائي وكيف يعمل ؟
فكرة عملة مثل فكرة الأنابيب التبريد المتصلة بالقاعدة النحاسية يدخل إليها سائل التبريد من جهة ويخرج من جهه أخرى كما نرى حركة السائل ذو اللون الأزرق إلى اللون الأصفر وهو دليل علي خروج الحرارة مع السائل لتذهب إلى القطعه الأخرى من التبريد لتشتيت (الرادياتور) الحرارة كما نرى في الصورة القادمة أجزاء التبريد كاملة .
صندوق التغليف الخاص بالمشتت

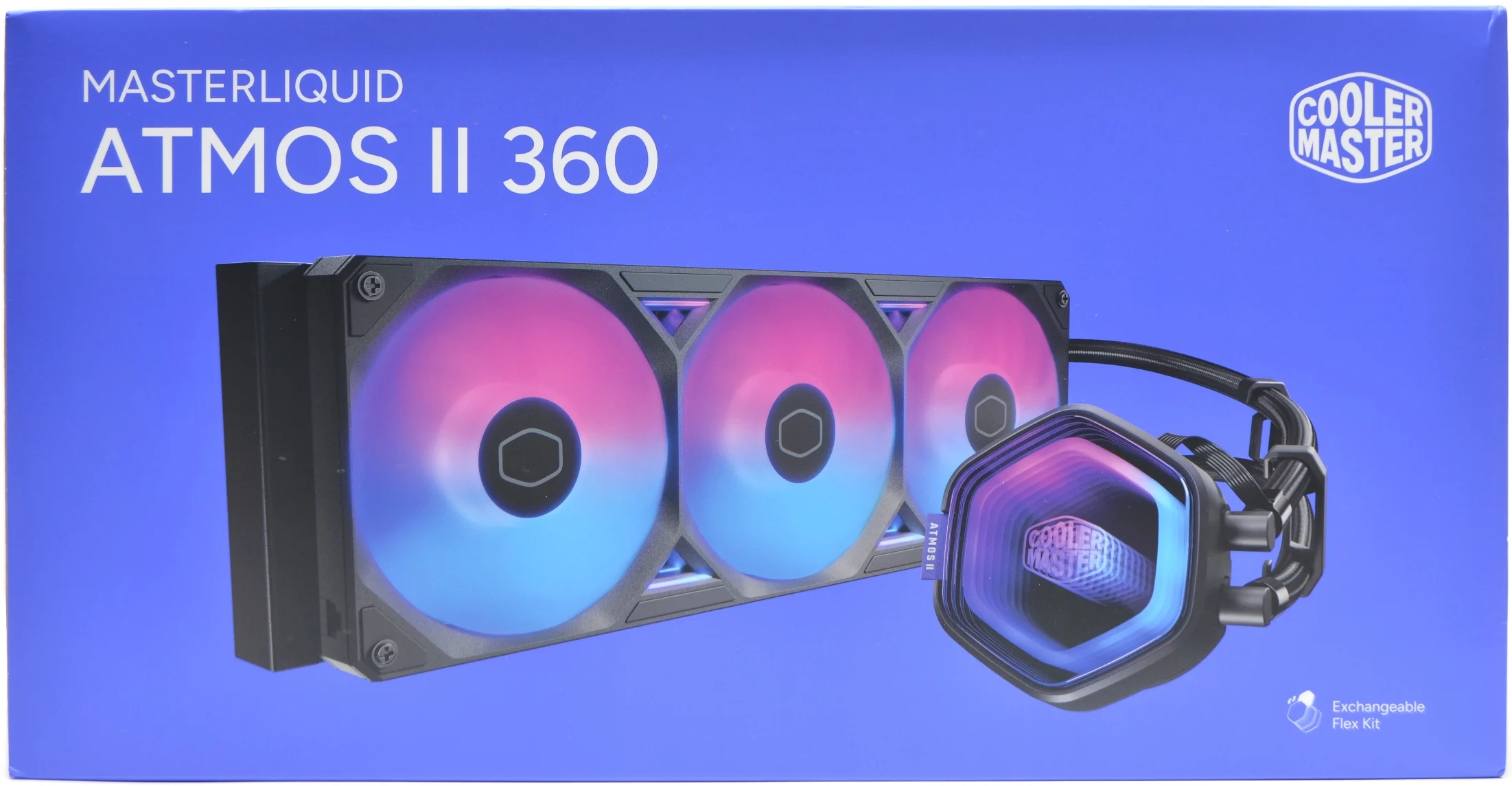

صندوق تغليف بسيط في التصميم من الخارج يتسم بالمتانة والقوة ستجد عليه صورة للمضخة بحجم كبير مع إضاءة ARGB ، ولا يوجد شيء سوي شعار الشركة فقط الموديل الخاص بنا ، و بالطبع التبريد لدينا اليوم بحجم 360مم حيث يتوفر بأحجام مختلفة اخرى 240 مم

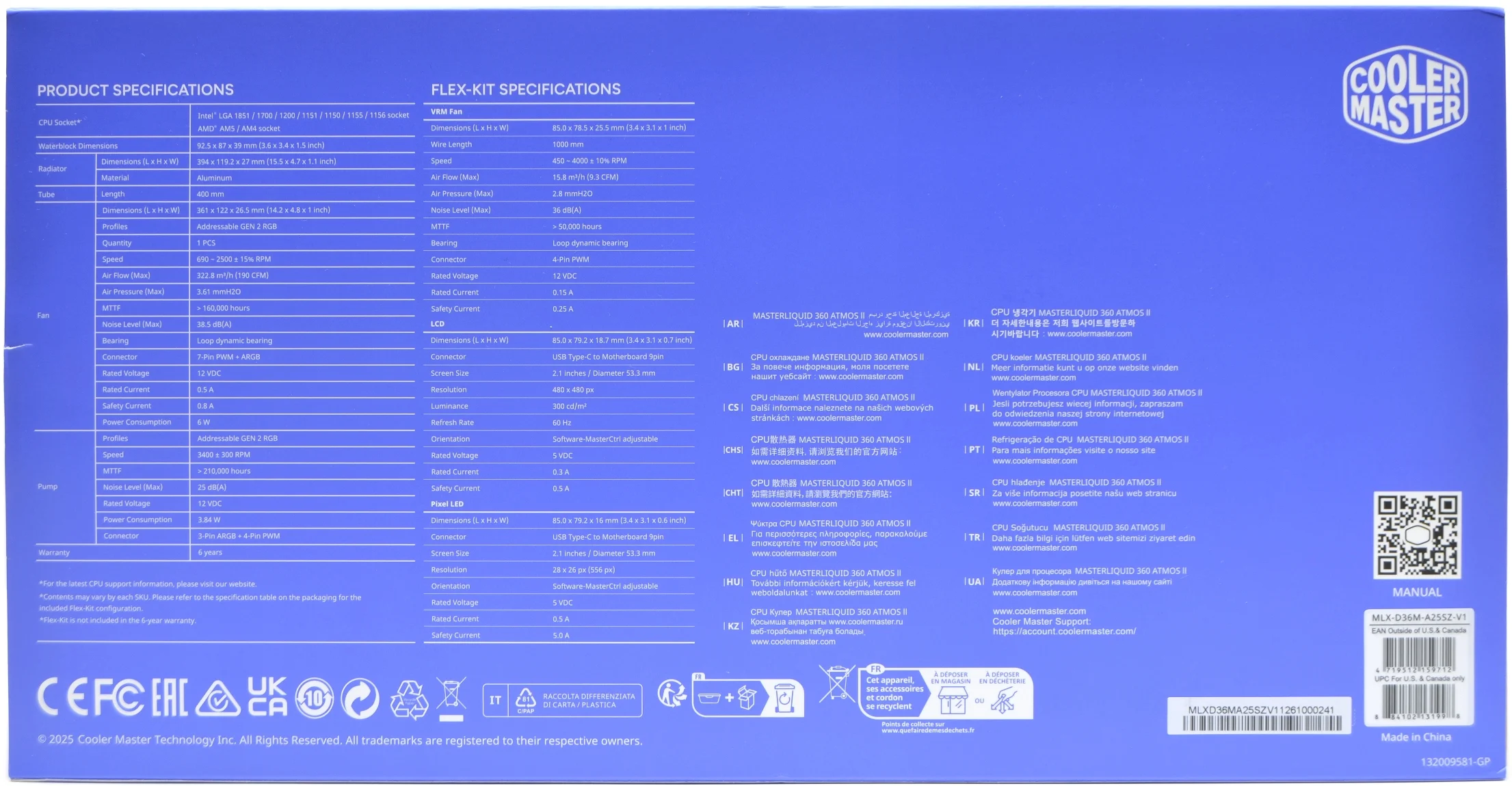

الجزء الخلفي من الصندوق ستجد به التفاصيل التقنية للمضخة و العمر الافتراضي و نوعية المراوح و معدلات الإزعاج و المنصات المدعومة للتبريد ، التبريد يدعم كافة انواع المنصات من Intel و AMD

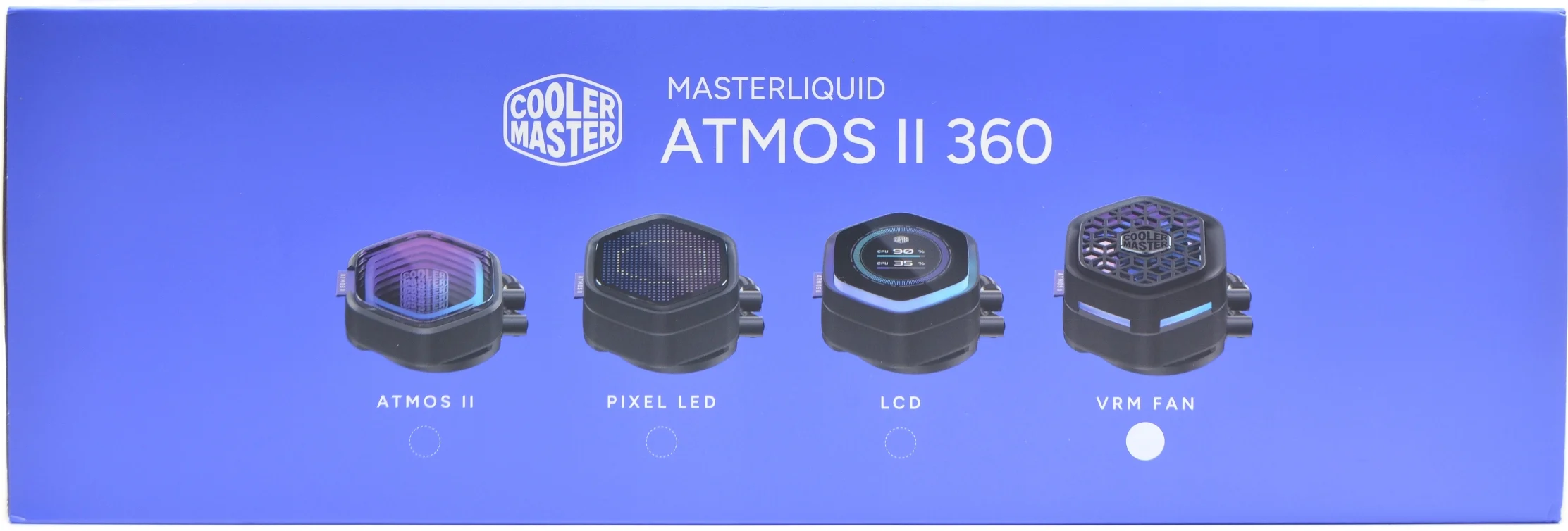

الإصدار الذي لدينا اليوم هو إصدار VRM FAN و يوجد إصدارات أخري منهم أخر بشاشة رقمية و أخر بشاشة نقطية و غيرها في مصر
عند فتح علبة التبريد الخارجية ستجد التبريد في علبة بها التبريد وثلاثة صناديق اخري تملك الملحقات كما سنري معا وهو ما يقدم للمستخدم تجربة فخمة و يجعلة سعيد بما يدفعة مقارنة ببعض المنتجات الأخري التي لا يري فيها شيء مبهر أثناء فتح المنتج بنفسة حيث ابدعت Cooler Master في هذه العلبة من حيث الحجم و المتعلقات.

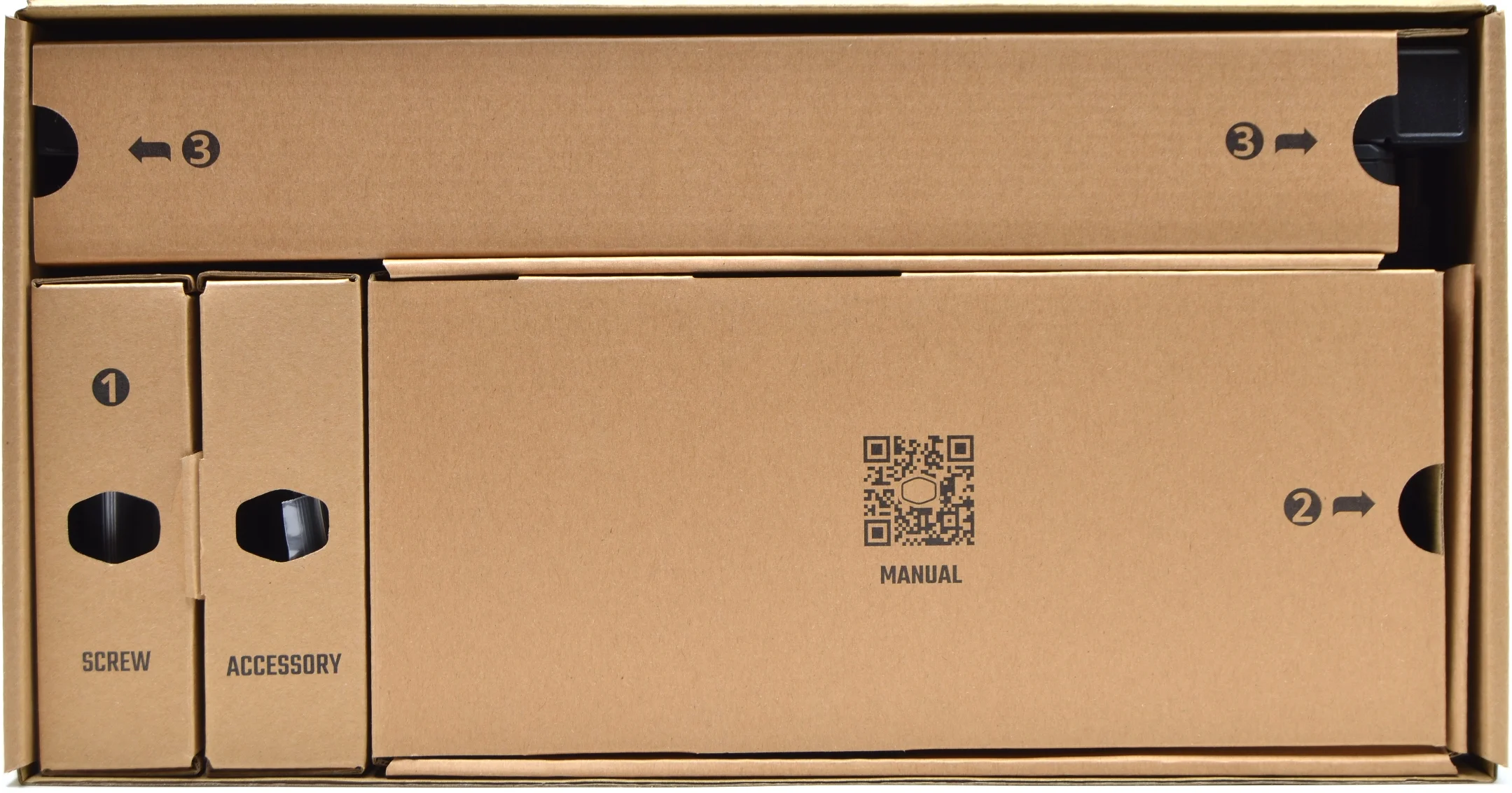

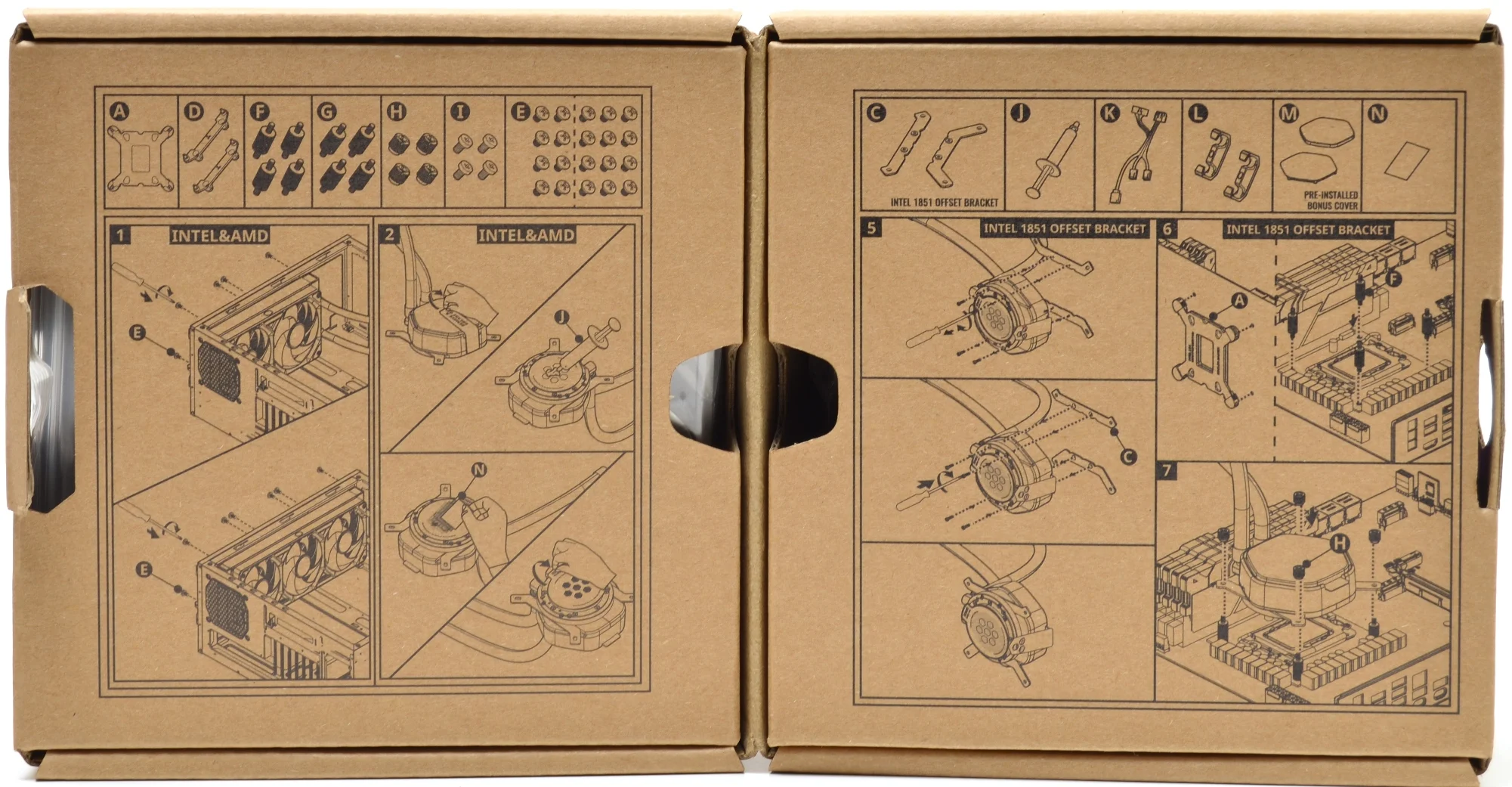

الصناديق الخاصة بالملحقات ويتم تقسيمها لثلاثة أقسام ، وستلاحظ ان الشركة رسمت كيف يمكنك الفك والتركيب لهذا التبريد بكل سهولة من خلال الصندوق من الخارج وكل صندوق مكتوب عليه المنصات المدعومة و الملحقات داخلة .

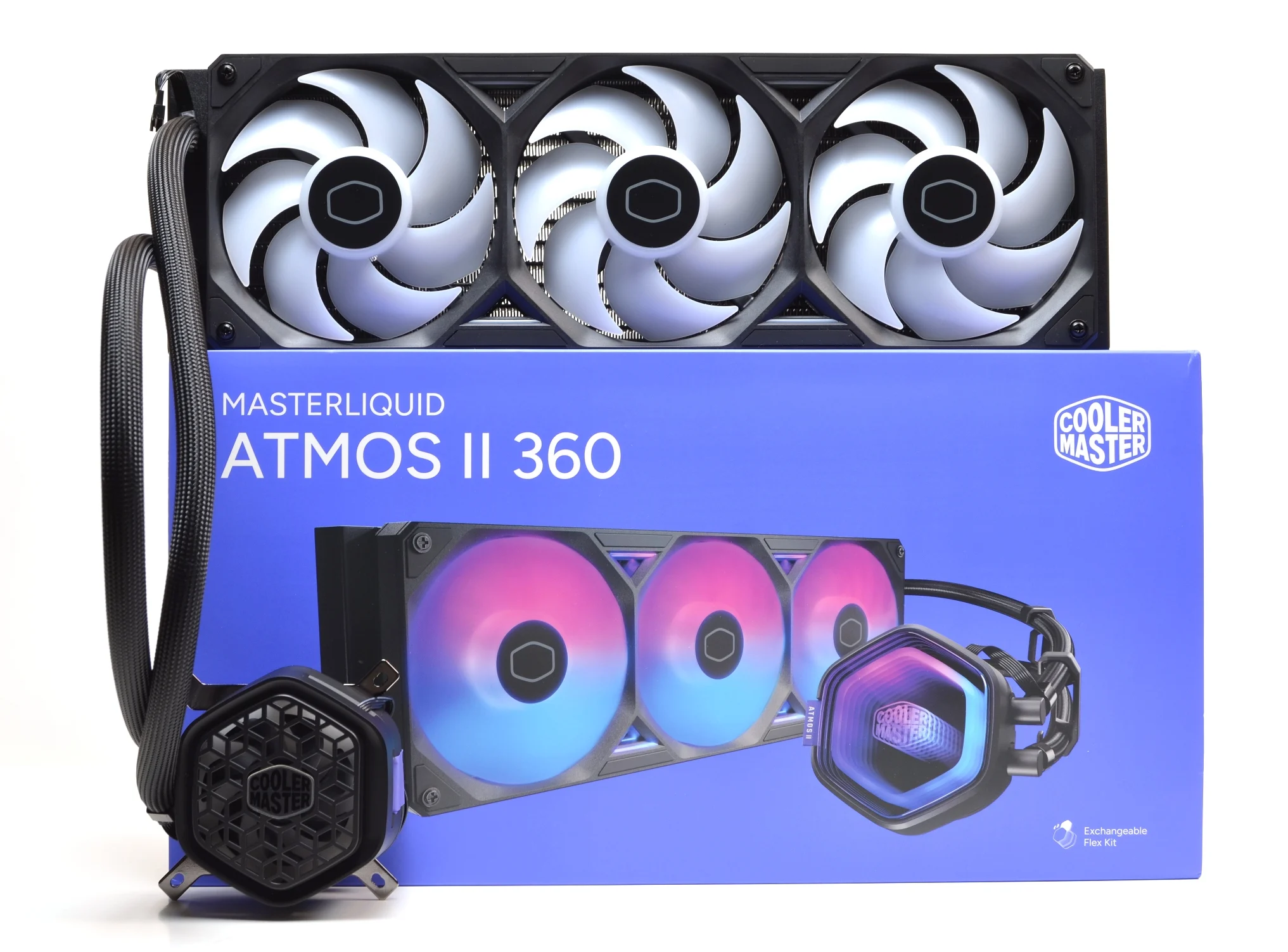

عند أخراج التبريد ستجده جاهز علي التركيب و التشغيل بكل بساطة ولا تحتاج إلي تركيب المراوح او فكها حتي و ستجد الكثير من الكابلات في جهة التبريد السفلية لنستعرض المتعلقات معا ونري ما بداخلها .

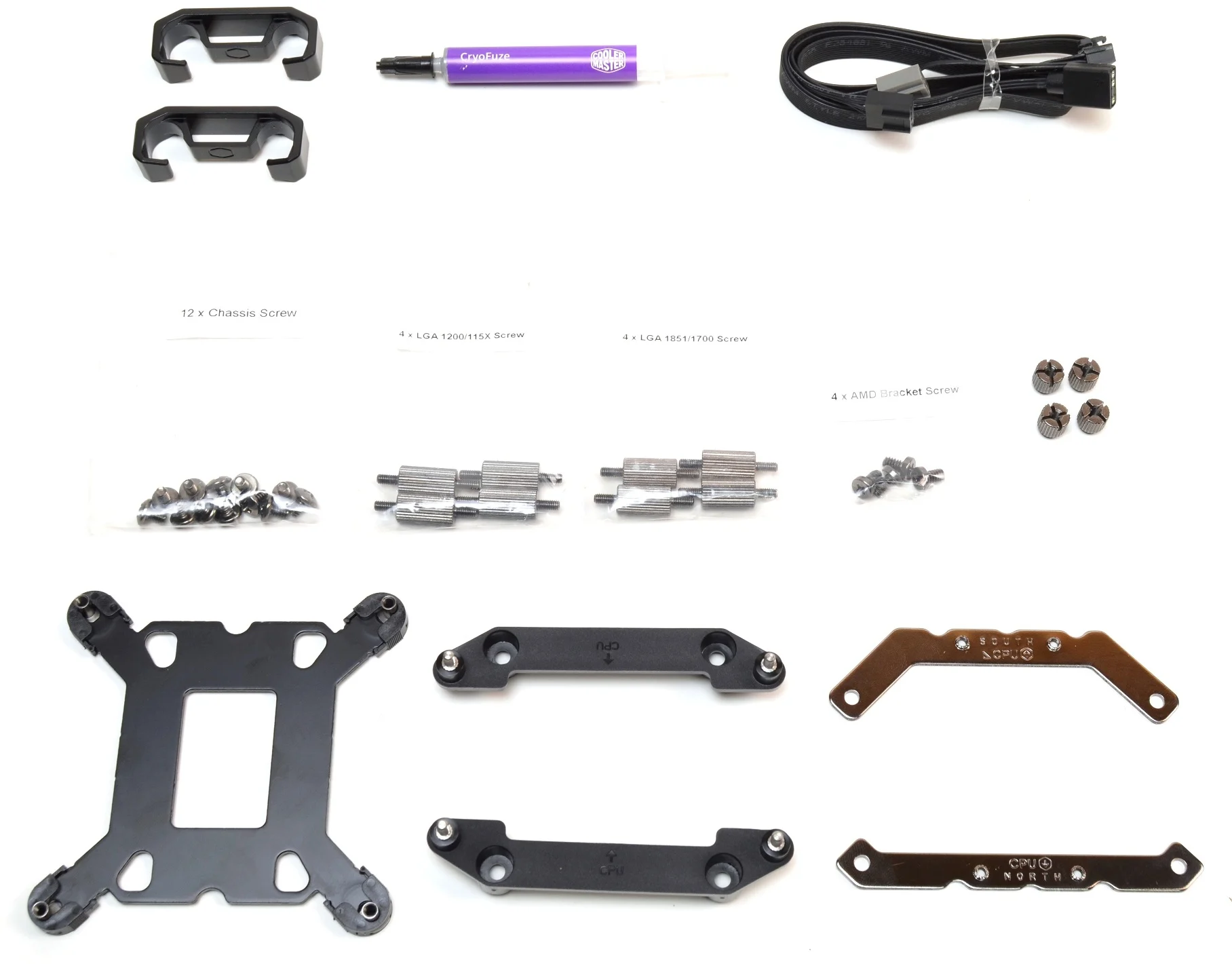

الجزء الخاص بالملحقات اللازمة للتركيب و التوصيل بين اللوحة و التبريد ، حيث يوجد لدينا اليوم وحدة إضافية للتحكم في الإضاءة من خلال برنامج شركة Cooler Master من خلال منفذ USB و كابلات التركيب المدمجة للإضاءة من المضخة كما سنري معا الأجزاء الأخري ستجد فيها الجزء الخاص بتركيب كل تبريد علي المنصات المختلفة مع توضيح الشركة لكل جزء كما تري أمامك
1- سلك يملك كافة المنافذ لتوصيل التبريد من خلال كابل واحد فقط للإضاءة و السرعة و غيرها من امور
– أنبوب تبريد Cryofuze للاستعمال أكثر من مرة
– قطع تثبيت المشتت علي معالجات LGA1700 و LGA1851
– قطع التثبيت الخاصة بمعالجات intel لكافة المقابس 1200
– قطع التثبيت لمعالجات AMD AM4 و AM5
– قاعدة التبريد وهي من البلاستيك
– عدد 12 حلقة معدنية و 12 مسامير لتثبيت الرادياتور في صندوق الحاسب
– دليل المستخدم و شرح كيفية التركيب أصبح عن طريق QR Code

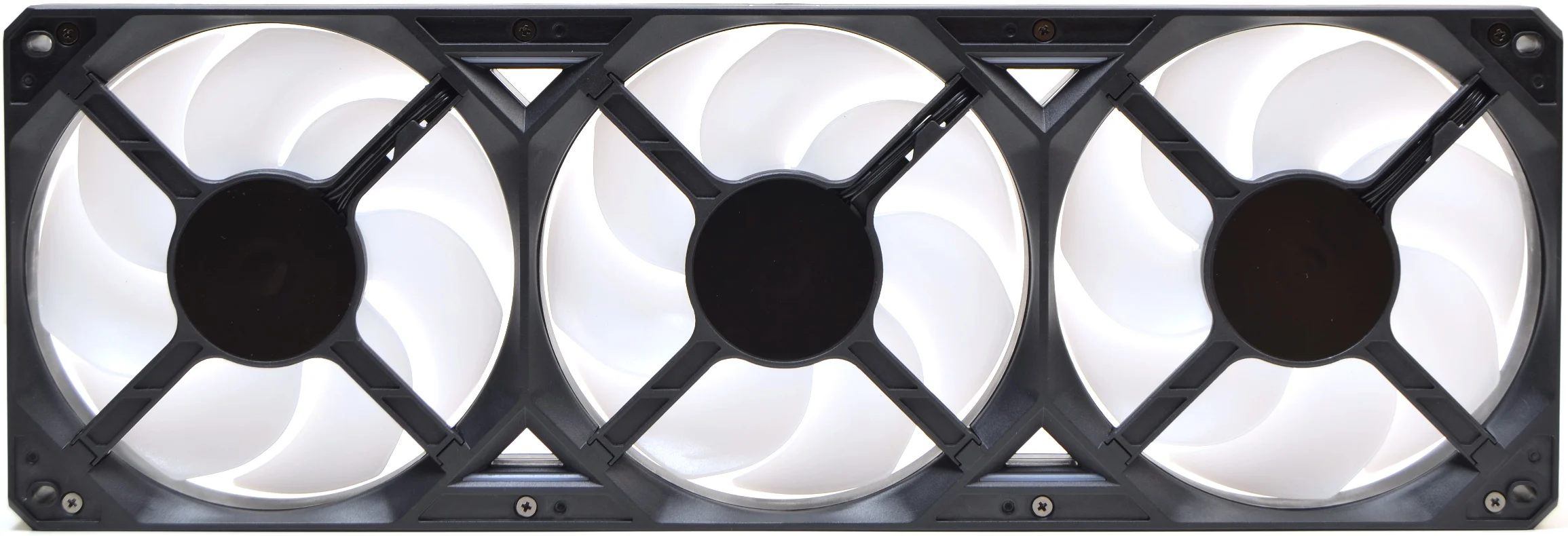

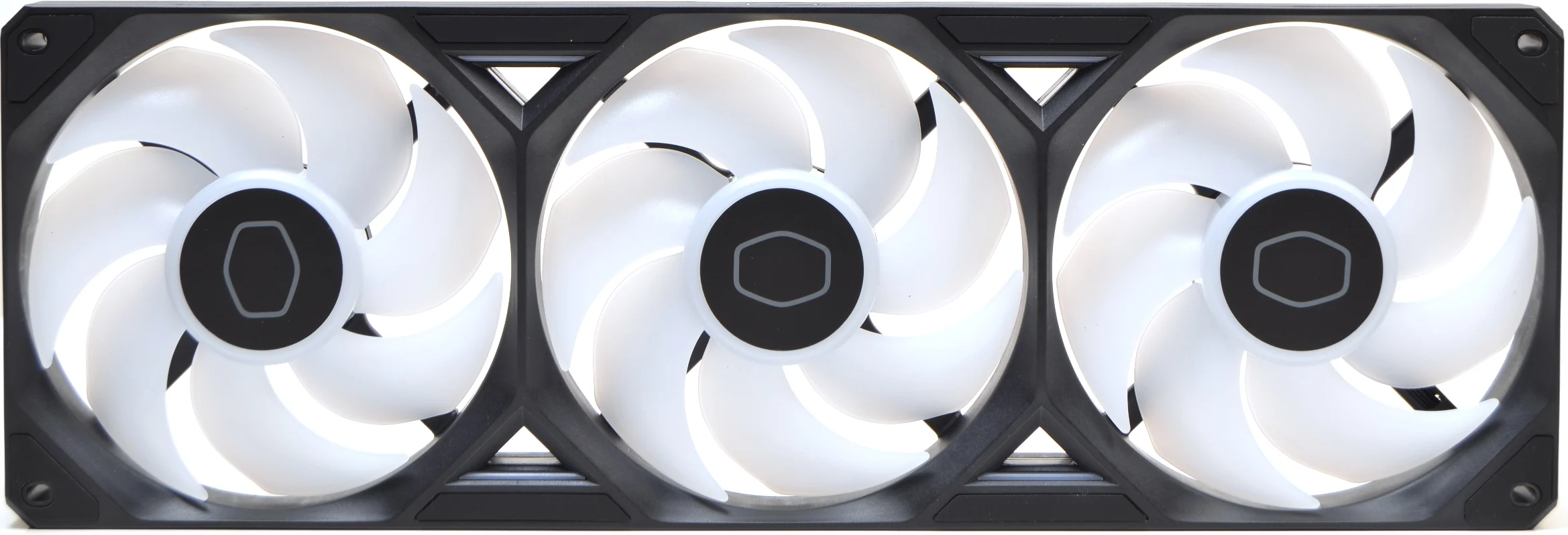

تأتي المراوح بتصميم خاص من شركة Cooler Master حيث بدأت شركة Cooler Master في تصنيع المحرك الخاص بالمراوح بنفسها و تستخدم تقنيات LDB وهي أختصار إلي LOOP DYNAMIC BEARING وهي النسخة المحسنة من مراوح FDB حيث تستخدم الشركة طريقة الغلق الذاتي لمحور المروحة مع استخدام زيت ثقيل لتقليل الإحتكاك لمحور المحرك وتقليل الإزعاج مع استخدام مغناطيسيات لضبط الأتزان لمحور الحركة وبهذه الطريقة تقدم المروحة عمر أفتراضي كبير و إزعاج منخفض ، المراوح بحجم 120مم وتعمل بسرعة 690 لـ 2500 لفة في الدقيقة و معدل تدفق هواء 70 CFM و إزعاج 30dBA وتأتي كقطعة واحدة بخلاف الإصدار الأول للتبريد

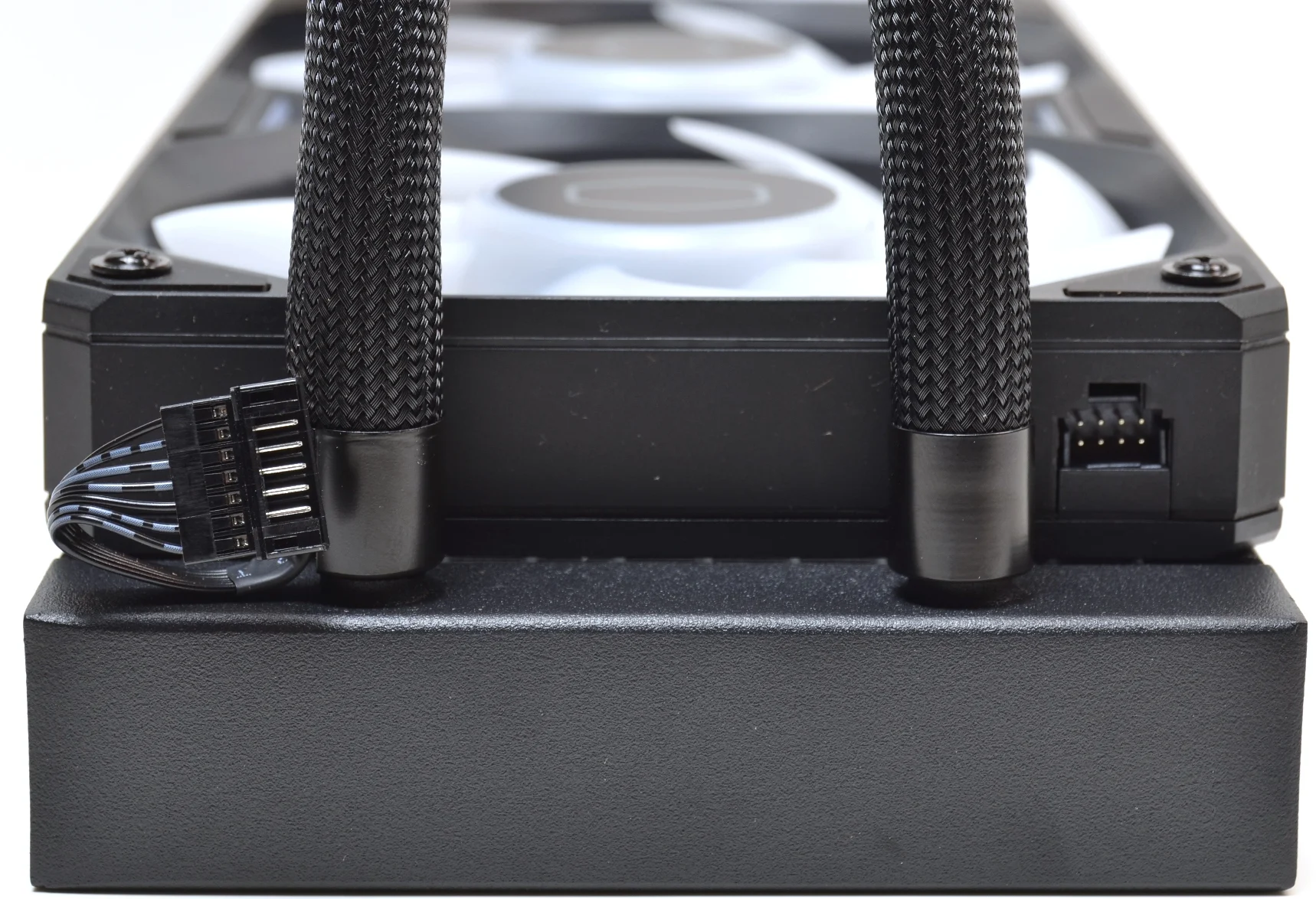

المراوح تملك منفذ للتوصيل و المضخة و إضائتها تملك منفذ أخر يخرج من خلال انبوب التبريد لتقديم طريقة توصيل بسيطة للكابلات ولكن مع التضحية بإستخدام كابلات مخصصة للتبريد فقط

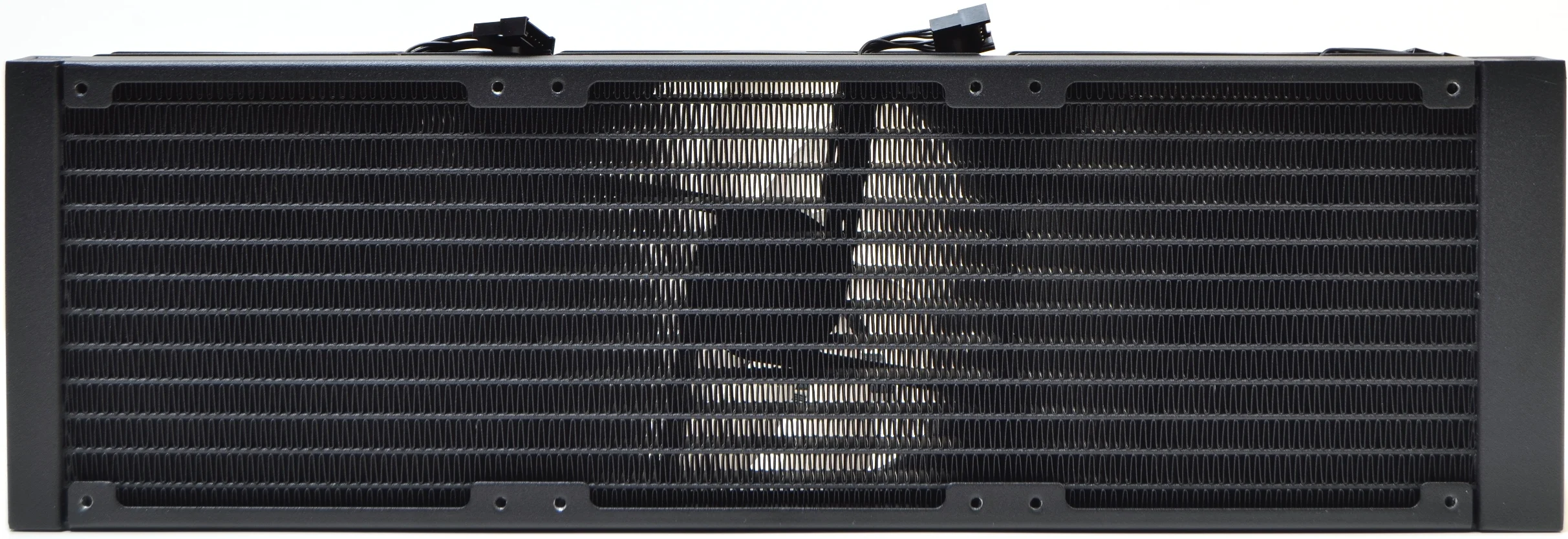

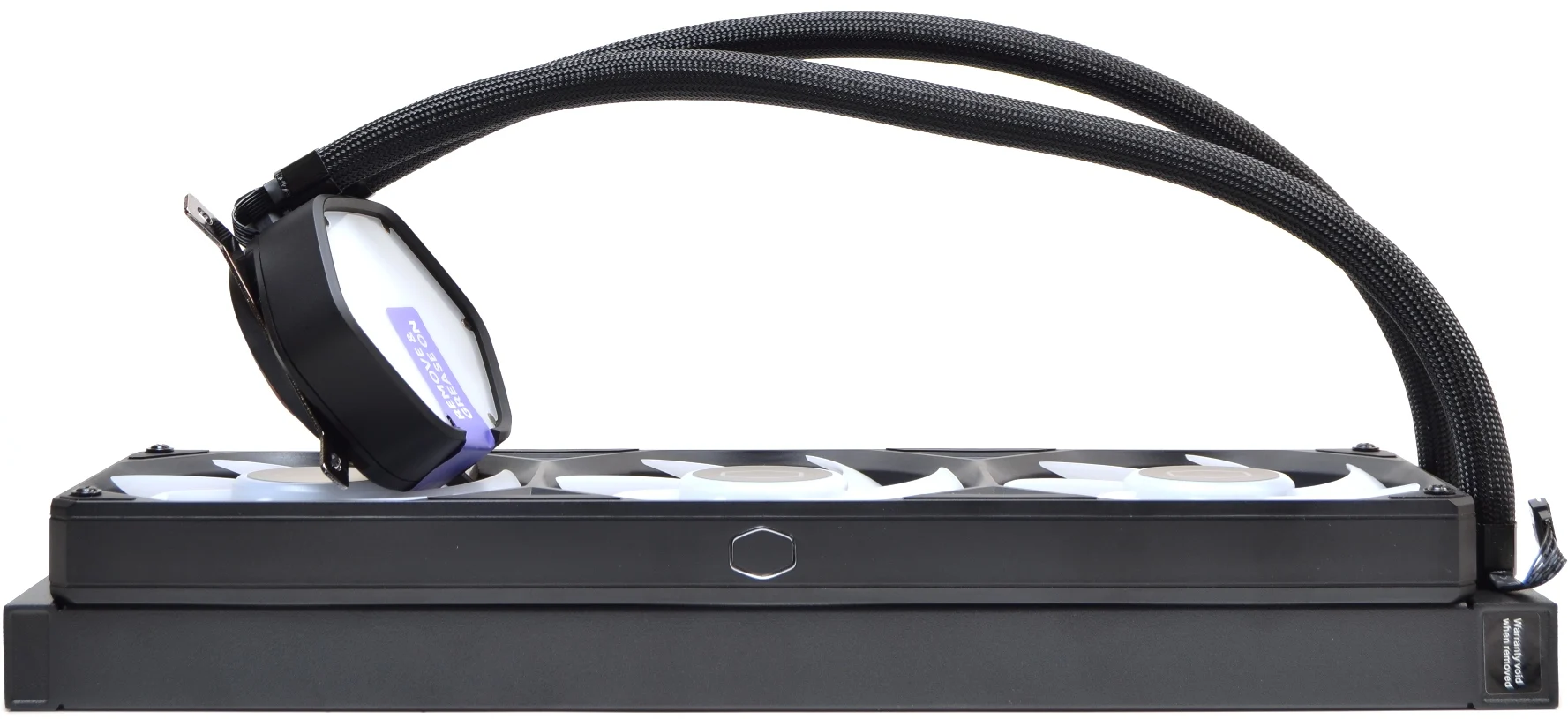

المشتت من الخلف بجودة ممتازة ولا يوجد انحناءات او انبعاجات في جسم التبريد نفسة مع .

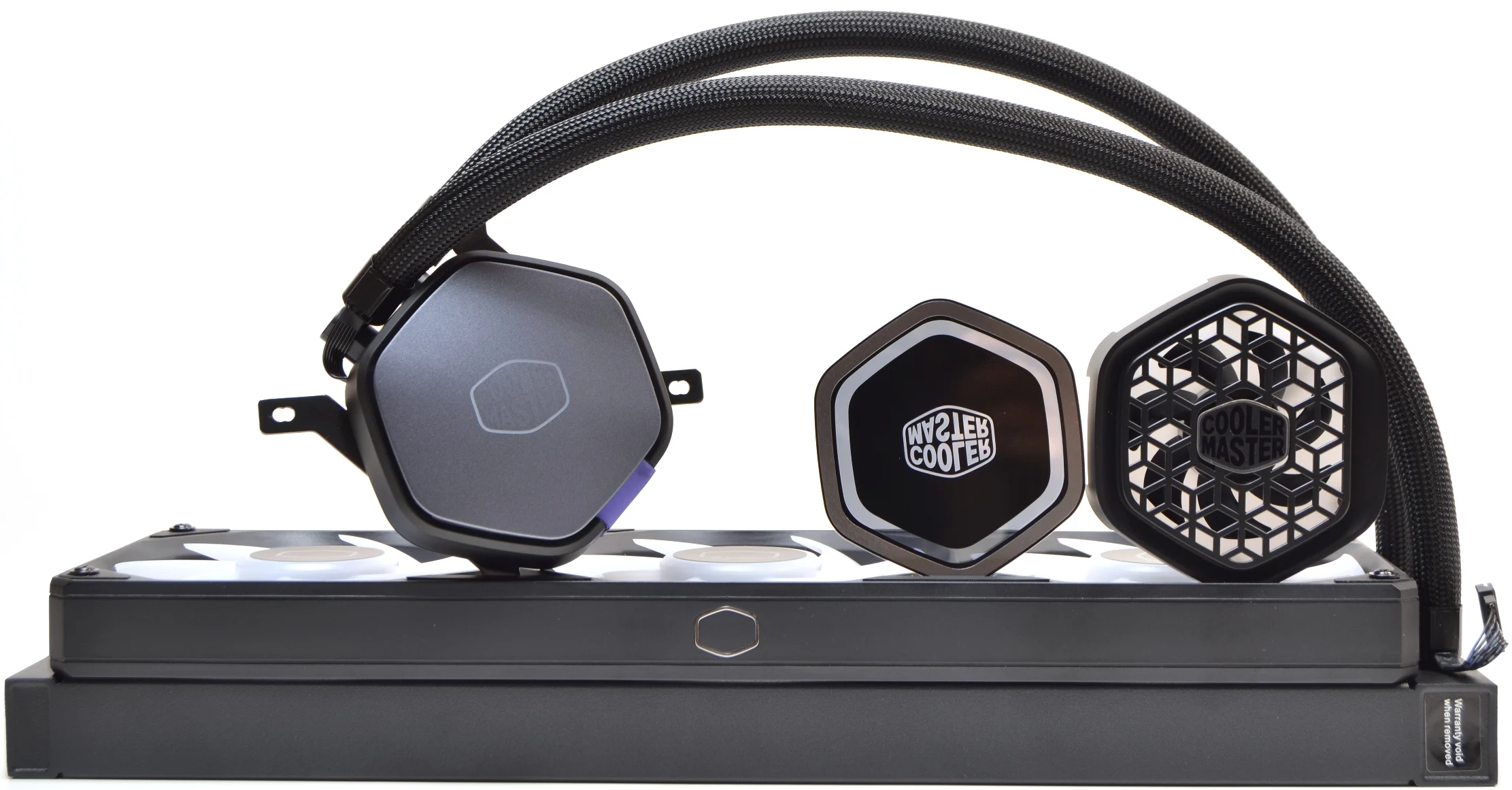

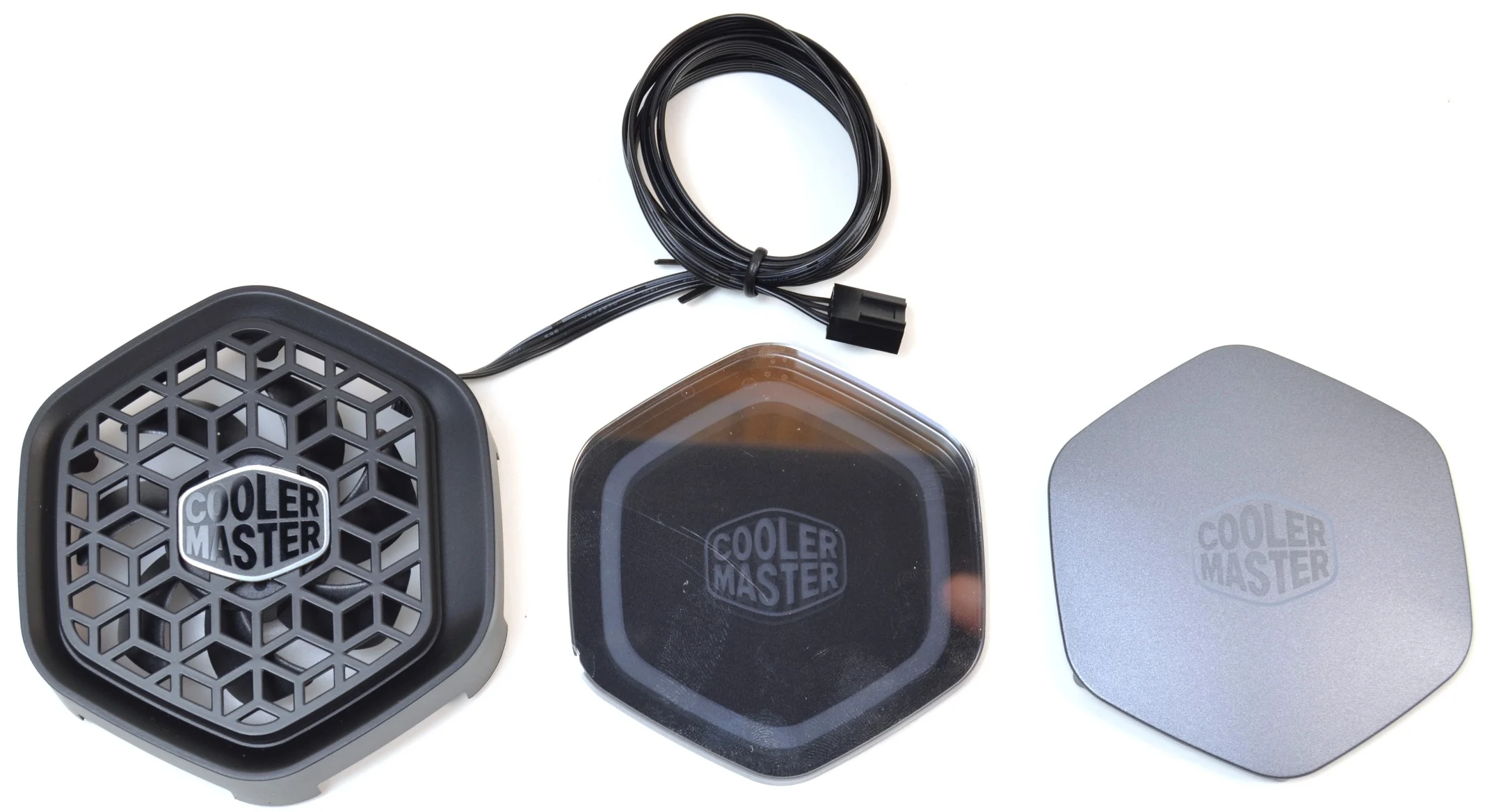

التبريد يأتي بثلاثة ملحقات مختلفة للتركيب علي المضخة واحدة بنظام المرايا اللانهائية و اخري مروحة لتبريد دوائر الطاقة و الأخيرة مصمتة ، أيضا هذا هو المشتت الخاص بالتبريد المائي ويطلق عليه كلمة (RADIATOR) وهو يأتى بحجم 360مم، الطول الخاص بالرادياتور هو 39.4سم و الُسمك 2.7سم و العرض 12سم و مصنع من الألومنيوم ، الأنابيب بطول 40سم وهو طول كافي لأي صندوق حاسب تريده ، التغليف الخاص بالأنابيب من النيلون الذي يمنع السوائل من الأنفجار او التبخر والأنابيب مرنة بصورة ممتازة لانها مصنعة من المطاط مع إمكانية الحركة من عند رأس المضخة بصورة ممتازة جدا .

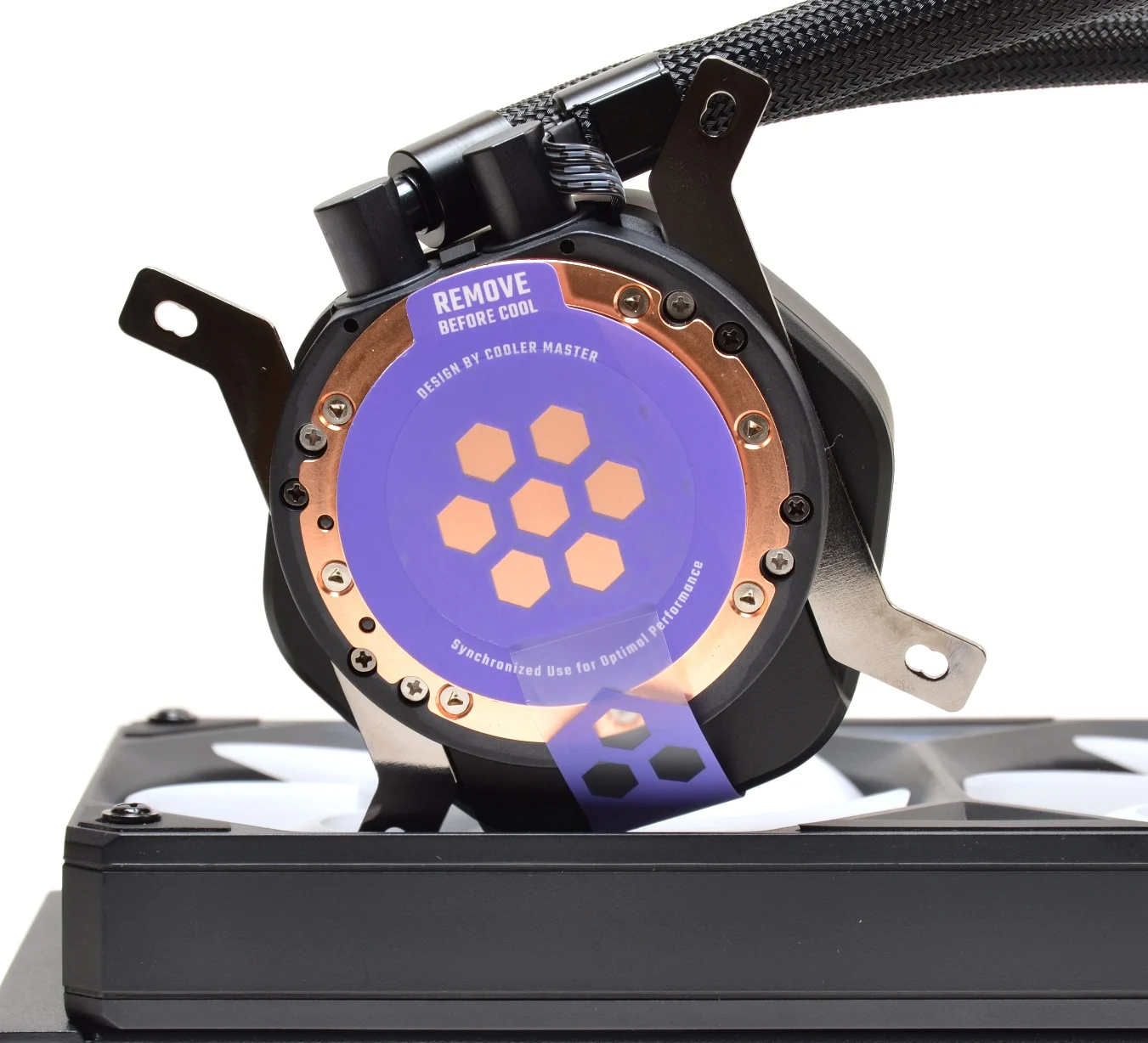

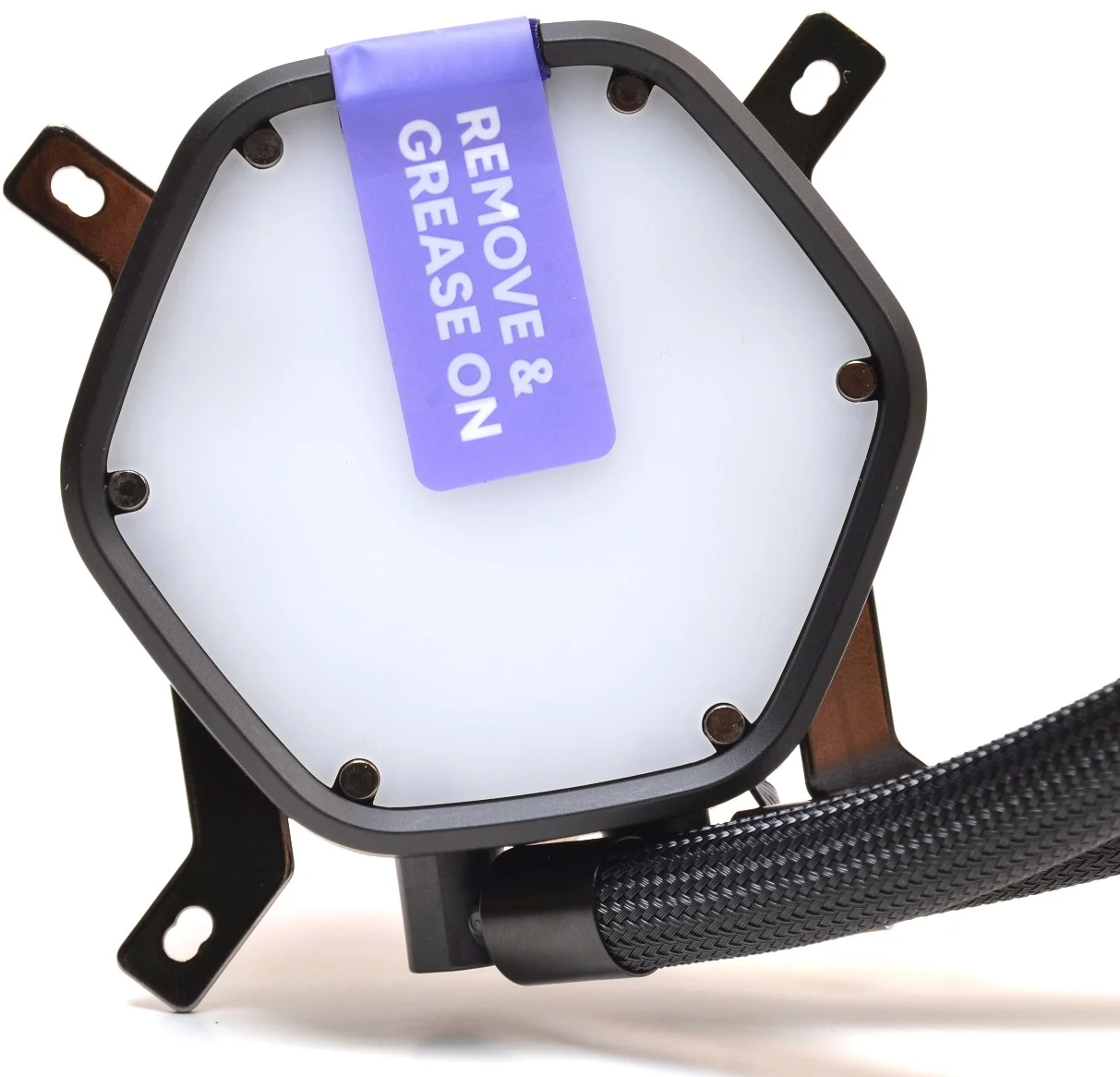

المضخة الخاصة بنا يخرج منها كابل للتحكم في المضخة و الإضاءة و يمرون من خلال انابيب التبريد ليتم توصيلة علي لوحتك الأم ، أيضا يأتي التبريد بملصق بسيط يساعد المستخدم علي تطبيق المعجون الحراري الملحق بطريقة خلايا النحل ، بطبقة من المعجون الحراري موجودة علي المضخة ، المضخة تملك ضوضاء منخفضة للغاية وتعمل بسرعة تصل إلى 3500 لفة
المضخة تملك ارتفاع صغير ولكن حجم أكبر مع مغناطيسيات في الأعلي لتركيب الملحقات التي تأتي مع التبريد وبكل تأكيد يمكنك طباعة ما تريد عن طريق الطابعات ثلاثية الأبعاد ، و يمكنك تغيير شعار ATMOS بأخر بكل سهولة وتوفر الشركة ملف الطباعة للأبعاد بأكثر من 188 تصميم يمكن ان تجدهم علي موقعها

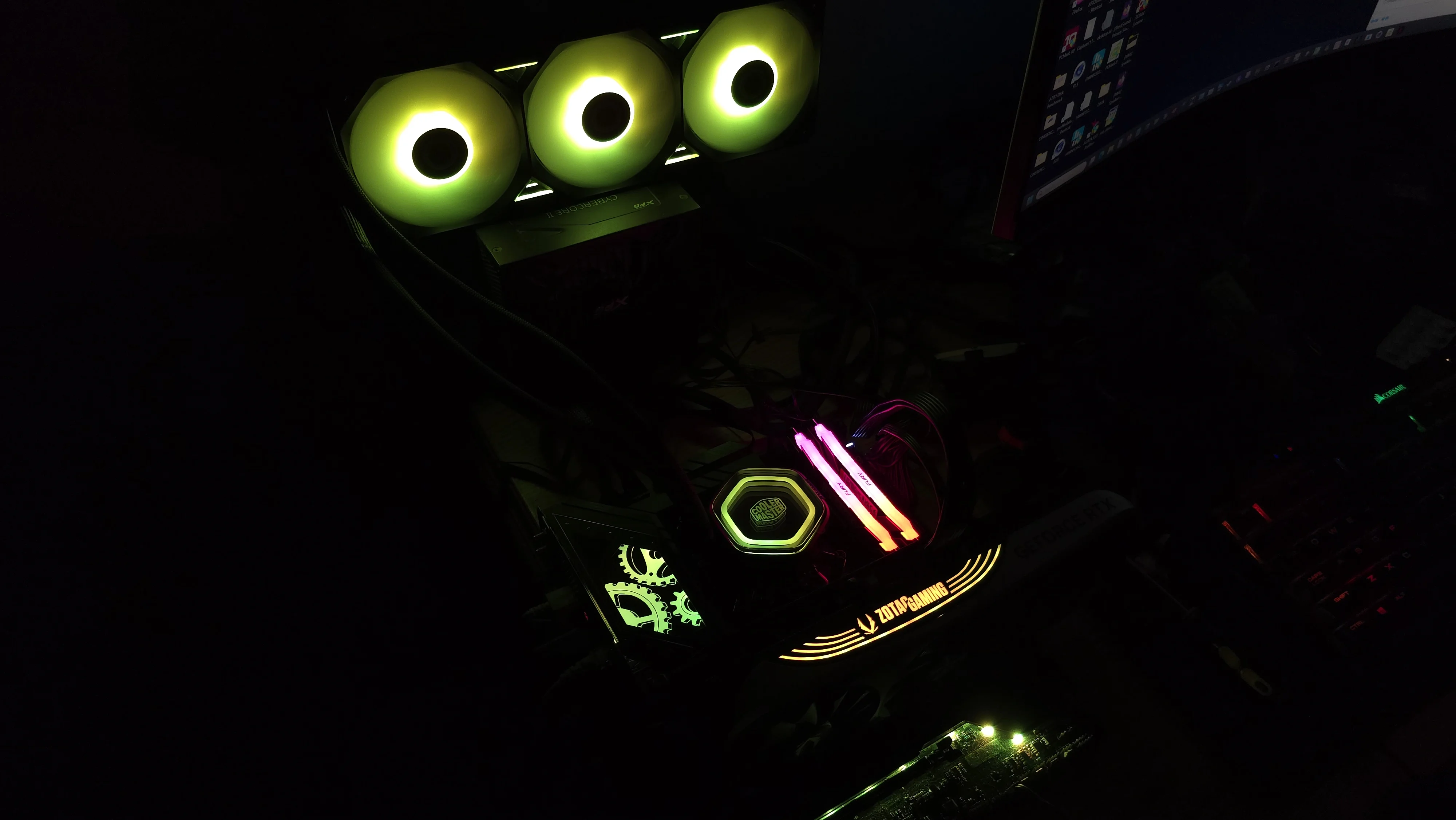

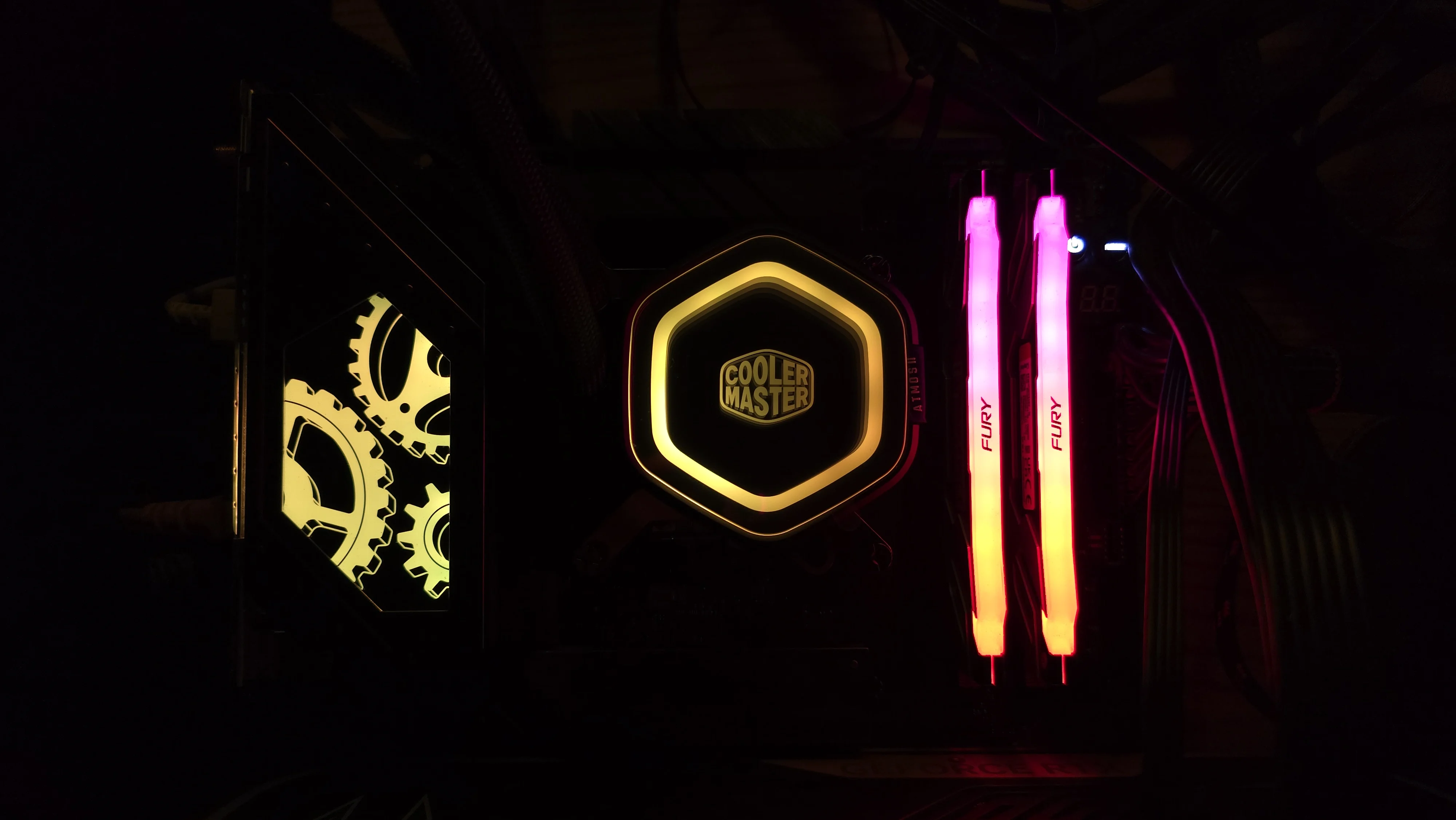

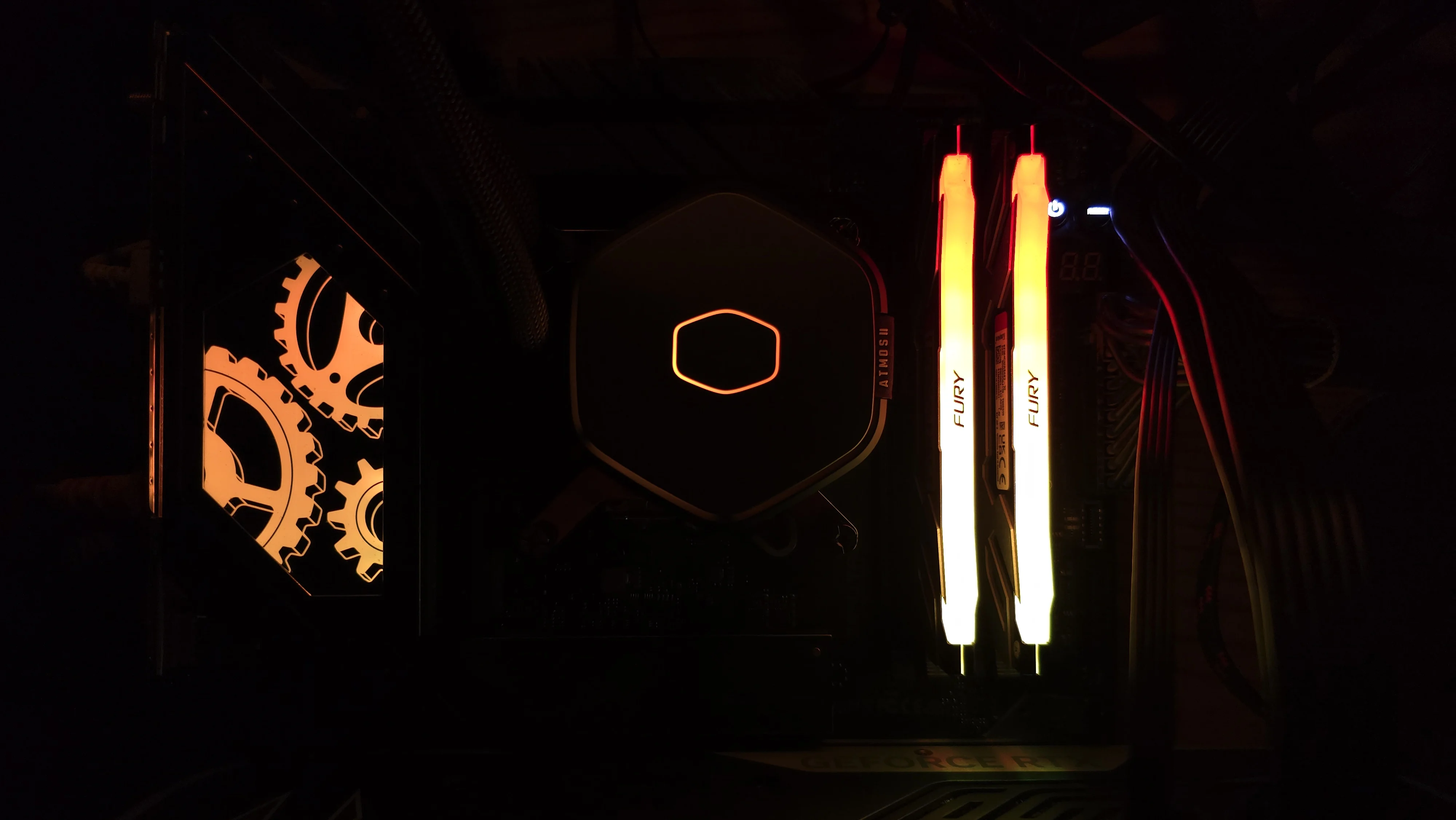

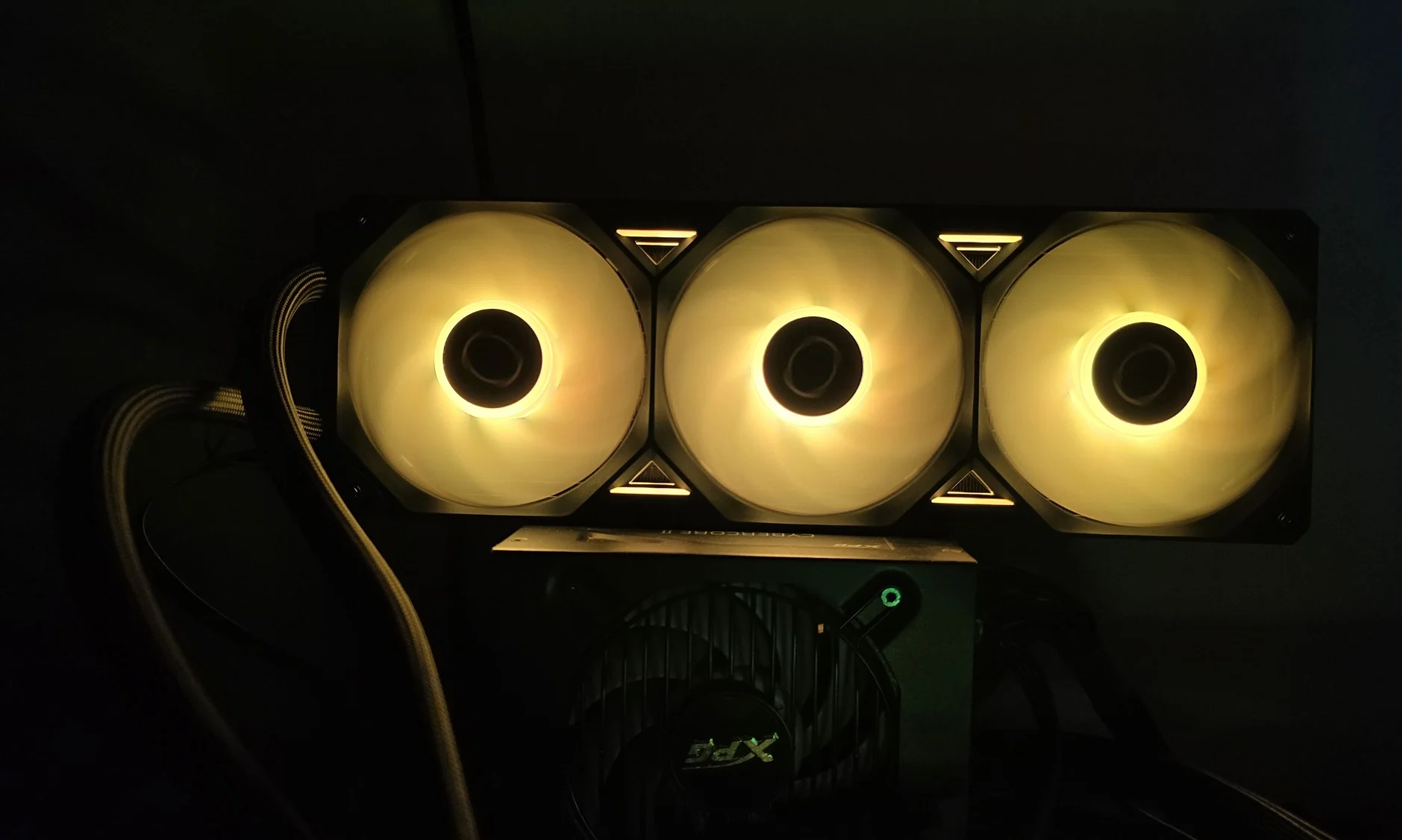

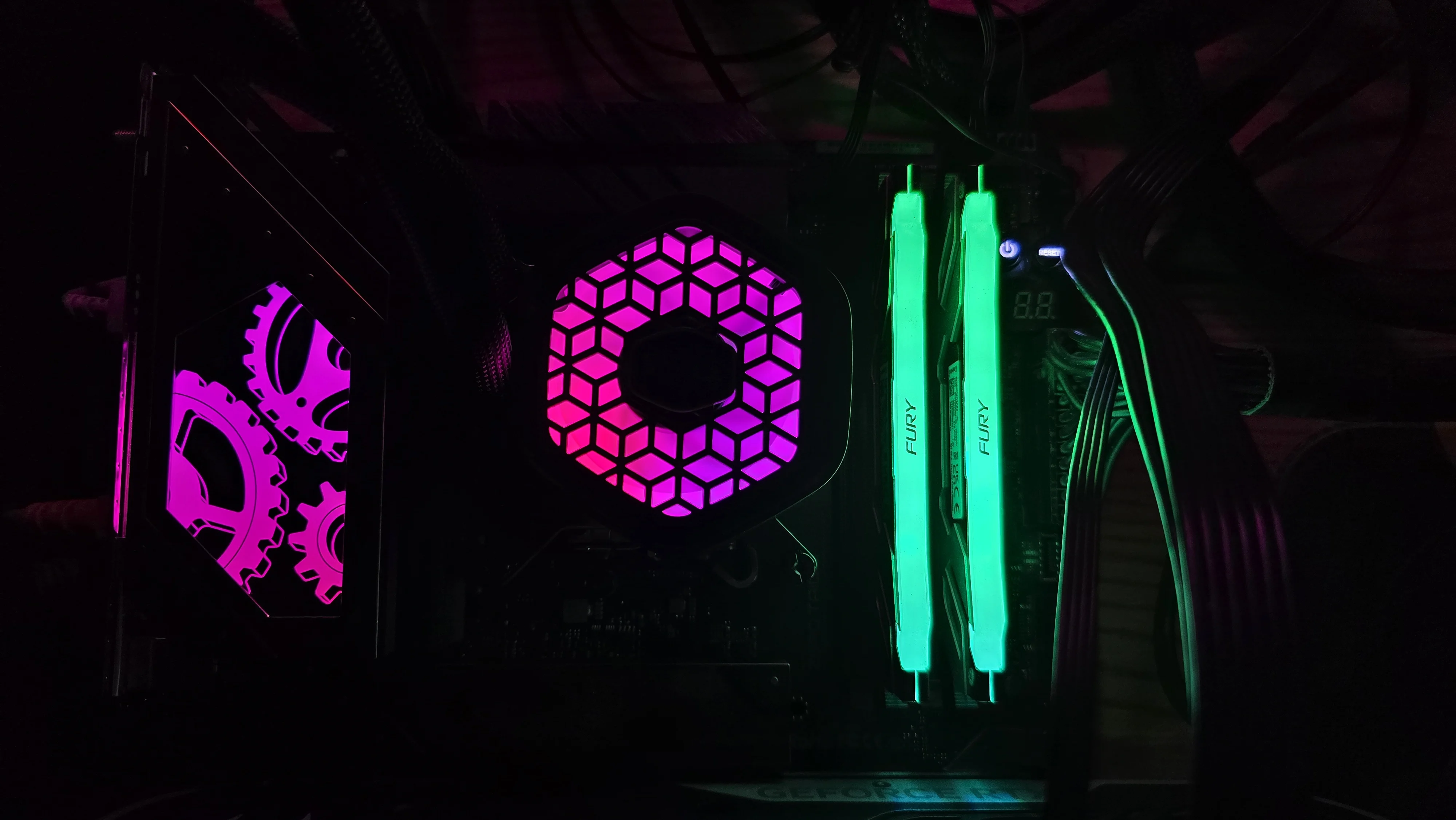

الشكل الجمالي للتبريد
منهجية الأختبار
(يجب قرائته لفهم النتائج بصورة صحيحه)
ليه أختبار المشتتات صعبه جداً ومش دقيقة وكل موقع ليه نتيجة مختلفة ؟؟
أختبار المشتتات من أصعب الأختبارات التي تحتاج إلى الدقة أثناء التجربة فيجب ان تستخدم نفس كمية العجون الحراري لكل مشتت أيضا يجب مراعاة الوقت الذي يصل فيه المعجون الحراري لأفضل قدرة توصيلية لنقل الحرارة وهذا سيختلف من نوع لأخر فيوجد بعض الأنواع في خلال ساعه وبعضهم في خلال 24 ساعه يكون قد وصل إلى قدرتة التوصيلية الكاملة للحرارة بلأضافة إلى درجات حرارة الغرفة الخاصة بالأختبار والتى تتغير كل دقيقة وأحيانا أقل أذا اكانت تملك مصدر للهواء ايضا مقدار الأتربة فارق كبير في أداء المشتتات
كيف يتم الأختبار ؟؟
ببساطة شديدة استخدام كمية من المعجون الحرارى ثابتة نسبية من مشتت للأخر أيضا تم أستخدام المعجون المرفق بكل مشتت و قمت بأستخدام الضغط علي المعالج لفتره مقدارها 6 ساعات وتشغيل التبريد لمدة كافية لنصل إلى أفضل توصيل حراري للمعجون الحرارى المرفق وأيضا لملأ المشتت بكمية لا بأس بها من الأتربة لتكون التجربة مقاربة لتجربة المستخدم النهائي مقدار الخطأ في النتيجة علي أقصي تقدير هو درجة واحدة أعلى أو أقل وسيتم تقسيم الأختبارات إلى :-
- 1- قياس قوة المشتات والمراوح تعمل علي وضع AUTO من اللوحة الأم (الوضع التقليدي)
2- قياس قوة المشتات والمراوح تعمل علي وضع 100% وكسر السرعة وستجدة في أختبارات كسر السرعة
3- يتم أستخدام نظام offset إذا كان التبريد يقدمة للمستخدم مع إستخدام المضخات علي أعلي سرعة ممكنة للتبريد
المشتات المائية يتم استخدام المنافذ الخاصة بالمضخة اذا لم توجد يتم استخدام المنافذ الخاصة باللوحة الأم واستخدام البرامج الملحقة اذا كانت تملك أوضاع للأداء
درجات الحرارة في الخمول لا تهم المستخدم في شيء لانه يشتري المشتت لخفض درجة الحرارة أثناء العمل وليس الخمول لذلك لن تجدها ايضاً درجة الحرارة اثناء الخمول تتوقف علي كثير من العوامل و يصعب تثبيتها من تجربة لأخرى بصورة ثابتة من مستخدم لأخر
لية وضع AUTO للمراوح ؟
وضع AUTO هو الوضع الي المستخدم بيفضلة لما بيشتري مشتت بيحب يكون أحسن تبريد واقل صوت وبيهتم جداً بجزئية انه ميسمعشي صوت لجهازة
درجة حرارة الغرفة
درجة حرارة الغرفة اثناء الأختبارات الخاصة بنا اليوم هى 30 درجة للحصول علي اسوء سيناريو في فصل الصيف للكثير من المستخدمين مع المعالجات ، أيضاً استخدام معالج مثل Ultra 9 285K يقتل الكثير من المشتتات و في قول أخر انت بصدد ان ترى انهيار كامل لاي مشتت تظن انه قوى في تلك الظروف ، ستنخفض النتائج لأكثر من8-10 درجات علي نفس المشتت و المعالج فى حالة كانة غرفة الأختبار الخاصة بنا درجة حرارتها 21 درجة ، ايضاً سنستخدم برنامج Cinebench R23 كأختبار لعمليات الرندر لتوضيح قدرة كل مشتت فعليا بدل من اختبار FPU حيث ان اختبار FPU مع المعالجات الجديدة يأتي بحرارة و سحب لطاقة غير واقعي هذا الأختبار يقدم حرارة بصورة اقوي من الألعاب تقدر ب 7-12 درجة .
ملحوظات علي الأختبار : يجب فهمها لفهم ما يقدم إليك .
– معالجات الجيل الجديد من Intel تقدم دائرة طاقة داخل المعالج بخلاف دائرة الطاقة الخاصة باللوحة الأم ، لذلك عندما تعطي المعالج خارجيا 300-320 وات يستهلك المعالج فقط 250 وات في حالتنا و 70 وات الأخري تضيع في عمليات التحويل و بهذا ينتج لنا حرارة أزيد للمعالج وهو ما أكتبة في الأختبارات القادمة لذلك هذه الجزئية مهمة و يمكن تقليل الفقد و الطاقة ولكن تركت اللوحة علي وضع Auto لتقديم أداء حقيقي من التبريدات محل المراجعة
– معالجات الجيل الجديد تملك مستشعرات حرارة سريعة جدا في القراءة بمعني أخر إذا كان حرارة الأنوية ستذهب لجزء من الثانية إلي 98 درجة ثم تنخفض إلي 90 درجة لحظيا فسيظهر في برنامج المراقبة ولذلك سأستخدم القراءة من اللوحة الأم لأنها أكثر أعتدالا في تقديم الأرقام الحقيقية التي تعبر عن أداء ثابت في المراجعات
Cinebench R23

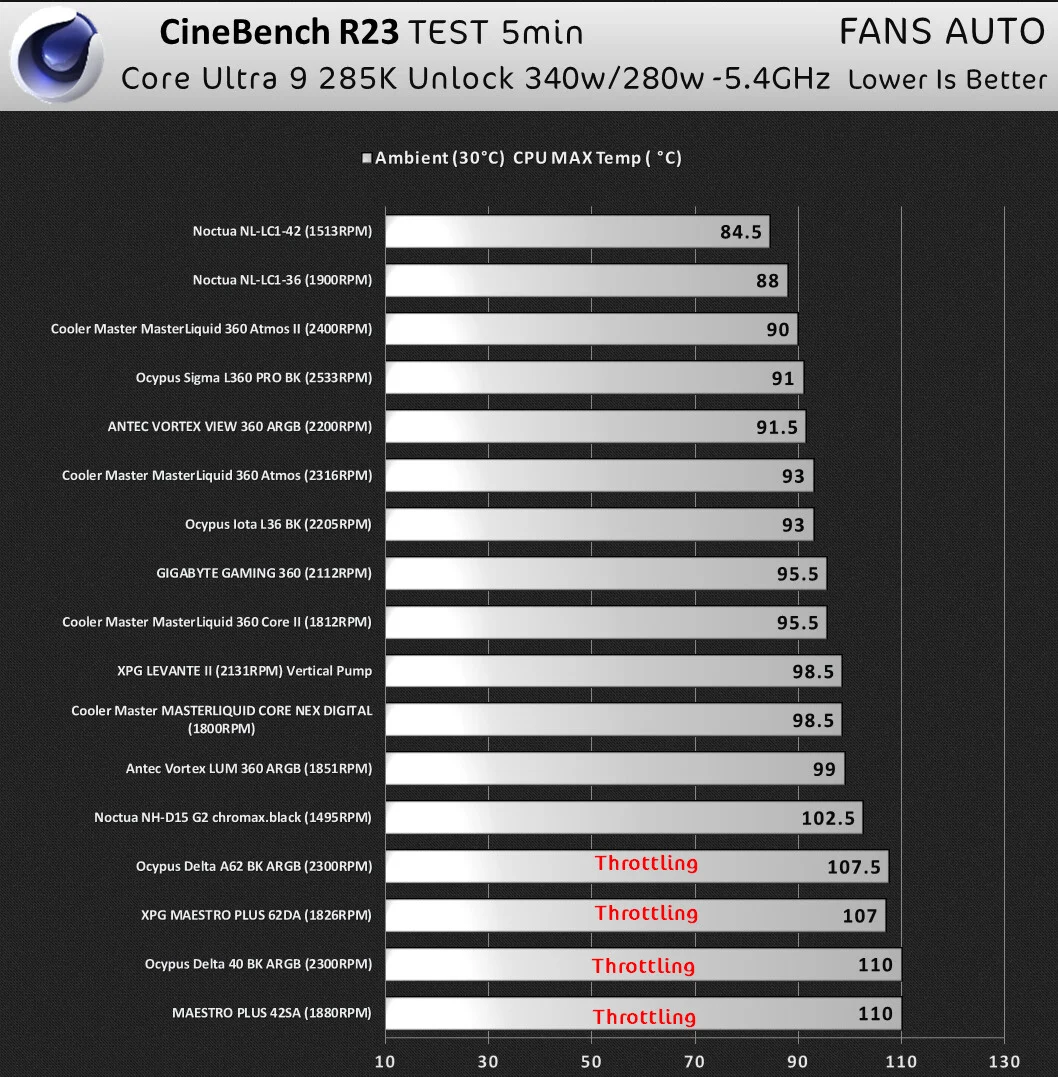

Cinebench R23 هو برنامج مشتق من برنامج Cinema 4D لأعمال الرندر ثلاثى الأبعاد و يستخدم بعض تطبيقات FPU اثناء عملية الرندر ، الخرج الحرارى اثناء الأختبار في الوضع الأفتراضي هو 320W in و 250w Out – وات وهو رقم كبير وليس صغير

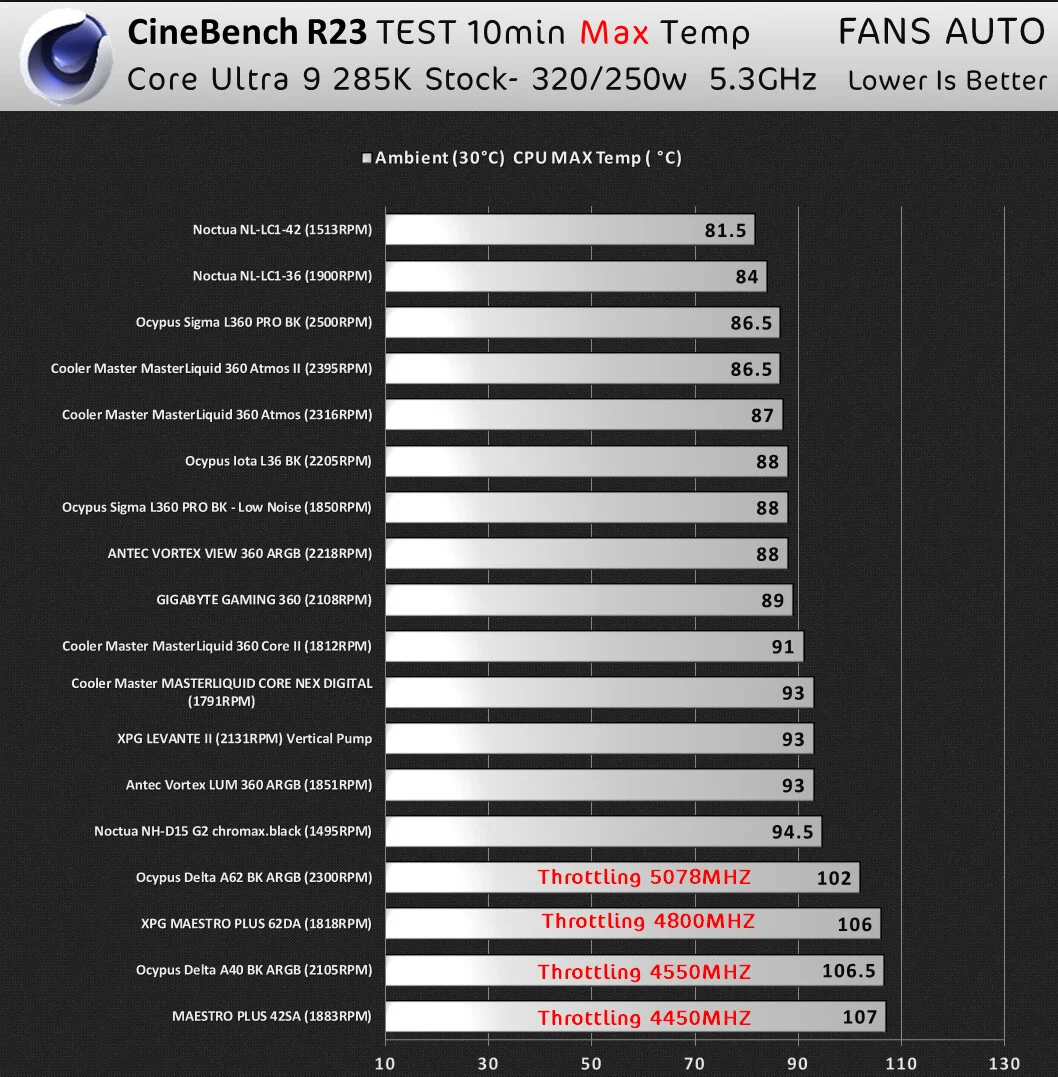

فى هذا الاختبار نوضح ترتيب التبريدات تبعا لمقياس أقصي درجة حرارة يمكن ملاحظتها للمعالج او النواة الواحدة بمعني اخر انه يوجد نواتين في المعالج وصلو إلى درجة حرارة 86.5 ، فهنا الترتيب يتم علي أساس الدرجة الأعلى بدون ادني اعتبار إلى انها قد تكون مجرد لحظة ثم هبطت الحرارة مرة اخرى مع تجاهل الزيادات اللحظية من المعالج نفسة .

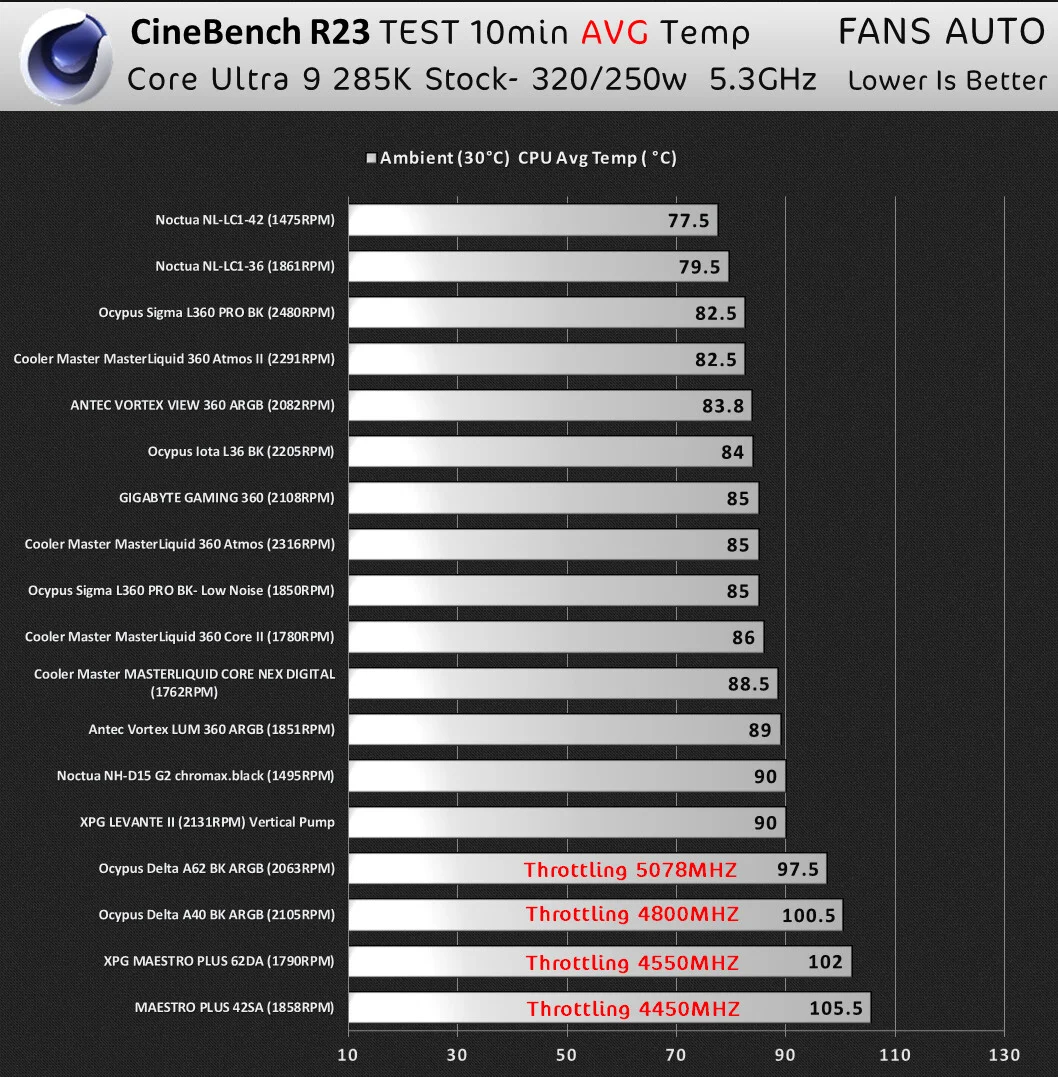

فى هذا الاختبار نقوم بتقديم درجة الحرارة المتوسطة للأنوية كلها والتى اعتبرها هي الدرجة الأكثر واقعية لأداء المشتت بشكل عام ، حيث نرى المشتات تقدم اداء ثابت مع المدي الزمنى المختلف و التشبع بالحرارة .
أقصى حرارة متوسطة يصل إليها معالجنا علي الوضع الأفتراضي هي 82.5 درجة ولا يوجد اي مشكلة في النتائج فقد قمت بمراجعتها اكثر من مرة وهي حرارة ممتازة
GAMES

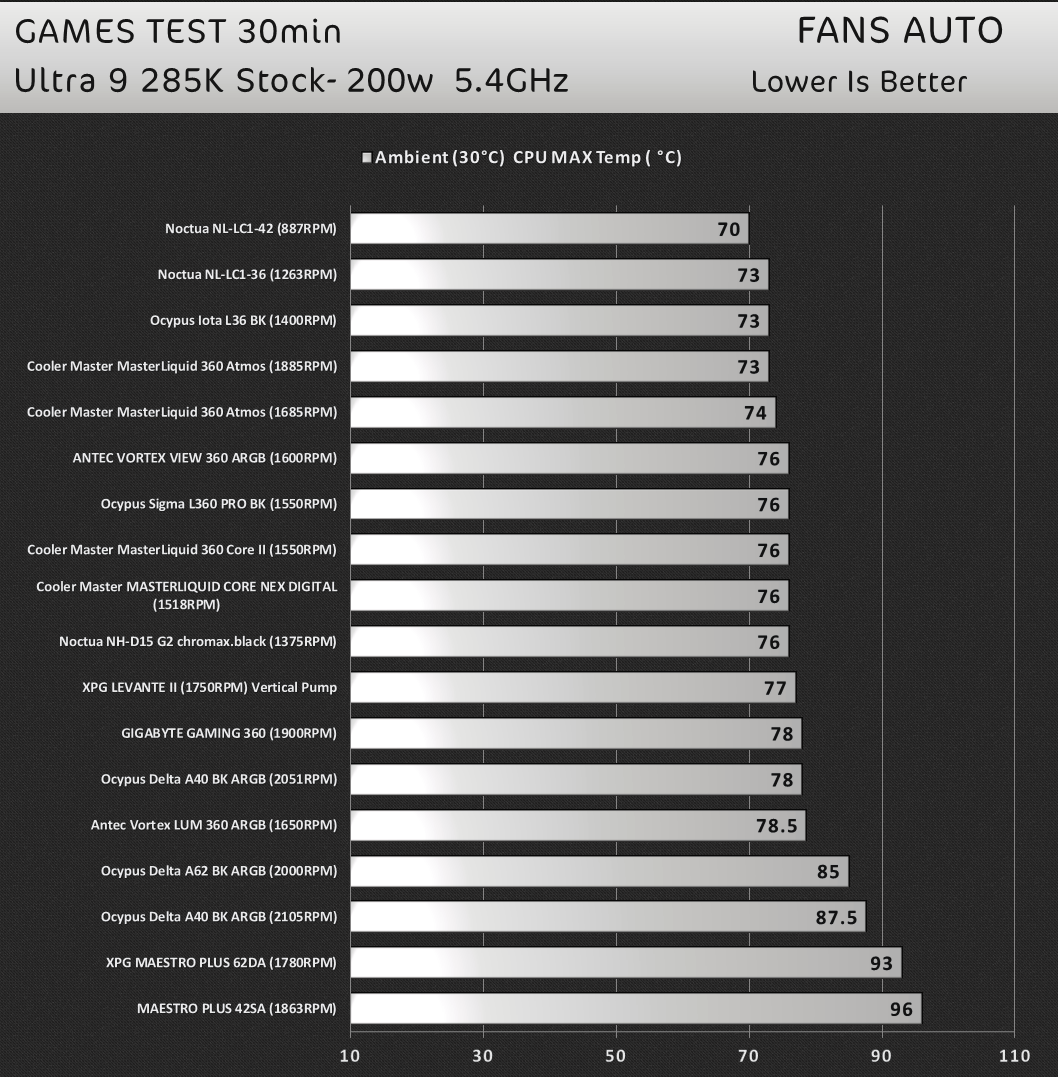

اختبار الألعاب هنا تم تغييرة ليكون لمدة أطول و يقدم اداء اكثر واقعية مع الألعاب التى تستهلك المعالج بشكل أفضل و تزيد من الحرارة و استهلاك الطاقة هنا هو -200-150w في الحالة الافتراضية
الحرارة داخل الألعاب ليست معيار كبير ولكن بسبب زيادة سحب الطاقة للمعالجات أصبحت تقديمها ضروري في فصل الصيف تحديدا ليقدم صورة افضل للمستخدم الذي سيشتري تبريد للألعاب ولن يقوم بعمليات الرندر لفترات طويلة .
التبريد يقدم اداء ممتاز كما نري ولا تنسي ان تلاحظ سرعة دوران المراوح بكل تأكيد
وضعية فتح الطاقة و غلق حدود الأمان (Extreme Power Delivery)
في هذا الاختبار سأقوم بتقديم لك صورة متطرفة لأداء المشتتات مع كسر السرعة رغم ان معالج Ultra 9 285K لا يحتاج إلي كسر السرعة فهو يصل إلي تردد 5.4GHz دون اي مشكلة او تدخل من المستخدم ولذلك الصورة الافتراضية كافية للغاية ولكن لنري ما يمكن ان يحدث عندما نقدم للمعالج 340 وات من الطاقة و ما هي قدرات التبريدات التي ستراها مع وضع مثل هذا وتم استخدام وضع ASRock EXTREME Profile ولا يوجد حدود أمنة و يحاول المعالج الثبات علي تردد 5.4Ghz ايا كانت الحرارة !
التبريد هنا يقدم أداء ممتاز ، حيث ان هذا الاختبار هو أختبار جنوني نفتح فيه كل شيء للتبريد ، و ننصح بالتبريد لمعالجات Ultra 9 285K بكل سهولة سواء كنت تريدة لكسر السرعة او في الوضع الافتراضي ، ايضا لا تنسي ان هذه النتائج في حرارة غرفة تصل إلى 30c اما الضوضاء سنتعرف عليها لاحقا

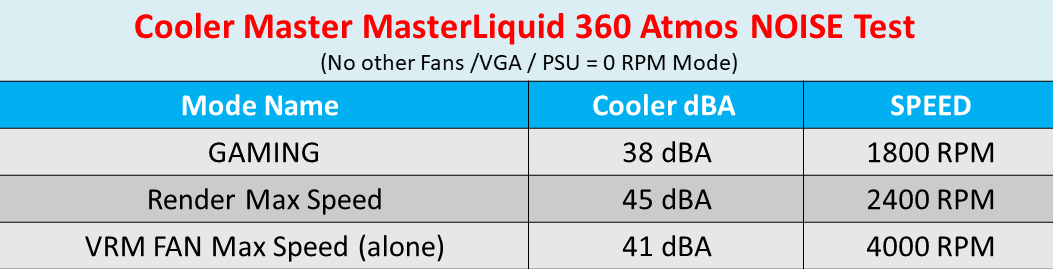

اختبارات الضوضاء
في هذا الجزء يتم اختبار التبريد من خلال جهاز مخصص لقياس الضوضاء في غرفة مشابه لغرفة المستخدم و التجربة ليلا في هدوء تام للحصول علي أفضل نتيجة ، إن مقياس الضوضاء من خلال الأرقام سيكون أكثر تعبيرا عن الإزعاج الذي سيحدث داخل غرفتك ، يتم الأختبار من مسافة 40 سم فقط لتعظيم قيم الضوضاء لتعبر عن الضوضاء التي يحصل عليها المستخدم من جهازة عندما يكون بجانب صندوق الحاسب و التبريد يعمل وليس ما تعلنة الشركات فما تعلنة الشركات يكون من علي بعد 1 متر من الصندوق او التبريد و كلما زادت المسافة قل إحساس المستخدم بالضوضاء .
التبريد بشكل مجمل هو أحد أفضل التبريدات من حيث الإزعاج حيث لن تسمع صوته علي الأغلب في كافة المهام اليومية وفي الألعاب لن تشعر انه يعمل معظم الوقت ، أفضل وضع بكل تأكيد هو وضع الألعاب ففي معظم الوقت تكون مراوح التبريد تحت ال 1800 لفة وهو ما جعلني اقوم بتقديم هذا الوضع ليفهم المستخدم الإزعاج المقدم له من التبريد أثناء اللعب و ضوضاء كلية تقدر ب 38dBA وهو ضوضاء جيدة جدا تقترب من السكون لن يشعر بها المستخدم ، اما عند استخدام الجهاز في عمليات الرندر سيصل التبريد إلى 2400 لفة وهو يقدم ضوضاء تقدر ب 45dBA في المتوسط مما يعني ضوضاء منخفضة للغاية مقارنة بمعظم التبريدات الأخري و يبدو ان مراوح Cooler Master من نوع SICKLEFLOW EDGE تقدم الأداء المطلوب منها بكل براعة .
إستخدام المروحة الملحقة الخاصة بتبريد دوائر الطاقة يعطي نتائج ممتازة حيث تنخفض الحرارة بين 65 درجة و 55 درجة وهي إضافة ممتازة للتبريد بكل تأكيد ، المروحة يمكنها العمل حتي 4000 لفة بضوضاء مسموعة نسبيا ولكن يمكن تقليل عدد اللفات بكل تأكيد فيمكن التحكم في المروحة بكابل منفصل و طويل فحتي 3000 لفة ليس لها صوت يذكر
تقييم التبريد
الجماليات :-
التبريد يتسم بموازنة إضاءة ARGB و تصميم بسيط من Cooler Master مع إمكانيات الطباعة الـ 3D للمضخة وهو احد مميزات التبريد خاصة توفير أكثر من 188 شكل جاهز للمستخدم من موقع الشركة .
التعليق علي نتائج الاختبارات :-
ببساطة شديدة أداء ممتاز من التبريد سواء المضخة او المراوح التي ليس لها صوت يذكر بشكل عام و تقديم فخم للمنتج مع جودة ممتازة ليستحق سعرة بكل تأكيد .
توافقية الذواكر والحجم :
التبريد الخاص بنا اليوم متوافق مع كافة الذواكر فهو لا يصل إلى الذواكر
الضوضاء :
بشكل عام التبريد غير مزعج و يقدم أفضل أداء مقابل إزعاج منخفض للغاية و يعتبر من أهدي التبريدات في الإزعاج
سهولة التركيب :
سهل التركيب لن تستغرق اكثر من 10 دقائق و الكابلات تأتي مجمعة و متصلة من مروحة لأخري بالإضافة إلي متحكم الشركة الخارجي إذا أردت استخدامه
الجودة :
التبريد يأتي بجودة ممتازة من حيث المضخة و المراوح والرادياتور و حتي المراوح LDB.
مميزات إضافية :
– مراوحة إضافية لتبريد دوائر الطاقة الخاصة بلوحتك الأم
– نظام Offset لمنصات Intel امر ممتاز بكل تأكيد لتقديم أداء أفضل
– أنبوبة معجون CryoFuze احترافية تأتي مع التبريد
– كابل واحد للتحكم في المضخة والإضاءة معا لتقليل الكابلات و الحصول علي مظهر انيق للكابلات وهو تطور ملحوظ
– الطباعة الـ 3D للمضخة مع وجود ملفات جاهزة كثيرة لتناسب كافة أذواق المستخدمين حتي 188 شكل
– مراوح بضوضاء منخفضة للغاية تجعل التبريد يقدم اداء ممتاز و ضوضاء ممتازة
– تغليف فخم للتبريد و ملحقات مرتبة بصورة احترافية
الملحوظات و العيوب:
– لا يدعم التبريد نظام offset لمعالجات AMD وهو ما اراه واجب الدعم في هذه الفئة السعرية و لتبريد إحترافي مقدم من شركة بحجم CoolerMaster
– اللغة العربية في دليل المستخدم غير قابلة للقراءة وهو امر غير مفهوم بكل تأكيد لأن الشركة موجودة في المجال منذ عشرات السنين
** الملحوظة الثانية ان مراوح التبريد الخاصة بنا كانت تقدم 2300 لفة و ربما تجد نسختك تقدم 2500 لفة او حتي 2600 لفة و تقدم إزعاج أعلي و أداء أعلي وهذا لانه يوجد دائما نسبة متعارف عليها وهي 10% أعلي أو أقل و الشركة توضحها علي موقعها و علي علبة المنتج لذلك نحن في نفس النسبة الموضحة من الشركة للمنتج
