اليوم لدينا أقوي تبريد مائي قمت بإختبارة بحجم 240 مم من تبريدات شركة Noctua المائية وهو NL-LC1-24 يأتي التبريد بأول مضخة تملك ماصات للضوضاء في العالم مع أحدث مضخة من شركة ASETEK وهي مضخة Emma V2 وهي مضخة عالية الأداء تتفوق علي إصدار Gen 9 الذي قمنا بمراجعتة سابقا ‘ إصدارات EMMA تكون أعلي دائما و أعلي جودة و تملك صوت مرتفع نظرا لقوة المضخة التي يمكن أن تصل إلي 3600 لفة ، التبريدات الخاصة بنا تأتي بمراوح G2 و بالطبع لن نتكلم عن جودة مراوح Noctua التي لا يمكنك ان تتحدث عنها بسوء ، نظرا لما تقدمة من جودة و أداء و إزعاج منخفض بمعظم المراوح ، التبريد يأتي في الفئات السعرية 220 دولار وهو ما سيكون نقطة محل النقاش بكل تأكيد فهو تبريد مرتفع الثمن بصورة واضحة ولا مجال هنا لمحبي الـ RGB فما ستراه امامك سيكون أمر أخر تماما لنبدأ مراجعتنا .
التبريد المائي وكيف يعمل ؟
فكرة عملة مثل فكرة الأنابيب التبريد المتصلة بالقاعدة النحاسية يدخل إليها سائل التبريد من جهة ويخرج من جهه أخرى كما نرى حركة السائل ذو اللون الأزرق إلى اللون الأصفر وهو دليل علي خروج الحرارة مع السائل لتذهب إلى القطعه الأخرى من التبريد لتشتيت (الرادياتور) الحرارة كما نرى في الصورة القادمة أجزاء التبريد كاملة .
صندوق التغليف الخاص بالمشتت
صندوق تغليف فخم للغاية باللون المفضل للشركة وهو اللون البني و يظهر عليه تصميم التبريد بكل وضوح و في الأسفل جهة اليمين يمكن ان تري موديل التبريد و شعار ASetek في اليسار، و تتوفر التبريدات بأحجامها المختلفة بداية من 240مم حتي 420مم .
الجزء الخلفي من الصندوق ستجد به بعض التفاصيل التقنية و نوعية المراوح ، التبريد يدعم كافة انواع المنصات من Intel و AMD للمنصات الحديثة و القديمة و للدعم التفصيلي توجه لموقع الشركة .
طبقات لعزل الصوت علي المضخة لتقليل الضوضاء الخاص بالمضخة وهو ما نراه لأول مرة في العالم في التبريدات المائية مع ثلاثة طبقات لتقليل الإزعاج مع مراوح Noctua فربما لن نسمع صوت وهو ما سنراه معا

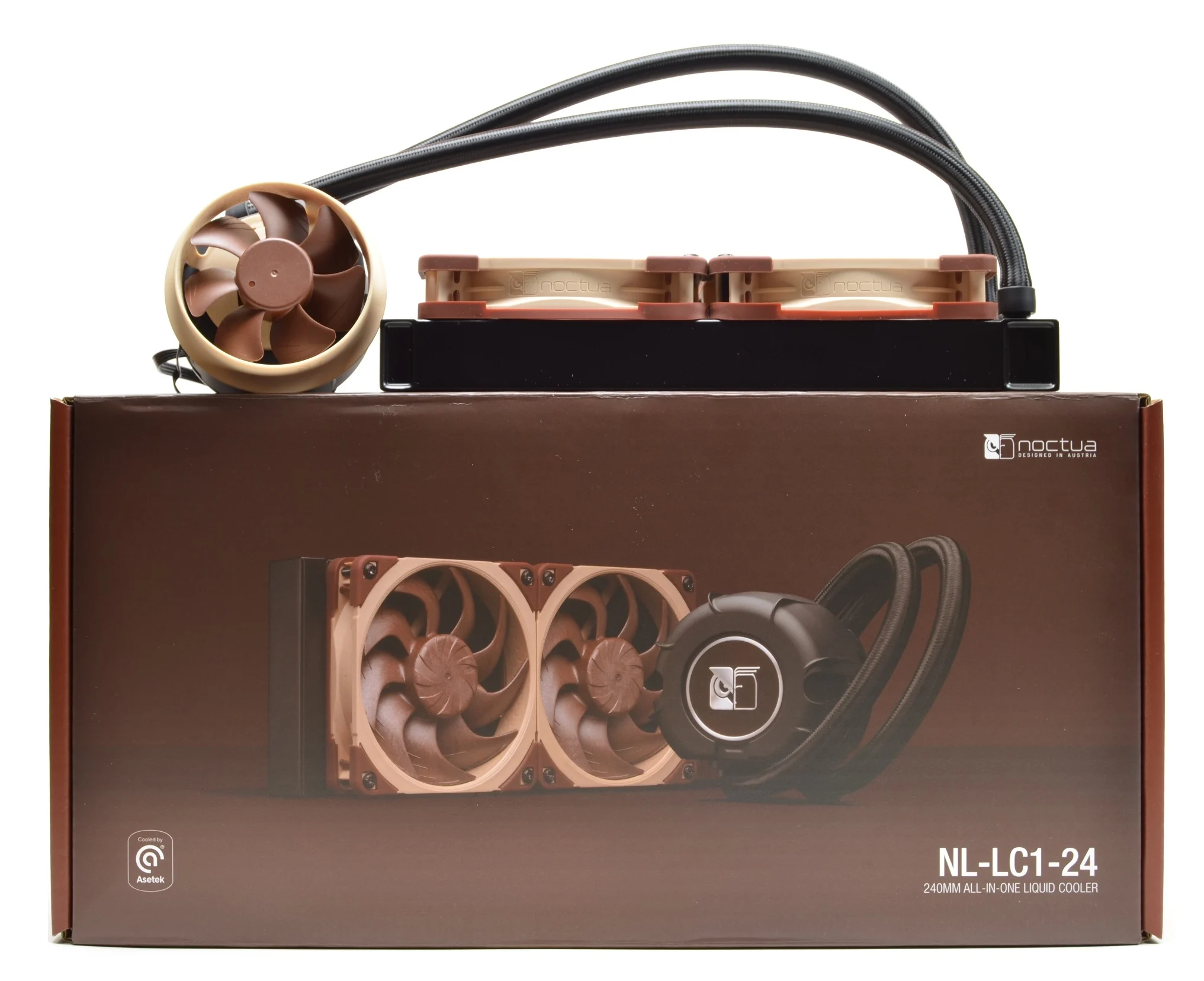

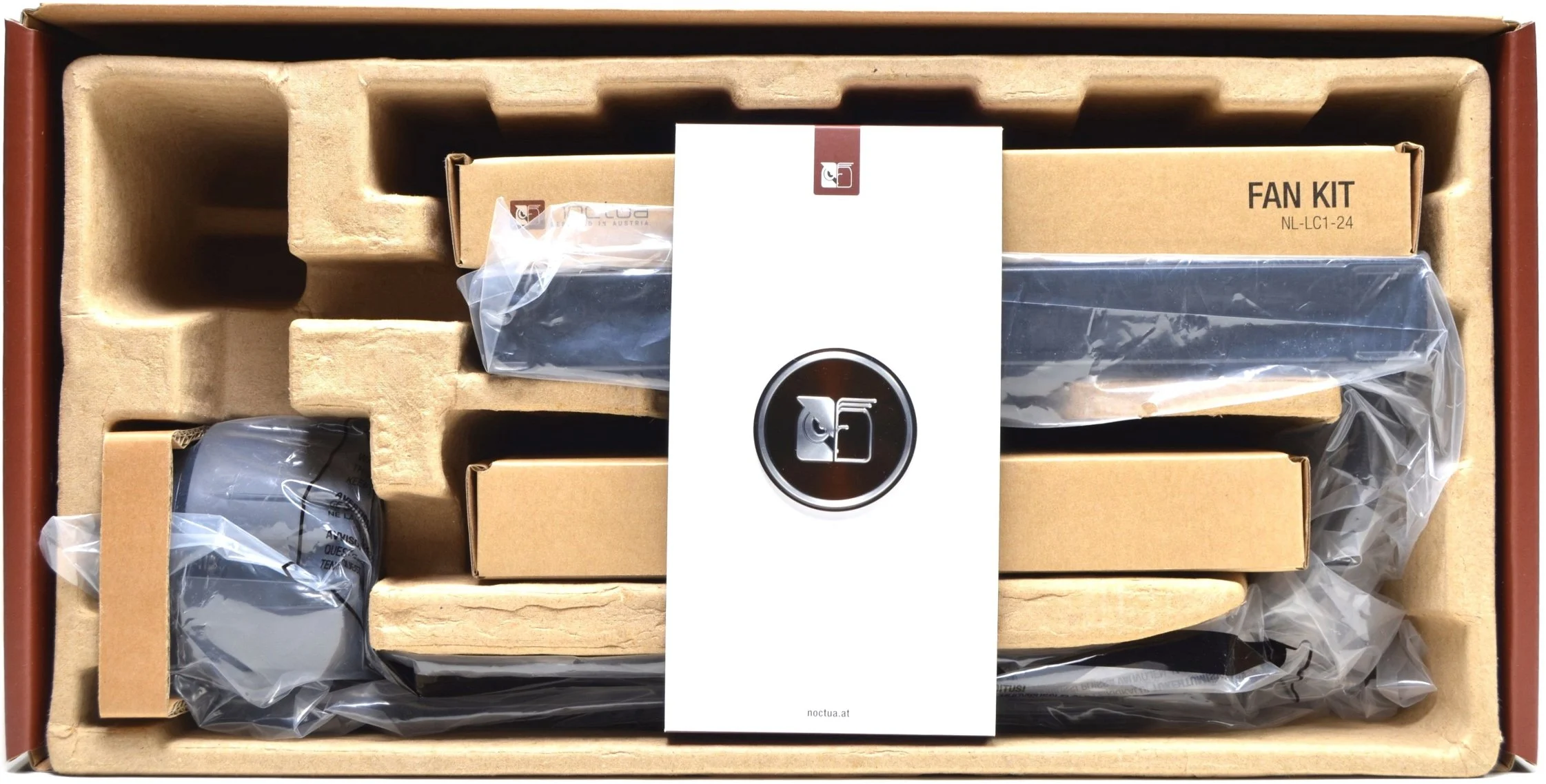

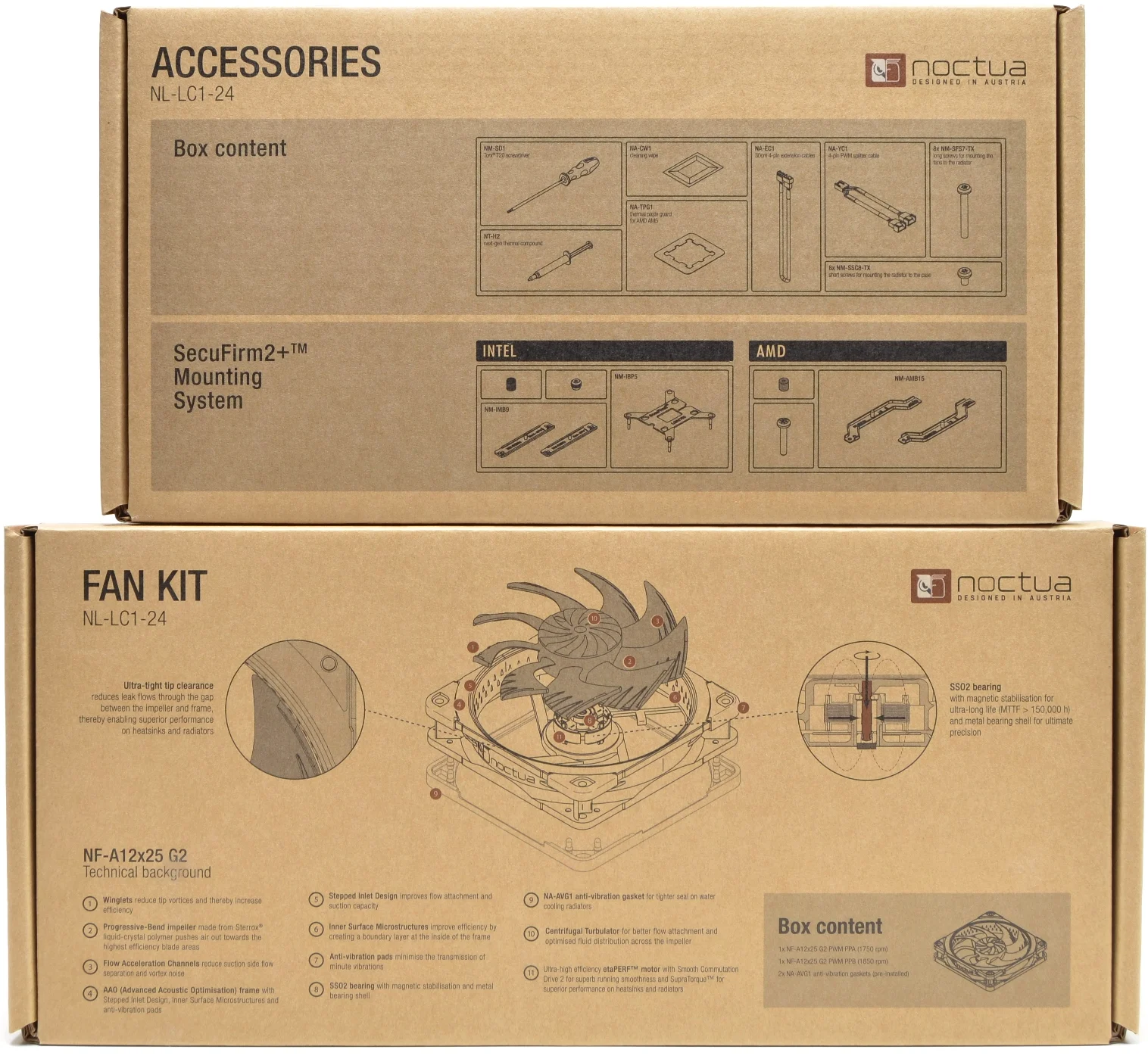

عند فتح علبة التبريد الخارجية ستجد التبريد و علبة للملحقات داخل الصندوق وستجد التبريد يأتي بشكل مفصل حيث تأتي المراوح في صندوق خاصة بها كما سنري ولكن تغليف شركة Noctua ووضع الشعار الخاص بها داخل الصندوق يعطيك إنطباع بالفخامة للمنتج بكل تأكيد .
يأتي التبريد NL-LC1-24 مع مراوح NF-A12x25 G2 بسرعات مراوح 1750 و1850 لفة مروحة واحدة فقط مما يعطي ببساطة سرعة 1800 لفة بشكل متوسط لإصدار 240 مم ، بكل تأكيد سنتعرف علي تفاصيل المراوح التقنية في الأسفل حيث تقدم المراوح عمر إفتراضي 150 الف ساعة وهو رقم ضخم في عالم المراوح لا تصلة بسهولة ، لنستعرض المتعلقات معا ونري ما بداخلها .
أهم ما في الملحقات هنا هو ان التبريد يدعم نظام offset لمعالجات Intel بمقدار 3.7 مم و معالجات AMD بمقدار 7مم لتقديم أفضل أداء علي كلا المنصات و سيتم إستخدام تلك الأوضاع في الإختبارات الخاصة بنا دون شك فهي ميزة في المنتج لا يمكن تجاهلها وهي ميزة مادية يجب ان يستفيد منها المستخدم ، الجزء الخاص بالملحقات اللازمة للتركيب و التوصيل بين اللوحة و التبريد ، حيث يوجد لدينا اليوم كابلات التركيب الثلاثية لتركيب المراوح علي منفذ واحد علي لوحتك الأم مع كابل للتطويل للأسلاك ، لنستعرض الملحقات معا
– انبوبة معجون NH-2 الإحترافية
– قطعة NA-TPG1 لحماية معالجات AMD أثناء تطبيق المعجون علي المعالج من الجوانب
– قطعة لتنظيف المعجون السابق وضعة علي المعالج
– سلك ثلاثي لتوصيل المراوح نفسها علي كابل واحد من خلال اللوحة الأم مع سلك تطويل
– قطع تثبيت المشتت علي معالجات LGA1700 و LGA1851 و LGA1200
– قطع التثبيت لمعالجات AMD AM4 و AM5
– قاعدة التبريد وهي من المعدن
– 8 مسامير لتثبيت الرادياتور في صندوق الحاسب
– دليل المستخدم و شرح كيفية التركيب
– مفك نجمي لفك وتركيب التبريد و المسامير بجودة ممتازة

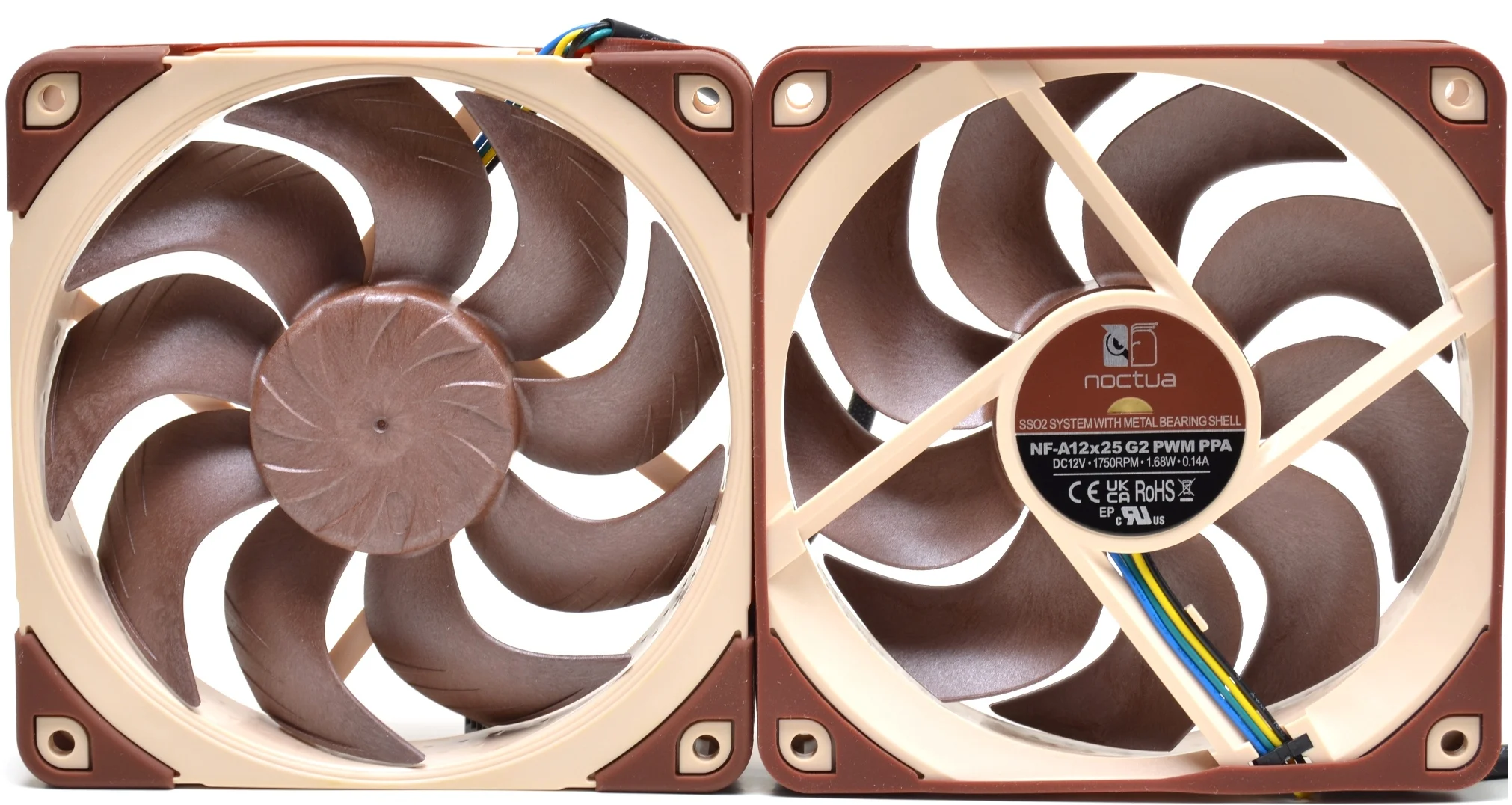

مراوح NF-A14x25 G2 تستخدم تقنيات SSO2 و تقدم تلك المراوح عمر أفتراضي 150 الف ساعة وليس مجرد تسويق فقط مع إزعاج منخفض يصل إلي 22.7dB لمراوح A12 ، المراوح بحجم 120مم وتعمل بسرعة 500 لـ 1800 لفة في الدقيقة و معدل تدفق هواء 63 CFM وهو ما يعني أداء ممتاز من تلك المراوح للتبريد حتي مع وجود أتربة بسيطة علي جسم التبريد .
إستخدام ماصات الإهتزاز بشكل المربع يمنع تسريب اي تدفق للهواء ، التفاصيل هنا يتم الإعتناء بها بصورة واضحة من الشركة كعادتها ، ايضا جسم المروحة من مادة LCP وهي مزيج جديد من مادة Fiber Glass و عناصر الـ Liquid Crystal Polymer الذي يستخدم في صنع واقيات الرصاص نظرا لصلابتة وقدرتة علي مقاومة اي شيء لصلابتة ، هذا ما فعلتة شركة Noctua لتصنع أفضل مراوح يمكن ان تراها بعينك من حيث الأداء والأزعاج وايضاً الأغلى في فئتها
ان المواد التقليدية من البلاستيك الصناعى بانواعة ليس لديها خاصية الثبات مع الزمن او حتي الصلابة الكافية مقابل الوزن الفرق في اهتزاز النصل الخاص بالمروحة مع مقاومة الهواء ظاهر ومع حركة النصل فانة ينتج الصوت وهنا تأتي دور المادة الجديدة التي اختبرتها الشركة لمدة اعوام قبل ان تطلقها للجمهور
المشتت من الخلف بجودة ممتاز ولا يوجد انحناءات أو انبعاجات في جسم التبريد نفسة و بالطبع سنتعرف علي الحجم الخاص بكل تبريد بشكل منفصل

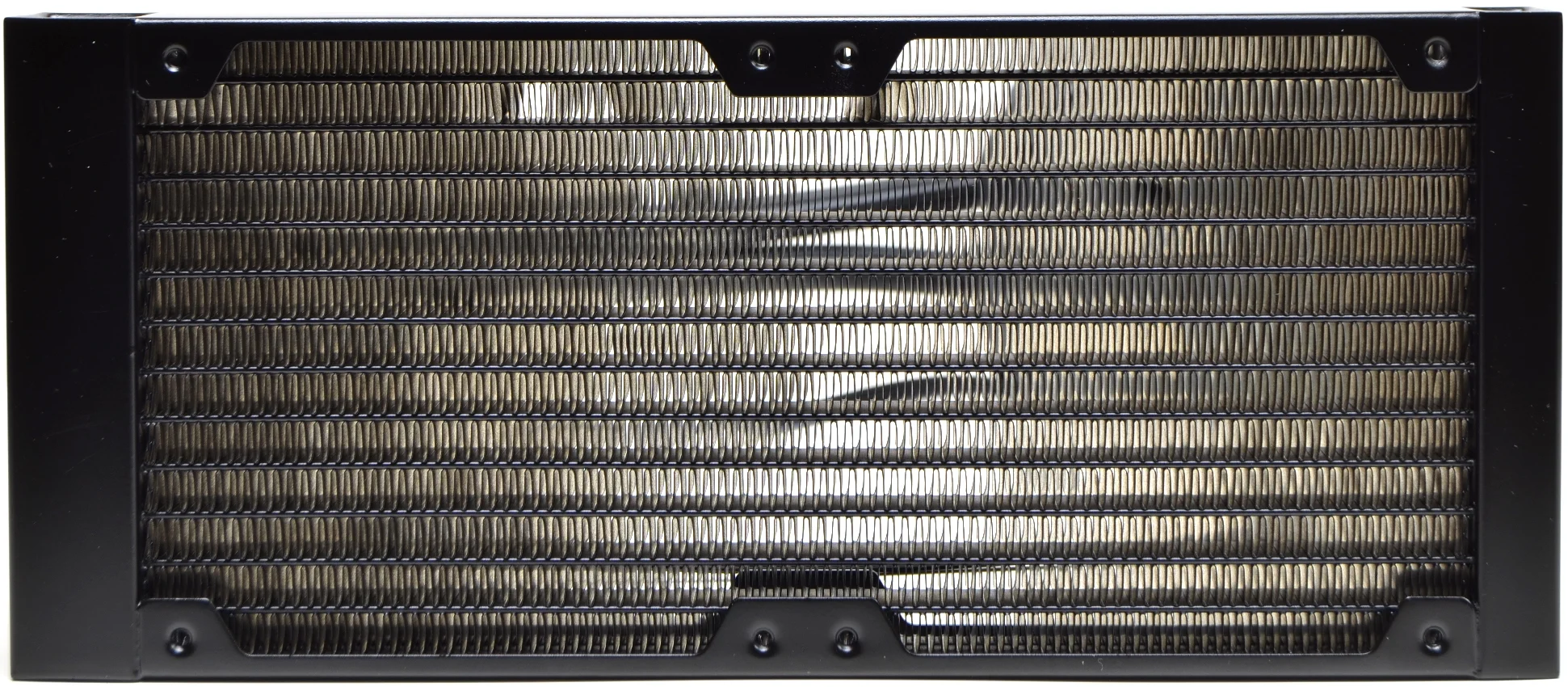

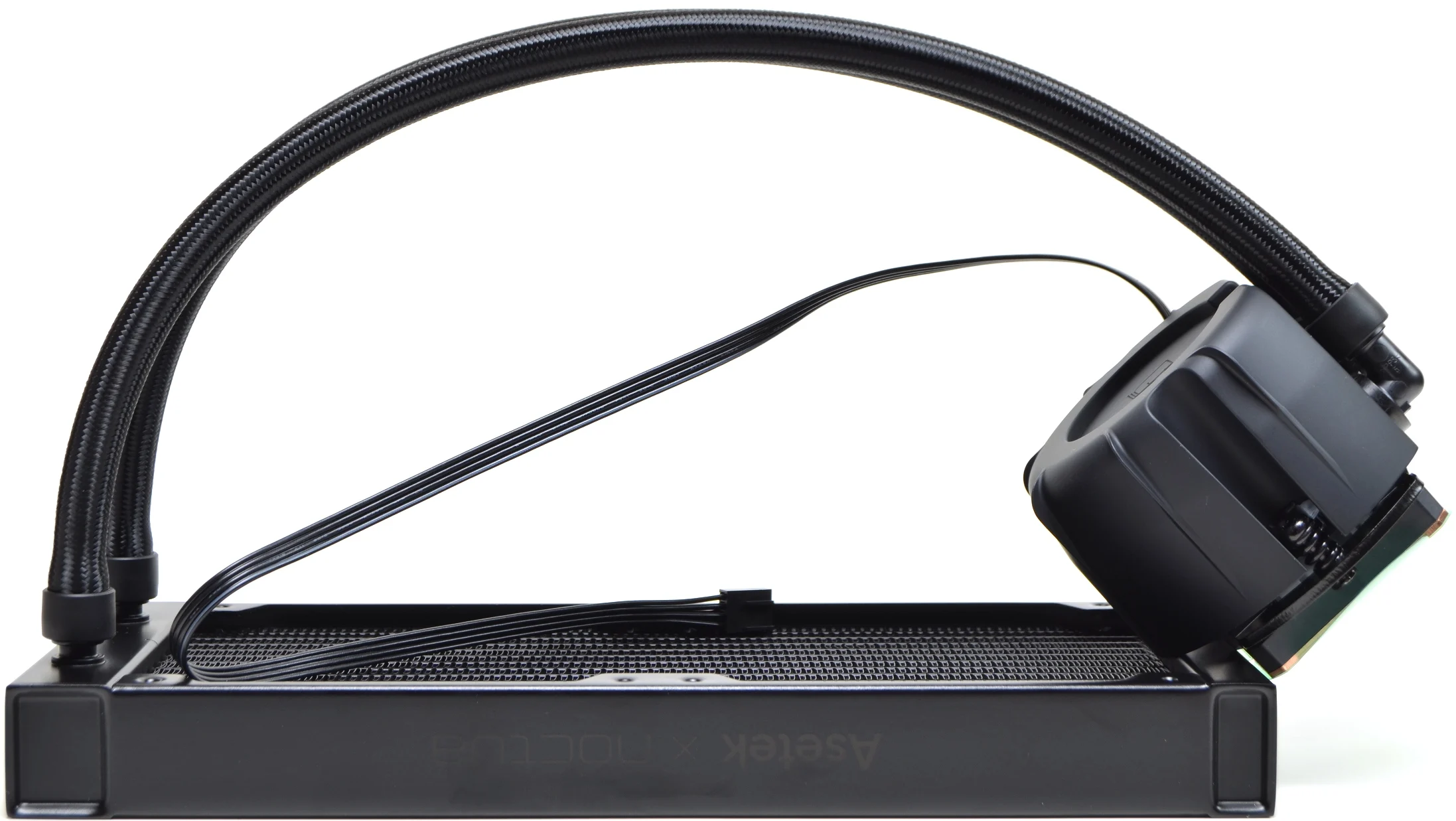

هذا هو المشتت الخاص بالتبريد المائي ويطلق عليه كلمة (RADIATOR) وهو يأتى بحجم 240مم، الطول الخاص بالرادياتور هو 27.95سم و الُسمك 3 سم و العرض 12سم و مصنع من الألومنيوم ، الأنابيب بطول 40سم وهو طول كافي لأي صندوق حاسب تريده ، و ستلاحظ انه يملك سُمك اكبر لكلا التبريدين و نلاحظ وجود شعار ASetek و Noctua علي جسم التبريد ، انابيب التبريد من EPDM و مغطي بالنايلون لمنع السوائل من الأنفجار او التبخر والأنابيب مرنة بصورة ممتازة مع إمكانية الحركة من عند رأس المضخة بصورة ممتازة .
المضخة الخاصة بنا يخرج منها كابل للتحكم في المضخة ولا يوجد إضاءة هنا او اي شيء سوي إمكانية تركيب مروحة إضافية تقوم الشركة ببيعها بشكل منفصل إذا اردت لتبريد دوائر الطاقة
المضخة مصنعة من السيراميك لتعطي أطول عمر أفتراضي وأفضل أداء مع أقل إزعاج حيث تعمل المضخة بسرعة تصل إلي 3500 لفة ولكن يجب تفعيلها من خلال الزر الملحق في المضخة كما سنري لاحقا ، المضخة من نوع Emma V2 وهي من المضخات الإحترافية ولكنها لها صوت يظهر علي أعلي سرعة لفات وهو ما قامت Noctua بتقليلة لتحصل علي أفضل أداء بدون إزعاج للتبريد ، مضخات Emma هي مضخات القمة و لا تقارن بالترقيم التقليدي الذي يمكن ان تراه في التبريدات الأخري .
يمكنك التحكم في المضخة من حيث السرعة ، حيث يأتي التبريد بالزر في المنتصف وهو نظام BALANCED وهو يقدم 2600 لفة بدون صوت و في اليمين وضع الهدوء 2100 لفة للمضخة و في اليسار الوضع اليدوي و أقصي سرعة 3400:3600 لفة ، لا تنسي ان المضخة تملك مستشعر حرارة ففي حالة وضع Balanced كمثال إذا تخطي السائل داخل التبريد 30 درجة يمكن للمضخة الوصول تلقائيا إلي 3400 لفة وهو ما يضمن أقل هدوء و أطول عمر إفتراضي و أفضل أداء علي الفترات الطويلة في حالة الضغط .

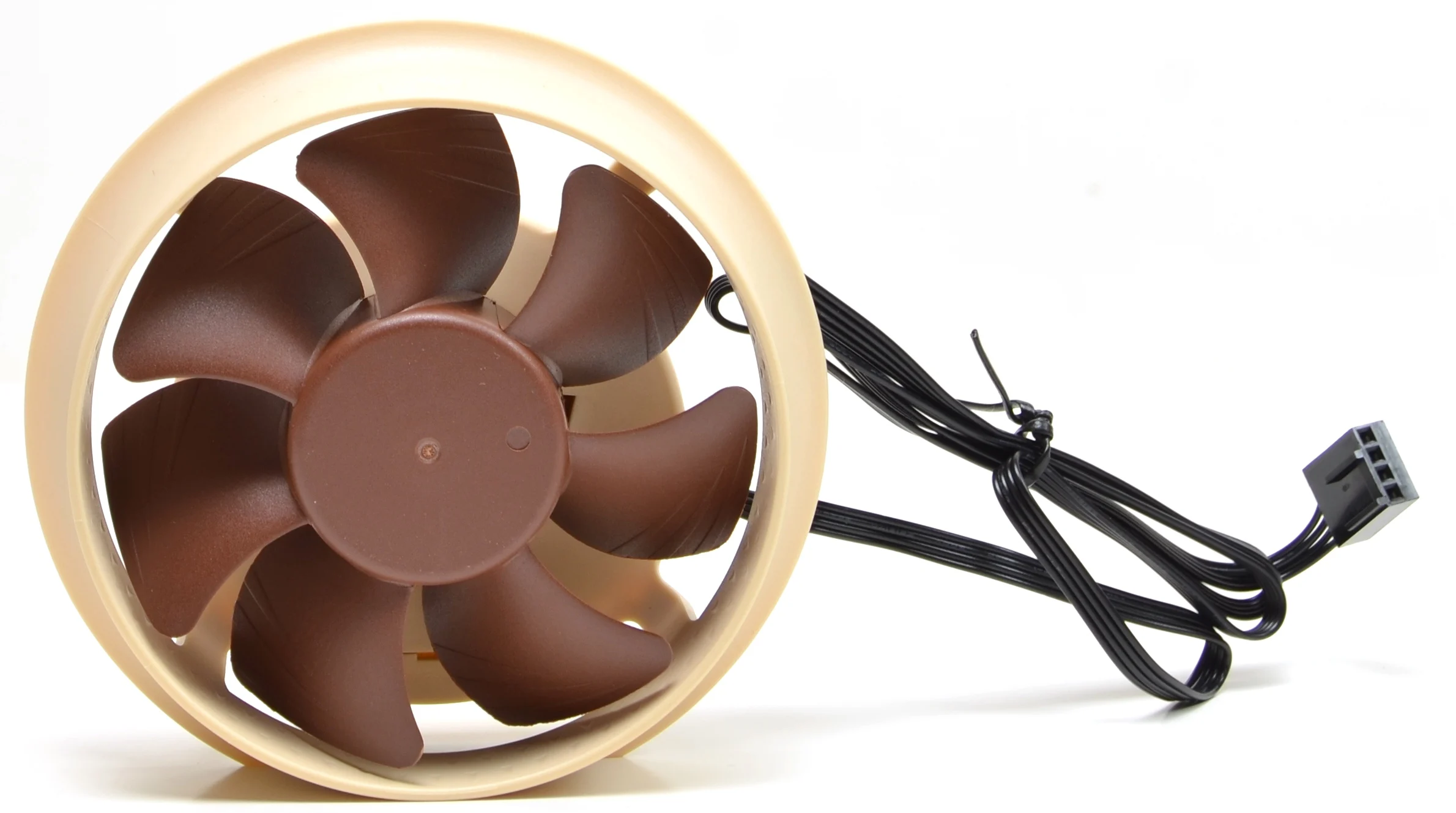

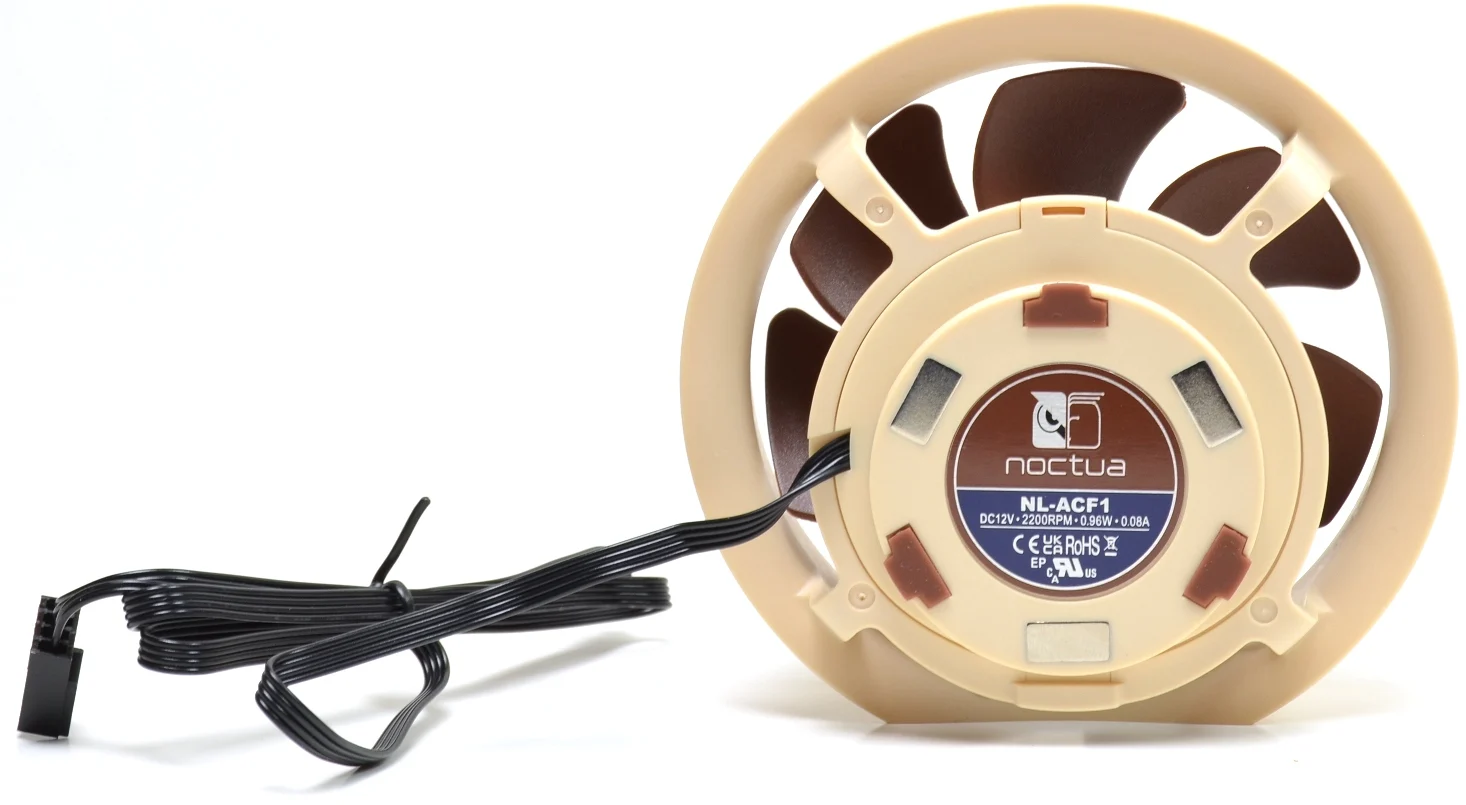

توفر الشركة للمستخدم مروحة إضافية يمكنه شراءها للحصول علي تبريد لدوائر الطاقة مع إزعاج غير موجود ، حيث تعمل المروحة بسرعة 2200 لفة و طريقة التركيب المغناطيسي
منهجية الاختبار
(يجب قرائته لفهم النتائج بصورة صحيحه)
ليه أختبار المشتتات صعبه جداً ومش دقيقة وكل موقع ليه نتيجة مختلفة ؟؟
أختبار المشتتات من أصعب الأختبارات التي تحتاج إلى الدقة أثناء التجربة فيجب ان تستخدم نفس كمية العجون الحراري لكل مشتت أيضا يجب مراعاة الوقت الذي يصل فيه المعجون الحراري لأفضل قدرة توصيلية لنقل الحرارة وهذا سيختلف من نوع لأخر فيوجد بعض الأنواع في خلال ساعه وبعضهم في خلال 24 ساعه يكون قد وصل إلى قدرتة التوصيلية الكاملة للحرارة بلأضافة إلى درجات حرارة الغرفة الخاصة بالأختبار والتى تتغير كل دقيقة وأحيانا أقل أذا اكانت تملك مصدر للهواء ايضا مقدار الأتربة فارق كبير في أداء المشتتات
كيف يتم ألاختبار ؟؟
ببساطة شديدة استخدام كمية من المعجون الحرارى ثابتة نسبية من مشتت للأخر أيضا تم أستخدام المعجون المرفق بكل مشتت و قمت بأستخدام الضغط علي المعالج لفتره مقدارها 6 ساعات وتشغيل التبريد لمدة كافية لنصل إلى أفضل توصيل حراري للمعجون الحرارى المرفق وأيضا لملأ المشتت بكمية لا بأس بها من الأتربة لتكون التجربة مقاربة لتجربة المستخدم النهائي مقدار الخطأ في النتيجة علي أقصي تقدير هو درجة واحدة أعلى أو أقل وسيتم تقسيم الأختبارات إلى :-
1- قياس قوة المشتات والمراوح تعمل علي وضع AUTO من اللوحة الأم (الوضع التقليدي)
2- قياس قوة المشتات والمراوح تعمل علي وضع 100% وكسر السرعة وستجدة في أختبارات كسر السرعة
3- في حالة وجود نظام offset يتم إستخدامة في المراجعة مع إستخدام المضخات المائية علي أعلي سرعة لها
المشتات المائية يتم استخدام المنافذ الخاصة بالمضخة اذا لم توجد يتم استخدام المنافذ الخاصة باللوحة الأم واستخدام البرامج الملحقة اذا كانت تملك أوضاع للأداء
درجات الحرارة في الخمول لا تهم المستخدم في شيء لانه يشتري المشتت لخفض درجة الحرارة أثناء العمل وليس الخمول لذلك لن تجدها ايضاً درجة الحرارة اثناء الخمول تتوقف علي كثير من العوامل و يصعب تثبيتها من تجربة لأخرى بصورة ثابتة من مستخدم لأخر
لية وضع AUTO للمراوح ؟
وضع AUTO هو الوضع الي المستخدم بيفضلة لما بيشتري مشتت بيحب يكون أحسن تبريد واقل صوت وبيهتم جداً بجزئية انه ميسمعشي صوت لجهازة
درجة حرارة الغرفة
درجة حرارة الغرفة اثناء الأختبارات الخاصة بنا اليوم هى 30 درجة للحصول علي اسوء سيناريو في فصل الصيف للكثير من المستخدمين مع المعالجات ، أيضاً استخدام معالج مثل Ultra 9 285K يقتل الكثير من المشتتات و في قول أخر انت بصدد ان ترى انهيار كامل لاي مشتت تظن انه قوى في تلك الظروف ، ستنخفض النتائج لأكثر من8-10 درجات علي نفس المشتت و المعالج فى حالة كانة غرفة الأختبار الخاصة بنا درجة حرارتها 21 درجة ، ايضاً سنستخدم برنامج Cinebench R23 كأختبار لعمليات الرندر لتوضيح قدرة كل مشتت فعليا بدل من اختبار FPU حيث ان اختبار FPU مع المعالجات الجديدة يأتي بحرارة و سحب لطاقة غير واقعي هذا الأختبار يقدم حرارة بصورة اقوي من الألعاب تقدر ب 7-12 درجة .
ملحوظات علي الأختبار : يجب فهمها لفهم ما يقدم إليك .
– معالجات الجيل الجديد من Intel تقدم دائرة طاقة داخل المعالج بخلاف دائرة الطاقة الخاصة باللوحة الأم ، لذلك عندما تعطي المعالج خارجيا 300-320 وات يستهلك المعالج فقط 250 وات في حالتنا و 70 وات الأخري تضيع في عمليات التحويل و بهذا ينتج لنا حرارة أزيد للمعالج وهو ما أكتبة في الأختبارات القادمة لذلك هذه الجزئية مهمة و يمكن تقليل الفقد و الطاقة ولكن تركت اللوحة علي وضع Auto لتقديم أداء حقيقي من التبريدات محل المراجعة
– معالجات الجيل الجديد تملك مستشعرات حرارة سريعة جدا في القراءة بمعني أخر إذا كان حرارة الأنوية ستذهب لجزء من الثانية إلي 98 درجة ثم تنخفض إلي 90 درجة لحظيا فسيظهر في برنامج المراقبة ولذلك سأستخدم القراءة من اللوحة الأم لأنها أكثر أعتدالا في تقديم الأرقام الحقيقية التي تعبر عن أداء ثابت في المراجعات
Cinebench R23
Cinebench R23 هو برنامج مشتق من برنامج Cinema 4D لأعمال الرندر ثلاثى الأبعاد و يستخدم بعض تطبيقات FPU اثناء عملية الرندر ، الخرج الحرارى اثناء الأختبار في الوضع الأفتراضي هو 320W in و 250w Out – وات وهو رقم كبير وليس صغير

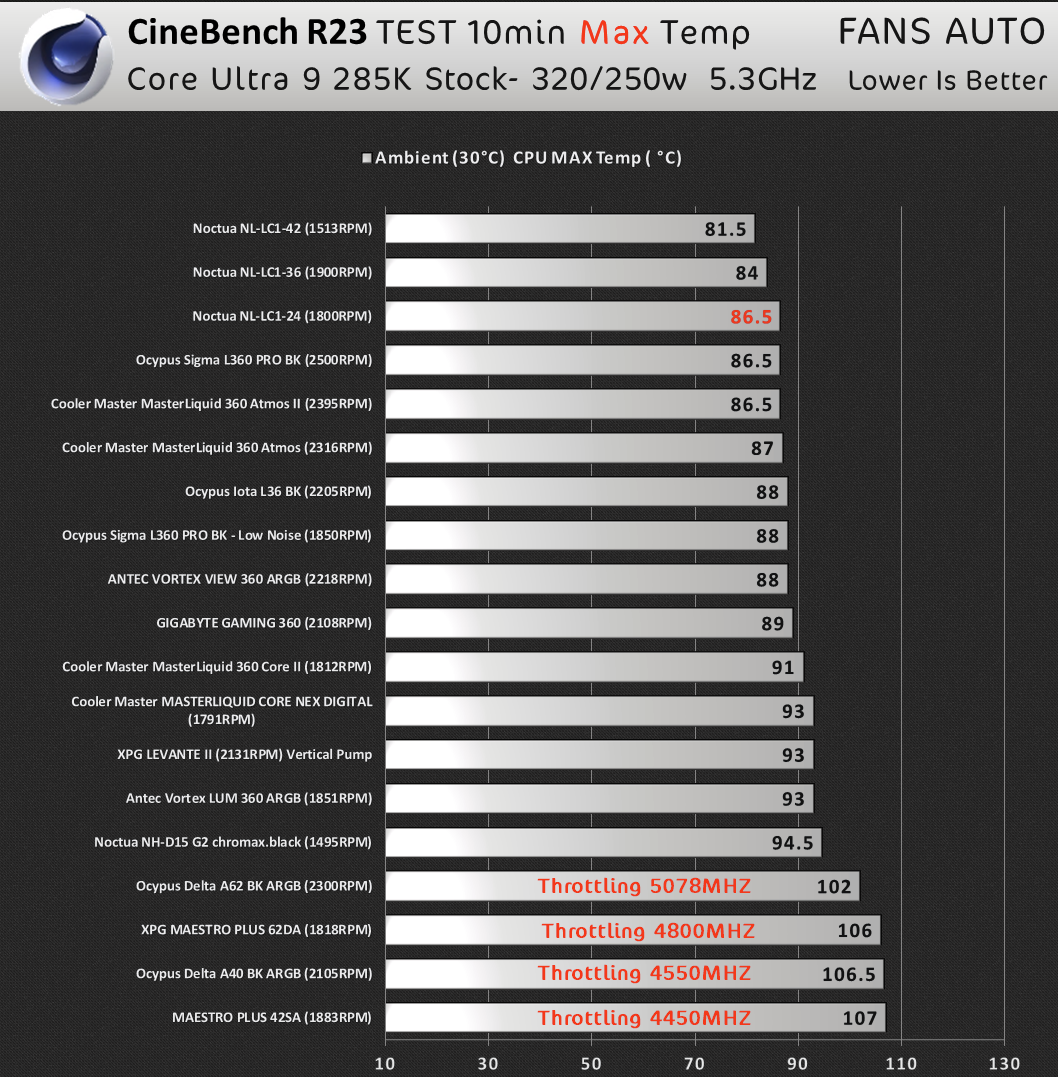

فى هذا الاختبار نوضح ترتيب التبريدات تبعا لمقياس أقصي درجة حرارة يمكن ملاحظتها للمعالج او النواة الواحدة بمعني اخر انه يوجد نواتين في المعالج وصلو إلى درجة حرارة 86.5 ، فهنا الترتيب يتم علي أساس الدرجة الأعلى بدون ادني اعتبار إلى انها قد تكون مجرد لحظة ثم هبطت الحرارة مرة اخرى مع تجاهل الزيادات اللحظية من المعالج نفسة .

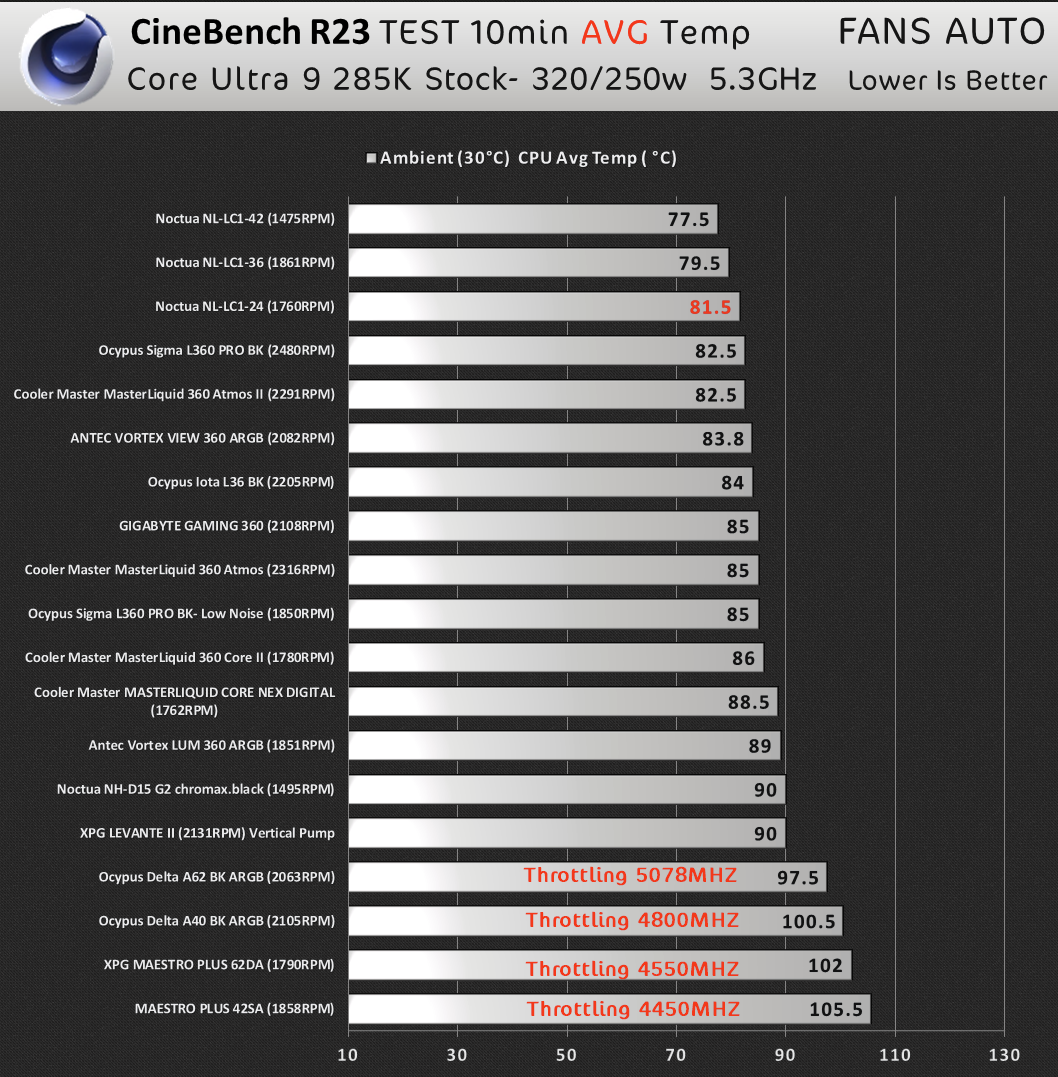

فى هذا الاختبار نقوم بتقديم درجة الحرارة المتوسطة للأنوية كلها والتى اعتبرها هي الدرجة الأكثر واقعية لأداء المشتت بشكل عام ، حيث نرى المشتات تقدم اداء ثابت مع المدي الزمنى المختلف و التشبع بالحرارة .
أقصى حرارة متوسطة يصل إليها معالجنا علي الوضع الأفتراضي هي 81.5 درجة ولا يوجد اي مشكلة في النتائج فقد قمت بمراجعتها اكثر من مرة وهي حرارة ممتازة
GAMES

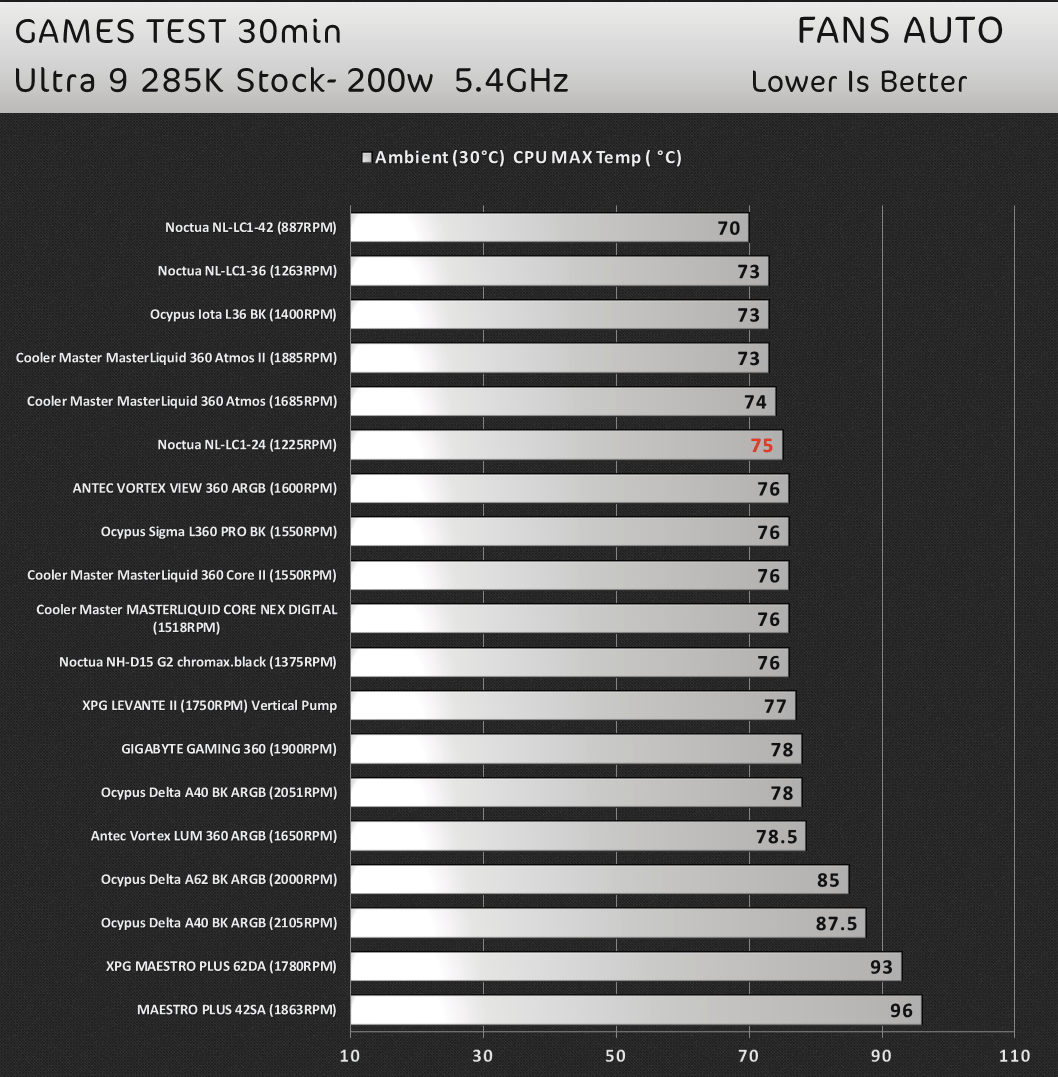

اختبار الألعاب هنا تم تغييرة ليكون لمدة أطول و يقدم اداء اكثر واقعية مع الألعاب التى تستهلك المعالج بشكل أفضل و تزيد من الحرارة و استهلاك الطاقة هنا هو -200-150w في الحالة الافتراضية
الحرارة داخل الألعاب ليست معيار كبير ولكن بسبب زيادة سحب الطاقة للمعالجات أصبحت تقديمها ضروري في فصل الصيف تحديدا ليقدم صورة افضل للمستخدم الذي سيشتري تبريد للألعاب ولن يقوم بعمليات الرندر لفترات طويلة .
التبريد يقدم اداء ممتاز كما نري ولا تنسي ان تلاحظ سرعة دوران المراوح بكل تأكيد
وضعية فتح الطاقة و غلق حدود الأمان (Extreme Power Delivery)

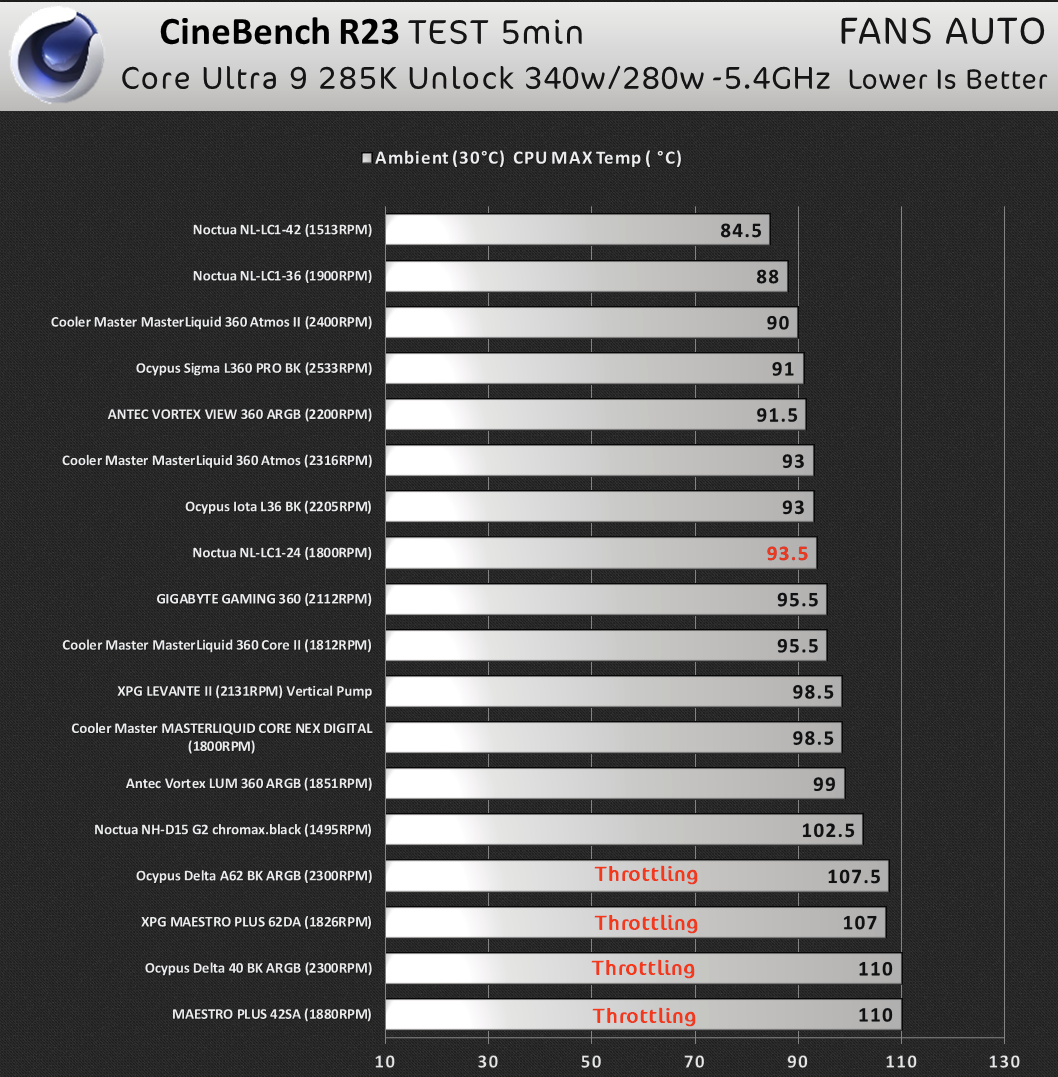

في هذا الاختبار سأقوم بتقديم لك صورة متطرفة لأداء المشتتات مع كسر السرعة رغم ان معالج Ultra 9 285K لا يحتاج إلي كسر السرعة فهو يصل إلي تردد 5.4GHz دون اي مشكلة او تدخل من المستخدم ولذلك الصورة الافتراضية كافية للغاية ولكن لنري ما يمكن ان يحدث عندما نقدم للمعالج 340 وات من الطاقة و ما هي قدرات التبريدات التي ستراها مع وضع مثل هذا وتم استخدام وضع ASRock EXTREME Profile ولا يوجد حدود أمنة و يحاول المعالج الثبات علي تردد 5.4Ghz ايا كانت الحرارة !
التبريد هنا يقدم أداء ممتاز لم نرراه من قبل لتبريد بحجم 240 مم ، حيث ان هذا الاختبار هو أختبار جنوني نفتح فيه كل شيء للتبريد ، و ننصح بالتبريد لمعالجات Ultra 9 285K بكل سهولة سواء كنت تريدة لكسر السرعة او في الوضع الافتراضي ، ايضا لا تنسي ان هذه النتائج في حرارة غرفة تصل إلى 30c اما الضوضاء سنتعرف عليها لاحقا
اختبارات الضوضاء
في هذا الجزء يتم اختبار التبريد من خلال جهاز مخصص لقياس الضوضاء في غرفة مشابه لغرفة المستخدم و التجربة ليلا في هدوء تام للحصول علي أفضل نتيجة ، إن مقياس الضوضاء من خلال الأرقام سيكون أكثر تعبيرا عن الإزعاج الذي سيحدث داخل غرفتك ، يتم الأختبار من مسافة 40 سم فقط لتعظيم قيم الضوضاء لتعبر عن الضوضاء التي يحصل عليها المستخدم من جهازة عندما يكون بجانب صندوق الحاسب و التبريد يعمل وليس ما تعلنة الشركات فما تعلنة الشركات يكون من علي بعد 1 متر من الصندوق او التبريد و كلما زادت المسافة قل إحساس المستخدم بالضوضاء .
التبريد بشكل مجمل ممتاز من حيث الإزعاج حيث لن تسمع صوته بصورة مزعجة في كافة المهام اليومية وفي الألعاب لن تسمعة إطلاقا .
اما عند استخدام الجهاز في عمليات الرند الضوضاء تقدر ب 35dBA في المتوسط مما يعني ضوضاء ممتازة في وضع الرندر كذلك المضخة ليس لها صوت يمكن سماعة في وضع Balanced و لها صوت بسيط عند العمل بسرعات أعلي من 3200 لفة و ما قدمتة نوكتوا من طرق لتقليل الضوضاء يجعل الصوت مقبول للغاية ولا مشكلة به .
المروحة الإضافية من الشركة هي إضافة ممتازة ولكنها لا تأتي مع التبريد و يقوم المستخدم بشراءها ، المروحة لا تملك اي صوت مع أداء ممتاز في التبريد لدوائر الطاقة و الذواكر الخاصة بك
تقييم التبريد
الجماليات :-
التبريد يملك مميز لشركة Noctua بالمراوح البنية و الأسود ليتناسب مع الصناديق الجديدة التي تملك الخشب و لمحبي RGB فهذا التصميم غير موجه لك و كنت أفضل تزويد التبريد بمراوح سوداء دون شك .
التعليق علي نتائج الاختبارات :-
ببساطة شديدة أداء ممتاز و جودة ممتازة و ضوضاء ممتازة و ملحقات ممتازة من الشركة و أداء يضاهي تبريدات بحجم 360 مم وهو امر ممتاز لمحبي الصناديق الصغيرة.
توافقية الذواكر والحجم :
التبريد الخاص بنا اليوم متوافق مع كافة الذواكر فهو لا يصل إلى الذواكر
الضوضاء :
بشكل عام التبريد يقدم إزعاج ممتاز ولم نراه من قبل مقابل هذا الأداء لهذا الحجم من التبريدات .
سهولة التركيب :
سهل التركيب لن تستغرق اكثر من 7 دقائق
الجودة :
التبريد يأتي بجودة ممتازة مجملا لمضخة إحترافية من طراز Emma V2 ، و المراوح من نوع SSo2 فمتوقع لها 150 الف ساعة وهي رقم لا تحصل عليه مع معظم التبريدات الأخري ، و انبوبة من معجون NH-2
مميزات إضافية :
– طبقات دعم لتقليل الإزعاج أمر حتمي علي المضخة و تنعيم الصوت الخاص بالمضخة في حالة التشغيل علي أعلي سرعة 3500 لفة
– نظام Offset متاح لمنصات Intel و AMD الجديدة لتقديم أداء ممتاز و إحكام التبريد علي الأنوية
– مفك للتركيب دون الحاجة لواحد خارجي
– قطعة لحماية معالجات AMD من اي زيادة في المعجون في الجوانب و قطعة أخرى لتنظيف المعجون من سطح المعالج
– إمكانية التحكم في المضخة بشكل يدوي و وجود نظام حماية للتبريد لتقديم أفضل تبريد
– إمكانية شراء مروحة إضافية لتبريد دوائر الطاقة
– أنبوب معجون حراري NH-2 ممتاز مع التبريد
الملحوظات و العيوب:
– كان يجب أن نري التبريد بمراوحة السوداء مرة واحدة مباشرة
– كان يمكن تطوير المراوح لنظام Daisy Chain
– السعر الخاص بالتبريد يجعلة في مواجهة قوية مع التبريدات الأكبر حجما و الأقل سعر ولكنة سيكون نقطة مثالية لأجهزة SFF بأداء غير قابل للمنافسة و لكن يظل سعر 220 دولار هو رقم كبير جدا
– كان يمكن إضافة مروحة لدوائر الطاقة بشكل مجاني مع التبريد وليس مقابل دفع أكثر من سعر التبريد
الخلاصة
