مراجعة لأول مزود طاقة من شركة ASUS يستخدم موسفت من نوع GAN FET و هو أحد انواع الموسفت التي تملك حجم صغير و مميزات قوية من حيث الحرارة الخارجة منة مقارنة بالموسفتات التقليدية ، اليوم لدينا ASUS ROG STRIX 1000w Platinum داعم لمعيار ATX 3.1 مع مستشعر إضافي تسمية ASUS GPU First لجعل الأولوية للبطاقة الرسومية ، أيضا تستخدم ASUS تبريد خاص للمزود من تصميمها تقديم تبريد ممتاز المزود يأتي مع 10 سنوات للضمان حيث انه تصميم من شركة Great Wall الشهيرة في عالم مزودات الطاقة مع مروحة بتقنيات Double Ball Bearing ، المزود يأتي بسعر 12500 جنيه مصرى وهو ما يعني سعر تنافسي في هذه الفئة السعرية بكل سهولة مع شهادة بلاتينية من Cybentics و 80+ ، سأقدم لكم شرح للشهادات الخاصة بمزودات الطاقة لنفهم معا المعني الحقيقي لتلك الشهادات وما هى التقنيات الداخلة في المزود ولكن قبل ذلك ما هو معيار ATX 3.0 و معيار ATX 3.1 !
معيار ATX 3.0 الجديد و مميزاتة !
يأتى معيار ATX 3.0 بتحديثات مهمة في اتجاه الشركات لزيادة قدرات مزودات الطاقة لتزويد البطاقات الرسومية بالطاقة اللازمة ، حيث ستجد ان المعيار الجديد يمنح لمزودات الطاقة التي يمكنها تقديم 200% من السحب الكهربي للبطاقة الرسومية بمعني أخر إذا كنت تملك بطاقة رسومية تسحب 400 وات من الطاقة فستجد انه يوجد لحظات تحتاج البطاقة الرسومية إلى أكثر من 400 وات وهو ما كان يسبب مشكلة ان الجهاز يقوم بإعادة تشغيل نفسة لان دوائر الحماية تصنف هذا علي انها غير قادرة علي تقديم تلك الكمية من الطاقة دون أغلاق مزود الطاقة للحماية ، ايضاً تصميم المزودات كان لا يمكنه توفير تلك الكمية للبطاقة ، في حالة مزودات الداعمة لمعيار ATX 3.0 ستجد ان المزود يجب ان يكون قادرا علي إمداد البطاقة بضعف القيمة الخاصة به للحظات بسيطة جدا يتم قياسها بالملي ثانية او الميكرو ثانية كمثال مزود طاقة يملك سعة 600w لكابل البطاقة الرسومية هو ما يعني ان المزود يمكنة تقديم 1200w لمدة 100 ميكرو ثانية للبطاقة الرسومية دون ان يحدث اي مشكلة به او يفصل أثناء العمل وهكذا ستجد الجدول في الأعلى به طرق الأختبارات الخاصة بهذا المعيار الجديد
ايضاً المعيار الجديد يوفر الحدود الدنيا والقصوي لكل خط للتيار الكهربى داخل المزود
معيار ATX 3.1 الجديد و تحديث 12vHPWR إلى 12V-2×6 !
بعد الكثير من مشاكل الكابلات التي تذوب بسبب عدم تركيب الكابل بشكل صحيح فقد صدر تعديل جديد علي الكابل لتقليل هذه المشكلة و لحل هذا الأمر جاء معيار ATX 3.1 ليقدم الكابل الجديد 12V-2×6 ، هذه الكابلات تختلف في التصميم قليلا ، في الصورة في الأعلي جهة اليمين ستجد ان الشركة قامت بتغيير المسافات الخاصة بالتصميم حيث يأتي الكابل الجديد بمسافة أطول للبنات الرئيسية الكبيرة للتأكد من ملامستها لسنون البطاقة الرسومية بالكامل و بشكل فعال حتي إذا أهمل المستخدم إدخالها بشكل متعمد فلن يحدث شيء حيث سيظهر هنا دور أطراف الاستشعار الصغيرة في الأعلى فتم تقصيرها حتي لا تتلامس و بالتالي لن تطلب البطاقة الرسومية 600 وات فقط ستكتفي بقيمة أقل حسب درجة التلامس تصل من 150 ل 300 وات وهو ما سيمنع المشكلة التي كانت تواجه بعض المستخدمين بسبب عدم التركيب الصحيح و يأتي هذا التحديث للمعيار لتقديم مزيد من الأمان وحتي الأن الكابلات متوافقة مع البطاقات الرسومية و لكن يجب علي مزود الطاقة ان يكون متوافق حسب كل شركة لتقديم هذا المنفذ .
مزودات الطاقة التي تستخدم موسفت GAN فيما تختلف ؟

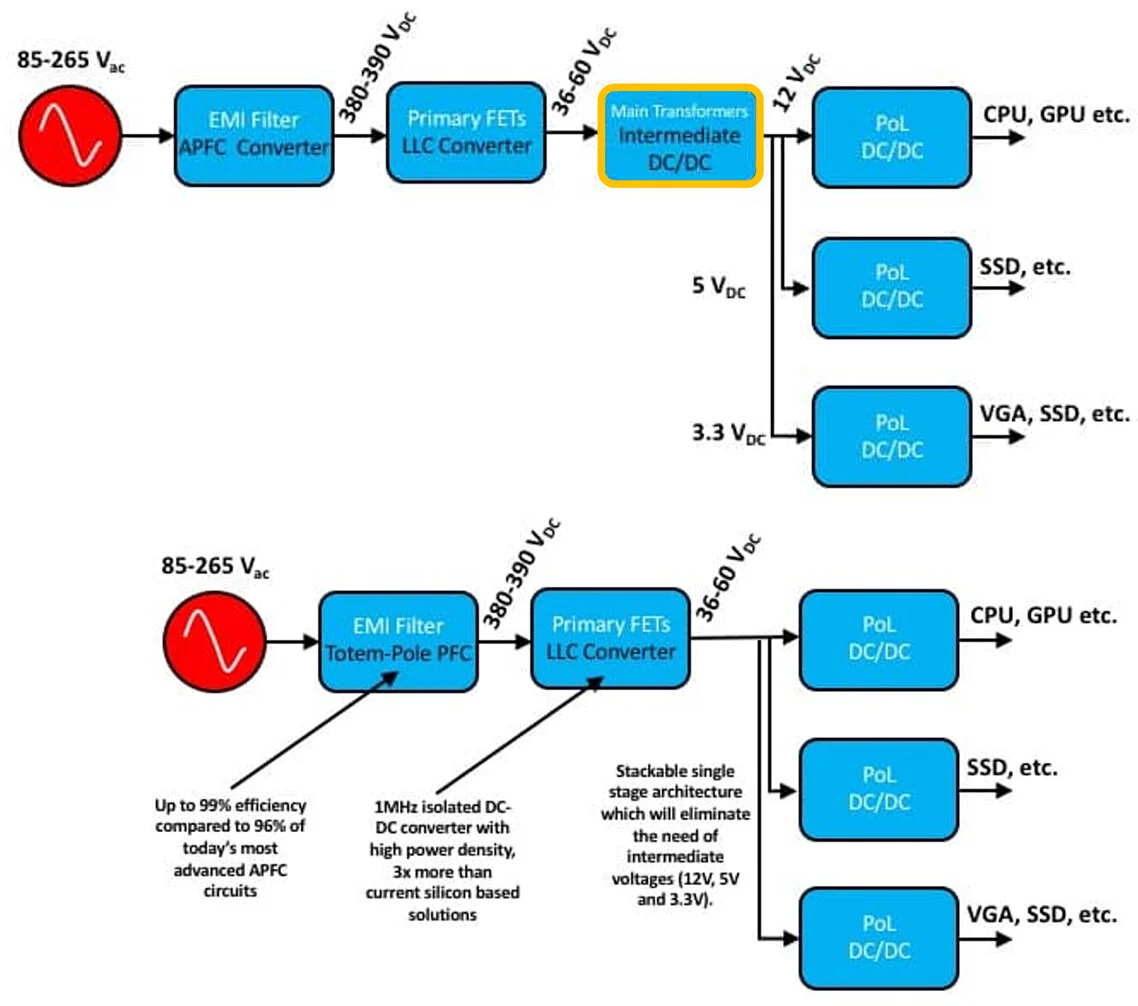

مزودات الطاقة التي تستخدم موسفت من نوع GAN تتميز بقدرتها علي خفض عدد المراحل في مزود الطاقة والحصول علي كفاءة أفضل في حالة إستخدام الشركة لمحول حوّل تصحيح معامل القدرة من نوع “Totem-Pole” بدل من النوع التقليدي من المعاملات و بالطبع وحدات GAN تقدم حرارة أقل و بالتالي مراوح تعمل بسرعات أقل مع تيار أفضل من حيث الأستقرار فالمزودات التي ستقدم تصميم إحترافي للغاية ستقدم الحل الأفضل و المزودات التي تريد الحصول علي حرارة أقل ستستخدم محولات APFC التقليدية وليس من نوع Totem Pole
الكفاءة وأيهما أفضل !
الكفاءة : هي قدرة المزود علي توفير الطاقة وبمعني اخر لنقول أنك تملك مزود طاقة بقدرة 850w وشهادة كفائة برونزية ستجد ان المزود يسحب من مصدر الكهرباء في الحائط حوالي 1036 وات ليخرج لك 850 وات وبصورة بسيطة فان كفائة المزود هنا هي 850 وات / 1036 وات هي 82% لماذا يحدث انحفاض في الطاقة الداخلة للمزود والطاقة الخارجة من المزود التيار الكهربي هو تيار ثابت وهو ما لا يناسب اجهزة الحاسب الشخصي فتحتاج إلي تحويلة لتيار ثابت عبر مزود الطاقة اثناء عملية التحويل يحصل فقد في الطاقة بسب العناصر المستخدمة داخل المزود وبعض العوامل الأخري الثانوية
السؤال المهم لدي كل الأشخاص : هل مزود طاقة بشهادة Gold 650w وات أفضل من مزود طاقة 750 bronze ؟
لكي تحصل علي كفاءة أعلي انت تحتاج إلي مكونات أفضل لتحويل التيار الكهربي وهذا لا يعني ان مزود 650w بشهادة GOLD سيتمكن من اخراج رقم اكبر من ما هو مدون عليه بسبب وظائف الحماية المدمجة علي المزود ، أما اذا كنت تحتاج إلي مزود يعطيك كمية اكبر من الطاقة فمزود 750w سيكون الأختيار الأمثل لك ولكنك ستضحي بالكفاءة التي يتم تحويلها إلي نقود في فاتورة الكهرباء
| EFFICIENCY LEVELS (115V INPUT) | EFFICIENCY | PF | 5VSB EFFICIENCY | VAMPIRE POWER |
|---|---|---|---|---|
| Diamond | ≥93% overall efficiency | ≥0.985 | >79% | <0.10W |
| Titanium | ≥91% to 93% overall efficiency | ≥0.980 | >77% | <0.13W |
| Gold | ≥89% to 91% overall efficiency | ≥0.975 | >76% | <0.16W |
| Gold | ≥87% to 89% overall efficiency | ≥0.970 | >75% | <0.19W |
| Silver | ≥85% to 87% overall efficiency | ≥0.960 | >73% | <0.22W |
| Bronze | ≥82% to 85% overall efficiency | ≥0.950 | >71% | <0.25W |
| EFFICIENCY LEVELS (230V INPUT) | EFFICIENCY | PF | 5VSB EFFICIENCY | VAMPIRE POWER |
|---|---|---|---|---|
| Diamond | ≥95% overall efficiency | ≥0.945 | >78% | <0.12W |
| Titanium | ≥93% to 95% overall efficiency | ≥0.940 | >76% | <0.15W |
| Gold | ≥91% to 93% overall efficiency | ≥0.935 | >75% | <0.18W |
| Gold | ≥89% to 91% overall efficiency | ≥0.930 | >74% | <0.20W |
| Silver | ≥87% to 89% overall efficiency | ≥0.920 | >72% | <0.23W |
| Bronze | ≥84% to 87% overall efficiency | ≥0.910 | >70% | <0.25W |
| 80 Plus test type | 115V internal non-redundant | 230V internal redundant | ||||||
|---|---|---|---|---|---|---|---|---|
| Percentage of rated load | 10% | 20% | 50% | 100% | 10% | 20% | 50% | 100% |
| 80 Plus | 80% | 80% | 80% | |||||
| 80 Plus Bronze | 82% | 85% | 82% | 81% | 85% | 81% | ||
| 80 Plus Silver | 85% | 88% | 85% | 85% | 89% | 85% | ||
| 80 Plus Gold | 87% | 90% | 87% | 88% | 92% | 88% | ||
| 80 Plus Gold | 90% | 92% | 89% | 90% | 94% | 91% | ||
| 80 Plus Titanium | 90% | 92% | 94% | 90% | 90% | 94% | 96% | 91% |
بعد ان تكون ادركت ما هي الكفاءة وأهمية الشهادات المُصدرة من الشركة لك كمستخدم وأيهما تُفضل ، المزود الخاص بنا يتم الأعلان عنه و تصنيفة علي انه مزود بكفاءة Platinum من خلال الشركات المختلفة علي 230 فولت و 115 فولت وهو ما يعني انه قادر علي تحقيق كفاءة بنسبة 91-90% في المزود الخاص بنا اليوم بشكل عام في المتوسط ، الأن مع مواصفات المزود الخاص بنا
المزود الخاص بنا يزن 1.81 كيلو جرام بدون الأسلاك و 3 كيلو مع الأسلاك و صندوق التغليف ! ، المزود بكل تأكيد يأتى بكابل 600w الجديد من نوع 12v-2×6 و قادر علي دعم بطاقات RTX 5090 دون اي مشكلة
صندوق التغليف

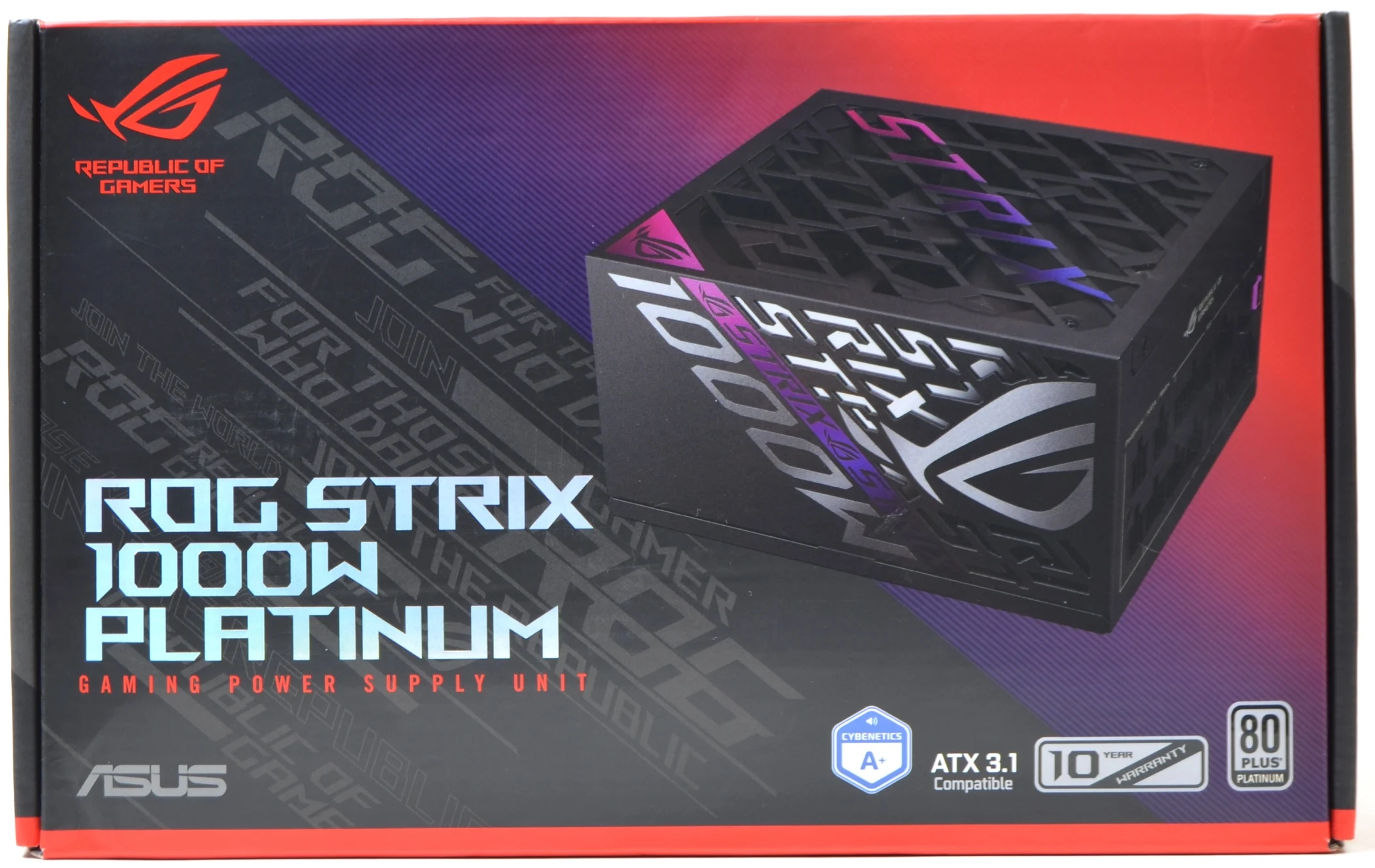

الواجهة الأمامية لمزود الطاقة الخاص بنا وستجد شعار 80+ Platinum و التوافقية مع معيار ATX 3.1 و شهادة الكفاءة الخاصة بالصوت A+ وضوضاء منخفضة لهذا المزود !

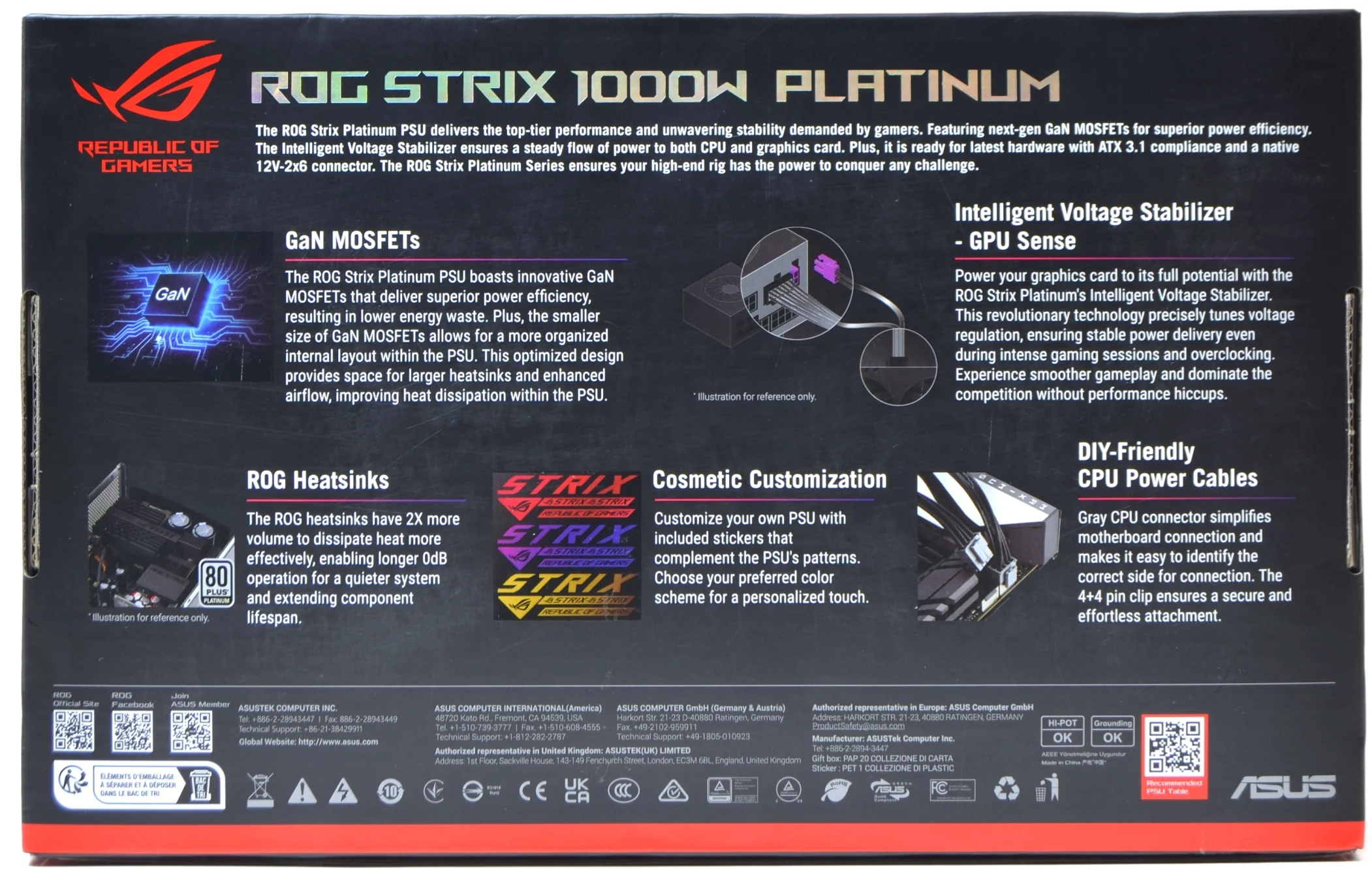

مزود الطاقة الخاص بنا يملك العديد من المميزات التي يمكن ان تعرف عنها في الخلف و ستجد الشركة تشرح كافة مميزات المزود للمستخدم بداية من التبريدات الإحترافية داخلة مرورا بالكثير من الأشياء التي سنراها معا بكل تأكيد فالمزود يحمل بصمات شركة ASUS بكل تأكيد كعادة الشركة
المُلحقات و كابلات التوصيل

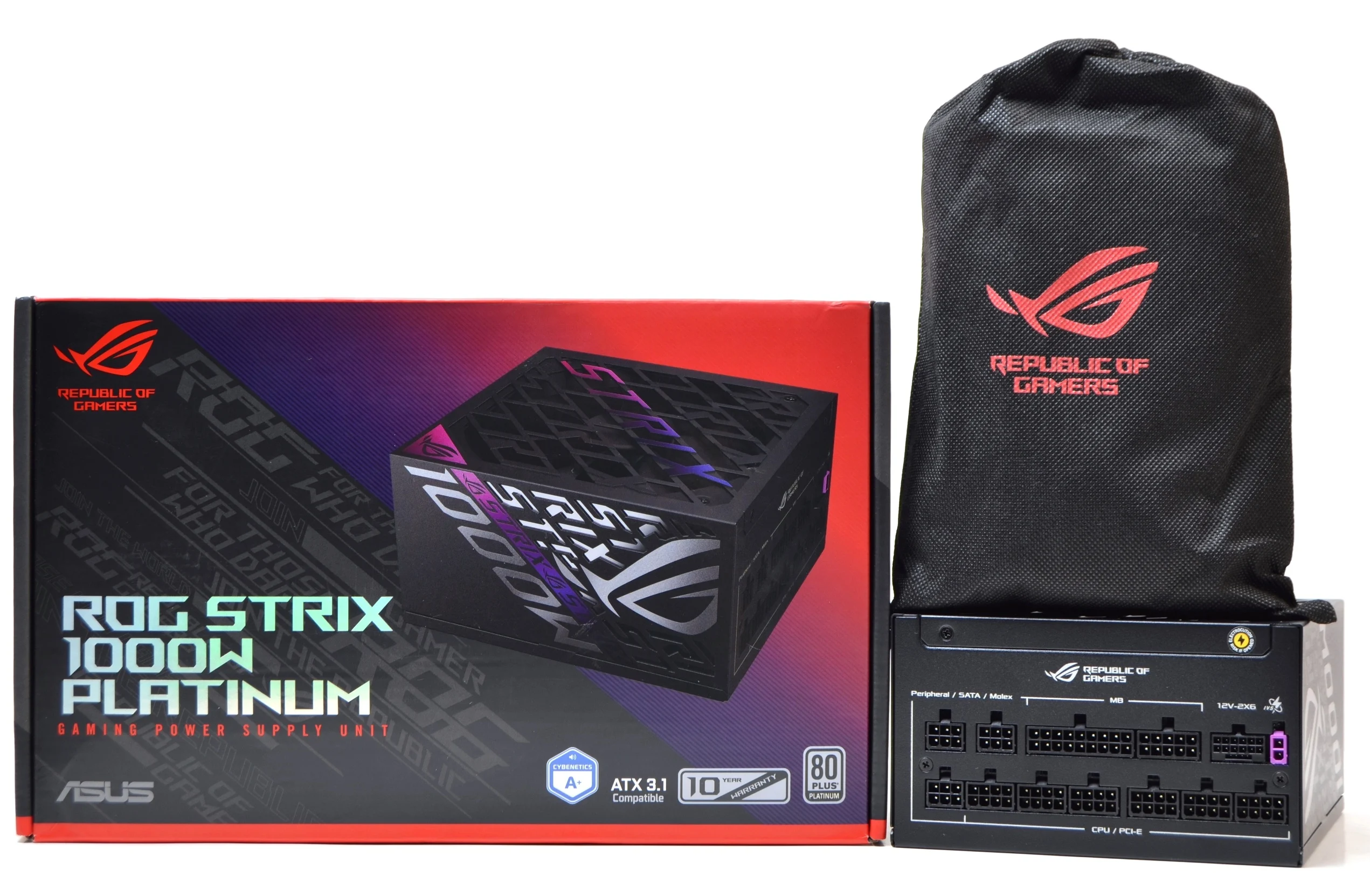

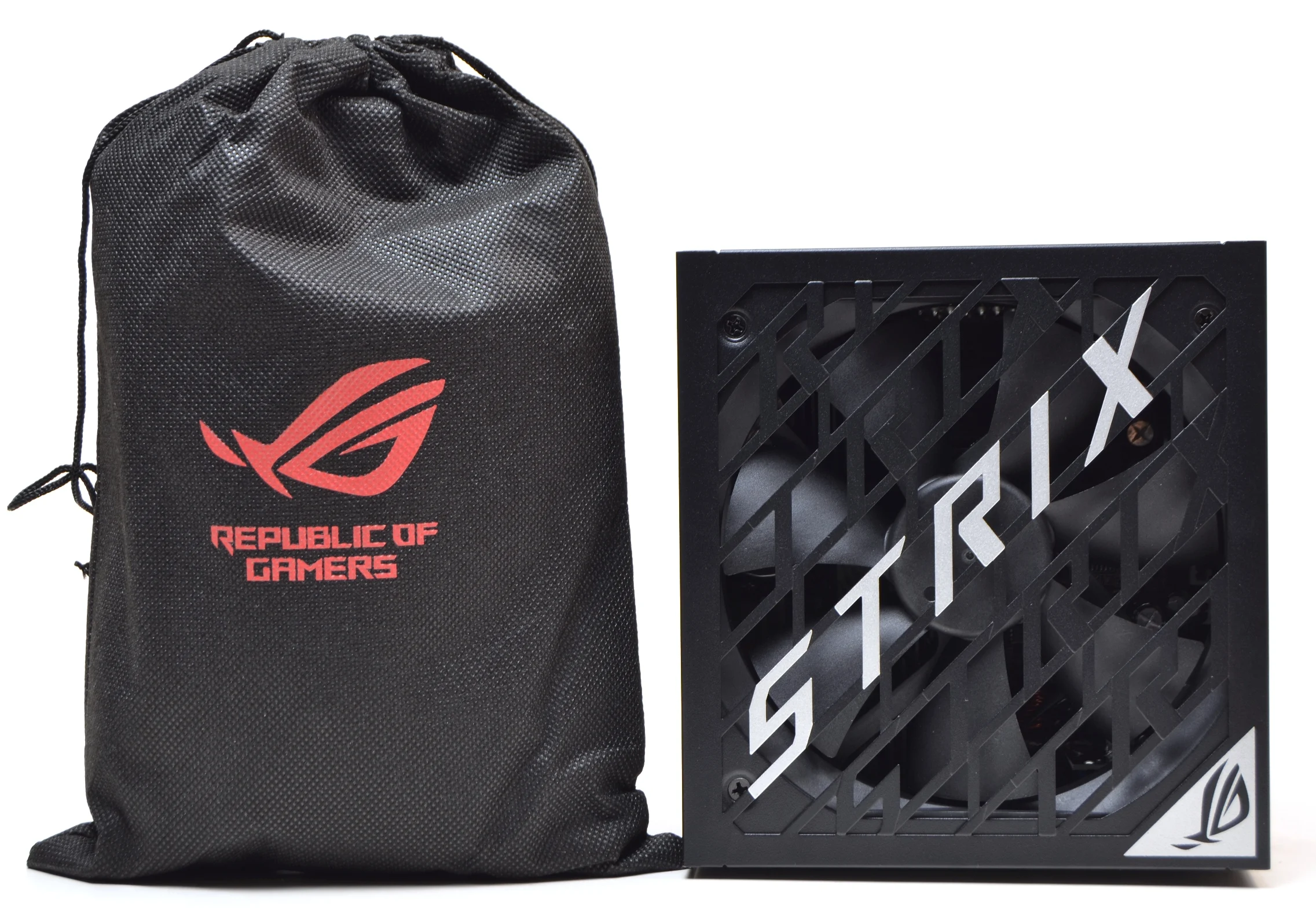

المزود و الملحقات بداخل صندوق التغليف و شنطة كبيرة لأسلاك المزود بشعار شركة ASUS و شعار Strix علي المزود نفسة

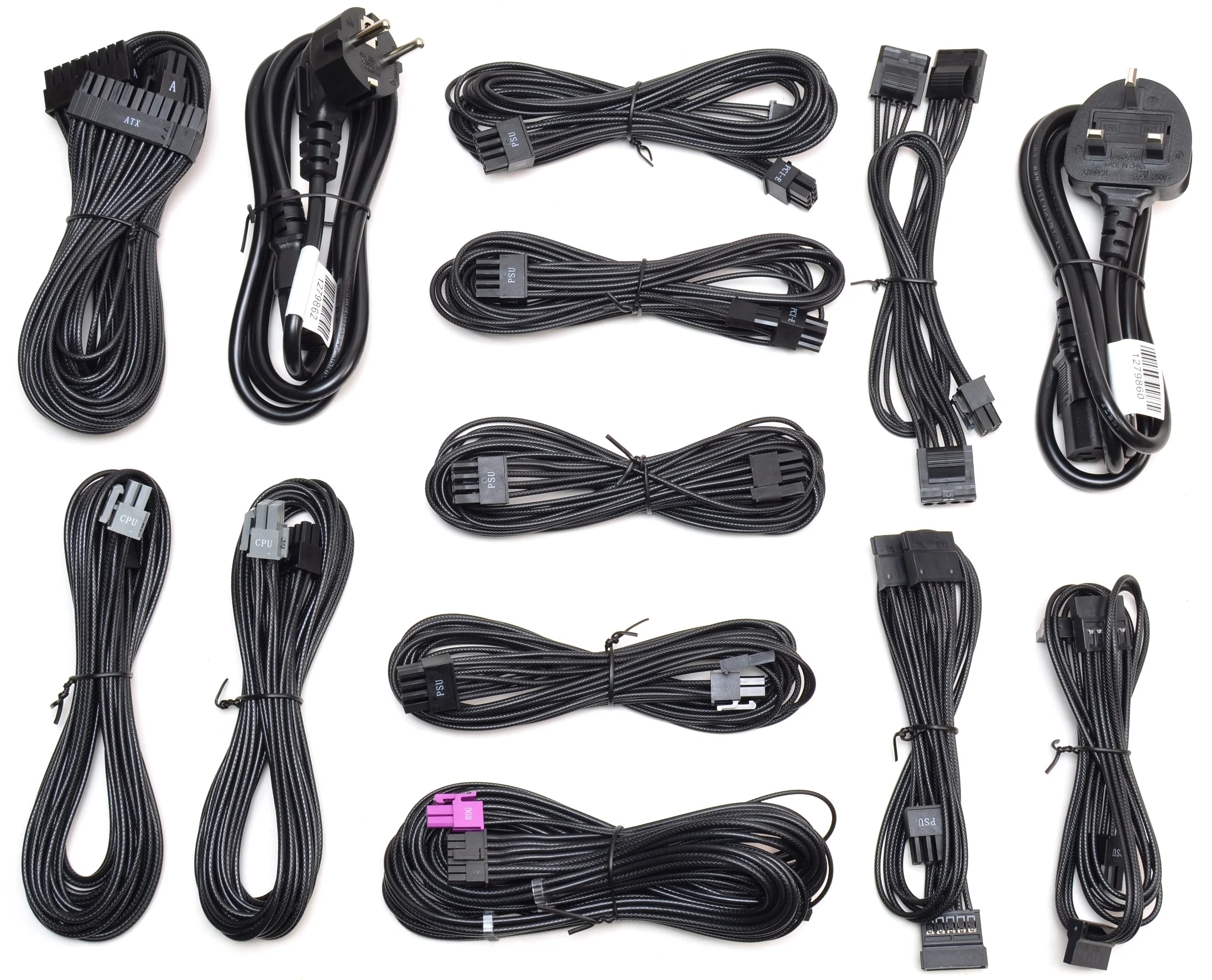

كعادة شركة ASUS في إرفاق عدد كبير من كابلات الربط وهو ما سيحتاجة المستخدم هنا حيث ان الأسلاك حرة الحركة و مرنة كثيرا لذلك سيكون هذا أمر ممتاز ، أيضا كوبون خصم 20% من موقع Cablemod لمزود الطاقة الخاص بالشركة لشراء كابلات إحترافية كما يحب بعض المستخدمين و الكثير من الشعارات لصندوق الحاسب و المزود
الكابلات الخاصة بالمزود كلها من النوع المسطح المنفرد لتتميز بالمرونة الكبيرة جدا ولكن الشركة تقوم بأستخدام التغليف شبة إحترافي لزيادة المرونة و إعطاء الشكل الجميل ،الكابلات تتميز بالمرونة و بجودة ممتازة و تقول ASUS ان بفضل هذه المرونة تكون الكابلات تنتج حرارة أقل عندما يقوم المستخدم بثنيها !
| Modular Cables | ||||
| Description | Cable Count | Connector Count (Total) | Gauge | In Cable Capacitors |
|---|---|---|---|---|
| ATX connector 20+4 pin (610mm) | 1 | 1 | 18AWG | No |
| 4+4 pin EPS12V (1000mm) | 2 | 2 | 18AWG | No |
| 6+2 pin PCIe (750mm) | 4 | 4 | 18AWG | No |
| 12v-2×6 pin PCIe (745mm) (600W) | 1 | 1 | 16-24AWG | No |
| AC Power Cord (1400mm) – C13 coupler | 2 | 1 | 18AWG | |
| SATA (400mm+120mm+120mm) | 2 | 6 | 18AWG | No |
| 4-pin Molex (400mm+150mm+150mm) | 1 | 4 | 18AWG | No |

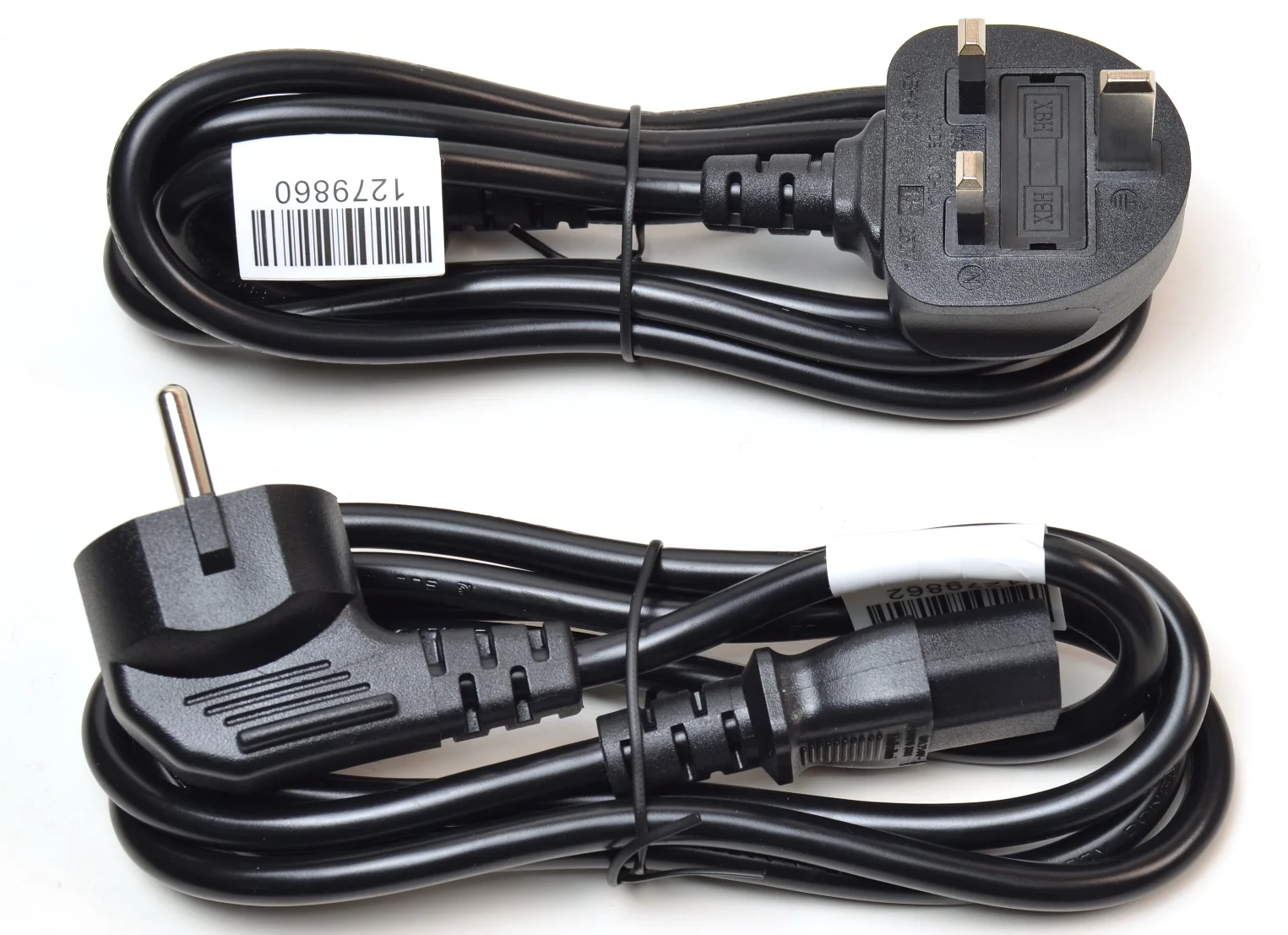

كابل الطاقة الخاص بالمزود ويمكنة تحمل 16 امبير وهو أكثر من كافي للمزود الخاص بنا اليوم و بسمك 0.75 مم وقادر علي تحمل أكثر من 1200 وات دون اي مشكلة و يوجد مع المزود كابلين وليس كابل واحد فقط للمستخدم.

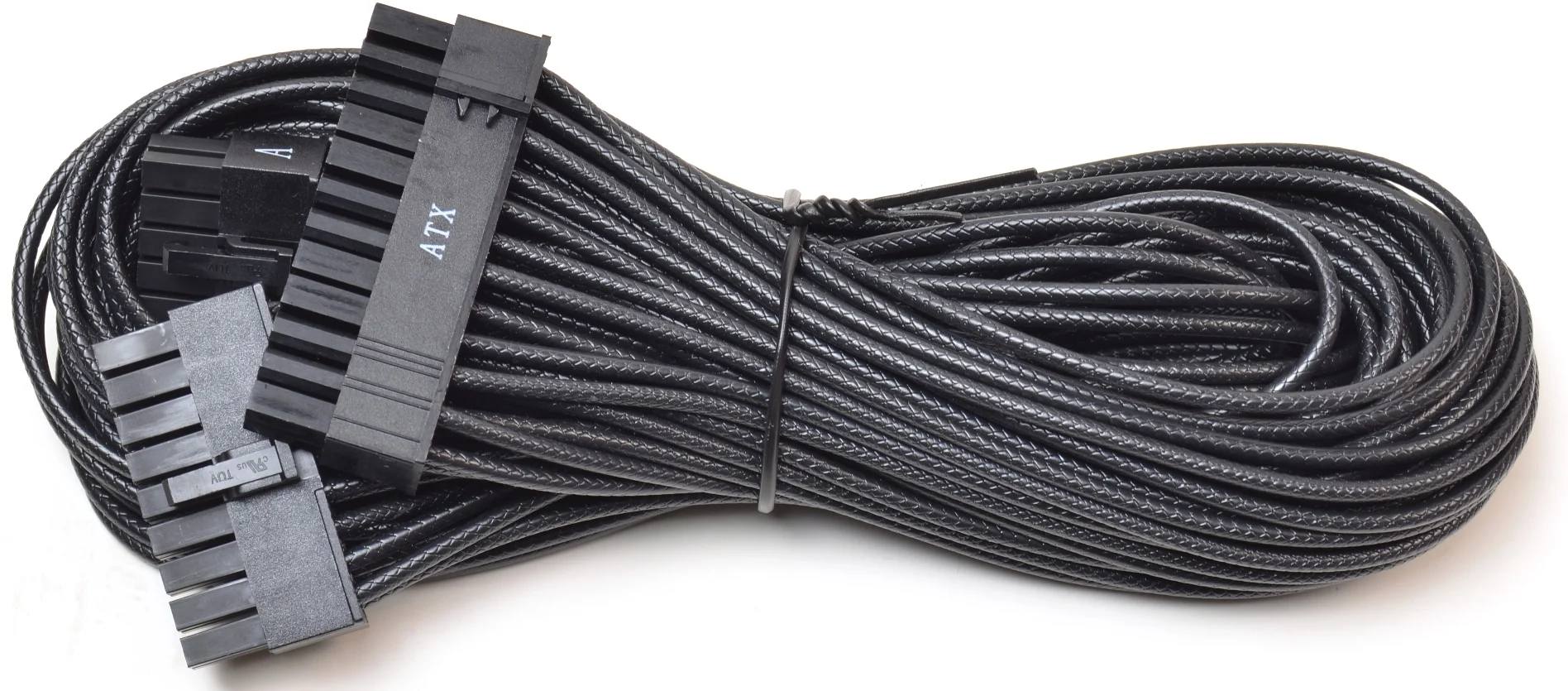

الكابل الرئيسي 24 بن و طول الكابل هو 61سم ولا يوجد اي قطع إضافية في الأطراف

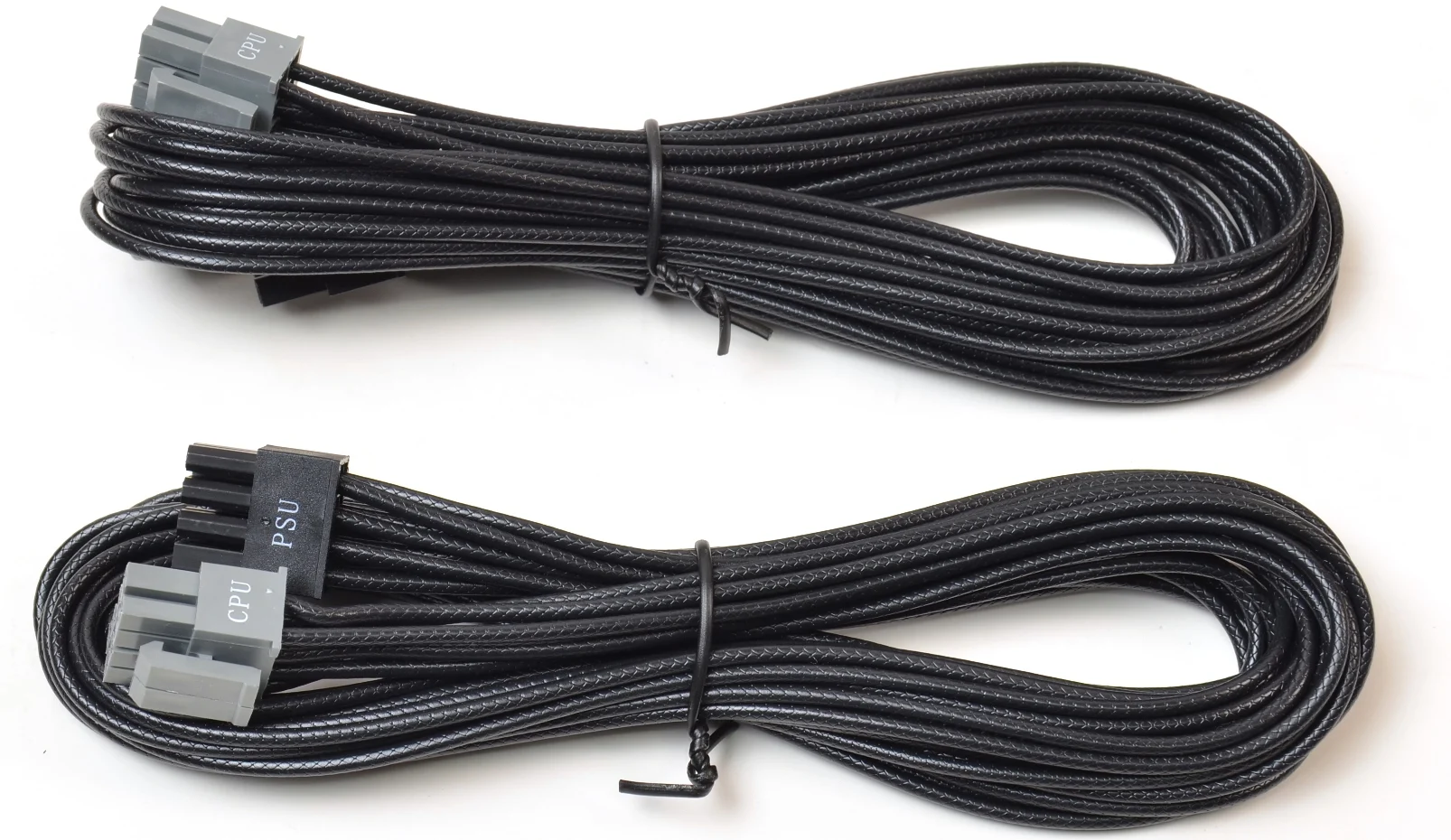

الكابل الخاص بالمعالج المركزي وأمداد الطاقة له وهو من نوع 8pin و هو يتكون من 4+4 Pin وبطول 100 سم وهو أطول كابل أراه في مزود طاقة منذ فترة كبيرة وهو مرن ويملك تحديد باللون الرمادي لسهولة التركيب و جعل حياة المستخدم أكثر سهولة حيث يتم توصيل الطرف الرمادي في اللوحة الأم و الأسود في مزود الطاقة و ستلاحظ كلمة CPU و PSU علي كل طرف منهما .

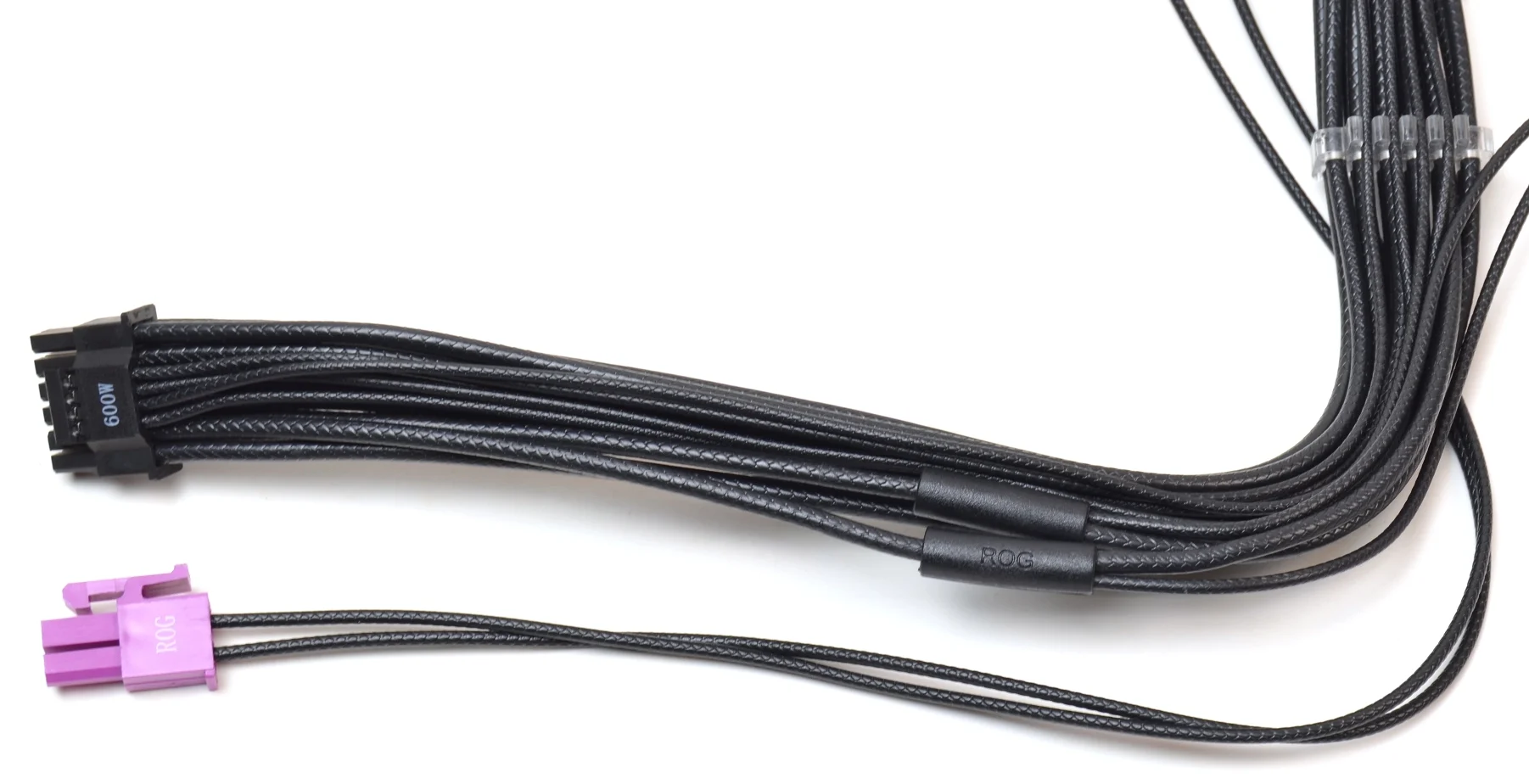

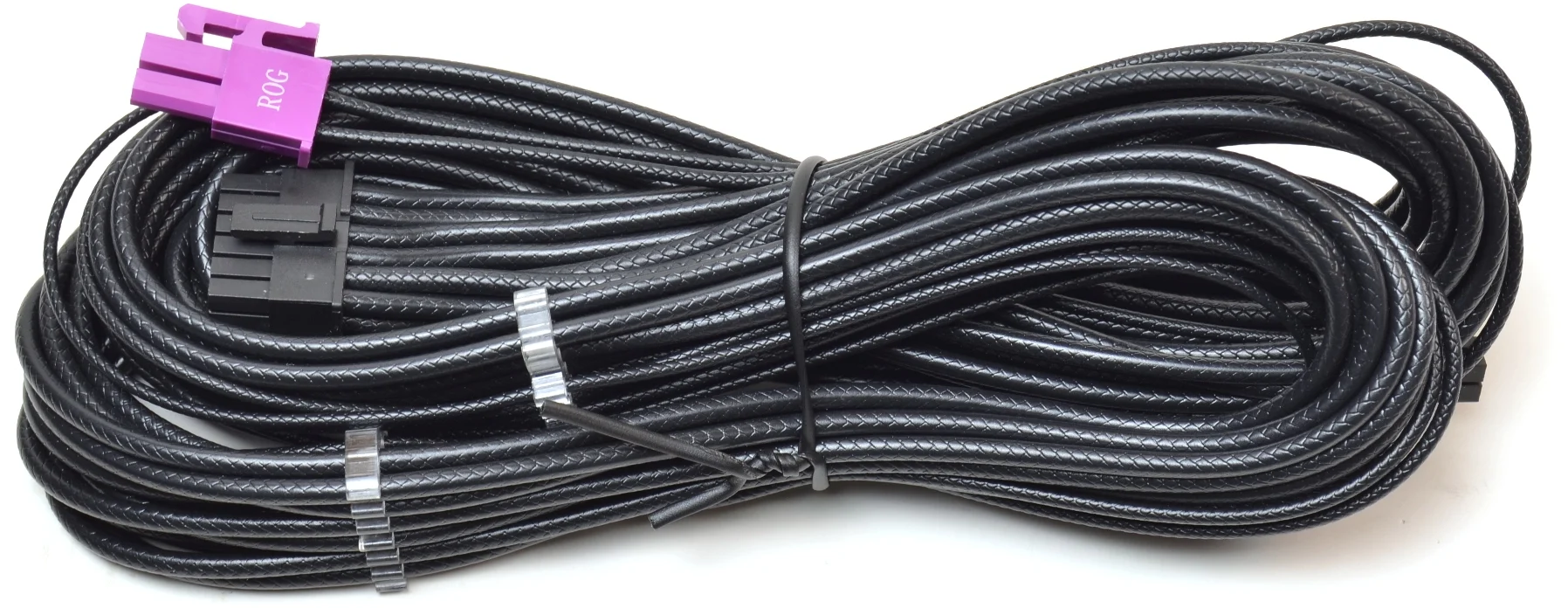

كابل 12V-2×6 الجديد بقدرة 600 وات و بتغليف أحترافي منفرد و باللون الأسود مع أطراف إضافية يمكن للمستخدم تركيبها أو عدم تركيبها و تعرف بإسم GPU FIRST ، الكابل مرن للغاية و هذه الكابلات من النوع التحمل العالي للحرارة و لديها إعتمادية مختلفة عن باقي الكابلات كما تذكر هذا ASUS في الموقع الرسمي فبفضل هذه المرونة الكابلات قادرة علي إنتاج حرارة أقل عند ثنيها من طرف البطاقة ولكن يظل تركيب الكابل بطريقة صحيحة هو الأفضل وحتي اسوس نفسها توضح هذا في دليل التركيب ، الكابلات تتبع تصنيف 16AWG الذي يتحمل 13 امبير بمفردة و الكابل مكون من عدد كبير منه مع 4 اطراف كمستشعر للكابل للتوصل بين المزود و البطاقة الرسومية ، الكابل بطول 74.5 سم و يتوفر كابل واحد فقط منة
هذا هو الكابل الوحيد الذي يملك قطعة لتنظيم الأسلاك و جعلة يظهر بشكل ممتاز و مرن للغاية ، كما تري الطرفين الإضافيين في مزود الطاقة الخاص بنا اليوم يتم توصيلهم علي طرف أرضي في المزود و طرف خط 12v في المزود و يقوم هذا الطرف بجعل اولية البطاقة الرسومية هي الأفضل لثبات أعلي ولكنة ليس للحماية من الحرائق او غيرها

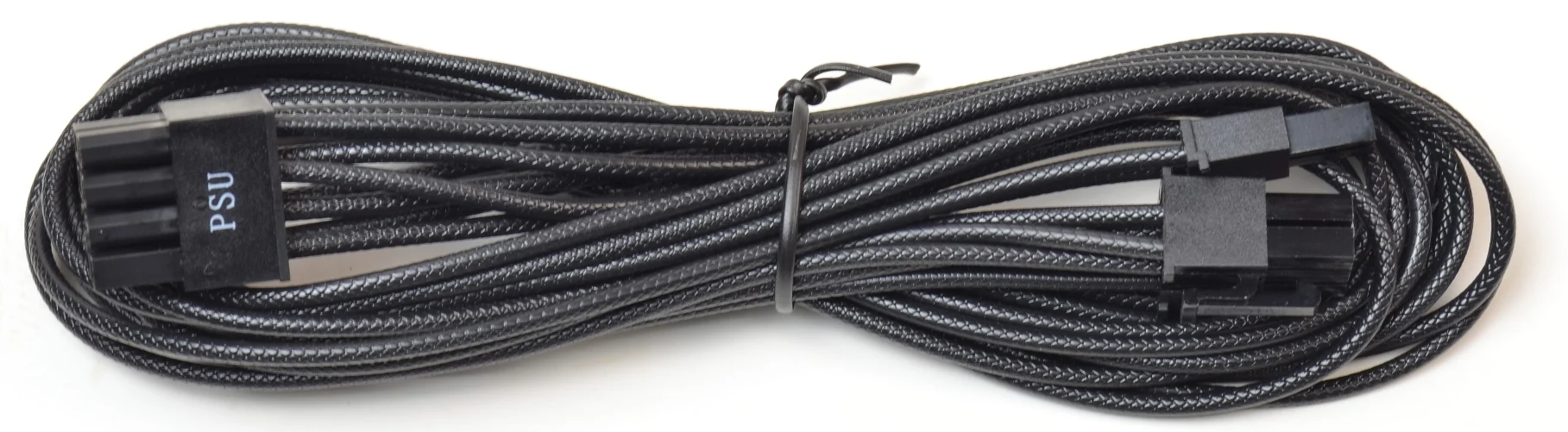

المزود يملك 4 كابلات من نوع 8Pin و يملك الكابل الواحد منفذ 8pin و يتم تقسيمهم إلى 6+2 ! وهي الطريقة المفضلة لي في التوصيل و الأكثر إحترافية بكل تأكيد .

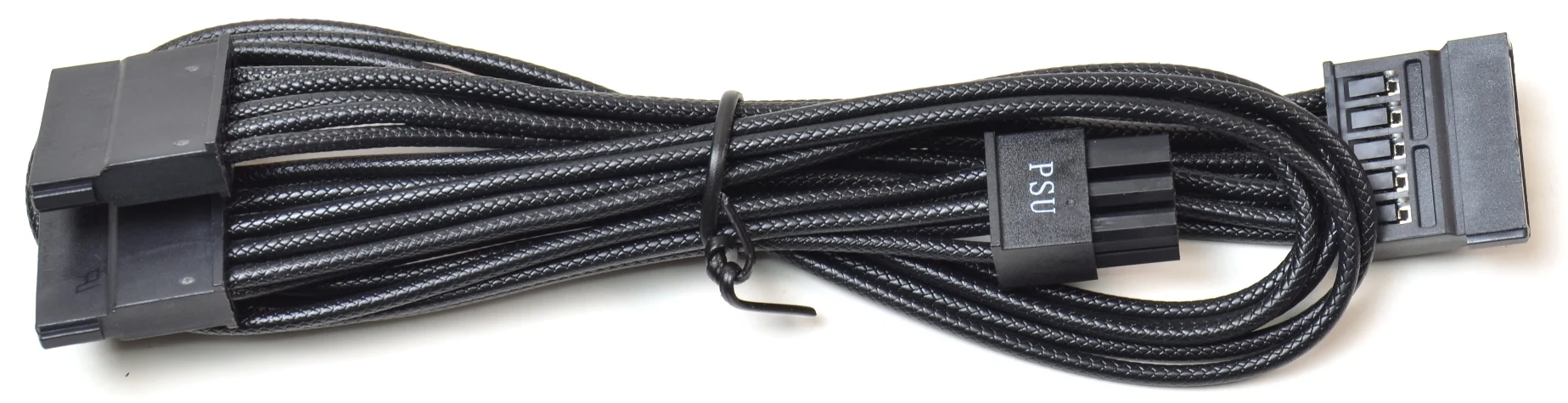

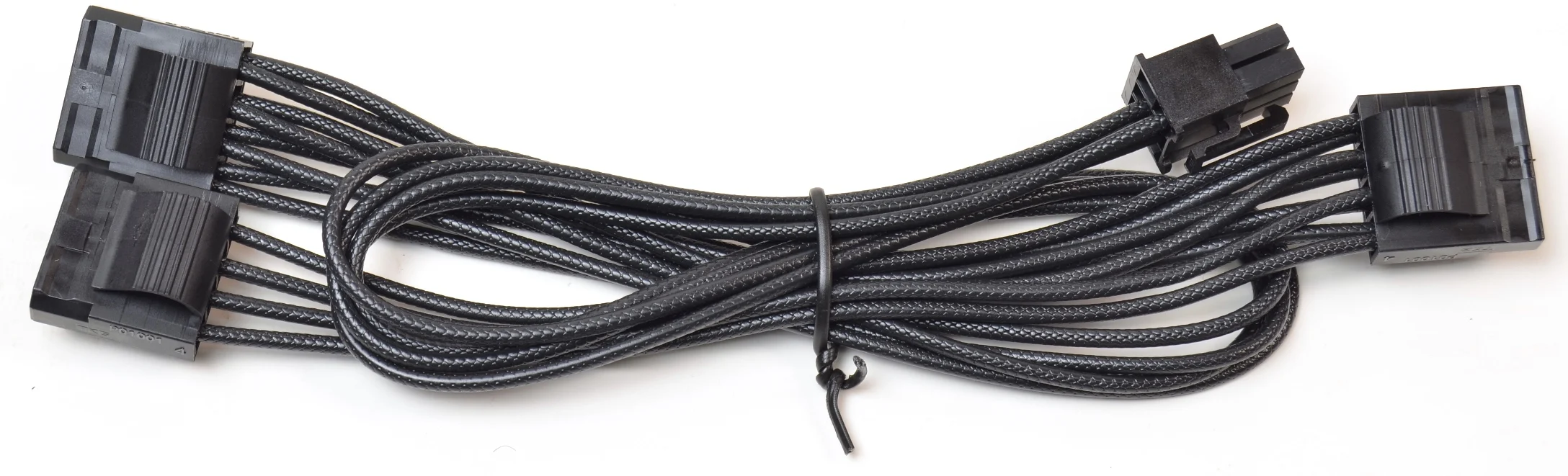

الشركة تقدم للمستخدم كابلين من نوع Sata بطول 400 سم ثم منفذ كل 12 سم لنصل إلى 6 منافذ Sata يمكن استخدامهم ، أيضا الشركة تقدم للمستخدم كابل Molex بعدد 3 منافذ كل منفذ علي بعد 15سم من المنفذ الأول بطول 50 سم ولا يوجد منفذ FDD التقليدي !

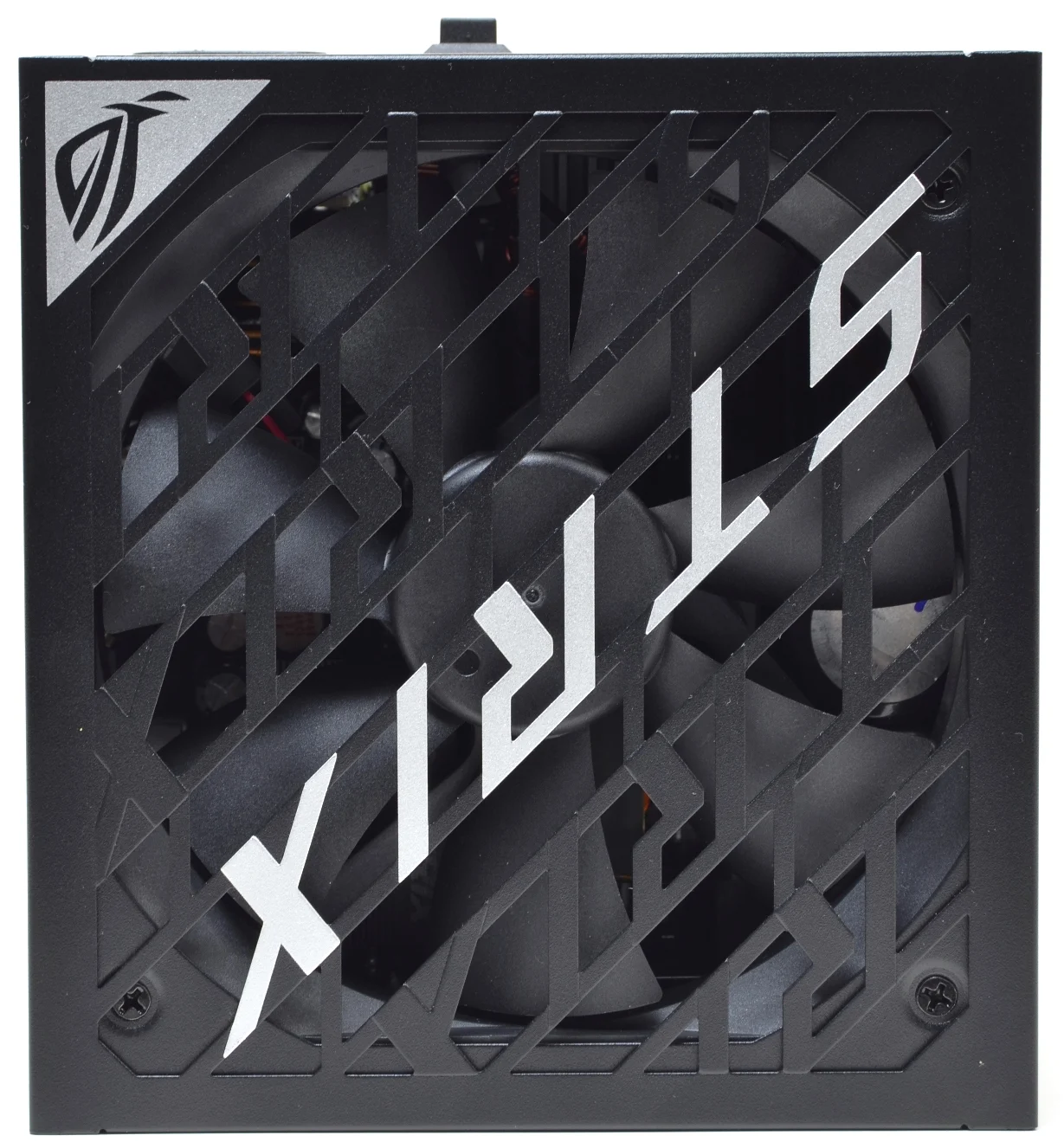

مزود الطاقة يأتى بمروحة بحجم 140مم من نوع Double Ball Bearing وهى المراوح الأفضل من حيث العمر الأفتراضي الأطول بكل تأكيد و غير مزعجة الحقيقة حتي علي عدد اللفات المنخفضة ليس لها صوت يذكر ! ، المروحة لا تعمل سوي بعد سحب طاقة 400 وات و خاصية Fan Stop !

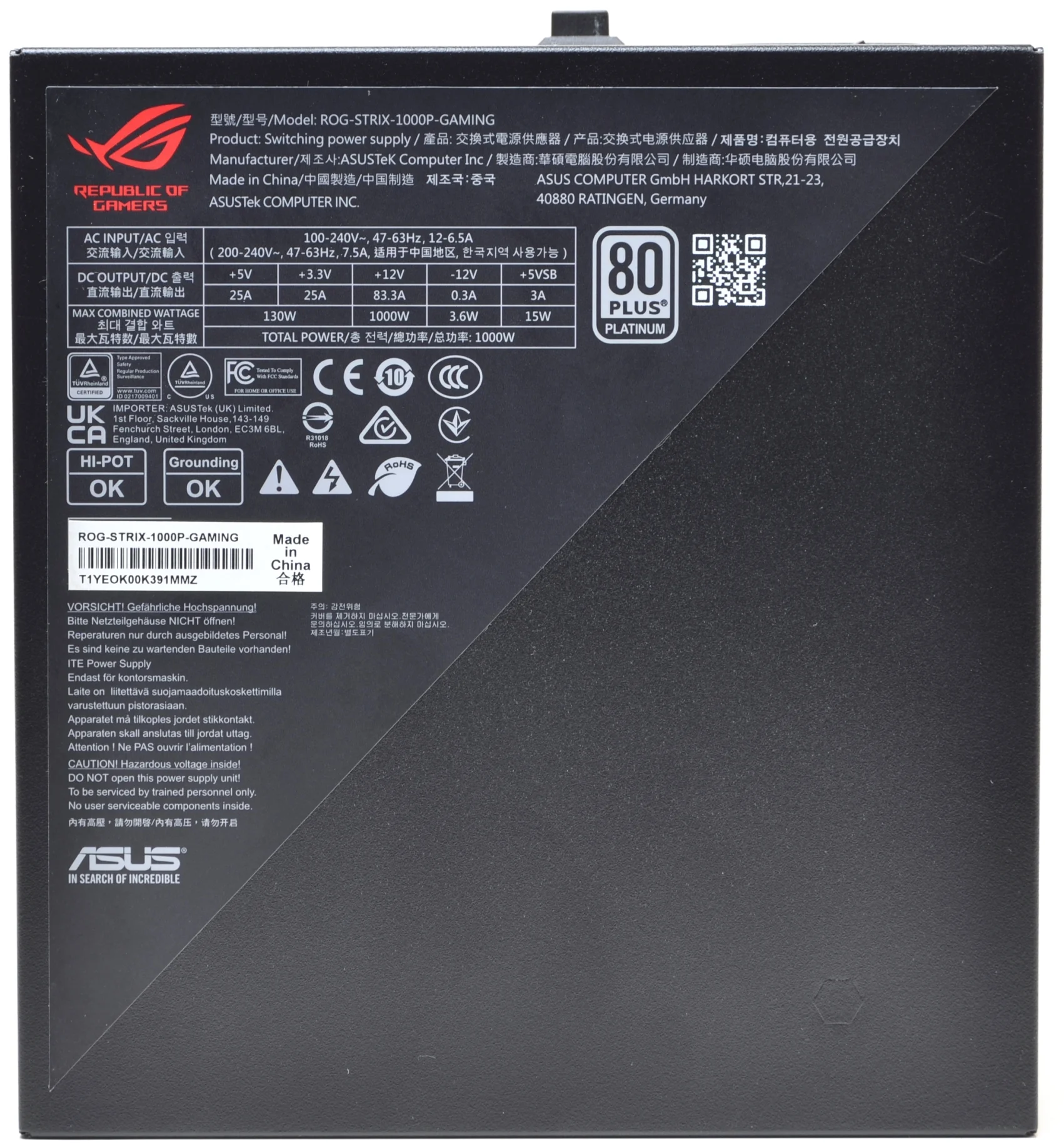

المزود يأتى بقدرة 1000 وات و شهادة Platinum حسب الفولتية المستخدم مع تصميم من نوع DC to DC كما تم شرحة في اول المراجعة و توزيع خطوط الطاقة علي المزود بشكل تفصيلي ، المزود تخطي أختبارات TUV و Cybenetics لسلامة المنتجات و الجودة و غيرها من الاختبارات الصارمة و يملك خط واحد للتيار بقدرة 83.3 امبير وهو ما يعني 1000 وات لخط 12v .

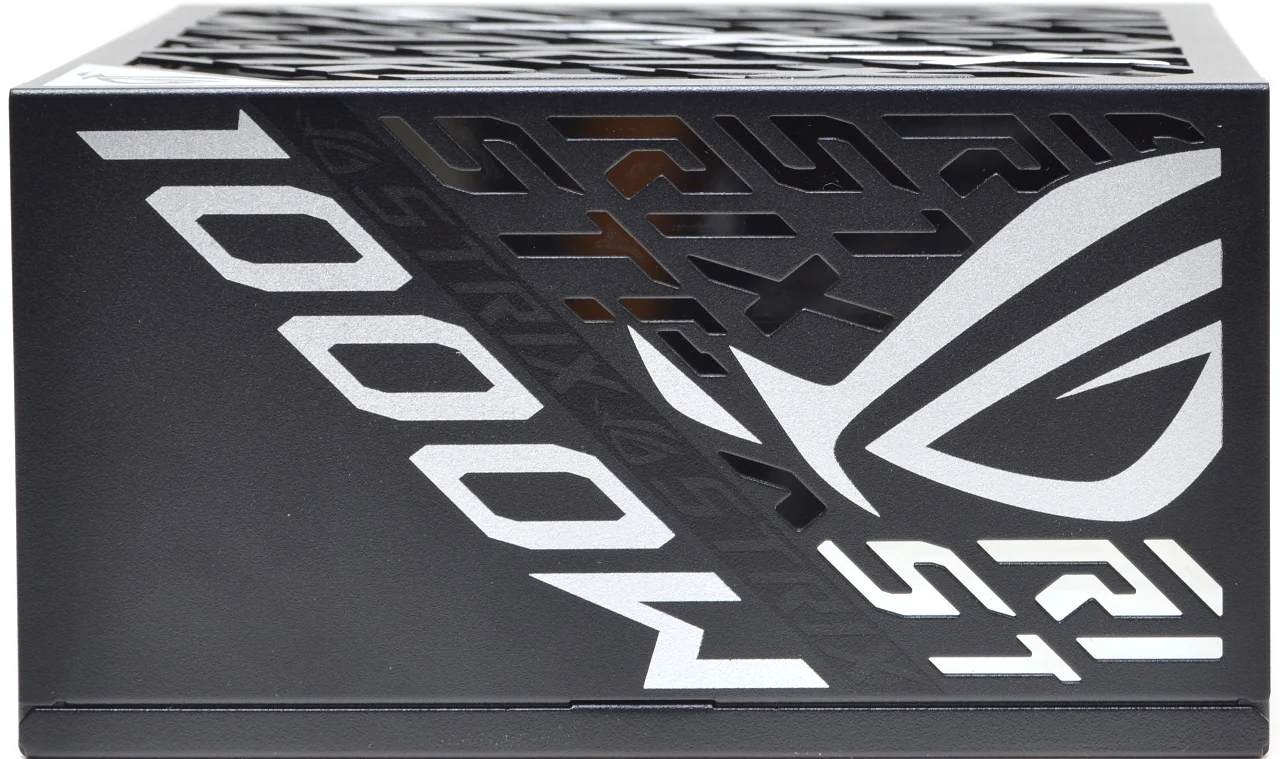

المزود من الجانب يملك جزء لامع يعمل بتأثير المرايا لجعل المزود بشكل جمالي ممتع لعين المستخدم و زيادة الشعور بالإختلاف و الفخامة

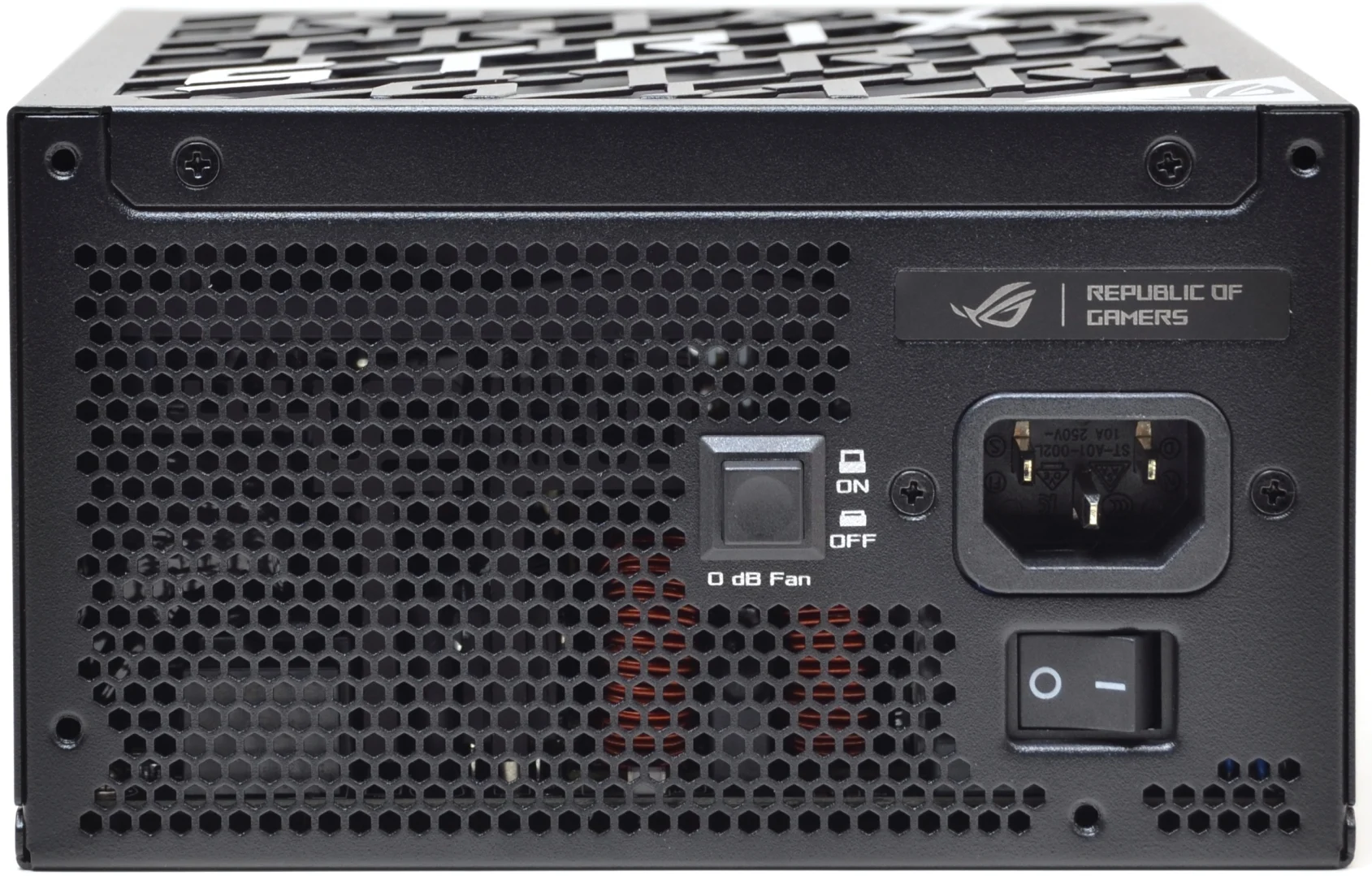

الفتحات الخاصة بالتهوية لمزود الطاقة من الخلف و المزود لا يحتاج إلى زرار تحويل حيث ان المزود يعمل علي الفولتية الداخلة له بشكل تلقائي ، ايضا يوجد زر للتحكم في المروحة و إلغاء تقنية Fan Stop لتعمل المروحة حتي إذا كان مزود الطاقة يسحب أقل من 400 وات

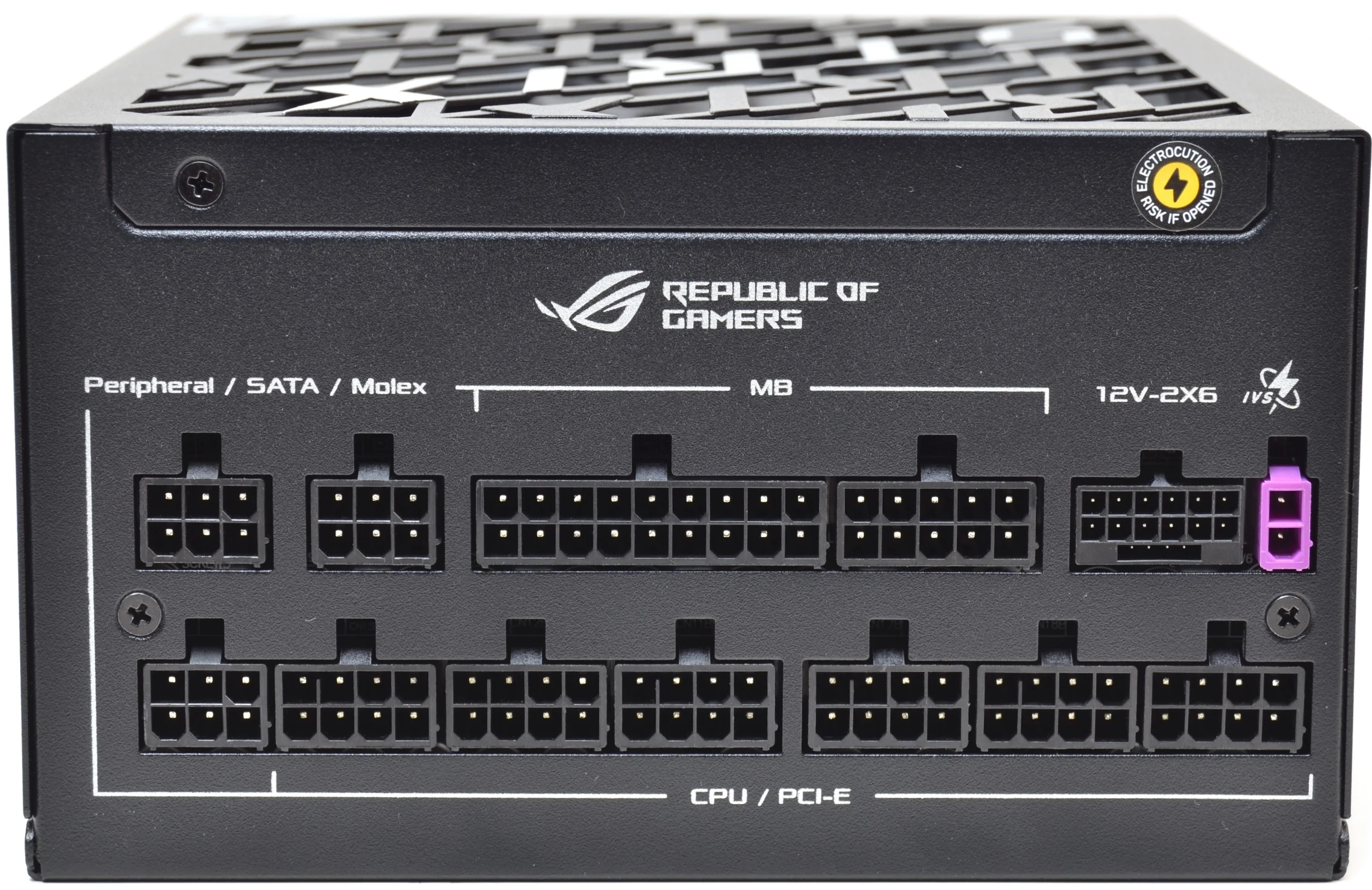

المكان الخاص بتركيب الكابلات و تصميم بسيط محدد بشكل جيد للمستخدم حيث ستجد توضيح لكل المنافذ مكتوبة علي المزود VGA و CPU و منفذ 12v-2×6 بمفردة بشكل واضح ، ستجد ان كل منفذ مكتوب عليه التفاصيل الخاصة به ، ستقوم بالتركيب حسب احتياجاتك بكل تأكيد

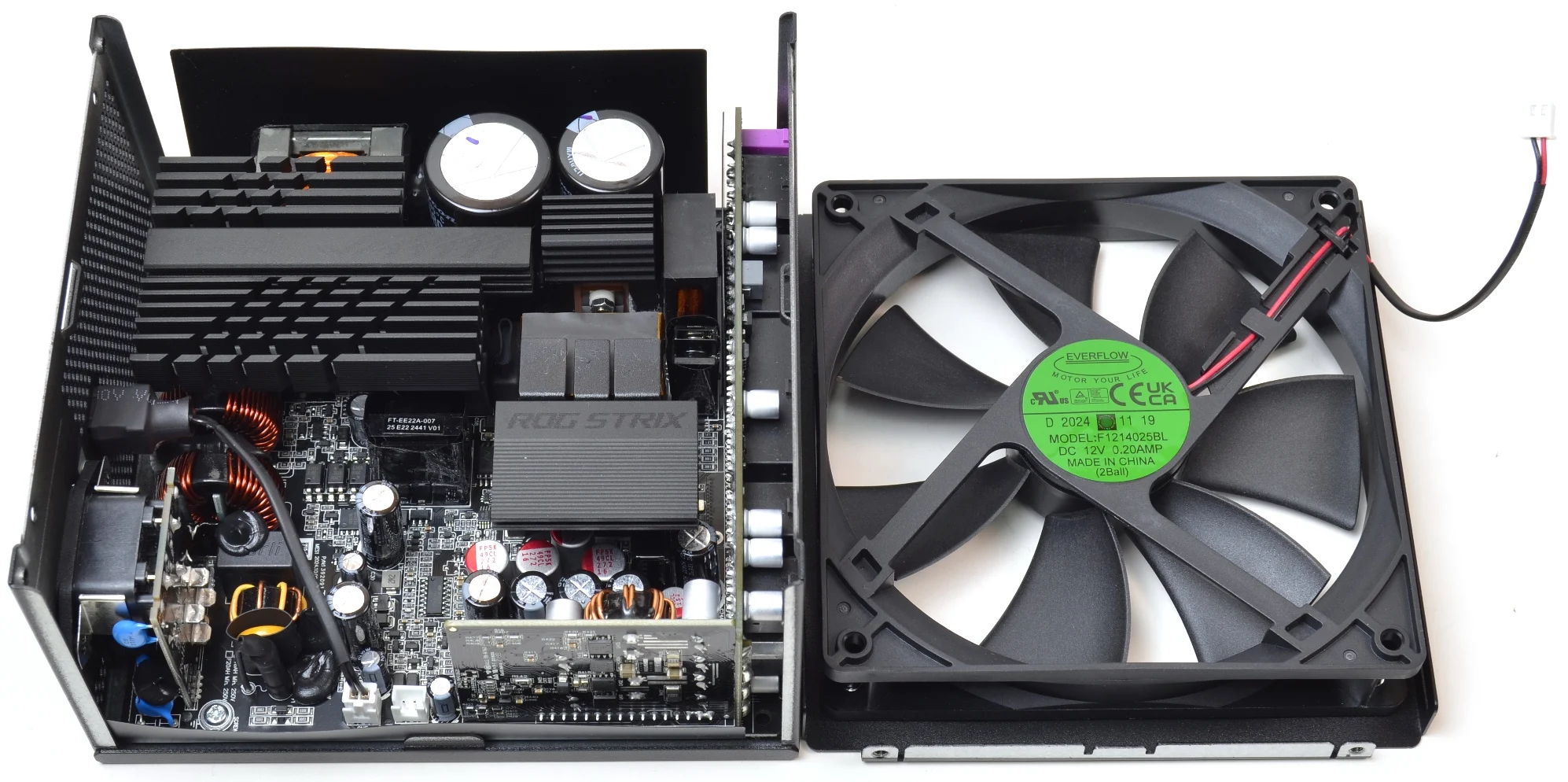

نظرة في العمق !

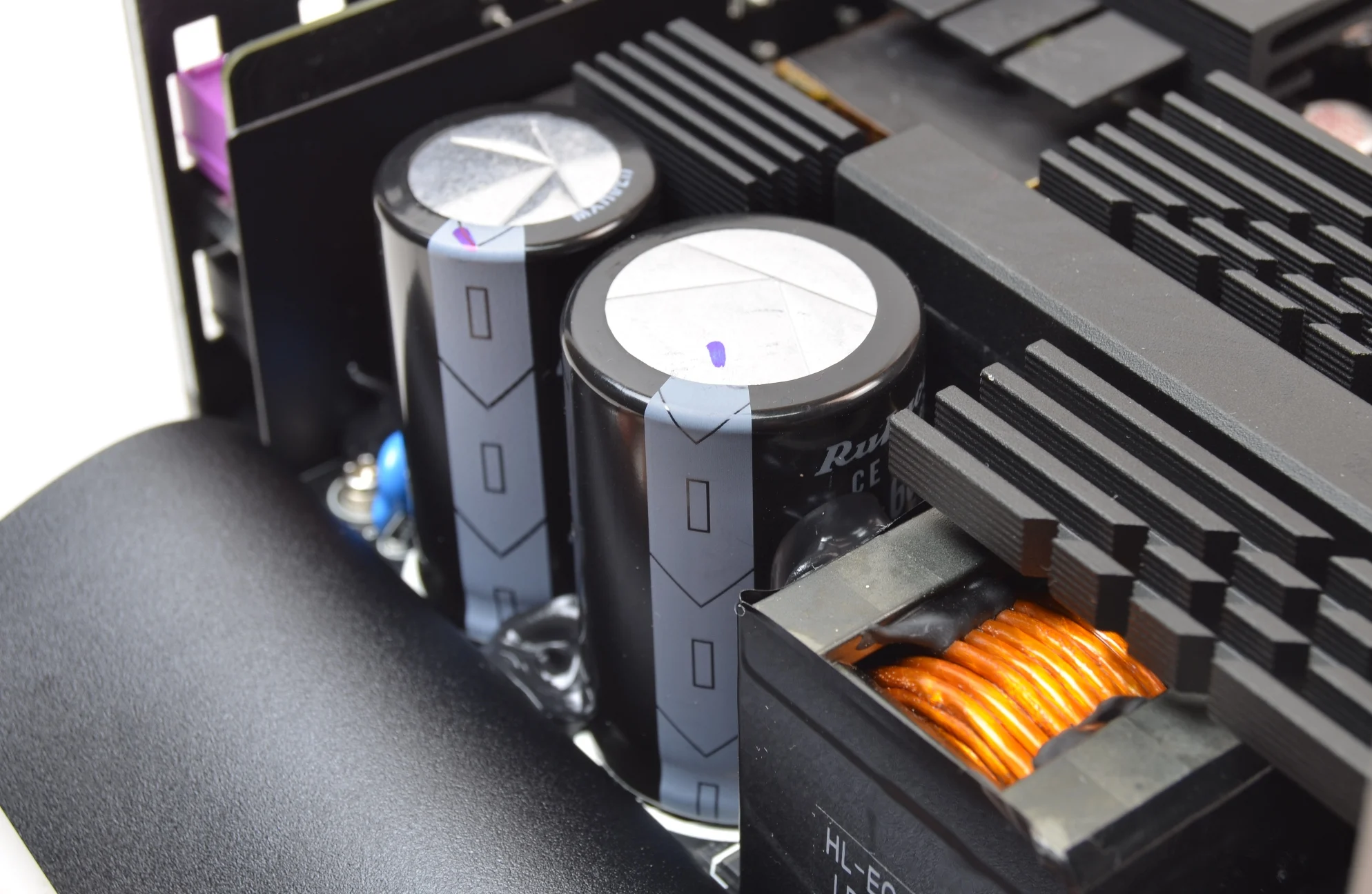

مكقات يابنية من شركة Rubycon بقدرة 680+330uf بشكل مزدوج وهذه هي المكثفات الرئيسية ، ايضا كافة المكثفات المستخدمة هنا هي مكثفات يابانية صلبة من نفس الشركة ففي معظم الوقت او من شركة Nippon اليابانية

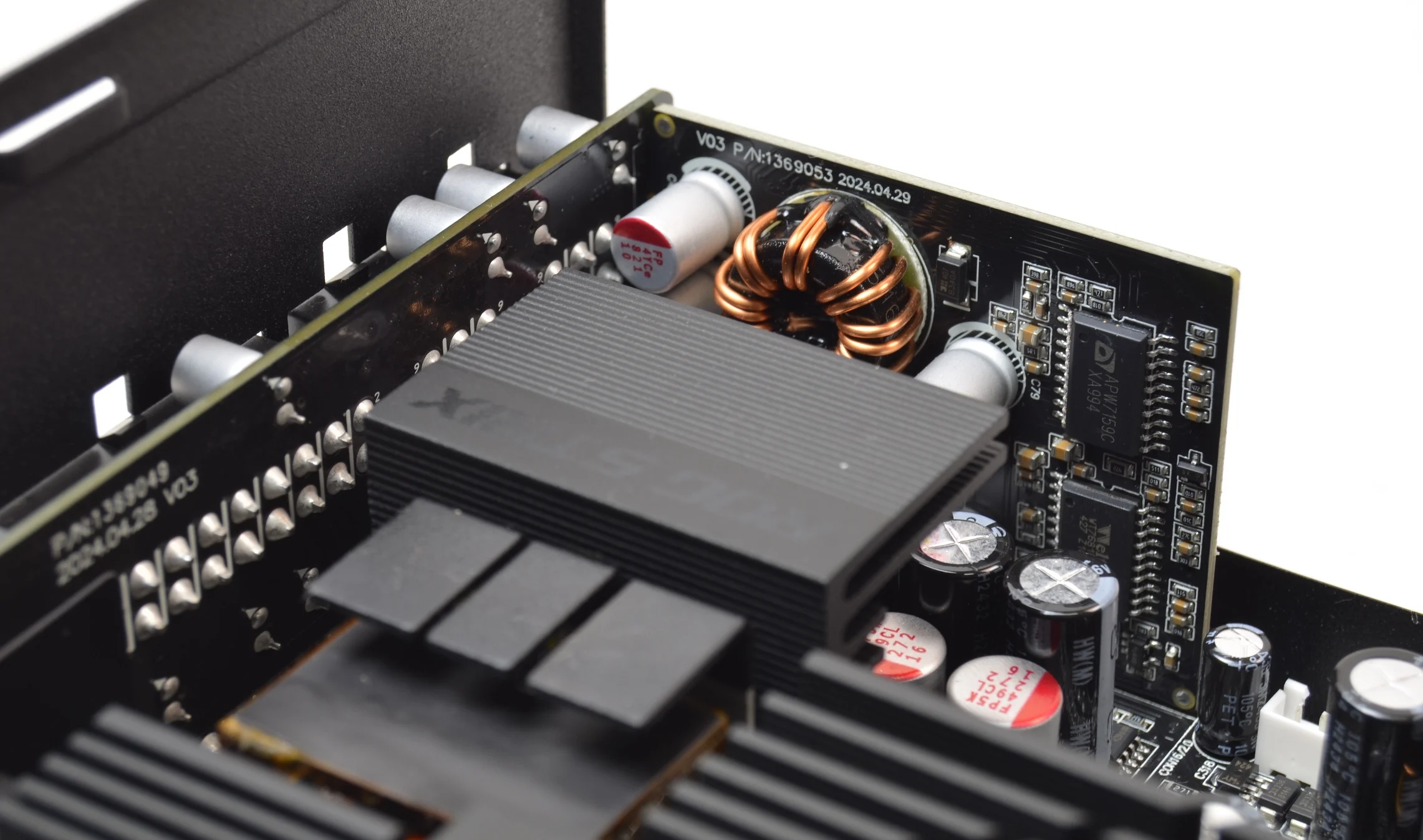

الجزء الثاني من الدائرة و المكثقات المختلفة وهي مكثقات يابانية ، المحولات الصفراء وهي محولات DC to DC لتقديم الفولتيات الخاصة بالمزود بداية من 12v حتي 3.3v و بالطبع كما ذكرنا لكم الشركة تقوم بعمل تصميمات خاصة للمزود وهي فعالة

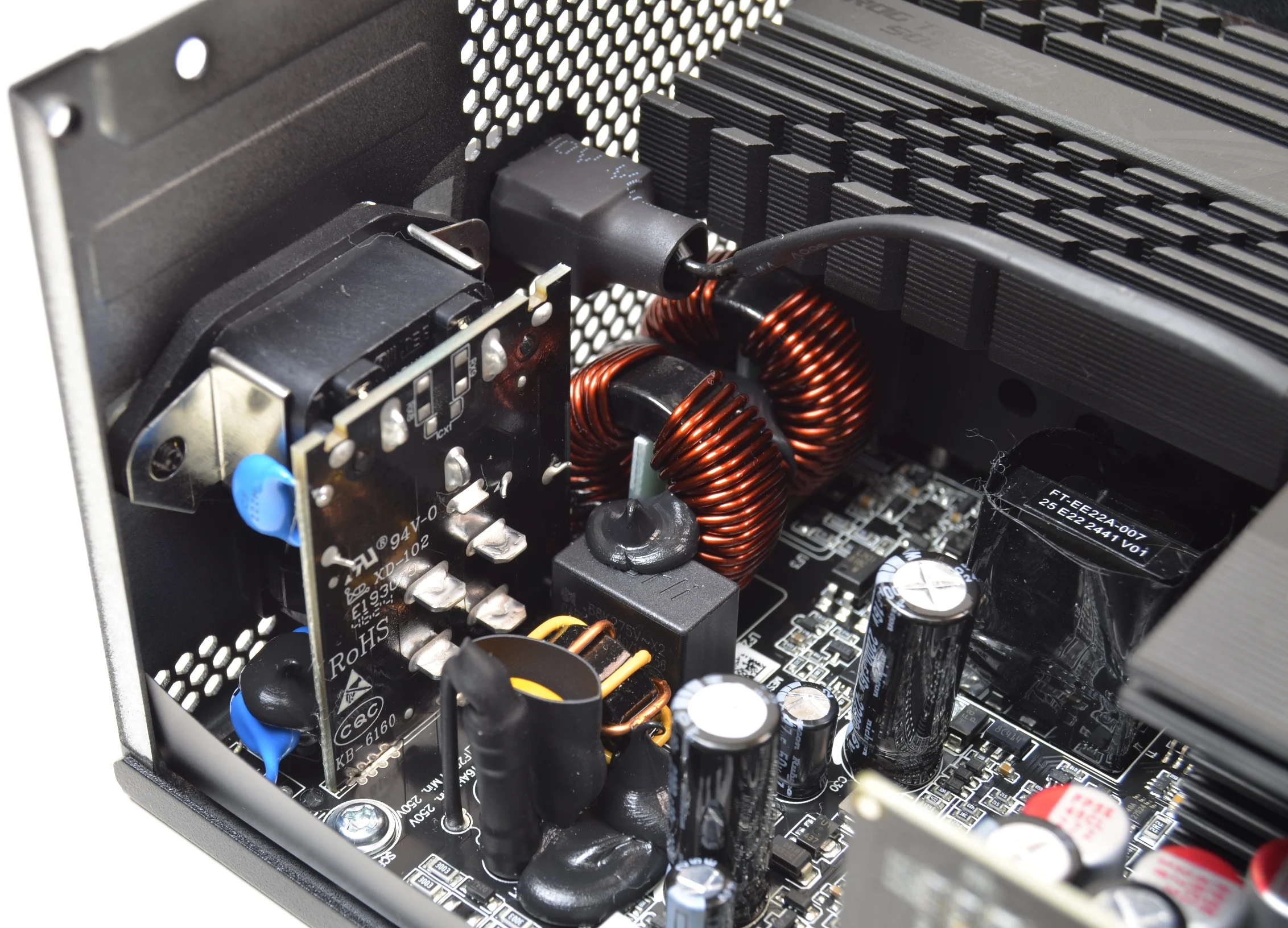

الجزء المسؤل عن الحماية والتيار الكهربي الزائد و غيرها من أمور و تقوم ASUS بعزلة بصورة جيدة جدا عن باقي مكونات الدائرة ، أيضا جودة اللحامات جيدة جدا كما نري.
فى هذا الصورة ستجد محولات APFC Converter الخاصة بالمزود و المسؤلة عن تثبيت التيار و تصحيحة بشكل كامل لفولتيات 12v و 5v أسفل التبريد الخاص بالمزود

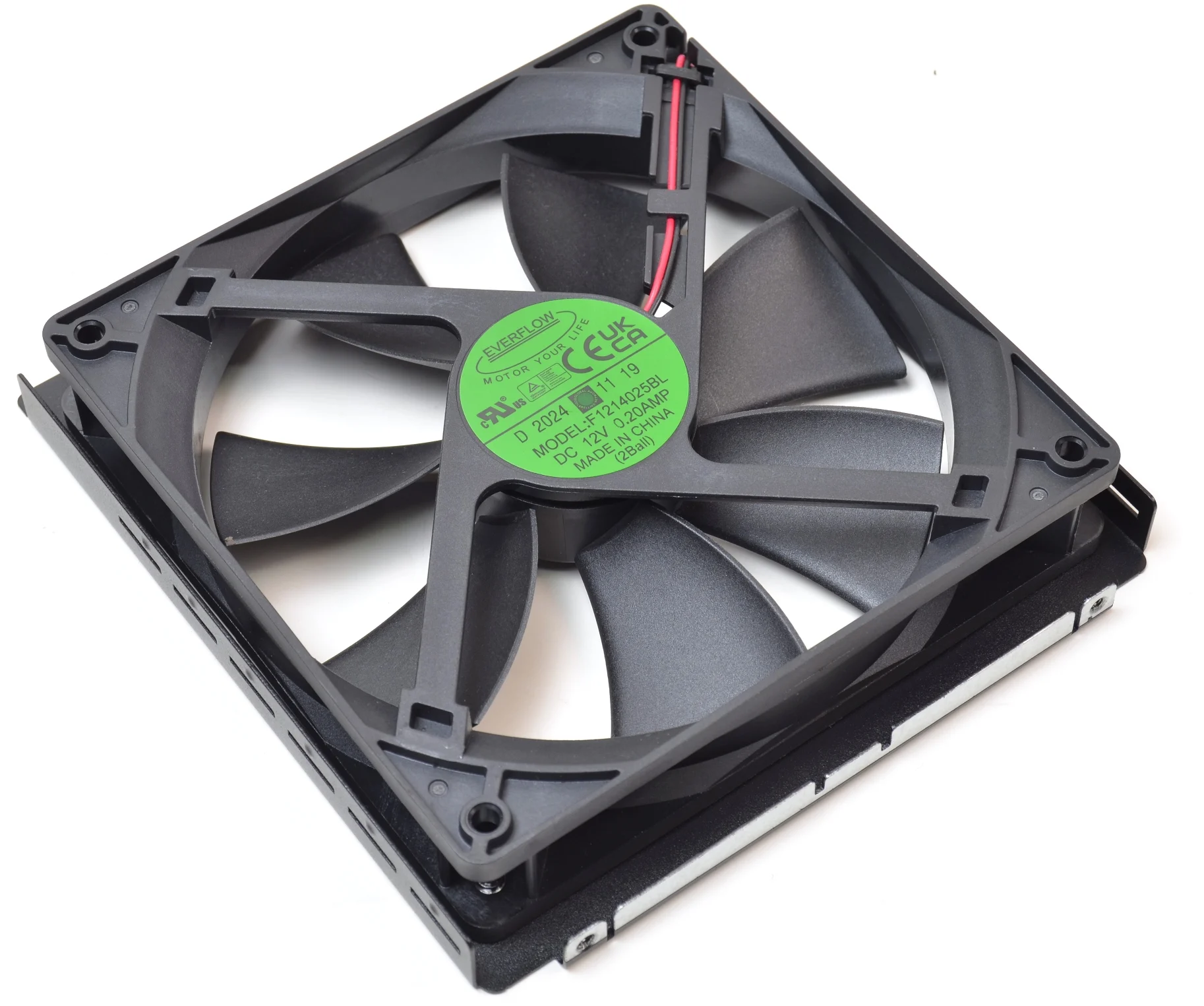

المروحة من شركة EVERFLOW بحجم 135 مم و تقنيات Double Ball Bearing و بموديل F1214025BL و المروحة لا تملك معدل إزعاج عالي ولن تسمعها تقريبا أثناء عمل المزود خاصة انها نادر ما تعمل حتي مع سحب أثناء الأختبار وصل إلي 600 وات تقريبا لفترة طويلة يمكن ان يظل المزود دون ان تعمل المروحة !
جودة اللحامات علي المزود جيدة جدا
Performance Summary From Cybenetics
Ripple Measurements 230V
هذه الأرقام من شركة CYBENTICS لأختبارها المزود بأجهزة أحترافية و الجزء القادم هو اختبارات عملية من خلالنا
الأداء العام للمزود

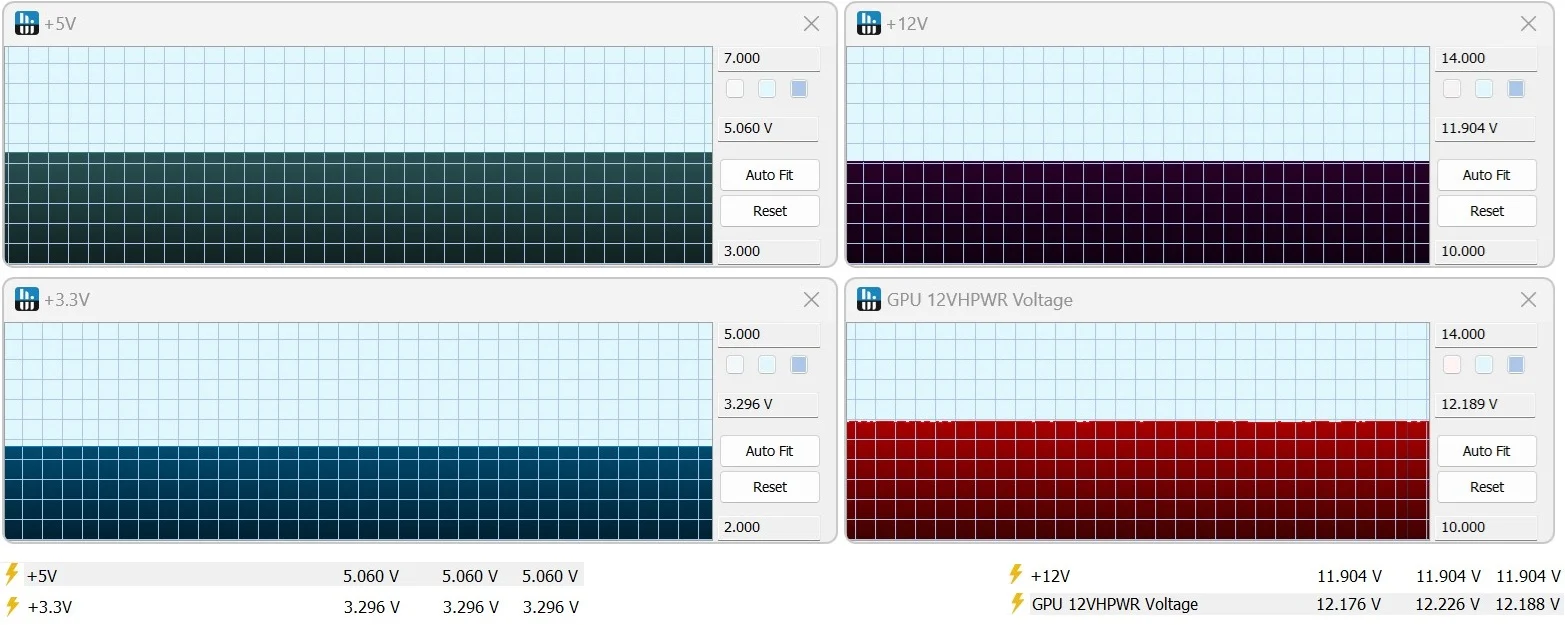

التذبذب جيد جدا في خطوط الطاقة كما تري في برنامج الأختبار مع بطاقة RTX 4070 Ti مكسورة السرعة و معالج Ultra 9 285K مفتوح حدود الطاقة لنتكلم عن الحدود الدنيا والقصوي
12V ripple suppression
| 650W | 5-13mV |
خط التيار الكهربي 12v الحدود المسموح بها للعمل من شركة intel هي 11.2v كحد ادني حتي لا يكون الجهاز غير مستقر المزود الخاص بنا وصل إلى 12.176 أثناء التحميل اي لا يوجد اي انخفاض وهو شيء ممتاز خاصة ان هذه التجربة باستخدام GPU-First ، كذلك الخط الخاص بالتيار الكهربي 5v وكذلك خط التيار 3.3v ممتاز ـ كل هذا ضمن النطاق المسموح به ليكون جهازك مستقر ، تم سحب اكثر من 650W من المزود عن طريق كسر السرعة للبطاقة الرسومية و المعالج المركزي مع تشغيل تبريد مائي و عدد من وحدات التخزين و النتائج جات مطابقة لما تقدمة تقارير شركة Cybenetics
التعليق النهائي
تقدم ASUS اليوم مزود طاقة مميز في أكثر من نقطة بداية من الكابلات الأكثر مرونة بصورة واضحة مقارنة بمعظم المزودات الأخري وهو ما سيسهل عمل المستخدم في تنظيم الكابلات مرورا بإضافة GPU First لوضع الأولوية لثبات التيار للبطاقة الرسومية ثم يليها المعالج المركزي مع الكثير من الملحقات المميزة مع المزود و مكثفات يابانية و تصميم تبريد معدني كبير للمكونات الداخلية و إستخدام موسفت Gan Fet للحصول علي حرارة أفضل كل هذا جعل المزود شبة صامت ولن تسمع صوتة تقريبا و بالطبع ضمان 10 سنوات و شهادة بلاتينية من كافة الشركات و مروحة Double Ball Bearing يقدم للمستخدم مزود طاقة إحترافي يمكن الإعتماد عليه بكل تأكيد مع دعم ATX 3.1 و يمكن ترشيحة بسهولة ولكن ASUS تضع سعرها الخاص لهذا المزود وهو السعر المرتفع نسبيا مقارنة بالوحدات المنافسة له !
1- شهادة Platinum للمزود الخاص بنا اليوم سواء قمت بتشغيلة علي فولتية 115v او 220v سواء كان مع شهادات 80+ او شركة Cybenetics
2- إستخدام موسفت GAN FET للحصول علي حرارة أقل و إزعاج أقل كنتيجة لذلك
3- كابلات مرنة ممتازة وبجودة ممتازة -18AWG-16AWG حسب الكابل
4- مكثفات يابانية صلبة حتي 105c مع تصميم DC to DC
5- مروحة Double Ball Bearing لتقدم أداء ممتاز مع إزعاج ممتاز و بجودة جيدة جدا
6- منفذ 16Pin من نوع 12V-2×6 بقدرة 600w من الجيل الجديد
7- خط تيار كهربي واحد بقدرة 83.3 امبير لدعم كافة البطاقات الرسومية
8- اداء جيد جدا أثناء الأختبار العملى
9- وجود منافذ 8Pin التقليدية للبطاقات الرسومية
10- تقديم 10 سنوات ضمان هو إضافة مميزة للمستخدمين
11- المتعلقات الموجودة ممتازة
12- المروحة تعمل بتقنيات Fan Stop قبل ال400 وات
13- يمكن التحكم في المروحة من الزر الخلفي للمزود
14- إضافة لون مختلف للكابلات الخاصة بالـ CPU يجعله طريقة سهلة للتركيب الصحيح
15- تصميمات خاصة لتبريد مزود الطاقة من الداخل هو لمسة جمالية من الشركة لمحبيها و محبي التقنية
العيوب :
– سعرة مرتفع نسبيا بالرغم الجودة المميزة للمزود
– عدد كابلات SATA منخفض رغم انه كافي ولكنة يظل منخفض لبعض المستخدمين الذين يحتاجون إلي أكثر من 6 منافذ
– كنت اتمني وجود تغليف إحترافي للكابلات من النسيج ليضع المزود في مكانة أعلي للمستخدمين
السعر في مصر : المزود متوفر في مصر بأسعار تبدأ من 12000حتي 12500 جنيه تقريبا
الخلاصة
مزود ASUS ROG STRIX 1000w Platinum بقدرة 1000 وات و شهادة بلاتينية من ASUSهو أحد أفضل المزودات التي يمكن ان تقتنيها بسبب مميزات الشركة المضافة للمزود وجودة المكونات المستخدمة بداخلة لضمان صوت هادئ للمستخدم و أداء مميز مع لمسات مملكة اللاعبين التي رأيناها اليوم ولكن بسعر مرتفع نسبيا !
