اليوم لدينا مراجعة للوحة موجهة لجمهور اللاعبين وهي لوحة ASrock Z270 GAMING K6 وهى احد اللوحات القاتلة لما تقدمة من سعر مقابل أداء ومميزات ستجدها في لوحات اعلي سعرا منها وتقدم تجربة صوتية مميزة للألعاب اللوحة تحمل شريحة Z270 وتدعم تركيب بطاقتين في وضعية SLI ويأتي معها جسر الربط الخاص HB SLI قبل ان ندخل إلي لوحتنا اذا كنت لا تعرف شركة ASRock فهذا تعريف قصير للشركة
شركة تيوانية كانت تابعة لشركة ASUS وانفصلت عنها بعدما اثبتت قدرتها علي منافسة باقي المُصنعين والأن هي مملوكة لشركة Pegatron Corporation وباتت الشركة تنتج الحواسب الصغيرة واللوحات الأم والخوادم وتبيع حول العالم في اكثر من 90 دولة الشركة تتميز دائما بتقديم معادلة السعر والأداء
مُقدمة بسيطة عن مُعالجات Intel واللوحات الجديدة (للمبتدأين)
شركة Intel تقدم كل عام جيل جديد من المُعالجات يُسمي بمُعالجات Core I7-Core I5-Core I3 وصلت الشركة حتى الأن إلي الجيل السادس من مُعالجتها يجب أنت تعرف جيداً مفهوم تلك المُعالجات بشكل بسيط جداً وهم :-
Core i3 : مُعالج ثُنائى النواة وكل نواه لها خطوط وهمية (Hyper Threading) أى أن المُعالج نواتين و أربعة خطوط وهمية
Core i5 : أربعة أنوية للمُعالج بدون خطوط وهمية
Core i7 : أربعة أنوية للمُعالج وكل نواه لها خطين وهميين أى أن المُعالج بة أربعة أنوية وثمان خطوط وهمية
أذا لم تفهم ما سبق فهذا الجزء لك النواة في أبسط صورها هي مُعالج مركزى مُنفرد اي أن المعالج ذو النواتين كأنه يحمل مُعالجين وهو قادر علي مُعالجة الأوامر من خلال النواتين أي ضعف قدرة المُعالج المُنفرد الخطوط الوهميه هى المُرتبطه بالنواة إن وُجدت تُساعد فى تنظيم المُعالجة للأنوية فهى بمثابة نواتين تقوم علي تقسيم النواة الرئيسيه للمُعالج لتُعطي النظام (Windows) القدرة علي تنظيم البيانات المُرسلة للمُعالج في خطين لكل نواه وينتج عنها أداء أفضل من النواة بدون خطوط وهمية وتكمن أكثر استفادة لها في تعدد التطبيقات فيوجد بعض التطبيقات التى تعمل علي الأنوية الكاملة للمُعالج ويمكنها إستغلال الخطوط الوهمية وبالتالي أداء أفضل. تشبيه بسيط لمن لم يستوعب تلك الجزئية حتى الأن (تصور أنك تملك 1000 شخص وأمامك شارع واحد وكلهم سيسيرون به بالطبع سيكون هناك تزاحم ولكن تصور أنك قُمت بشق هذا الطريق من المُنتصف ليصبح هو هو نفس الطريق سينتظم سرعة التحرك للأشخاص لأن التزاحم سينعدم كذلك البيانات داخل النواة والخطوط الوهمية )
معالجات Kabylake
في الصورة السابقة ستجد معالجات الجيل السابع الجديدة كلها واهم ما يجب ان يلفت انتباهك هو معالج Core I3 7350K الذي يطلق لاول مرة لكسر السرعة من شركة Intel ايضاً معالجات Pentium تدعم اخيرا المسارات الوهمية مثل معالجات Core I3 – Core I7
ما الفرق بين لوحات Z170 و لوحات Z270
بدون الدخول في الكثير من التعقيدات الجدول في الأعلي ستجد التغييرات باللون الأحمر بين شرائح Z270 و Z170 هذه التغيرات ليست كبيرة ولكنها تعطي أفضلية لتلك الشريحة عند الشراء لأول مرة بدايتا من كسر السرعة ودعم تقنية Optane الجديدة من شركة Intel بل ووجود مسارات اكثر للشريحة مما سيقدم تطور في مجال المنافذ الخاصة باللوحات وسرعتها
Intel Optane : هذه التقنية الجديدة المطورة بواسطة شركة Intel وشركة Micron لتحدث نقلة ثورية في عالم الحاسب الشخصي بسبب انها تملك 10 اضاعف سرعة هاردات الحالة الصلبة SSD الموجودة حاليا واعلي من سرعات الذواكر المستخدمة DDR4 وبالتالي ستحدث نقلة نوعية في هذا المجال فقط لوحات سلسلة 200 هي الداعمة لتلك التقنية هذا هو ابسط شرح يمكن ان اقدمة لك اذا كنت تريد معلومات اكثر يمكنك مراسلتنا علي الصفحة او ترك تعليق داخل المراجعة وسيتم الرد عليك
صندوق التغليف الخاص باللوحة والمُحتويات
صندوق التغليف يأتي باللون الأسود و الأحمر وسنجد العديد من الشعارات الخاصة بالتقنيات والمنتجات مثل SLI /CF و 7th Gen و INTEL
فى الخلف ستجد كل ما تريد عن اللوحة والتقنيات أيضاً يمكن تكبير الصورة لتتقحص بنفسك كافة المميزات الخاصة باللوحة والتى سنشرحها أثناء أستعراض اللوحة
لوحتنا داخل صندوق التغليف لنخرجها معا
وأخيراً لوحتنا خارج الصندوق لنتركها ونعود لصندوق التغليف مره أخرى لنرى المتعلقات
المُلحقات الخاصه باللوحة
الملحقات التى تأتي مع اللوحة مميزة وسنتعرف علي بعض القطع المهمة منها
- 4x SATA6GB/s Cables
- جسر الربط HB SLI Bridge
- ملصقات لتمييز صندوق الحاسب لديك
- Back panel I/O Shield (غطاء المنافذ الخلفية في اللوحة)
- دليل المُستخدم وأسطوانة التعريفات
غطاء المنافذ الخلفية باللون الأحمر والأسود ليتناسب مع اللوحة ليضيف لمسة جمالية لديك
5 منافذ للمراوح على اللوحة ولوحة الدوائر المطبوعة باللون الأسود القاتم الممزوج باللون الأحمر ليعطي مظهر جمالي رائع اما عن عدد الطبقات الخاصة باللوحة فهي 4 طبقات وهذا يجعل لوحتنا ضعيفة نسبيا مع المشتتات الضخمة الثقيلة يمكن ان تسبب انحناء في جسم اللوحة وتحديدا المشتتات ثنائية الأبراج D15 و R1 اما غير ذلك فلا بأس كل شيء يأتي بسعر
اما عن ظهر اللوحة ستجدة باللون الأسود أيضاً التبريد يتم تثبيتة بمسامير معدنية وليست من البلاستيك عكس لوحتنا السابقة ونحو مزيد من الجودة
لوحة المنافذ الخلفية
- منفذين USB 3.0 باللون الأزرق ومنفذ PS2
- منفذ D-SUB ومنفذ HDMI v2.0 منفذ DVI-D
- المنفذ الخاص ببطاقة الشبكة Intel المخصصة للألعاب
- منفذ1 .usb 3 باللون الأزرق الفاتح يليه منفذ اخر من نوع C
- المنفذ الخاص ببطاقة الشبكة Intel المخصصة للألعاب
- منافذ USB 3.0 باللون الأزرق
- منافذ البطاقة الصوتية Realtek ALC 1220 والمطلية بطبقة من الذهب
متحكم USB 3.0 C من شركة ASmedia
متحكم ASmedia 2142 وهو المتحكم الجديد الذي يمد اللوحة بمنافذ USB 3.1 وبسرعة 16Gb/s
وضعت شركة ASRock أحد المتحكمات من شركة ASmedia لتقدم للمستخدم المنفذ الجديد USB 3.1 Type C وخواص الشحن وهو متحكم ASM1543 في الصورة
LAN+USB 3.0 Protections
حماية ضد الكهربة الأستاتيكية أو الساكنة :- منفذ بطاقة الشبكة LAN ومنافذ الـUSB مزودة بحماية ضد الكهربة الأستاتيكية ESD كيف ؟ من خلال مُتحكمات HI-ESD والتى تظهر في الصورة في الأعلي وهي تلك القطع الصغير المستطيلة خلف المنافذ مباشر باللون الأسود
منفذ M2.SATA لتشغيل بطاقة WIFI في هذا المنفذ واللوحة بها المكان الخاص بتثبيت الـ Antenna
البطاقة الصوتية ALC1220 وبرنامج CREATIVE CINEMA 3
بطاقة صوتية من شركة Realtek تدعم تعدد القنوات السمعية حتى 7.1 أيضاً تعتبر هذه البطاقة أحدث البطاقات التي صدرت من الشركة حتى الأن البطاقة تأتي ببعض التدعيمات التي قامت بها الشركة للبطاقة من مكثفات صوتية يابانية من شركة nichicon باللون الذهبي أيضاً شعار Sound Blaster يضيء بأضاءة RGB يمكن التحكم بها
البطاقة الصوتية الخاصة بنا
المضخم الصوتي Texas instruments N5532 وهو بقدرة 600 اوم ليناسب السماعات الأحترافية ويكمل الدائرة الصوتية لدينا بعزل خاص للبطاقة الصوتية
من أحد التدعيمات التى قامت بها الشركة هو فصل القنوات الصوتية وعزل البطاقة عن دائرة اللوحة لتمنح البطاقة نقاء أفضل للصوت أيضاً المسار باللون المختلف امامكم يوضح الفصل الحادث هذا الخط غير مضيء
برنامج Creative Sound Blaster Cinema 3.0
البرنامج الملحق من شركة CREATIVE لتحصل علي أفضل أداء ومؤثرات من البطاقة ويوجد به اوضاع مخصصة للألعاب والأفلام والموسيقي وبعض مميزات بطاقات Creative وليس كلها
تقييم دائرة الصوت
تقييم جيد جداً في الأختبار والتجربة الصوتية جيدة جداً بالفعل فالبطاقة هنا ALC 1220 قدمت تطور ملحوظ في جودة الصوت الخارج منها والمضخم الصوتي قدم تجربة جيدة بدون شك البطاقة الصوتية ستعطيك تجربة فريدة من نوعها مثل لوحات الألعاب الأعلي منها سعرا بدون شك
بطاقة الشبكة Intel® I219V
بطاقة الشبكة I219V هى بطاقة جديدة من شركة intel تأتى لتنافس متحكمات killer في الألعاب عن طريق أعطاء أولوية للألعاب الأونلاين مقابل باقي التطبيقات أيضاً يمكنك وضع أولويات لهذا المتحكم من خلال البرنامج الملحق مع اللوحة من شركة ASRock تحت اسم ASRock XFast LAN وهو مبني علي برنامج CFOS الشهير
بطاقة الشبكة Intel® I211AT
وضعت الشركة بطاقة اخري من شركة intel لتعكي المستخدم أضافة اخري للوحة
المنطقة الخاصه بالمُعالج ودوائر الطاقة
12 مرحلة من دوائر الطاقة وسنتعرف عليهم لاحقا
وكما نرى منفذ طاقة ATX 8-pin يستطيع ذلك المنفذ مد المُعالج بـ 336 وات وهو أكثر من كافى لاي معالج مهما كان كسر السرعة المراد تطبيقة
اللوحة تحمل مقبس 1151 والخاص بمعالجات الجيل السادس والجيل السابع ومطلية بطبقة من الذهب
رقاقة IDT لكسر سرعة التردد المرجعي بصورة اسهل وهو أحد مميزات لوحات كسر السرعة
المنفذ الخاص بمروحة المعالج ومنفذ اخر للمضخات المائية او التبريد الثنائي الذي يسخدم اكثر من مروحة يقع خلف الذواكر كما هو ظاهر في الصورة
المنطقة الخاصة بالذواكرRAM
تدعم اللوحة خاصية DUAL CHANNEL وذواكر DDR4 بتردد 2133MHz حتي 3866+ بكسر السرعة وبحجم 64 GB وتدعم بالطبع تقنية XMP ايضاً تجد منفذ للمراوح خلف الذواكر
مفاتيح التشغيل المُضيئة باللون الأحمر المفتاح الأول للتشغيل والمفتاح الثاني لأعادة التشغيل
الأضاءة الخاصة بالمفاتيح
مقبس الطاقة 24 Pin الخاص باللوحة ثم مقبسين USB3.0 باللون الأسود يصلح لأمداد اللوحة بمنفذين أخرين من نوع USB 3.0
ايضا ستلاحظ وجود متحكمين للحماية من الكهربة الأستاتيكية خلف كل مقبس الـ USB 3.0
6 منافذ من نوع SATA 3.0 من شريحة Z270 و منفذين Sata 3.0 من شريحة ASMedia ASM1061
منفذ M.2 بسرعة 32Gb/s ويستطيع تركيب اقراص الحالة الصلبة من نوع M.2 Sataوعند تفعيل هذا المنفذ لن تكون قادر علي استخدام منفذ SATA3_0_1
فى أسفل اللوحة المكان المخصص لتركيب باقى الأسلاك الخاصة بصندوق الحاسب ثم منفذ لمراوح التبريد
فى الخلف ستجد رقاقتين بابيوس واحدة اساسية وواحدة احتياطية للحماية في حالة فشل البايوس أيضاً يوجد لدي شركة ASRock حماية للبايوس من التلف بأسم ASRock Crashless BIOS أيضاً شاشة للأخطاء لتمنح المستخدم كود يوضح سبب العطل الخاص بالجهاز يمكنك معرفتة من دليل المستخدم
3 مقابس USB 2.0 كل مقبس يمكنة امدادك بمنفذين USB 2.0 ليصبح عدد المنافذ هو 6 منافذ USB 2.0
منفذين لتركيب بطاقات Thunderbolt 3.0 علي اللوحة احدهم 10 بن والأخر 5 بن
خلف كل مقبس ستجد متحكمات الحماية من الكهربا الساكنة
منفذ RGB بفولتية 12v لتركيب أشرطة الأضاءة والتحكم فيها من اللوحة يلية مفتاح لتفعيل الـ XMP من الخارج دون الدخول إلي البايوس في حالة أذا كنت مستخدم غير متمرس ايضا يلية المكان المخصص لمسح أعدادات اللوحة CLRMOS

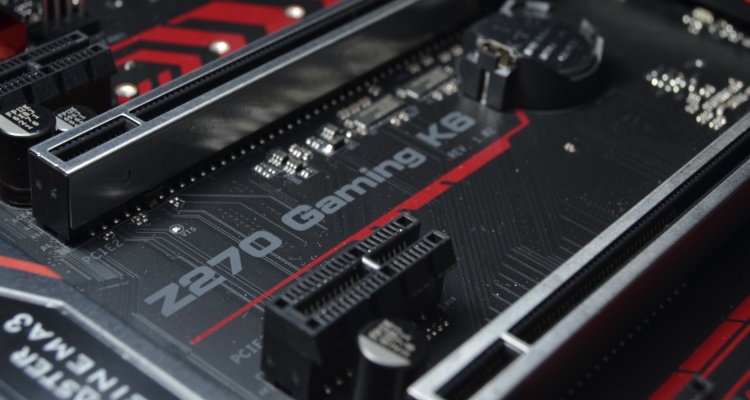

الشقوق الخاصه بالبطاقات الرسومية
تملك لوحتنا ثلاثة شقوق PCI-E 1X لتركيب البطاقات الصوتية واقراص الحالة الصلبة من نوع PCI-E وباقي القطع الداعمة لهذه المنافذ
اللوحة مُزودة بثلاثة شقوق من نوع PCI-E 3.0 للبطاقات الرسومية بسرعات 16x عند تركيب بطاقة واحدة او سرعة 8x/8x عند تركيب بطاقتين واللوحة تدعم تقنية SLI و تقنيات CF ويمكنها تشغيل ثلاثة بطاقات بسرعة 8X/8x /4x من شركة AMD الشق الأول يملك طلاء من الذهب بحجم 15 ميكرون
التدريع المعدني لشقوق البطاقات الرسومية هو امر جيد أيضاً التدريع للشقوق ليس الأفضل ولكنة جيد ويفي بالغرض
منفذ M.2 Sata اخر يدعم تقنيات Raid مع المنفذ M2 الأول ايضاً في حالة استخدامة لن تكون قادر علي استخدام منافذ SATA3_4&5
