صراع بين الماضي والحاضر مراجعة لوحة z77x-up4TH ومقارنة مُعالج Intel 3570K و معالج Intel 4670K

اليوم مع مُراجعه للوحة z77x-up4TH من الجيل السابق لوحة تحمل خصائص فريدة حتي بمقارنتها مع الجيل الجديد z87 أهم ما ستشاهده في مُراجعة اليوم هو أداء لوحة بشريحة z77  أمام لوحة بشريحة z87 هل تتفوق عليها ؟؟؟ أداء معالج Intel Core I5 3570K من الجيل الثالث ومعالج Intel Core I5 4670K هل فرق الأدء يسحق الأنتقال من منصتك الحاليه إلى الشريحة الأعلي ؟؟ كل هذا سنتعرف عليه من خلال مُراجعة اليوم لذلك أنتبه لأن هذه المُراجعه ستجاوب كل ما يدور بعقلك ولكن لوحتنا اليوم لوحة مميزة هى بنا لنتعرف على لوحتنا.

نبذة مُختصرة عن الشركة المُصنعة :-
شركة جيجابايت تأسست عام 1986 كشركة مُصنعة للوحات الأم ثم تم التوسع في خطوط الإنتاج لتشمل الحاسبات المحمولة والأجهزة الترفيهية المنزلية ومُلحقات الحاسب الشخصى وأيضاً الهواتف الذكية وتُقدم الحلول الخاص بالخوادم لشركات الأعمال الشركة حالياً من ضمن أفضل المُصنعين عالمياً للوحات الأم والبطاقات الرسومية.
http://upload.wikimedia.org/wikipedia/en/5/5b/Intel_i7_logo.png

مُقدمة بسيطة عن مُعالجات Intel واللوحات الجديدة (للمبتدأين)

شركة Intel تقدم كل عام جيل جديد من المُعالجات يُسمي بمُعالجات Core I7-Core I5-Core I3 وصلت الشركة حتى الأن إلي الجيل الرابع من مُعالجتها يجب أنت تعرف جيداً مفهوم تلك المُعالجات بشكل بسيط جداً وهم :-
Core i3 : مُعالج ثُنائى النواة وكل نواه لها خطوط وهمية (Hyper Threading) أى أن المُعالج  نواتين و أربعة خطوط وهمية
Core i5 : أربعة أنوية للمُعالج بدون هطوط وهمية
Core i7 : أربعة أنوية للمُعالج وكل نواه لها خطين وهميين أى أن المُعالج بة أربعة أنوية وثمان خطوط وهمية
أذا لم تفهم ما سبق  فهذا الجزء لك
النواة في أبسط صورها هي مُعالج مركزى مُنفرد اي أن المعالج ذو النواتين كأنه يحمل مُعالجين وهو قادر علي مُعالجة الأوامر من خلال النواتين أي ضعف قدرة المُعالج المُنفرد

الخطوط الوهميه هى المُرتبطه بالنواة إن وُجدت تُساعد فى تنظيم المُعالجة للأنوية فهى بمثابة نواتين تقوم علي تقسيم النواة الرئيسيه للمُعالج لتُعطي النظام (Windows) القدرة علي تنظيم البيانات المُرسلة للمُعالج في خطين لكل نواه وينتج عنها أداء أفضل من النواة بدون خطوط وهمية وتكمن أكثر استفادة لها في تعدد التطبيقات فيوجد بعض التطبيقات التى تعمل علي الأنوية الكامله للمُعالج ويمكنها إستغلال الخطوط الوهمية وبالتالي أداء أفضل.
 تشبيه بسيط لمن لم يستوعب تلك الجزئية حتى الأن
(تصور أنك  تملك 1000 شخص وأمامك شارع واحد وكلهم سيسيرون به بالطبع سيكون هناك تزاحم ولكن تصور أنك قُمت بشق هذا الطريق من المُنتصف ليصبح هو هو نفس الطريق سينتظم سرعة التحرك للأشخاص لأن التزاحم سينعدم كذلك البيانات داخل النواة والخطوط الوهمية )

صندوق التغليف الخاص باللوحة والمُحتويات

(قبل البدأ كنت سأستخدم صور من على موقع الشركة الرسمي بسبب اللاصق الموجود على علبة اللوحة ولكنه لن يعيق شرحنا لذلك قمت بوضع الصور وجب التنبيه علشان محدش يفكر البوردة بتيجي عليها اللاصق ده )
الوجهة الأمامية نرى موديل اللوحة ووجود حرف الـTH وهو أهم ما يميز لوحتنا سنتعرف عليه لاحقاً ونرى أيضاً بعض الشعارات الخاصه بشركة Intel وأيضا شعار معرض كمبيوتيكس 2012 حيث حصلت اللوحة علي أفضل جائزة Best Of COMPUTEX وأيضا شعار أفضل موسفت يُستخدم في اللوحات الأم من شركة IR
جميع خواص اللوحة موضحة على ظهر صندوق التغليف  ومنفذي Thunderbolt هل تتذكر حرف TH السابق أظن الأن نعرف ما هذا

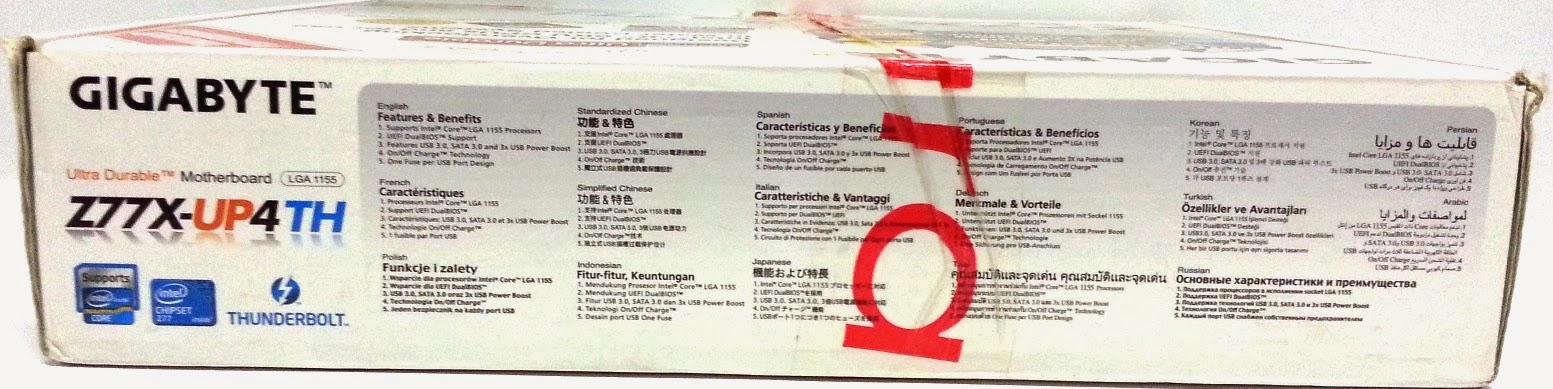

 صندوق التغليف من الأعلى ومواصافات اللوحة بجميع اللغات 😀 مش هقعد أعدهم

الجانب الأيمن والأيسر لصندوق التغليف لننتقل لنخرج لوحتنا

اللوحة والمُلحقات خارج الصندوق

الجزء الخاص بالمُلحقات

المُلحقات الخاصه باللوحة

  • 4x SATA 6GB/s Cables
  • Back panel I/O Shield (غطاء المنافذ الخلفية في اللوحة)
  • 2 Way SLI Bridges وهو الخاص بربط بطاقتين من شركة  NVIDIA
  • أسطوانة التعريفات
  • دليل المُستخدم  والشعار الخاص بالشركة

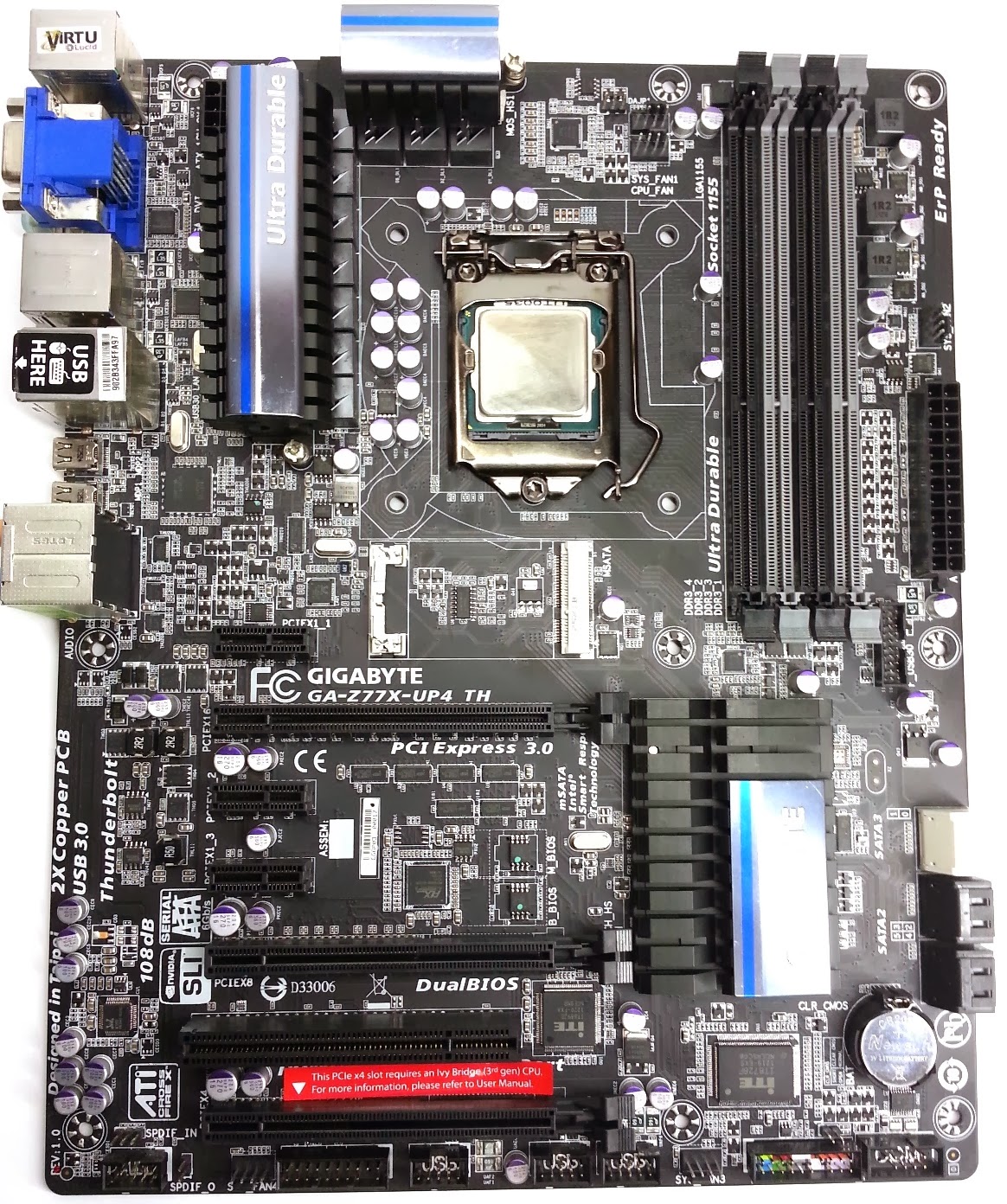

 هنا تأتى لوحتنا باللون الأسود ويتخلله الأزرق في تبريد المشتتات الخاصه باللوحة
  ظهر اللوحة وتتكون لوحة الدوائر المطبوعه من 6 طبقات مميا يعطي اللوحة جودة أفضل في التوصيل ومُقاومة الرطوبه

لوحة المنافذ الخلفية

  • PS/2 KB and Mouse
  •  6x USB 3.0
  • منفذ VGA
  • منفذ  HDMI
  • منفذDVI
  • RJ-45 LAN
  •   منفذين Thunderbolt
  • RJ-45 LAN *X2

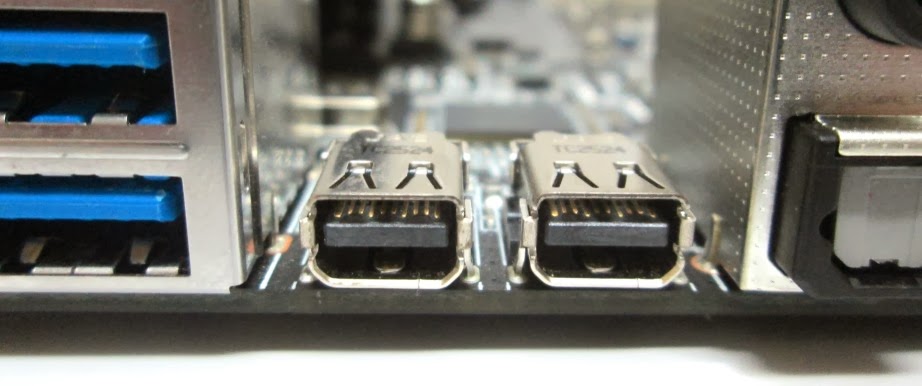

       منفذينTHUNDERBOLT من شركة Intel

تقنية Thunderbolt من شركة Intel  ما هى وما الفائدة التى ستعود علينا منها في اللوحة ؟

تأتي تقنية أنتل الجديدة من خلال منفذين Thunderbolt على شكل منفذ MINI-DISPLAY Port المعروف والخاص بتوصيل الشاشات هل هذه المخارج لتوصيل الشاشات ؟؟ بالطبع نعم ولكن ليس فقط الشاشات فتستطيع تلك التقنيه توصيل شاشة وتوصيل عدد 6 أجهزة بمُختلف أنواعها من أقراص تخزين بجانب الشاشات أي أن كل منفذ يمكنه توصيل 6 أجهزة تخزين بلأضافة لتوصيل شاشة اي أن اللوحة يمكنها تشغيل 12 قرص تخزين وشاشتين علي التوالي دون ادني مشكله بفضل تقنية Thunderbolt

 سرعة النقل الخاصه بتلك التقنيه هى 10 GB/s وبهذه السرعه يمكنك نقل مقدار 1 تيرابايت من الملفات في زمن قدرة 13.6 دقيقه هذا هو أحدي مُميزات لوحتنا اليوم وهو أهم ما يمزيها حتي عن لوحات z87 التى رأيناها حتي الأن

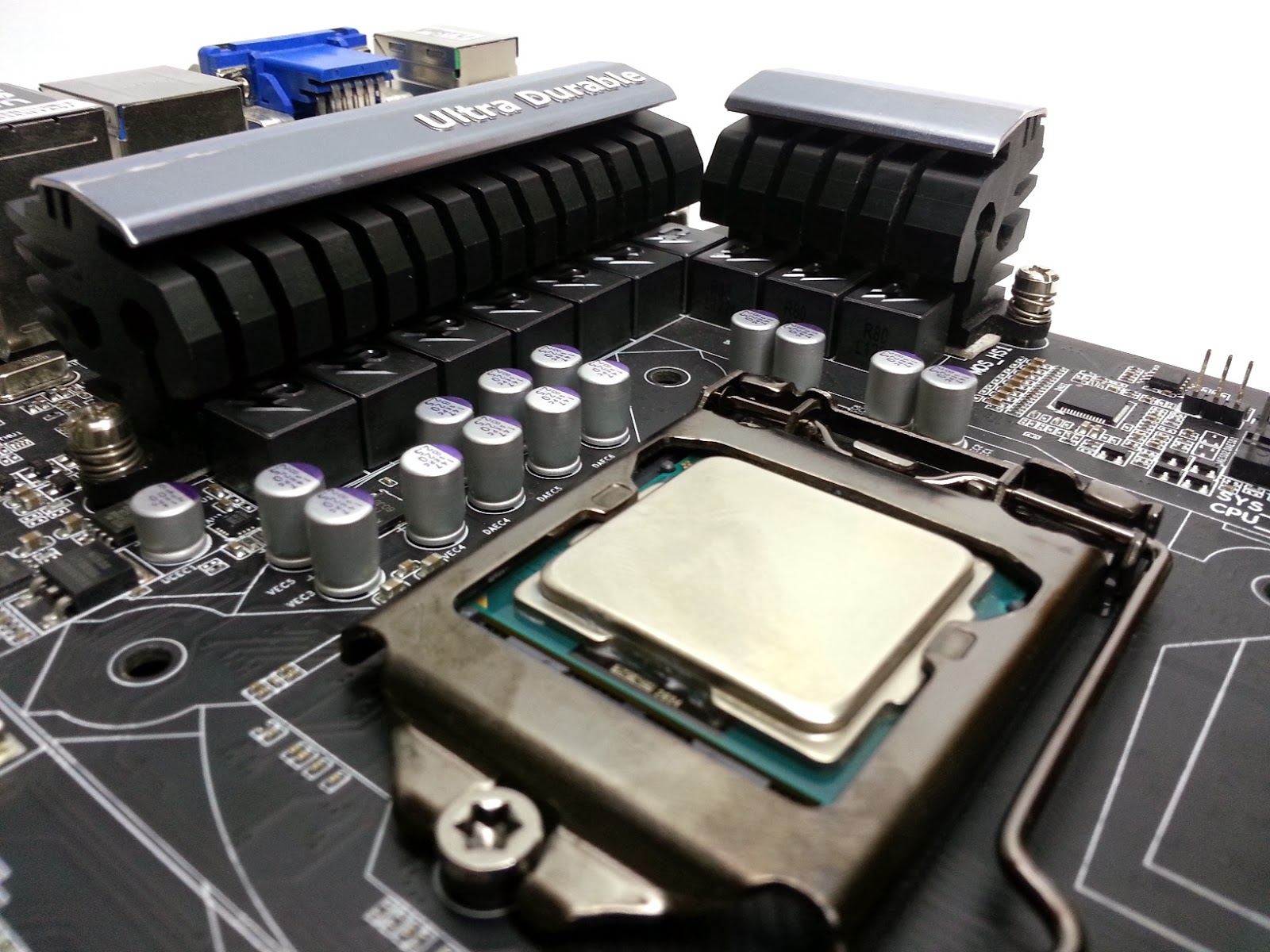

المنطقة الخاصه بالمُعالج ودوائر الطاقة


   أسطول كامل من دوائر الطاقة وسنتعرف عليه في الأجزاء القادمة

وكما نرى منفذ طاقة ATX 8-pin  تستطيع تلك المنافذ مد المُعالج بـ 336 وات  هل تعلم أن المُعالج لا يسحب أكثر من 85w وات في الوضع الأفتراضي بدون كسر سرعه , منفذ واحد 8-pin كافي جداً لكل المُعالجات حتي في اقصي كسر سرعة

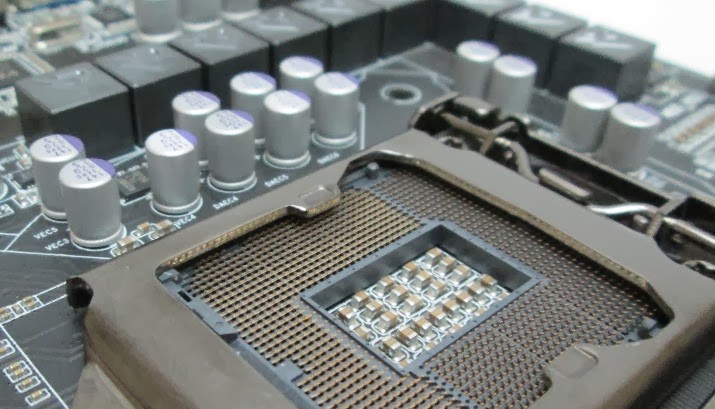

 نرى هنا مقبس المُعالج وهو بالطبع مقبس 1155 الداعم لمُعالجات Intel Core I7/5/3 من الجيل الثالث نعم فقط 5 سنون تم حزفهم من المقبس من قبل شركة intel لتقدم مُعالجات الجيل الرابع 😀
عدد المراوح التي توفرها اللوحة
تتمتع اللوحة بعدد خمسة منافذ كما هو موضح في الصورة منفذين باللون الأسود فوق المُعالج مُباشرة ومنفذ بجوار الذواكر ومنفذين في الأسفل

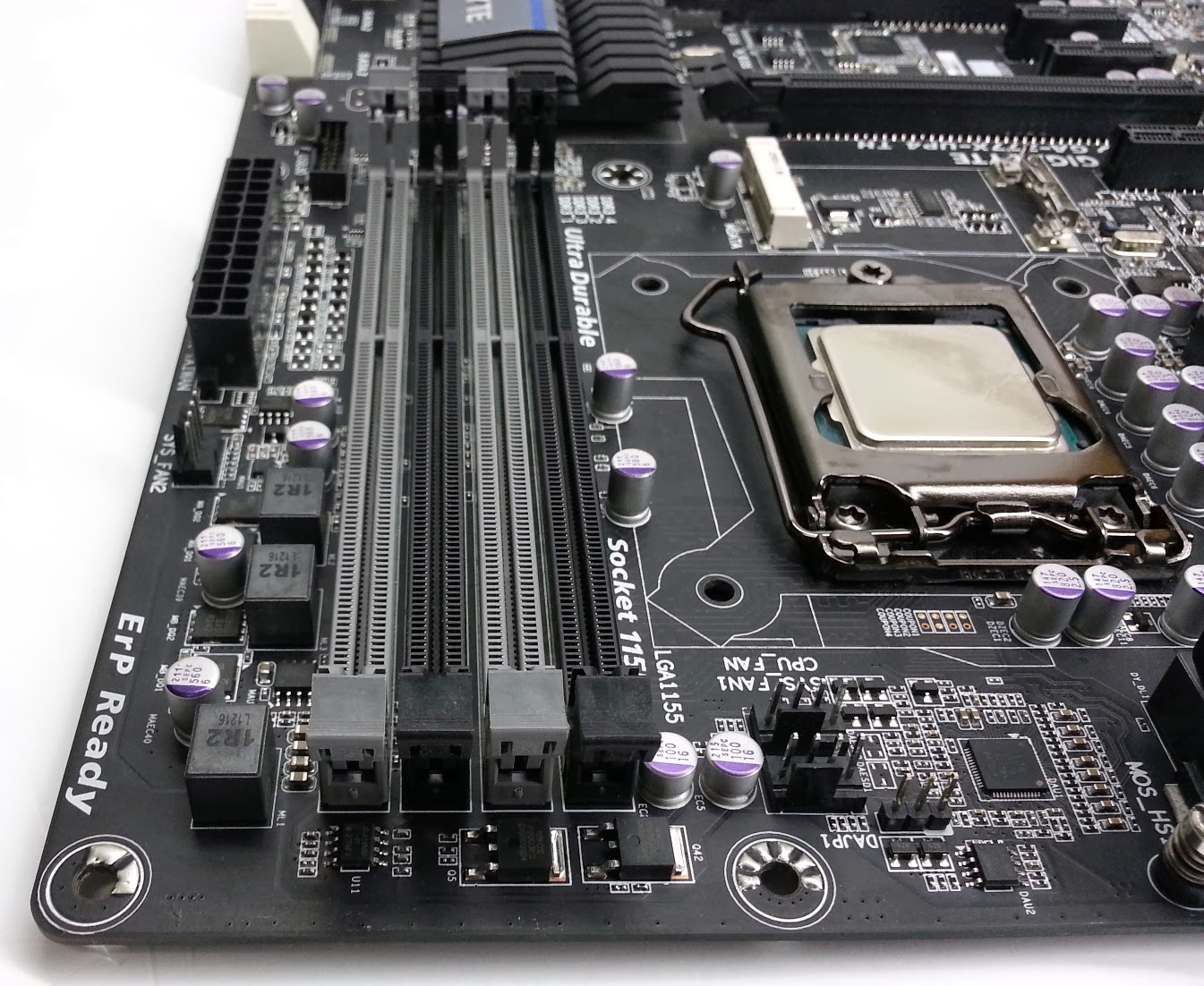

المنطقة الخاصة بالذواكر RAM

تدعم اللوحة خاصية DUAL CHANNEL وذواكر DDR3 بدايتاً من تردد 1333MHz حتى 2800MHz بحجم 32 GB وتدعم بالطبع تقنية XMP

تابع الجزء الخاص بمنطقة الذواكر

مكان لتركيب المراوح يليه مقبس الطاقة الخاص باللوحة ATX 24-pin  ويليه مقبس USB.3.0 الأمامي .

 منفذين من نوع SATA 3.0 بسرعة 6GB/s باللون الأبيض وهم يأتون مباشرتاً من شريحة Z77 ثم يليهم 4 منافذ SATA 2.0 من نفس الشريحة

في أسفل اللوحة نرى كافة المقابس بدايتاً من المكان المُخصص لتركيب الأسلاك الرئيسية للوحة مع صندوق الحاسب لديك ومروراً بأماكن تركيب المراوح حتى المنفذ الخاص بتركيب منافذ الصوت الأمامية أهم ما يجب أن يُلفت أنتباهك هو وجود ثلاثة مقابس  USB 2.0 يمكن توصيلهم والحصول علي 6 منافذ USB 2.0  بلإضافة إلى المنافذ الخلفية  أي أن اللوحة يُمكنها تقديم 8 منافذ من نوع USB 3.0 و6 من نوع USB 2.0

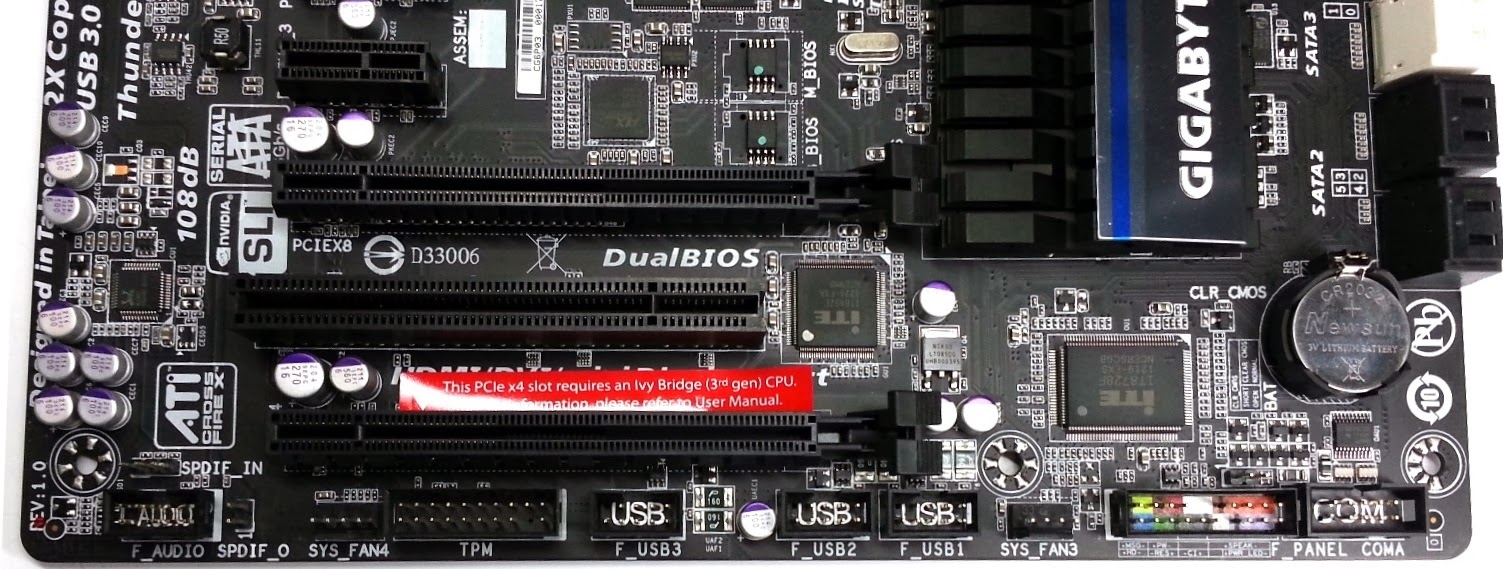

المنطقة الخاصة بالبطاقات الرسومية

الشقوق الخاصه بالبطاقات الرسومية والبطاقة الصوتية والشبكية

  •  اللوحة مُزودة بثلاثة  شقوق للبطاقات الرسومية  من الجيل الثالث PCI-E 3.0  ويقع ترتيبهم كلأتي :-
  • 16x  للشق الأول يسبقة شق من نوع PCI-E 1X و يلية شقين من نوع PCI-E 1x لتركيب البطاقات الصوتية وبطاقات الـWIFI والبطاقات الحديثة التى لا تعمل علي شقوق PCI
  •  8X للشق الثانى يلية شق من نوع  PCI
  •   4X للشق الثالث وهو لا يعمل إلا في وجود معالج من الجيل الثالث IVY-Bridge
تستطيع اللوحة ربط ثلاثة بطاقات رسومية من شركة AMD بسرعة 8/4/4 أو بطاقتين من شركة  NVIDIA/AMD بسرعة 8x/8x بالطبع بأستخدام تقنية SLI/CF

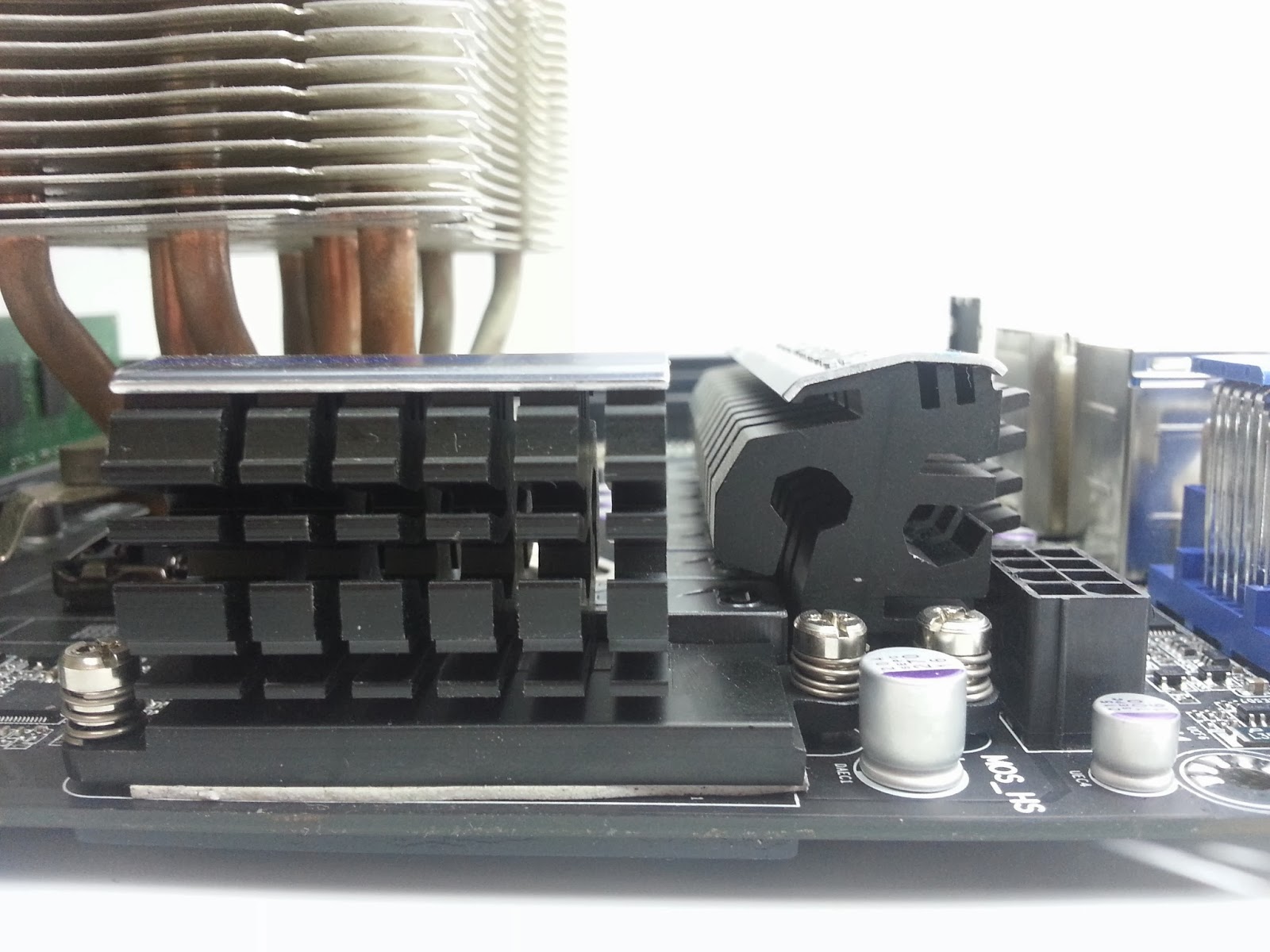

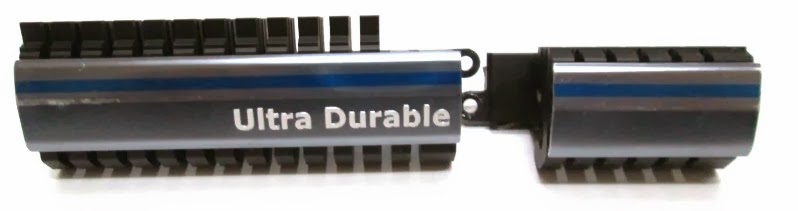

التبريد الخاص باللوحة

تبريد مُعقد بعض الشيء بسب أنه يجمع بين التبريد الهوائى والمائي وهو أمر رائع وحصلت الشركة علي أفضل تصميم لهذا التبريد لعام 2013 يتكون هذا التبريد من جزئين جزء خاص بدوائر الطاقة وهو الذي يوجد به فتحتين للتبريد المائي والجزء الثاني وهو الذي يقوم علي تبريد شريحة PLX 8747 وتبريد شريحة Intel Z87 وهى أكثر من كافيه بدون مراوح بمُناسبة الكلام عن مراوح التبريد هذه المراوح ليس لها صوت علي الأطلاق أثناء عمل اللوحة لذلك أعتبر تبريد لوحتنا هو تبريد مُتكامل

 التبريد الخاص باللوحة من نوع التبريد الصامت ولم أوجه معه أي مشكلة وهو كافي جداً لتلك اللوحة في الصور القادمة سنرى صور لأرتفاع التبريد وتبريد شريحة z77

 اللوحة بعد فك المشتتات!!

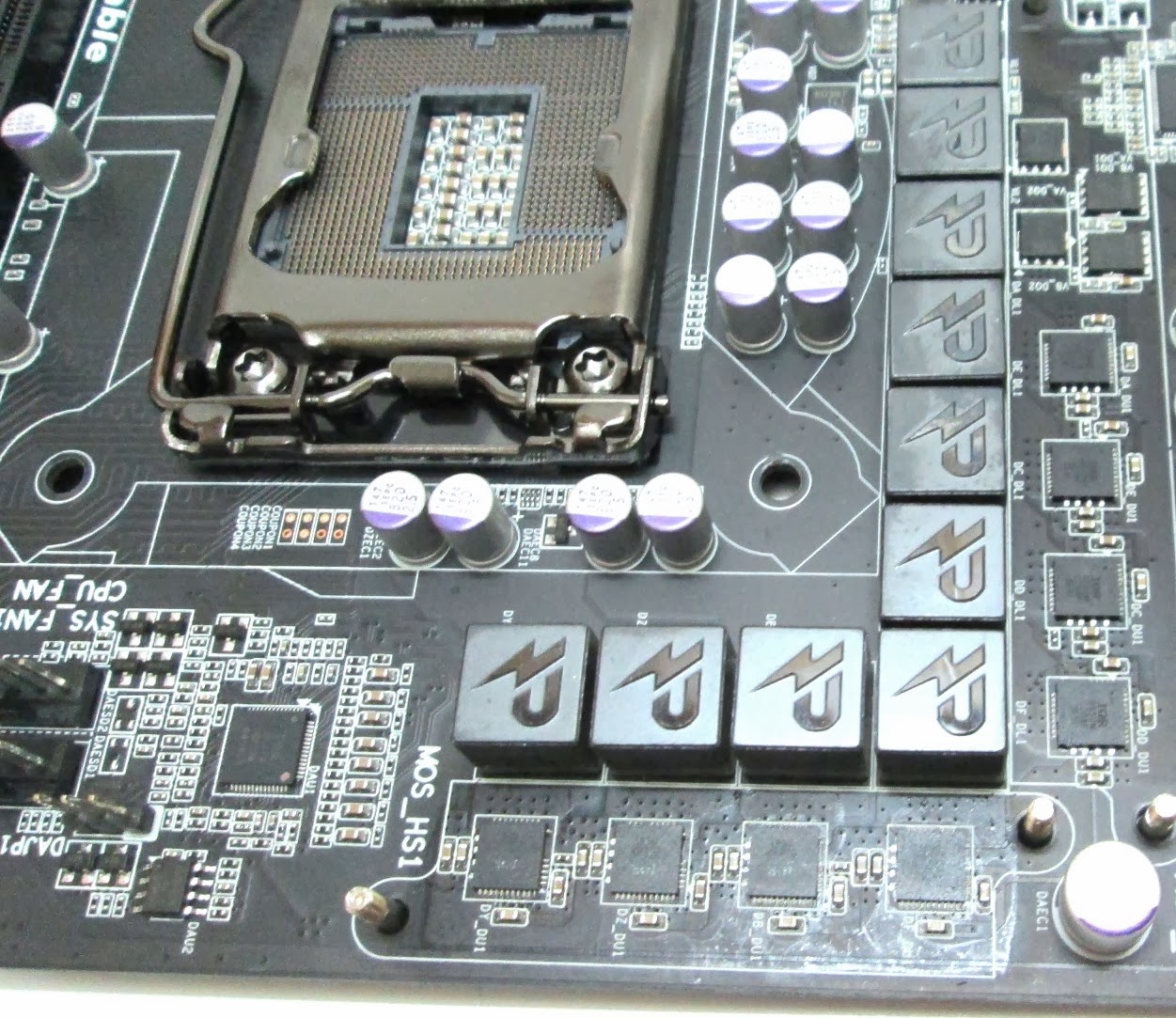

رحلة مع الجودة ودوائر الطاقة VRM

تتكون لوحة GIGABYTE Z77X-UP4TH من 6+2+2 مراحل للطاقة يُمكنك عد مراحل الطاقة من خلال الموسفت المُستخدم IR 3550  أو الخوانق (Chokes) لنرى المكونات المُستخدمه داخل دائرة الطاقة ولكن يمكنني توضيح تلك الراحل بصورة أفضل لك حيث يملك المُعالج 6 مراحل للطاقة ويملك الكارت الرسومي الداخلي مرحلتين للطاقة ويملك الفولتيه الخاصه بالمُعالج VTT  مرحلتين للطاقة أي 10 مراحل للطاقة منهم 6+2 خاصين بالمُعالج والبطاقة الرسومية الداخليه في المُعالج

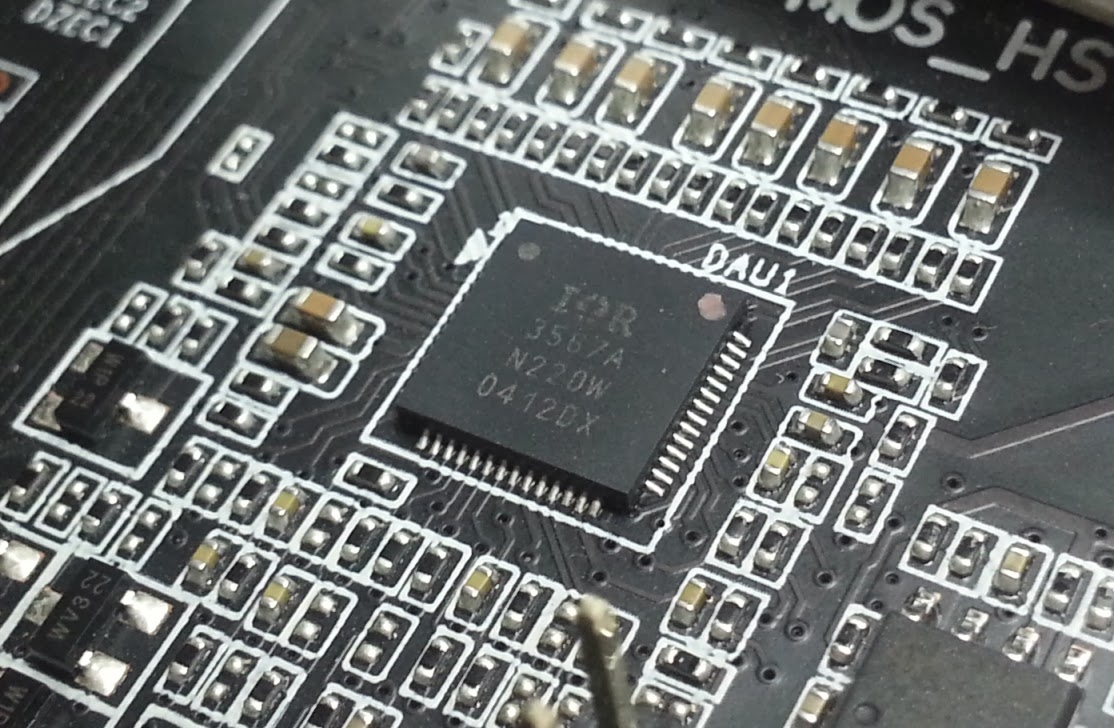

  المُتحكم الكهربى : IR 3567B

متحكم كهربرى يستطيع قيادة 6+2 من مراحل الطاقة 6 للمعالج و2 لمراحل الطاقة الخاصه بالبطاقة الرسومية الداخليه

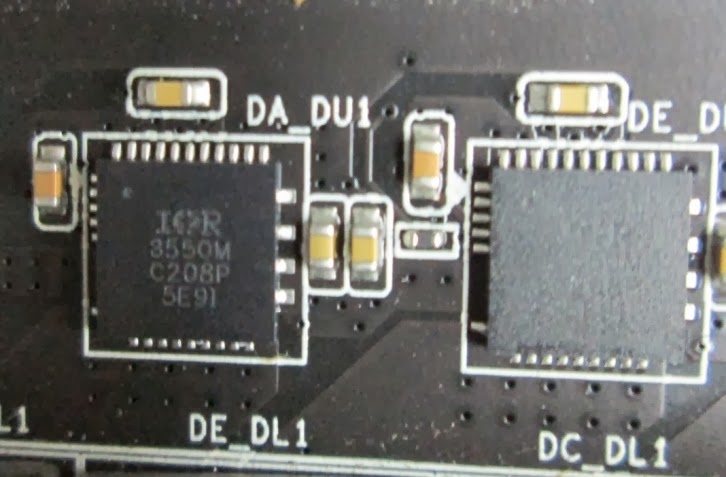

المُوسفت : IR3550

موسف Ir 3550 هو أفضل موسفت تم صناعته حتى وقتنا هذا ويمتاز بأنخفاض درجا حرارته وأمداد تيار كهربى مقدارة 60 امبير وهو مقدار ضخم جداً لن يحتاجة أي مُعالج
الخوانق (Chokes)

خوانق صلبة مُصنعه خصيصاً لتزيد قدرة اللوحة على كسر السرعه حيث تستطيع تلك الخوانق أمداد تيار كهربي قدرة 60 امبيرالخوانق المطبوع عليها علامة مُميزة والخاصه بتقنية ULTRA DURABLE 5 وهى من مادة الـFerrait الصلبة والتى تعطيها ميزة في أنخفاض درجة الحرارة الخاصه باللوحة

مُكثفات يابانية الصنع


إستخدام الشركة للمُكثفات الصلبة بدل من المكثفات التقليدية والتى تمتاز بعُمر أطول ودرجات حرارة أقل وأيضا أقل معدل للشوشرة الكهربية وهو ما يؤثر في ثبات التيار الكهربى وعملية كسر السرعة تستطيع تلك المُكثفات العمل حتى 50000 ساعه متواصله

دائرة الطاقة الخاصة بالذواكر وفى الصورة التاليه المُتحكم الخاص بتلك الدائرة متحكم IR 3570A 2+3 وهو متحكم رقمى

تملك تلك اللوحة مُتحكات رقمية بالكامل من شركة IR  و موسفت IR 3550 وهو أفضل موسفت في الصناعة وأغلاهم علي الأطلاق وأقلهم من حيث الأنبعاث الحراري ويصل قدرته إلى 60 أمبير والخوانق كذلك كل هذا يجعل هذه الدائرة أكثر من ما يمكن أحتياجه لأي مُعالج من الجيل الثالث حتي بكسر السرعه تحت تبريد LN2 أيضا الدوائر الرقمية هي الأفضل

    DualBios


كما نرى وجود الأماكن الخاصه برقاقتي البايوس MBIOS وهي إختصار لـMAIN BIOS و BBIOS وهى إختصار لـBackup Bios هذه الرقاقات وظيفتها حمايتك في حالة فشل تحديث البايوس أو أنقطاع التيار الكهربي هنا ستجد اللوحة تقوم بأعادة شحنها بنفسها وبالتالي تمثل نظام حماية للوحة من التلف

M-SATA

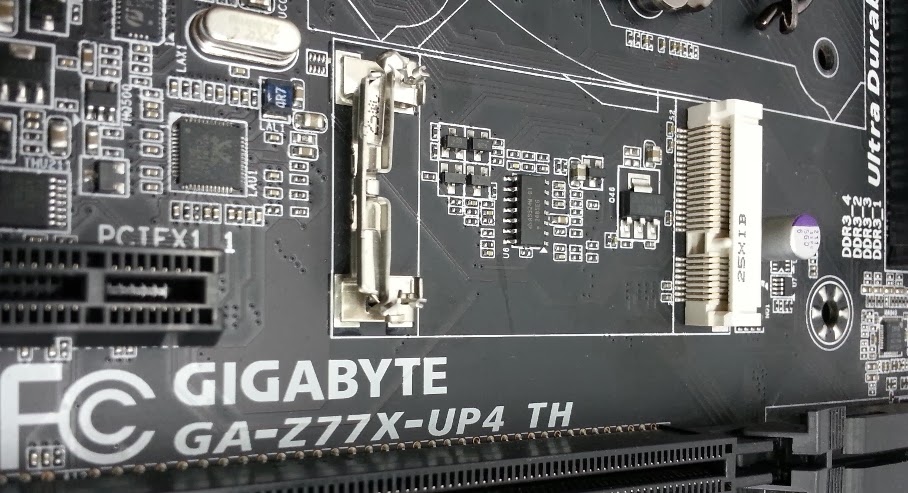

ما هذا المكان ؟ هذا المكان يسمى M-Sata وهو مكان مُخصص من أسمه لتركيب أقراص الحاله الصلبة SSD بواجهة m-sata ,وتمتاز تلك الأقراص بصغر حجمها 10/20/30/40 لتستخدمها االلوحة في عملية الـCach للنظام  والبرامج التي يتم أستخدامها بكثرة بالطبع تعطي أداء أفضل وسرعه للجهاز في عمليات الفتح والغلق

REALTEK ALC 892

بطاقة صوتية من شركة Realtek وأصدار ALC892 ويستطيع دعم حتى 7.1 قنوات سمعية وهذه البطاقة أداءها جيد جداً فى وقت أصدارها وتقدم تجربة صوتيه جيدة حتي وقتنا هذا لأنها مُدعمه بمجموعه من المُكثفات لتقليل الشوشرة الكهربية وبصفه عامة البطاقات الرسومية المُدمجه من شركة Realtek مُتشابهه في الأدء

Intel Thunderbolt Controller DSL3510L

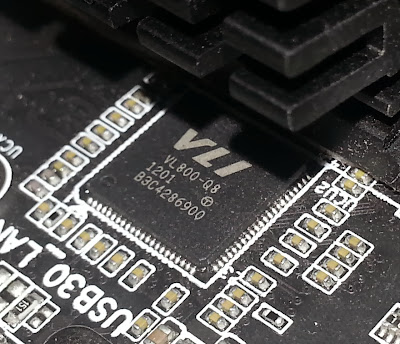

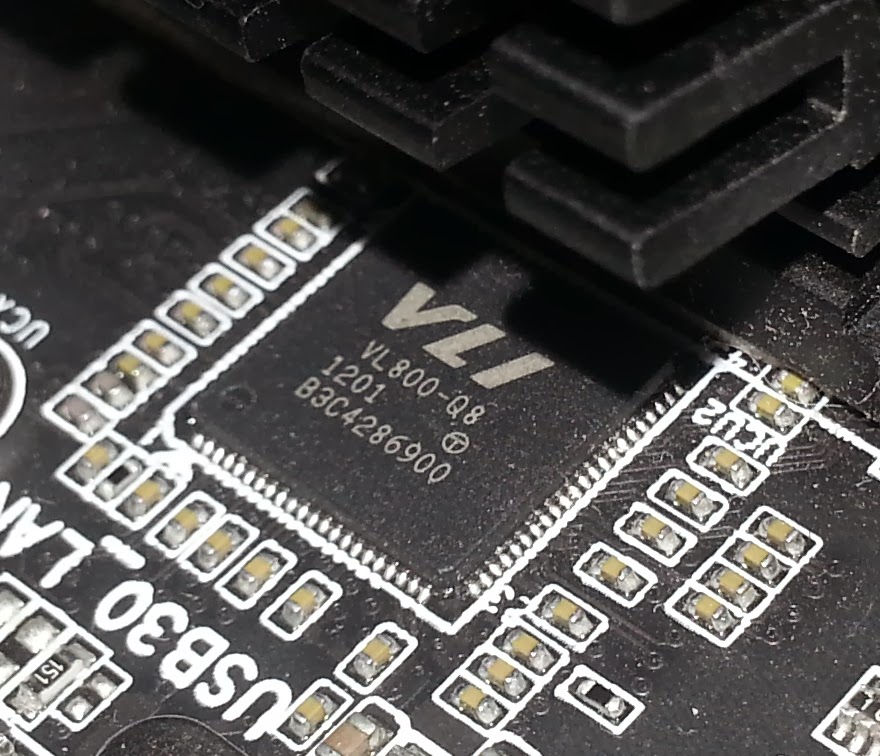

VIA VL800


 تلك الرقاقة من أنتاج شركة VIA وهى مسئولة عن منافذ الـUSB 3.0 الموجودة علي اللوحة وبالطبع تدعم اللوحة خاصية الشحن السريع للهواتف الذكية

البطاقة الشبكية  RTL811F

هذه هى بطاقة الشبكة الخاصه باللوحة من شركة REALTEK أكثر ما وجدته جيداً هو الحل البرمجي المُلحق ويسمي LAN Optimizer يقوم هذا البرنامج بالتحكم في البرامج التي تستخدم الشبكة ويعطي المُستخدم القدرة علي وضع أولوية أعلي لأحد البرامج ويوجد الوضع التلقائي للألعاب حيث يعطي البرنامج الألعاب أولوية أعلي في أستخدام بطاقة الشبكه

  البايوس الخاص بلوحتنا

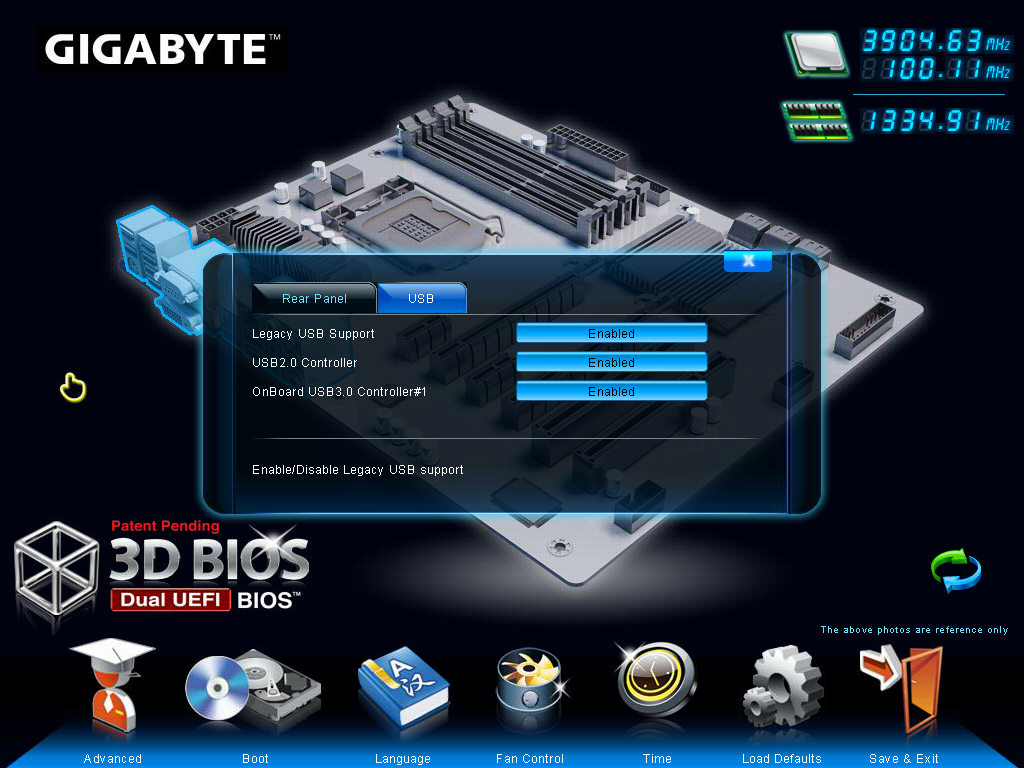

تم تغيير البايوس الخاص باللوحات من الجيل السابع من في شركة جيجابايت وتم أضافة ما يعرف بـ3D Bios وأهم ما يُميزها :-

1- ظهور اللوحة على هيئة شكل ثلاثى الأبعاد عن طريق الضغط علي الجزء الذي يريد المُستخدم ان يتحكم فيه يظهر له كل خصائص هذا الجزء
2- أمكانية حفظ أوضاع كسر السرعه والأعدادت الخاصه بك ونقلها من لوحة لأخرى عن طريق أستخدام أي وسيلة تخزين تعمل بمنفذ USB
3-وجود الوضع المُتطور لمذيد من الخصائص ومحبي كسر السرعه
4-بالطبع استخدام الماوس والكيبورد

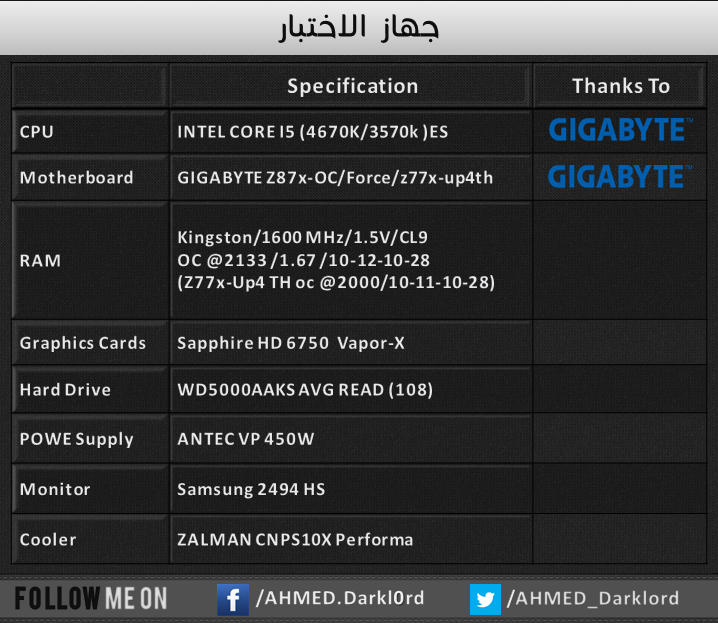

منهجية الأختبار

(يجب قرائته لفهم النتائج بصورة صحيحه)

قبل أن أتكلم عن كيفية الأختبار سأتكلم عن مجموعات الأختبار التى ستراها في الأسفل عندما تذهب كُمستخدم لشراء لوحة فانك تريد معرفة قوة الوحة بالنسبة لأستخدامك وهو الذي يُمكنني تقسيمة إلى مجموعه من الأستخدمات مثل الألعاب وعمليات الضغط وعمليات الرندر أذا كنت مُصمم جرافك عمليات تحويل الأفلام وغيرها من الأستخدامات مثل قدرة اللوحة علي كسر السرعه جودتها ولذلك سيتم تصنيف برامج الأختبار التي تختبر كافة أجزاء اللوحة إلى :-
1- برامج تقيس قوة المُعالج بوجه عام على اللوحة
2- قياس الأدء الخاص بالذواكر علي اللوحة
3- قياس قدرة اللوحة مع البطاقات الرسومية (الشقوق الخاصة بالبطاقات الرسومية)
4- قياس بعض المُتحكمات والتي ستغيب عن مُراجعتنا لعدم توفر قطع الهاردوير الخاصه بتلك الأختبارات مثل أختبار منافذ الـSata –USB 3.0 (لما أجيب SSD نبقي نزودها)

كيف يتم الأختبار

يتم تشغيل برامج الأختبار 3 مرات مُتتالية للحصول علي نتيجة ثابته وتقليل مُعامل الخطأ ويتم أعتماد النتيجة المتوسطة للثلاث مرات أو أعتماد النتيجة أذا لم تتجاوز هامش الـ1% (50-50.1-50) كمُعامل خطأ بالطبع بيئة الأختبار يتم أغلاق كافة البرامج ونسخةSP1 Windows 7 نظيفة كما يوجد جدول في الأسفل به جهاز الأختبار والبرامج المُستخدمة ملحوظة البطاقة الرسومية أعلم أنها ليست قوية ولكن نحن بصدد مُراجعه للوحة أم وليس لبطاقات رسومية فهي غير مؤثرة حيث أن الغرض منها هو قياس حساسية الشقوق الرسومية في اللوحة الأم لذلك لا تعيرها أي أنتباه

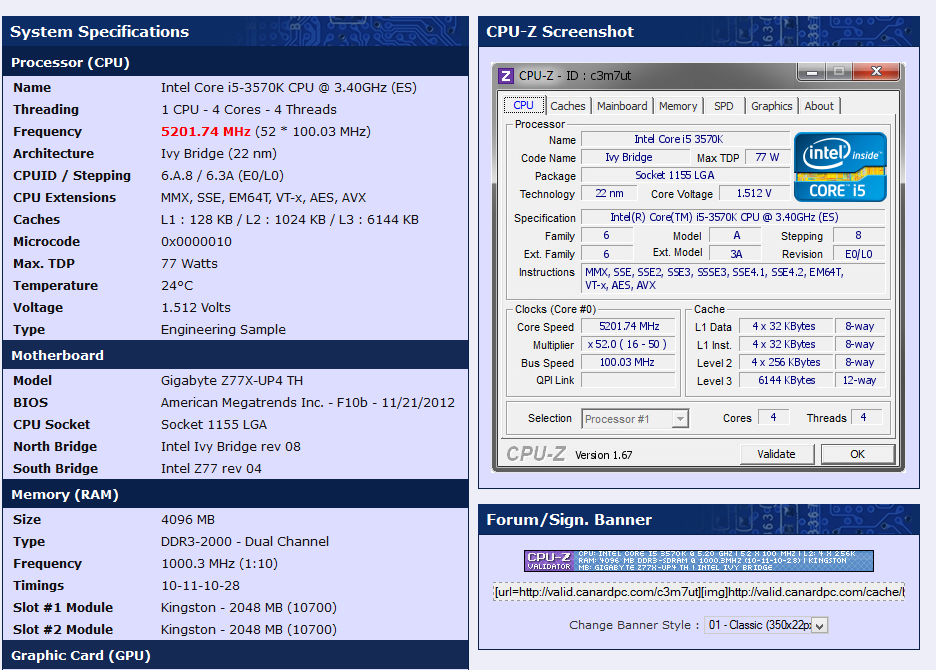

ملحوظه أقصي كسر سرعه تمكنت من الوصول إلية كان تردد 5.2 GHz زلطن بدون ثبات أقصي تردد من حيث الثبات هو 5.1 GHz وهذا بسب التبريد الهوائي الخاص بى وأيضاً أقصي كسر للذواكر كان بتردد 2000 ميجا وهذا بسبب المُعالج وليس اللوحة لذلك يجب عليك مُراعاة انه يوجد فرق في كسر الذواكر ولكنه بسيط جداً 2133 لصالح مُعالج 4670k وتوقيتات 10-12-10-28 لذلك قمت بتقليل التوقيتات بصورة بسيطه علي معالج I5-3570k ليكون الفرق بسيط المُتحكم الرئيسي هنا في كسر الذواكر هو جودة المُعالج المركزي (مُتحكم الذواكر داخل المُعالج) وسيتم الأختبار علي تردد 4.5 Ghz لنتمكن من مقارنة المُعالجين بصورة أكثر وضوحاً

المجموعه الأولى (قوة المُعالج والذواكر)

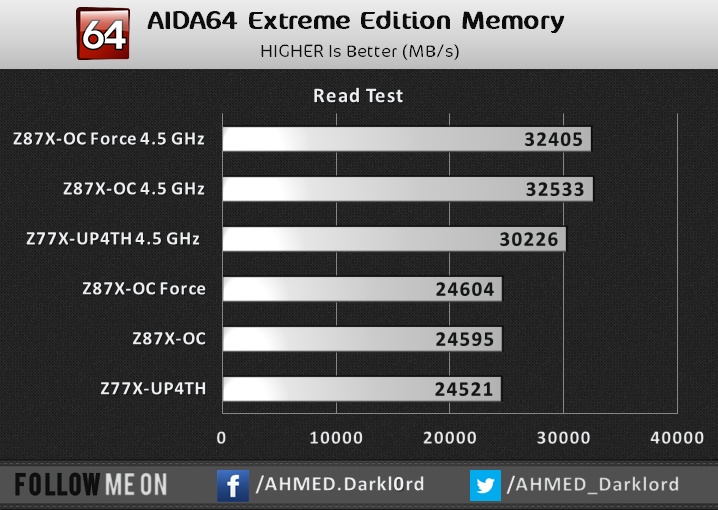

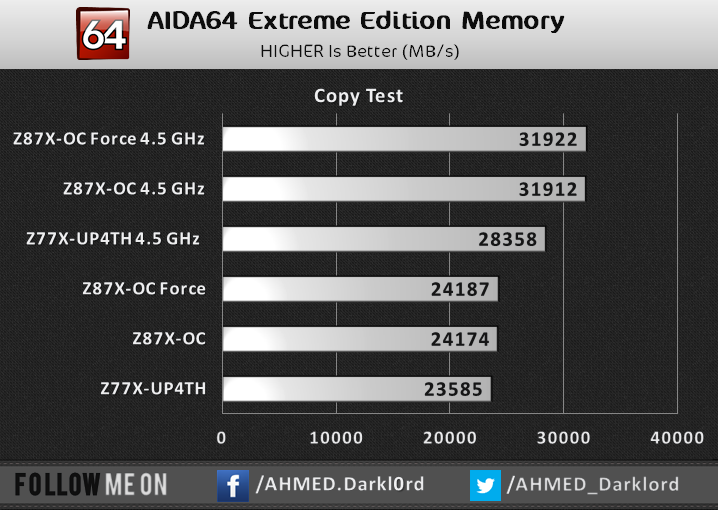

AIDA64 Extreme Editionأشهر برنامج لقياس الأداء للذواكر ويقيس أداء الذواكر فى القراءة والكتابه وزمن الوصول للبيانات

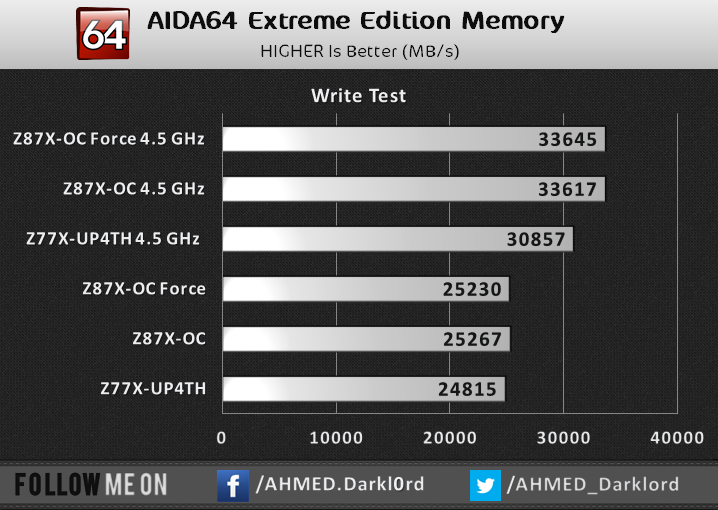

أختبار الكتابه للذواكر

اختبار سرعة النقل علي الذواكر

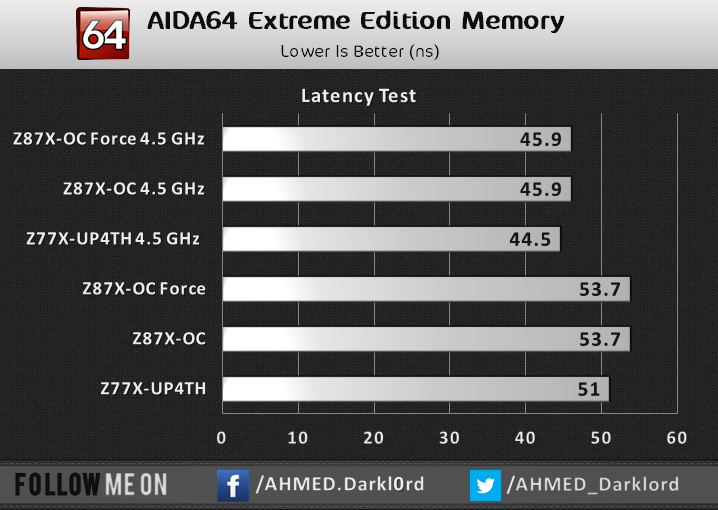

الأختبار الخاص بزمن الوصل

Super PI
ربما لم تسمع عنه من قبل يقوم هذا البرنامج بحساب قوة المُعالجة للمُعالج المركزى عن طريق قياس الأدء لكل نواة وحسابات النقطة العائمة التى تؤثر في أداء الألعاب – الوقت الأقل هو الأفضل

Pifastيستخدم هذا البرنامج قوانين العمليات الحسابية ليقوم بعدد من العمليات بالغة التعقيد بهدف قياس قدرة المُعالجة للمُعالجات المركزية علي المُعالجة

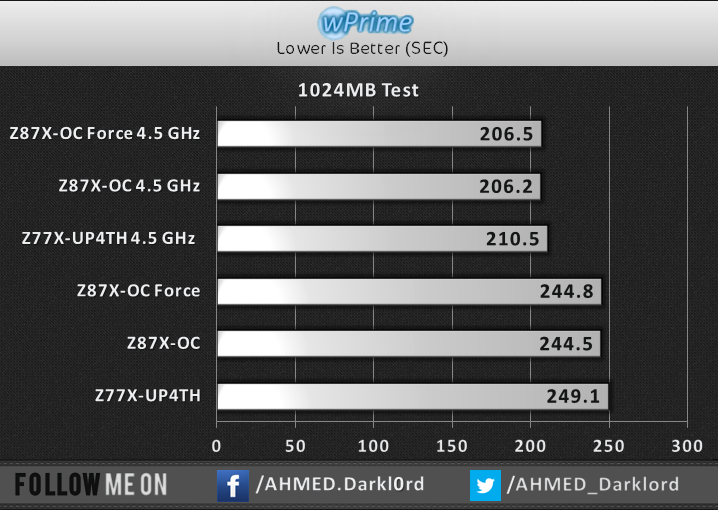

wPrimeبرنامج أختبار لقياس قوة المُعالج ويدعم تعدد الأنوية للمُعالجات المركزية ويستخدم هذا البرنامج قوانين نيوتن في أجراء عمليات حسابية مُعقدة من خلال الجزر التربيعى ليقوم بعدد من العمليات الحسابية بالغة التعقيد بهدف قياس قدرة المُعالجة للمُعالجات المركزية- الوقت الأقل هو الأفضل

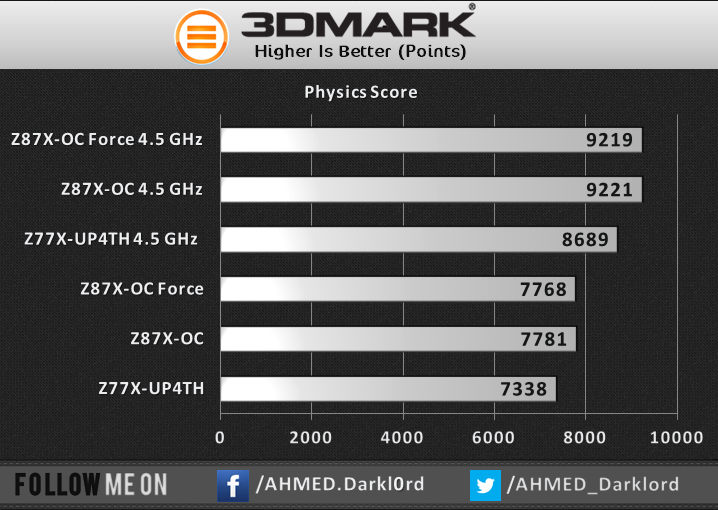

3DMarkأشهر مجموعه من البرامج لقياس الأداء الرسومى وأداء المُعالج وأداء كلاً منهما مع بعض بشكل عام النتيجة الأعلى هى الأفضل

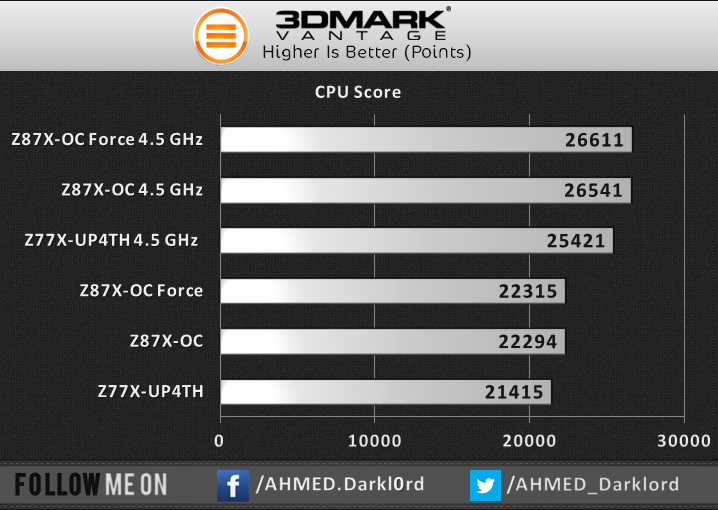

  3DMark Vantage

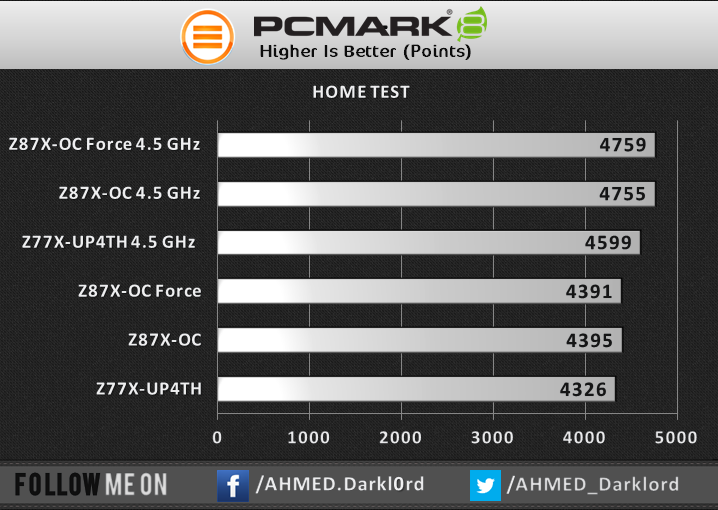

PCMark 8

هذا الأختبار تحديداً يضم العديد من الأختبارات المتنوعه مثل أستخدام الجهاز في تحرير الصور والمُحادثات الصوتيه واختبار لسرعة القرص الصلب واختبار للتصفح واختبار لعمليات الكتابه للنصوص وتحرير المُستندات وأيضا أختبار للبطاقات الرسومية  لذلك هو أختبار يُعبر عن نتيجة الجهاز بصفه عامه ودقيقة جداً

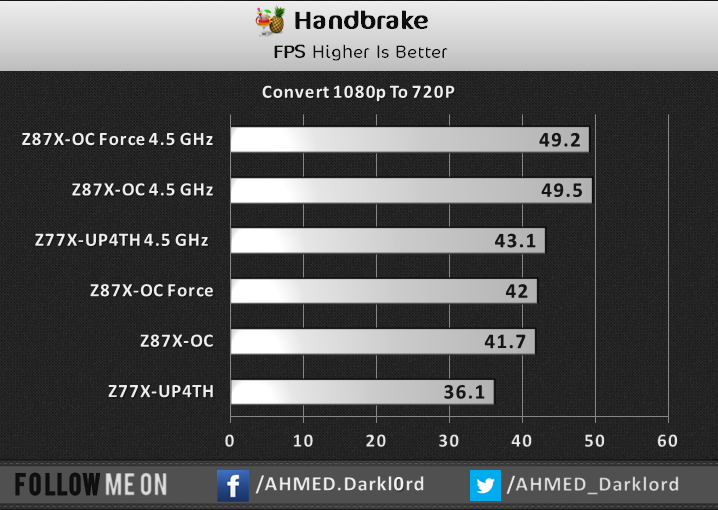

Handbrake
برنامج يُستخدم لتحويل الأفلام عالية الدقة HD الخاصه بالمُستخدم ولكن بشكل سريع نتيجة أستخدام لكامل قدرات المُعالج – عدد الأطارات الأعلي هو الأفضل

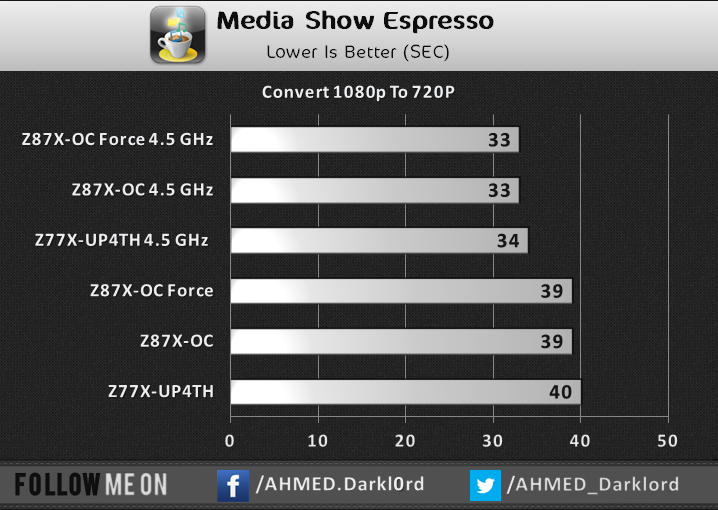

Cyberlink MediaEspresso

برنامج يُستخدم لتحويل الأفلام عالية الدقة HD ولكن المُختلف هنا أن هذا البرنامج يدعم المُعالج الرسومي أذا أردنا التحويل بأستخدام كلاً من المُعالج المركزي والرسومي ولكن بالطبع سنستخدم المُعالج المركزي فقط ويدعم تعدد الأنوية بالطبع الوقت الأقل هو الأفضل

هذه الأختبارات توضح بالفعل قوة المُعالج الحقيقية في برامج تصميم الجرافك

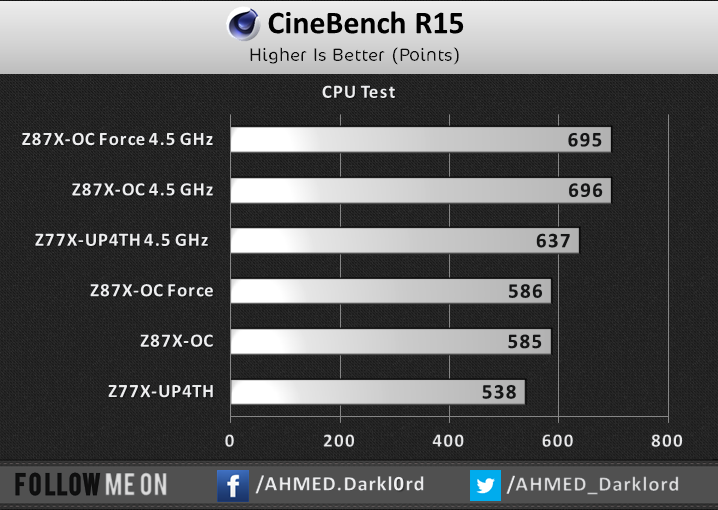

CineBENCH 15

البرنامج من أنتاج شركة Maxon وهى الشركة المُنتجة لبرنامج C4D الشهير ويقوم البرنامج بعمل رندر لمشهد مُعد مسبقاً ليقوم بنسف العتاد الخاص بك ولذلك نتائجة دقيقه جداً عدد المُضلعات في هذا المشهد يصل إلى 300.000 مُضلع ويوجد أيضا أختبار لمكتبة Open Gl يستخدم هذا البرنامج في صنع الرسوم المُتحركة والأفلام ثلاثية الأبعاد النتيجة الأكبر هي الأفضل
 FryRender

إنتاج شركة Random Control ويقوم هذا البرنامج بأستخدام الأوامر لقياس قدرة المُعالج المركزى في التعامل مع الوسائط المُتعددة من خلال صورة عالية الجودة وبحجم كبير ولذلك الوقت الأقل هو الافضل

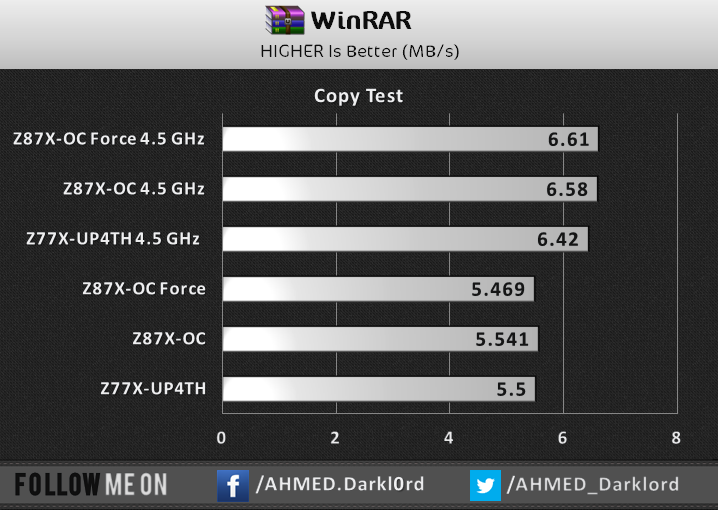

WinRAR
من منا لا يعرف برنامج الضغط الشهير Winrar يُستخدم البرنامج في ضغط الملفات لتوفير المساحات ويعتمد علي المُعالج المركزى النتيجة الأعلي هي الأفضل

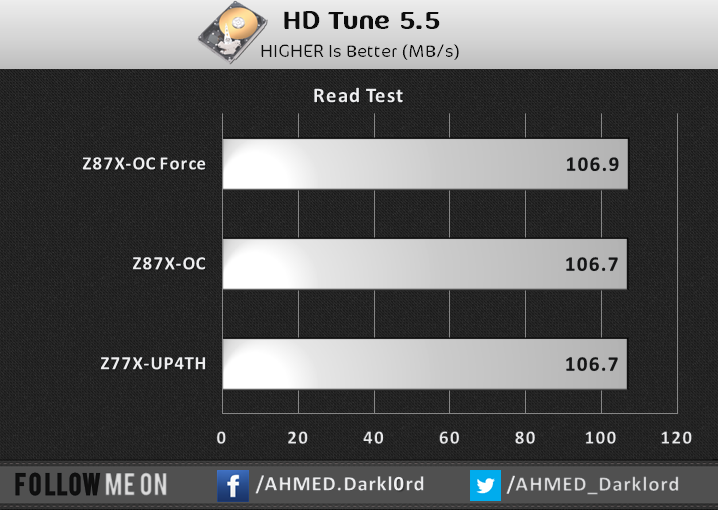

   HD TUNE هنا يجب أن ترى كيف تتعامل اللوحة مع أقراص التخزين HDD من المُفترض ان يتم هذا الأختبار مع أقراص صلبة SSD لتوضح الفرق بصورة أكبر لذلك قم بأضافة هذا الأختبار كنوع من التجربه ولكن لا أتوقع أن أرى أي فرق في الأدء ربما مُستقبلاً قد نرى فرق

القسم الخاص بلأداء الرسومى (الشقوق الرسومية)

هنا أعلم ان المعالج الرسومى ضعيف ليوضع مع مُعالج 4670K ولكن الهدف هنا ليس أختبار بطاقة رسومية إنما هو أختبار تعامل اللوحة مع شقوق البطاقات الرسومية حيث أن اي اختلاف في النتائج سيظهر هنا سيكون بسبب الشقوق الرسومية الخاصه باللوحات لأن البطاقة ستكون ثابته المُعالج مركزي أيضا ً

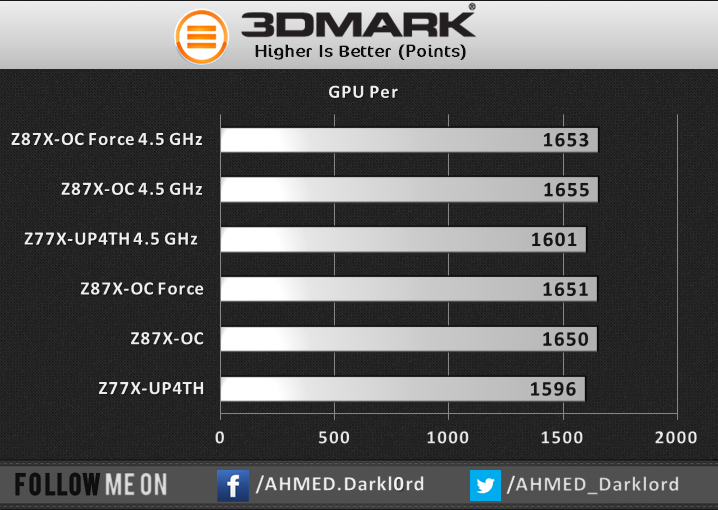

3DMark

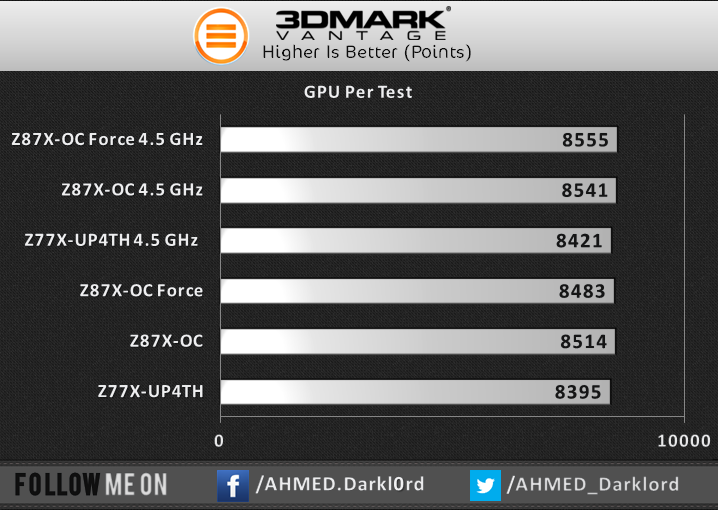

  3DMarkVantage

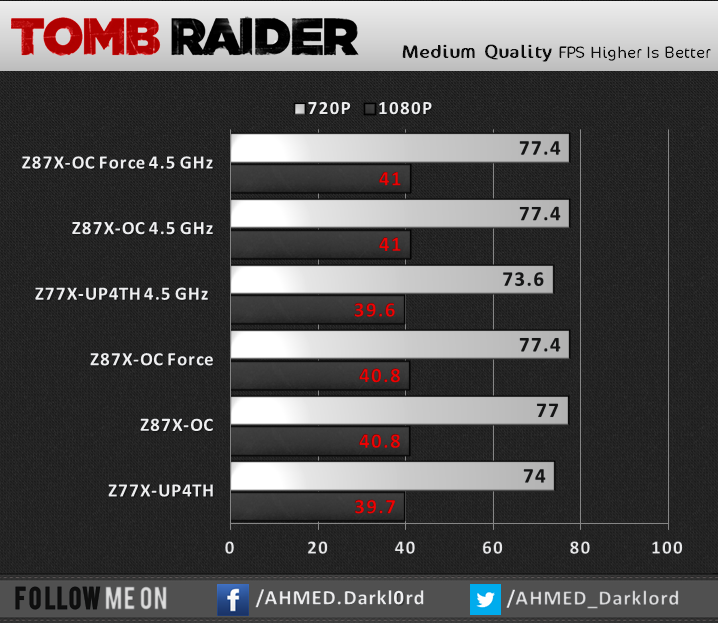

Tomb Raider

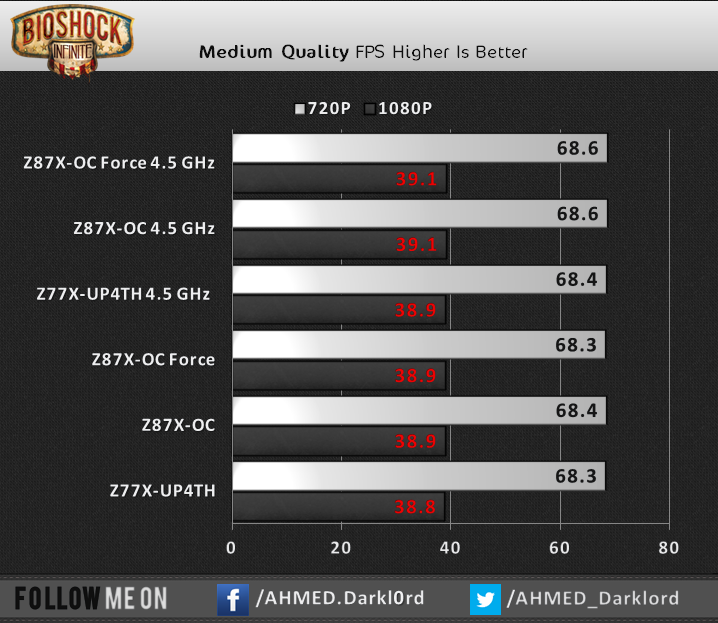

BioShock infinite

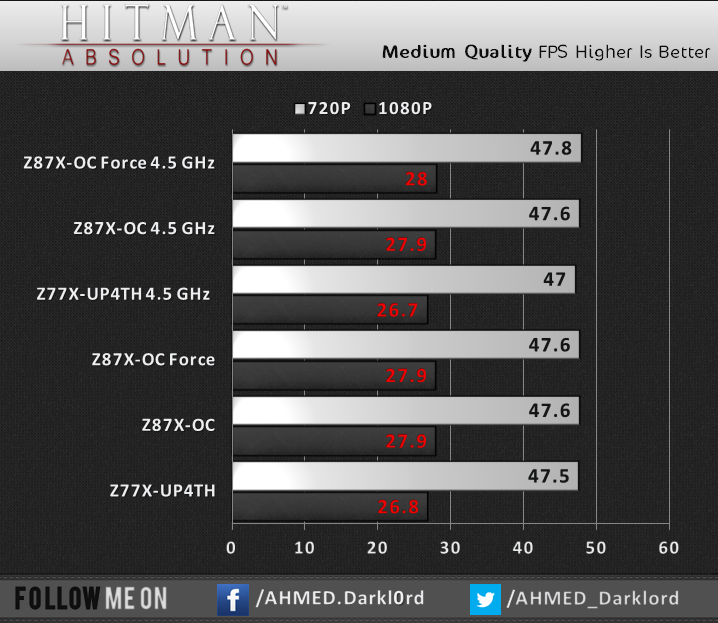

Hitman

   التعليق النهائي

 الجماليات :-

التصميم ممتاز من وجهة نظرى مُتناسق يجمع بين لونين فقط هم الأسود والأزرق للمُشتتات ولكن قد يختلف أكثر من شخص علي اي تصميم لأي مُنتج لذلك هو عامل يخص المُستخدم وحده ولا يدخل في تقيمي للوحة كالمُعتاد

التعليق العام علي تجربتي مع اللوحة :-

في أقل كلمات لم أواجه أي مشاكل من أي نوع مع تلك اللوحة وتجربة كسر السرعه كانت بسيطه وسهله وتمكنت من الوصول لتردد 5.2 GHz ولكن أخترت تردد 4.5 جيجا هرتز حتي تتمكن من المُقارنه بين المُعالجات واللوحات ويبدو ان تصميم اللوحة راعي كلاً من كسر السرعة وأحدث تقنيات أنتل للنقل وهو THUNDERBOLT وفى النهاية أثبتت اللوحة قوتها وقدرتها علي منافسة لوحات z87
المُميزات :-

1-منفذين Thunderbolt
2-ULTRA DURABLE 5
3-أمكانية وضع إعدادات مُختلفه للبايوس (DualBios)
4-واجهه جديدة وسلسة للبايوس مُقارنتا بلوحات z68
5-عدد كبير من أماكن تركيب المراوح (5)
6-
لوحة تستخدم دوائر طاقة رقمية بالكامل من أفضل الدوائر الرقمية في الصناعه
7-سعر جيد مع وجود مُتحكمات لمنافذ USB 3.0 وعدد أكبر من ما يُمكن تقديمة من شريحة z77
العيوب :-
1-المتعلقات الخاصة بالوحة تعتبر التقليدية فكما ذكرت سابقا هذه اللوحة موجة لمن يريد أن يستمتع بتقنية Thunderbolt بسعر جيد
2-كان يمكن أضافة مفاتيح لتشغيل اللوحة و إعادة التشغيل (reset/power button) وكذلك وجود شاشة أخطاء كان ليكون أمر جيد أذا أردت ان تتلاشي هذه الأضافات فلوحة z77x-up5TH بها كل هذا بلأضافة إلى بطاقة شبكة لاسلكية وبلوتوث

أشياء يجب عليك ان تستفيد منها من خلال هذه المُراجعه أذا كنت مُقبل علي الشراء

1-هل هناك فرق بين مُعالجات الجيل الرابع من Intel ومعالجات الجيل الثالث من نفس الشركه ؟
جـ- نعم هناك فرق وظهر في بعض البرامج ولكنه ليس الضخم وأكثر تأثير له يظهر في برامج التحويل وبرامج الرندر

2-هل عملية التحديث من معالجات الجيل الثالث إلى الرابع ذات جدوى ؟
جـ2-لا ليس له اي جدوى تذكر فالفرق يكاد ينعدم لذلك لا أنصح به

3-هل انا كمشتري جديد أتجه للجيل الثالث من المعالجات ولوحات z77 أو أتجه للجيل الجديد z87 ومعالجات الجيل الرابع ؟

جـ3-لوحات z87 هى الأفضل وهى الأكثر رفاهيه أيضا وجودة من لوحات z77 وهى التى ستحصل علي مُعالجات جديدة من intel لذا توجه مباشرتاً إليها وبالتالي ستتجه لمعالجات انتل من الجييل الرابع كمستخدم جديد

الخلاصة

أذا كنت مشتري جديد ولا تملك مُعالج من الجيل الثالث من شركة intel فتوجة للوحات z87 بدون شك  أما أذا كنت مُستخدم قديم وتملك لوحة بشريحة z77 ومعالج من الجيل الثالث ففرق الأداء لا يستحق تغيير المنصه .
