DSC_0156اليوم وبعد طول انتظار لمحبي المعسكر الأحمر اطلقت AMD معماريتها للفئة المتوسطة وهى معمارية Polaris والتى ترى الشركة انها ستمكن عدد كبير من المستخدمين من استخدام البطاقات الجديدة في تقنية الواقع الأفتراضي باقل سعر ممكن وهو 200 دولار اليوم سنتكلم عن بطاقة RX 480 ولكن قبل ان ندخل في مراجعة البطاقة سنتحدث بصورة بسيطة عن معمارية Polaris وماذا قدمت لك من جديد عن الأجيال السابقة أيضاً الشرح سيكون مبسط ولن ادخل في امور تقنية كبيرة اليوم وسنشرح المعمارية في موضوع منفصل في وقتا أخر

ما الذي قدمتة معمارية Polaris لمحبي الألعاب ؟

AMD-Polaris-10-and-Polaris-11-Radeon-RX-480-RX-470-RX-460-GPUs_6قدمت AMD معمارية Polaris مع ثلاثة بطاقات رسومية وهي بطاقات RX-460 و RX470 و RX480 ستلاحظ ان تسمية البطاقات اختلفت عن الجيل السابق وهو امر محمود لنخرج من مشاكل التسمية بطاقة RX470 موجهة لتمكن المستخدم من تشغيل الألعاب علي دقة الوضوح العالي ولا يوجد تفاصيل كثيرة حتى الأن اما بطاقة RX480 فهى مقدمة لنا علي انها تقدر أداء أعلى من دقة 1080 وقادرة علي تشغيل تقنية الواقع الأفتراضي دون مشكلة بسعر زهيد وهو 200 دولار لنسخة 4GB و 8GB بسعر 230 دولار

أداء أفضل واسحب طاقة أقل لمعمارية Polaris

قدمت الشركة معمارية 14nm وهى ما اعطاها القدرة على تخفيض معدل استهلاك الطاقة العالى لتقدم بذلك بطاقة RX 480 بسحب طاقة لايزيد عن 150 وات واداء مشابه لبطاقة GTX 980

Capture5

قادرة علي تشغيل تقنية الواقع الأفتراضي بسلاسة وبسعر منخفض

AMD-Polaris-10-and-Polaris-11-Radeon-RX-480-RX-470-RX-460-GPUs_4قامت AMD بنقلة نوعية فبدلا من أصدار بطاقة بسعر 500 دولار لن تتمكن من شرائها قدمت لك بطاقة بسعر 200 – 230 دولار قادرة علي اعطائك تجربة مماثلة لبطاقة بهذا الثمن وهو التمتع بتقنية الواقع الأفتراضي بسعر منخفض كما ترى بطاقة RX 480 امام بطاقة R9-380

الحوسبة غير المتزامنة ASYNC Shaders

Captureاذا كنت سمعت عن هذه التقنية من قبل فيجب ان تعرف انها كانت احد نقاط ضعف بطاقات NVIDIA من الجيل السابق 900 وفئاتة واليوم نحن امام أضافة جديدة من شركة AMD حيث وضعت AMD العتاد الخاص بالتقنية وهو ما يسمي Asynchronous Compute Engines (ACE) كما تري في الصورة الجزء الأول بدون استخدام التقنية وهو ما ينتج عنه وقت كبير لأتمام معالجة المشهد المعروض امامك في الشاشة اما الجزء الثاني فهو يوضح امكانية معالجة المعطيات بصورة غير متزامنة ليقل الوقت المطلوب لعرض الصورة وبالتالي عد اطارات أعلي

Capture1كما تري 4 وحدات داخل معمارية polaris 10 المبني عليها بطاقة RX 480 وباقي التفاصيل التقنية التي سنستعرض بعض اجزائها

تقنية HDR ومعمارية Polaris

Capture4دعم تقنية HDR مع معمارية Polaris والألعاب الداعمة لها لتعطي المستخدم تجربة مختلفة

تقنية الضغط للأكساءات ومعمارية Polaris

Capture2تقنية الضغط للأكساءات لتوفير عرض النطاق وحجم البيانات المرسلة والحصول علي كفاءة أكبر أثناء التعامل مع الأكساءات عالية الدقة

معمارية Polaris والتسجيل من الألعاب دون أنخفاض الأداء

Captureتدعيم تقنيات HEVC/H.265 لتسجيل الألعاب والأفلام وهو ما سينتج عنه عدم خسارة في الأداء في الألعاب اثناء تسجيلك للعبتك المفضلة عن طريق احد البرامج الداعمة لتلك التقنيات

منافذ التوصيل الخاصة بالبطاقات الجديدة

AMD-Polaris-10-and-Polaris-11-Radeon-RX-480-RX-470-RX-460-GPUs_1واخيراً AMD تقدم HDMI 2.0b و منافذ DisplayPort 1.4 لتقدم لذلك كل التقنيات المتاحة للتوصيل والأن لندخل إلى بطاقتنا

DSC_0109

البطاقة الخاصة بنا تأتي بتصميم AMD القياسي وهى تأتى لنا بدون اي متعلقات او صندوق خارجي لذلك سنتكلم عن البطاقة بشكل سريع

البطاقة الخاصة بنا

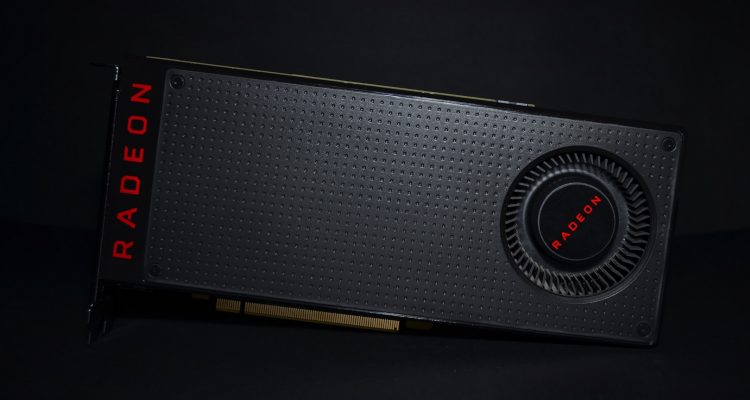

DSC_0145البطاقة الخاصة بنا تأتى بتصميم مختلف عن البطاقات الرسومية الأخرى لنترك هذا الصور للتوضيح اكثر كل ما تريد معرفتة هو طول البطاقة وهو 24 سم وهو ما يجعلها تناسب كافة الصناديق الخاصة بالحاسب

DSC_0168منفذ التبريد 6pin وهو قادر علي امداد البطاقة ب 75 وات فقط و 75 وات من اللوحة الأم يصبح اقصي ما يمكن استهلاكة لتلك البطاقة هو 150 وات

DSC_0142التبريد مصمم من البلاستك المقوى اما عن مروحة التبريد نفسة فهي التقليدية في النسخ الفياسية

DSC_0236منافذ التوصيل والتى ستجد بها كل ما تحتاجة DP 1.4 -HDMI 2.0 وفرت البطاقة كل ما تريدة ايضا أقصي دقة مدعومة هى 5K بمعدل انعاش 60Hz وستختلف النسخ من شركة لشركة حسب المنافذ لا تنسي ان معمارية Polaris هى معمارية الفئة المتوسطة من حيث الأداء وليست المعمارية الأقوى فنحن بأنتظارمعمارية VEGA

DSC_0239التبريد الخاص بالبطاقة يستغل شقين علي لوحتك الأم وهو ما يجب ان تنتبه له فى حالة تركيب أكثر من بطاقة لن تجد مشكلة

DSC_0196شعار AMD في الأسفل لان البطاقة الخاصة بنا تأتى بالتصميم القياسي للشركة

DSC_0204شعار Radeon على مروحة التبريد التى تعمل بتقنية دفع الهواء للخارج

DSC_0192و شعار RADEON فى البطاقة من الأمام

DSC_0217ومن الجزء الأعلى باللون الأحمر وهو غير مضئ

DSC_0143الجهة الخلفية للبطاقة كما تري لا يوجد درع معدني في الخلف ولكن ستجد بعض البطاقات تأتي بدرع معدني لنقوم بفك البطاقة

DSC_0250والأن إلى التبريد الخاص بالبطاقة

DSC_0252التبريد الخاص بالبطاقة بعد الفك هو بسيط للغاية كما تري مجرد مشتت معدني مثل باقي النسخ القياسية وتبريد للذواكر ودوائر الطاقة فى اليسار

DSC_0261المشتت المعدني البسيط للبطاقة بدون انابيب حرارية والتي ربما كانت ساعدت في التبريد كثيرا

DSC_0203النسخ القياسية معروفة دائما انها تستخدم تقنيات دفع الهواء للخارج وهو احد مميزاتها ايضاً احد عيوبها انك أذا اردت تشغيل تلك المورحة لاقصة سرعة فستحصل علي 5100 لفة في الدقيقة وهو معدل ازعاج كبير جداً أيضاً الشركة راعت هذا ولن تسمع صوت يذكر للبطاقة

دوائر الطاقة

DSC_0264هذه هى بطاقتنا بعد نزع المشتت الخاص بها وسنتعرف عليها في الصور القادمة ولكن قبل هذا ستجد قطع تبريد علي الذواكر أيضاً ستجد دوائر الطاقة جهة اليسار وهو امر طبيعي في البطاقات القياسية

DSC_0276متحكم رقمى من انتاج شركة IR وهو بموديل IR3567B وهو متحكم يمكنة قيادة 6+2 مراحل للطاقة وهو من احد أفضل المتحكمات الرقمية

DSC_0281 7 وحدات من الخوانق والمكثفات الخاصة لتنقية التيار الكهربى مما يساعد علي تيار ثابت أيضا الموسفت المستخدم هو MagnaChip

DSC_0279صورة للموسفت والموسفت بقدرة 53 امبير اي ان دائرة الطاقة بقدرة 318 امبير وهو ما لن تصل إلية البطاقة

والأن مع أختبارات الأداء

محتويات المُراجعة

  1. بطاقتنا وشرح للبطاقة الرسومية ومكوناتها وعناصر الجودة
  2. منهجية الأختبار واختبارات الأداء
  3. أداء البطاقات على دقات 1440P و 4K
  4. كسر السرعة والتقيم النهائي
