اليوم لدينا أحد أفضل لوحات الفئة العليا في لوحات Z890  من ASUS وهي لوحة STRIX Z890-F  حيث تأتي اللوحة لتقدم كل شيء  للمستخدمين فهي  تقدم 5 منافذ M.2 بينهم ثلاثة منافذ M.2 من PCI-E 5.0 مع 21 مرحلة للطاقة لمعالجات الجيل الخامس عشر وهي دائرة طاقة أحترافية من الطراز الأول بدون شك ، اللوحة تدعم ذواكر DDR5 لتردد 9066MHz  ، اللوحة تأتي بأحدث البطاقات الصوتية ALC 4080 و مدعمة بمضخ صوتي منفصل علي اللوحة و برنامج Dolby Acess للاعبين مع دعم USB 4.0 و Thunderbolt 4.0  و شحن سريع بقدرة 30 وات ، اللوحة تأتى بسعر 430 دولار تقريبا فنحن امام لوحة للمحترفين  بصورة واضحة لأي مستخدم !

لوحات Z890 الجديدة وما تقدمة للمستخدم

لوحات Z890 تأتي لتقدم الكثير من المنافذ بداية من منافذ USB 4.0 التي ستكون تقليدية من الأن في هذا الجيل و مرورا بتقديم عدد كبير من وحدات M.2 يتفوق علي اللوحات السابقة و بالطبع عدد منافذ أكبر يمكن الحصول عليها كما سنري في كل لوحة فكل شركة ستختار ما تريد تقديمة بعدد المسارات الكبيرة المقدم اليوم و الذي سينافس AMD في لوحاتها وربما يتغلب عليها فبشريحة واحدة تقدم انتل كل ما لديها هنا  .

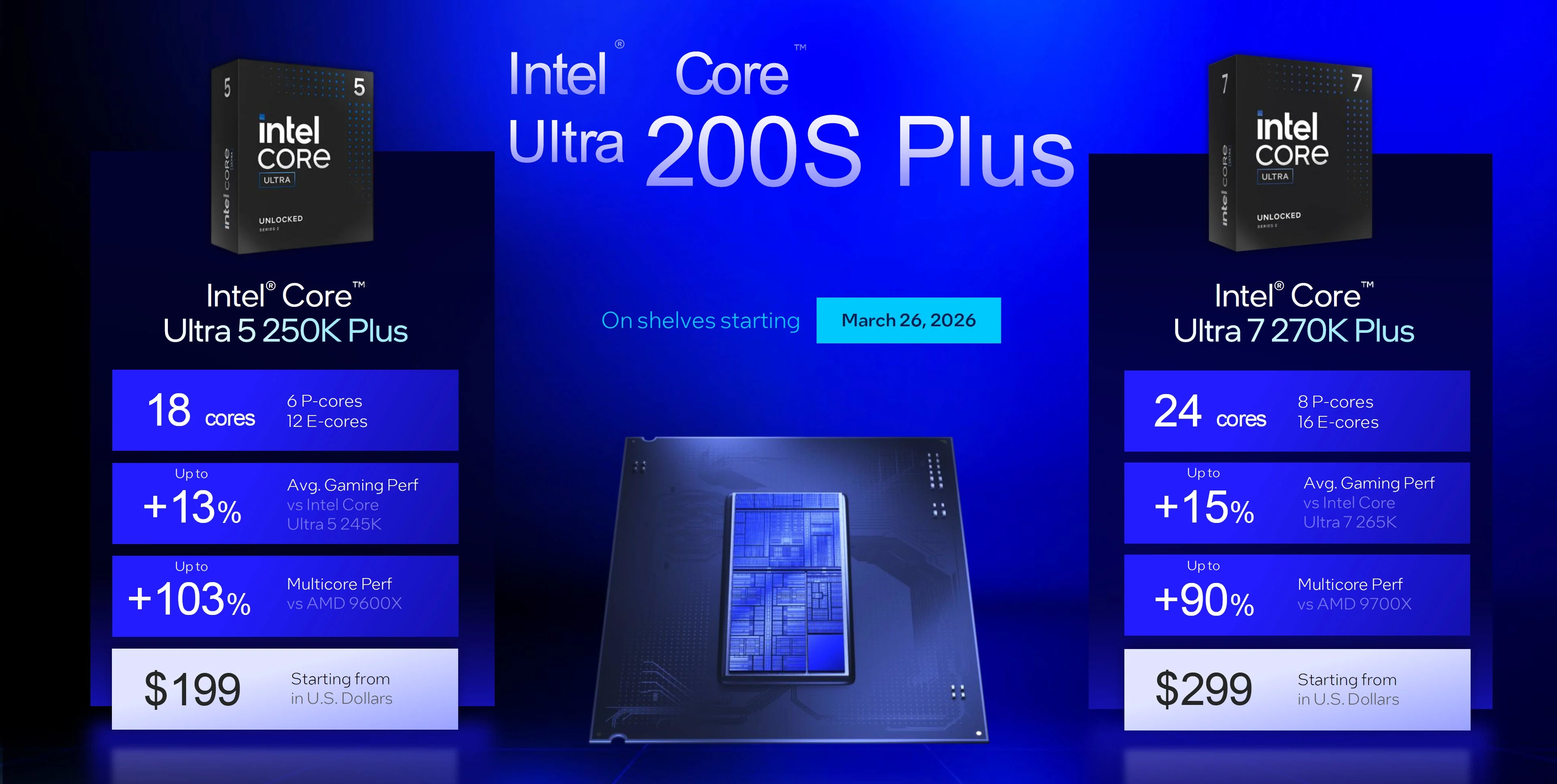

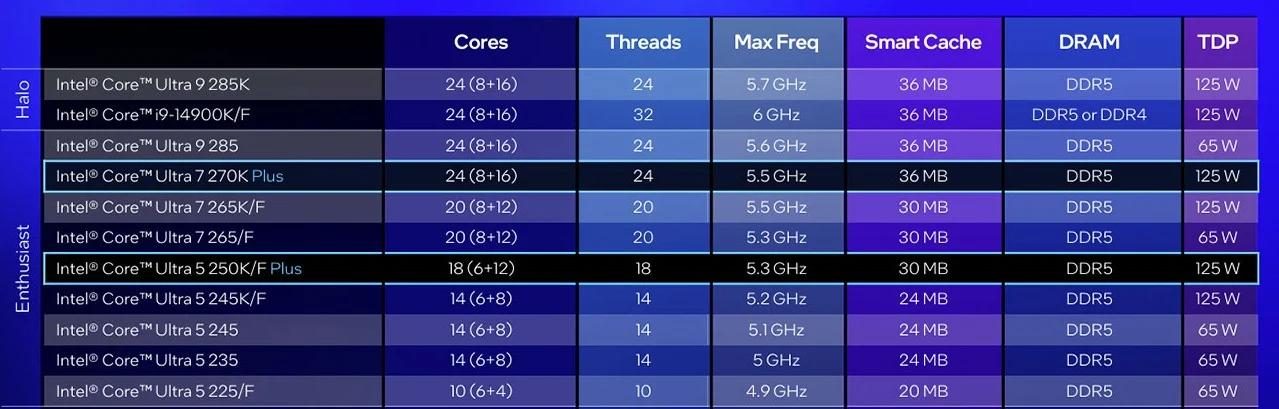

معالجات الجيل الخامس عشر الجديدة  Ultra Plus !

قامت Intel بإطلاق معالجات جديدة محسنة وهي Ultra Plus ، فأصبح لدينا معالج 270K Plus وهو بسعر ممتاز 300 دولار وهو ينافس معالج 9950X بفرق سعري كبير وحتي في السوق المصري فهو يقدم هذا أيضا بكل بساطة و كذلك معالج 250K Plus يقدم إنتاجية تفوق معالجات AMD الموجودة بصورة ممتازة ، لا تنسي ان Intel حسنت هذه المعالجات في أكثر من جزء في التكوين الداخلي لها حيث زادت الشركة الترددات الداخلية بين مكونات المعالج مما قلل الإختناق و قدم أداء أفضل في الألعاب والإنتاجية حتي تحديث دعم ترددات الذواكر الأعلي امر ممتاز .

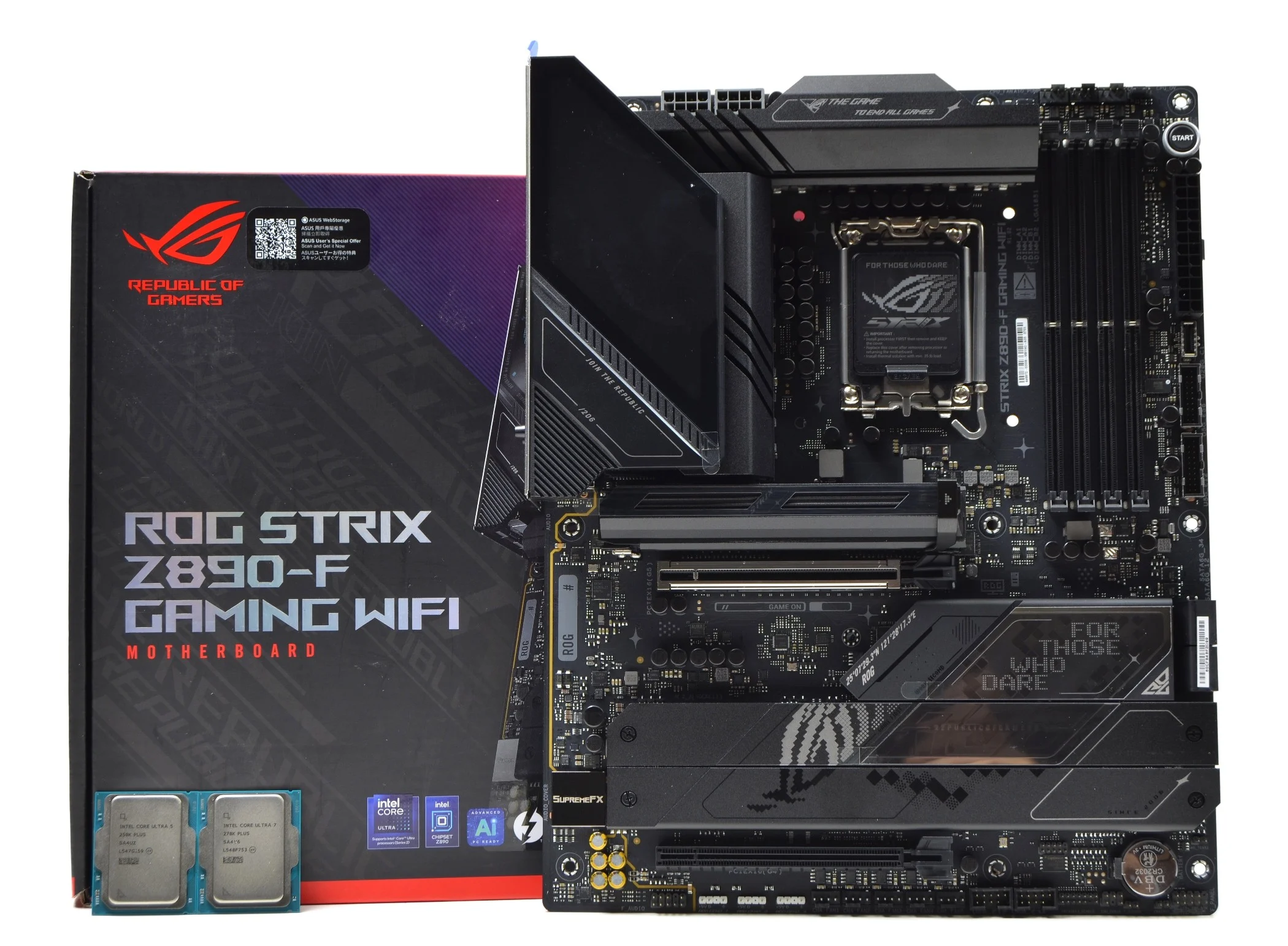

صندوق التغليف الخاص باللوحة والمُحتويات

صندوق التغليف يأتي باللون الأسود و شعار Z890 و معالجات Intel  في الأسفل بشكل واضح وكبير ليميز المستخدم هذا أيضا شعار Thunderbolt الكبير لتوضيح الدعم الخاص به مع تقنيات Wifi 7 و Dolby Atmos ، فى الخلف ستجد كل ما تريد معرفتة عن اللوحة والتقنيات أيضاً يمكن تكبير الصورة لتتفحص بنفسك كافة المميزات الخاصة باللوحة والتي سنشرحها أثناء أستعراض اللوحة

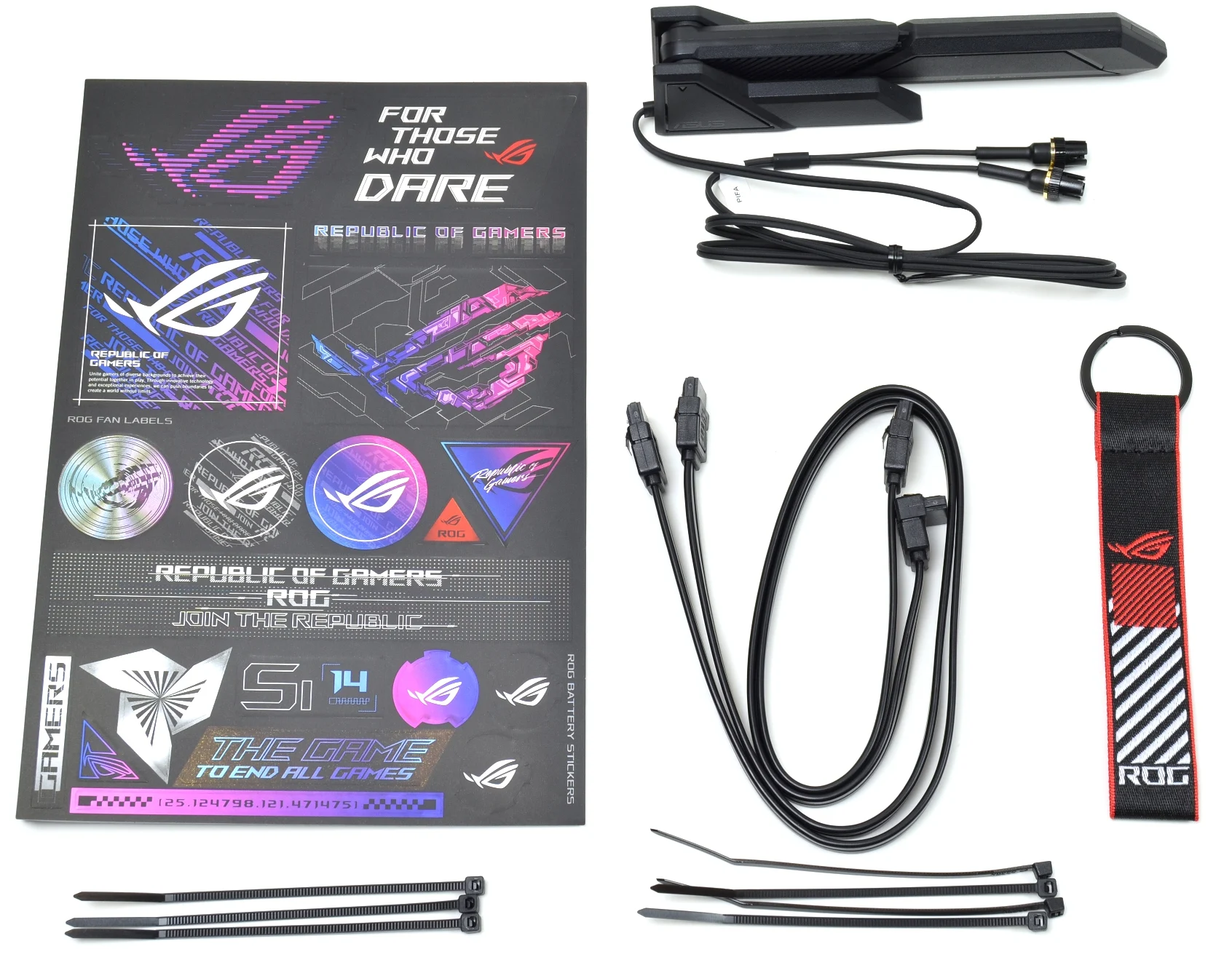

المُلحقات الخاصه باللوحة

الملحقات التى تأتي مع اللوحة مميزة لذلك سنتعرف عليها معا  :

• 4x SATA6GB/s Cables

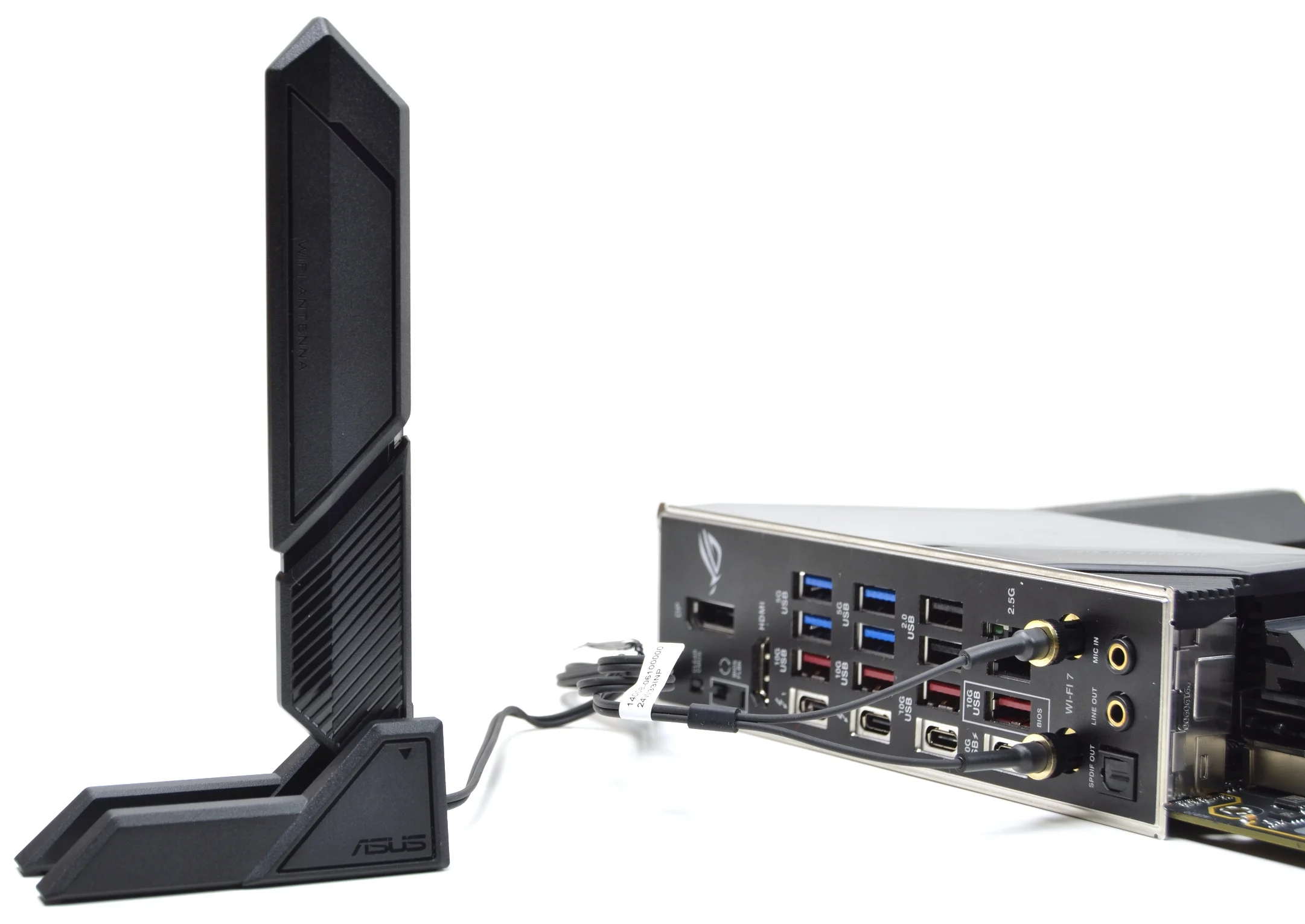

• مقوى الإشارة لبطاقة الـ Wifi و BT
• الكثير من القطع الإضافية لترركيب وحدات M.2
• وسادة حرارية لوحدات M.2 من نوع 2110
• شعارات ROG لتزيين صندوق الحاسب لديك
• ميدالية للمفاتيح الخاصة  بك عليها شعار الشركة
• دليل المُستخدم الورقي بشكل ممتاز و جميل للغاية وسهل للمستخدمين

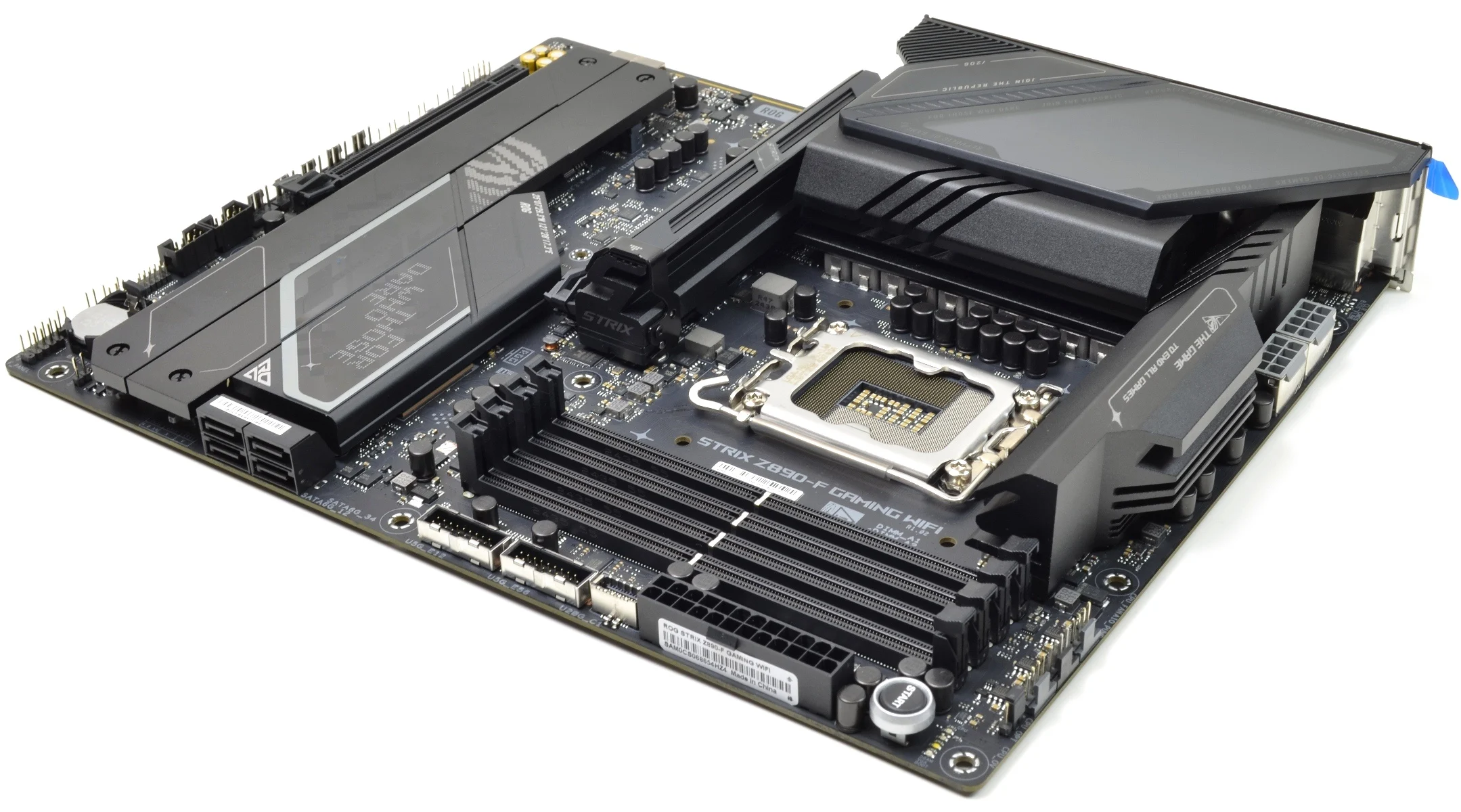

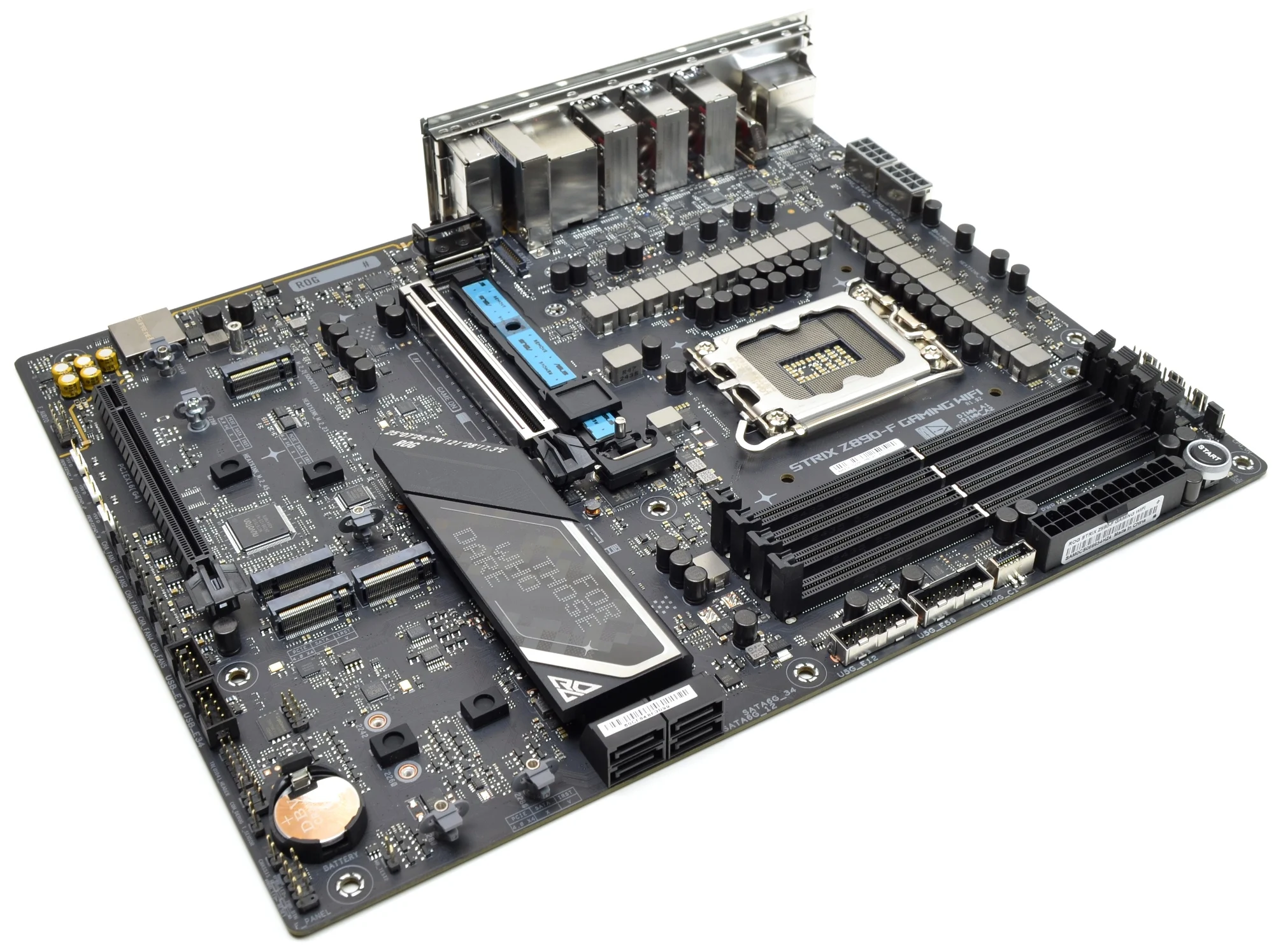

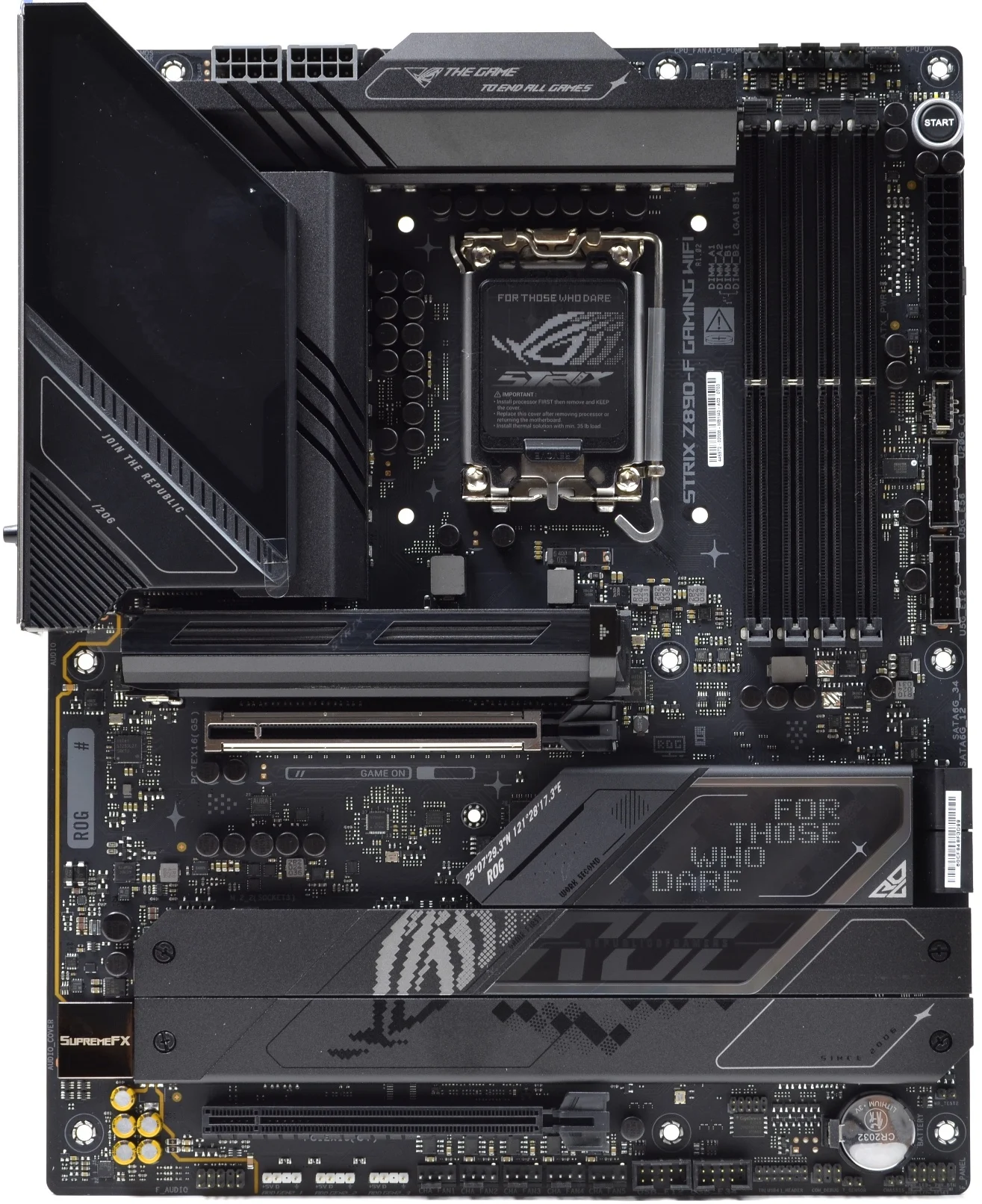

لوحتنا ونظرة عامة وعدد المراوح

8 منافذ للمراوح على اللوحة من النوع الهجين كلوحة للفئة العليا ، و مستشعرات حرارة كثيرة على كافة اجزاء اللوحة لتقدم بذلك اللوحة التحكم الكامل في المراوح ، أيضاً جميع المنافذ علي اللوحة يمكنها تشغيل المضخات المائية حتى 12 وات وبقدرة 1A  ، نظام الأضاءة الخاص باللوحة هو ARGB و لوحتنا تملك  ثلاثة منافذ  Addressable RGB سنتعرف عليهم بالتفصيل في الأجزاء القادمة .

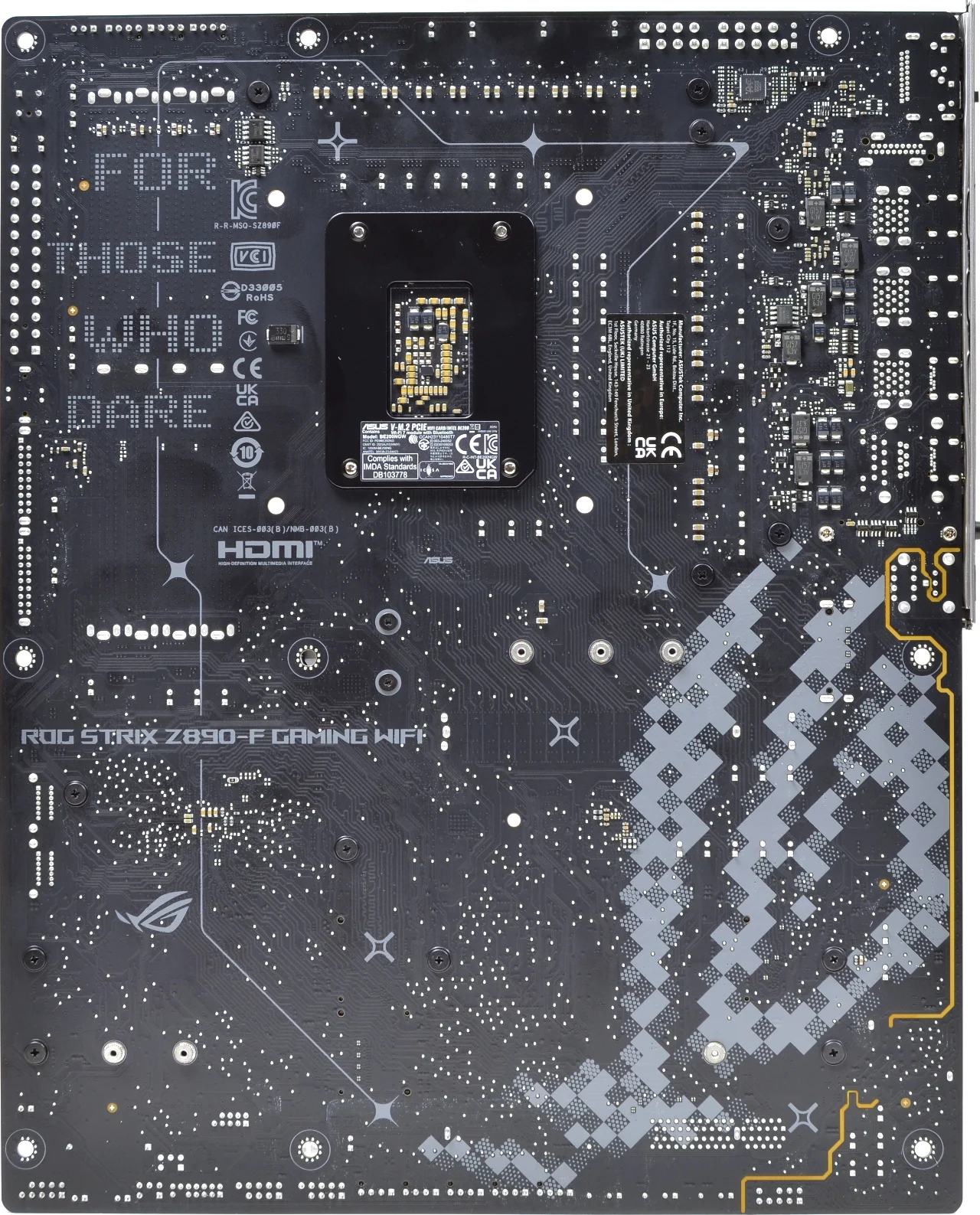

لوحة الدوائر المطبوعة باللون الأسود و ستجد الكثير من المكونات الإلكترونية في الخلف ، لوحة الدوائر المطبوعة تأتي بعدد 8 طبقات لتتحمل اللوحة بذلك كافة المشتتات الهوائية ثقيلة الحجم و بحجم ATX مما يعني انها ستناسب كافة الصناديق ولا يوجد احتياج إلى صناديق خاصة مثل لوحات E-ATX ،  لوحة PCB هنا من النوع ذات الفقد الضعيف للإشارة و هي المستخدمة في الخوادم لتقدم أفضل أداء ممكن للمستخدم.

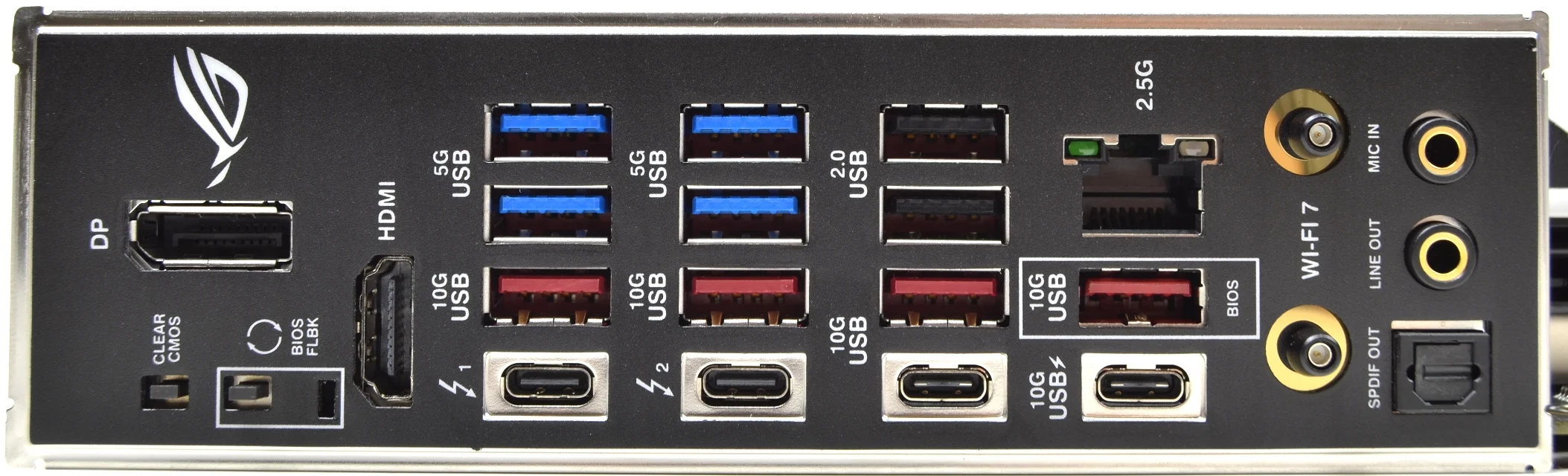

لوحة المنافذ الخلفية و لوحة مليئة بالمنافذ الكثيرة و ربما اهمها للمستخدم هو مفتاح Bios  : وهو مفتاح خاص بتفعيل تقنية تحديث البايوس عبر منفذ USB فى لوحة المنافذ الخلفية و هذه الطريقة لا تحتاج إلى وجود معالج أو ذواكر فقط قم بالضغط على هذا المفتاح لتحديث البايوس بعد وضعة على وحدة تخزين خارجية تم تهيئتها بصيغة Fat32 و قم بإعادة تسمية الملف الخاص بالبايوس من خلال البرنامج الملحق من الشركة  ، أيضاً ستجد هذا الزر مضيء

لوحة المنافذ الخلفية (تأتي مدمجة على اللوحة )

• زر تفعيل تقينات Bios  و Clear Cmos لمسح إعدادات البايوس
• منفذ  HDMI للبطاقة الرسومية المدمجة 2.1
• اربعة منافذ USB 3.0 من الجيل الأول بسرعة 5Gb/s باللون الأزرق
• اربعة منافذ USB 3.0 من الجيل الثاني بسرعة 10Gb/s باللون الأحمر و المنافذ الذي يملك خط أبيض هو الخاص بتقنيات البايوس Bios FLBK
• منفذين USB 2.0 باللون الأسود وهي المنافذ التقليدية
• المنفذ الخاص ببطاقة الشبكة INTEL® I226-V2.5 Gb/s
• منفذين  USB 4.0 و Thunderbolt 4.0 بواجهة Type-C بسرعة 40Gb/s وهو أحد اسرع منافذ التوصيل و يقدم الشحن السريع بقدرة 30 وات للأجهزة الذكية ويدعم تقنيات عرض الصورة DP1.2 و مرقمين
• منفذ USB 3.2 Gen 2 من نوع Type-C و بسرعة 10Gb/s
• منفذين لمقوى الإشارة للـ Wifi و BT
• منافذ البطاقة الصوتية Realtek ALC 4080الجديدة  مع منفذ SPDIF

LAN+USB 3.0 Protections

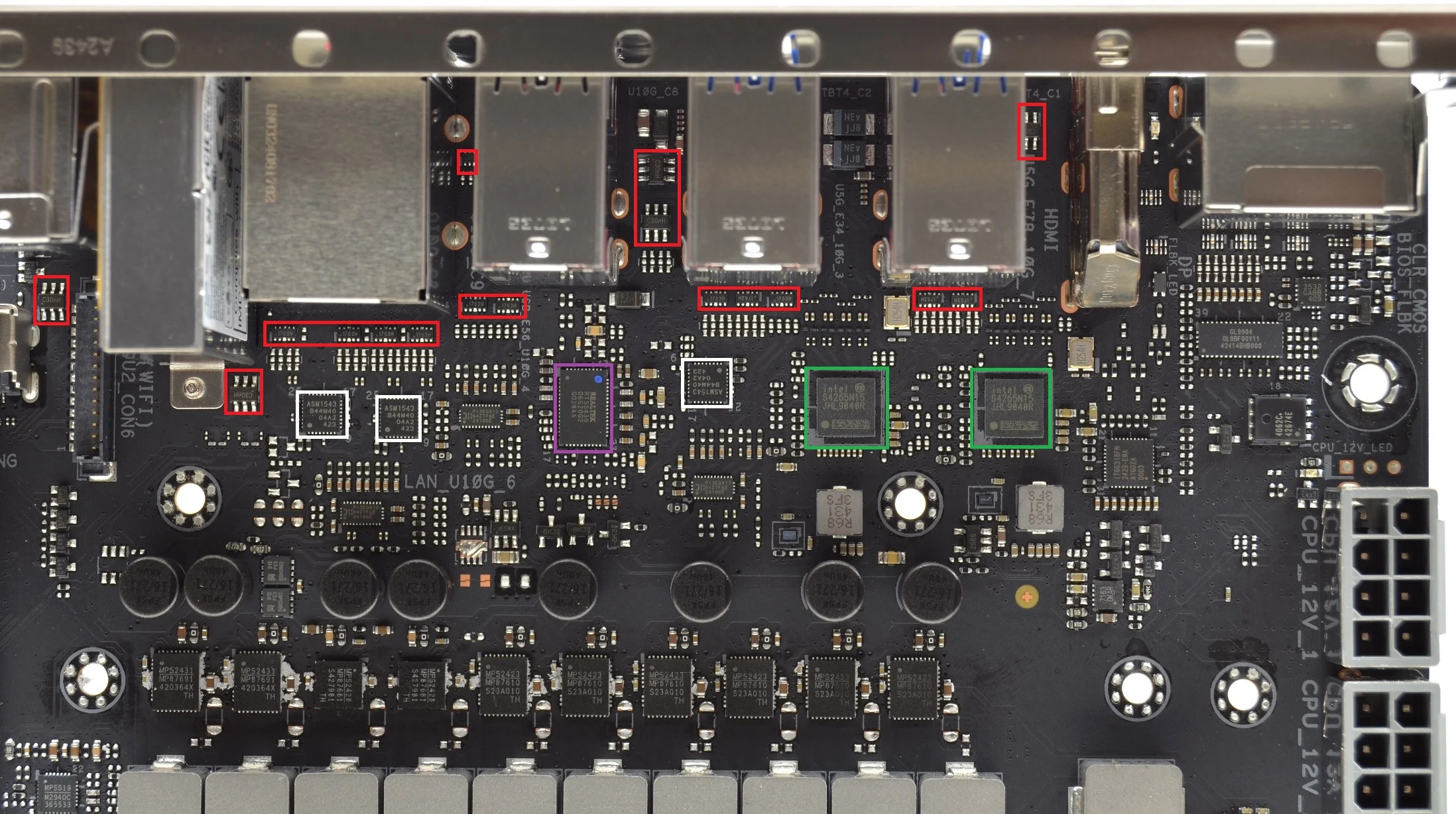

حماية ضد الكهربة الأستاتيكية أو الساكنة و الكهربة الزائدة :- منفذ بطاقة الشبكة LAN ومنافذ الـUSB مزودة بحماية ضد الكهربة الأستاتيكية ESD كيف ؟ من خلال مُتحكمات HI-ESD والتى تظهر في الصورة في الأعلي وهي تلك القطع الصغير المستطيلة خلف المنافذ مباشر باللون الأحمر أيضاً هناك الكثير من المتحكمات الأخرى في خلف اللوحة

INTEL JHL9040R : المتحكم الخاص بتقديم مميزات Thunderbolt 4.0  للتعرف علي الأجهزة و يقوم أيضا علي إعادة القيادة للإشارة للمسارات لتقنيات USB 4.0 بسرعة 40Gb/s  و تحتوي لوحتنا علي متحكمين منة

رقاقات Pericom  : رقاقات Pericom P13EQX و P12 تعمل كمقويات إشارة لمنافذ USB المختلفة علي اللوحة ولكنها توجد في خلف اللوحة مع بعض المكونات الأخري

RTS5453 : المتحكم و الرقاقة المسؤلة عن تقديم قدرات الشحن من خلال منفذ Type-C

ASM1543 : المتحكمات الخاصة بشركة ASmedia لتقوية الإشارة و توفير منافذ USB  المختلفة و تحديدا Type-C فهي تمثل وحدة المنطق لهذه المنافذ.

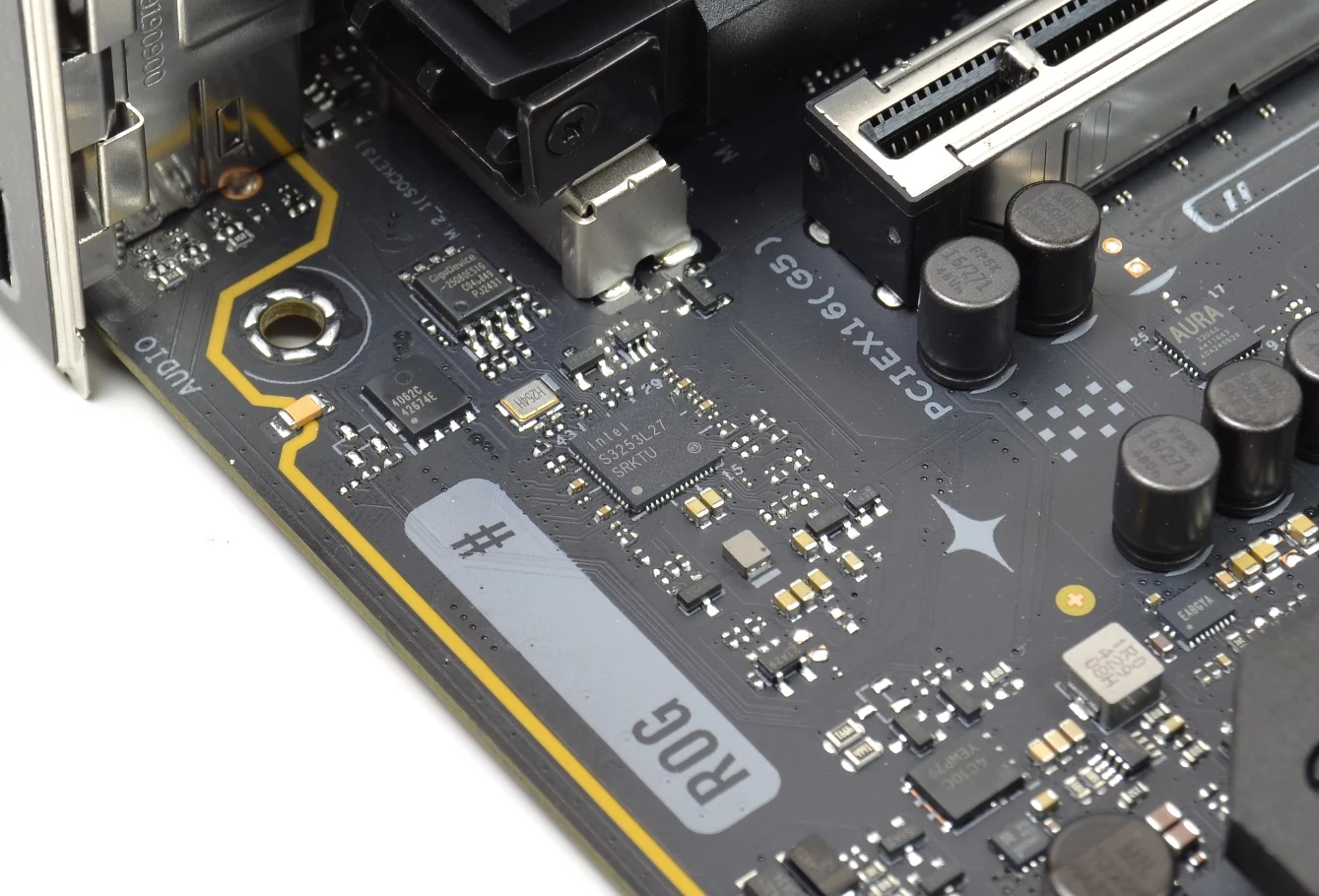

البطاقة الصوتية ALC4080 للاعبين و دعم Dolby Atmos !

قامت شركة ASUS بدمج احدث البطاقات الصوتية على لوحتها وهى بطاقة ALC 4080 لماذا هذه البطاقة ؟ هذه البطاقة تستخدم واجهة USB وليس واجهة HDA مما سيعطي البطاقة الصوتية امكانية تقديم معدل بيانات الضعف مقارنة ببطاقة ALC1220 السابقة وهو من 32bit/192kHz إلى 32bit/384Hz وهو ما سيعطى المبدعين و ناشئي المحتوى مساحة كبيرة للتعامل مع الملفات الصوتية الاحترافية اما عن الألعاب فلن تصل إلى هذا المدى الكبير و بالتأكيد إضافة جيدة للمستخدمين .

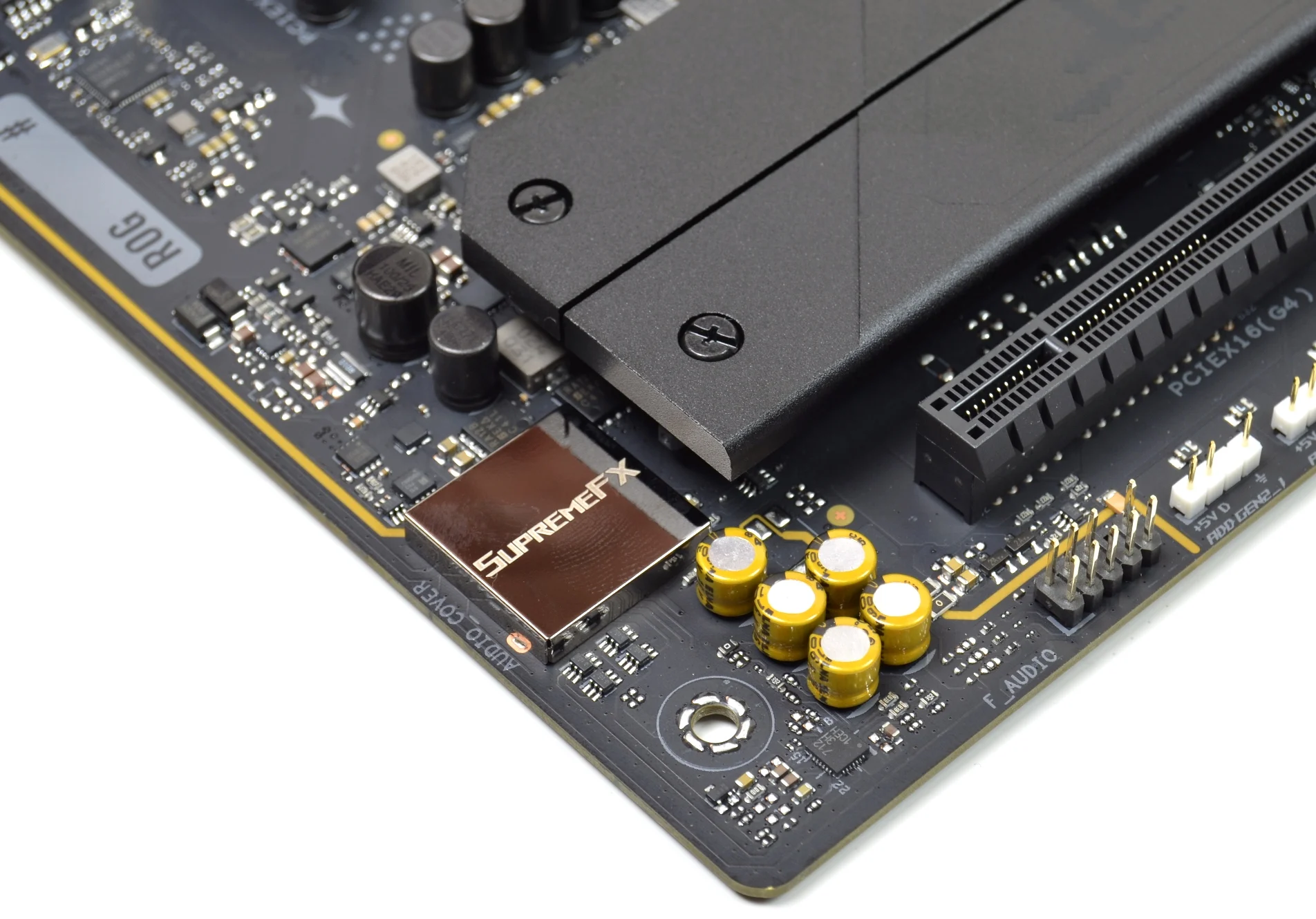

البطاقة تأتي ببعض التدعيمات التي قامت بها الشركة من مكثفات صوتية يابانية من شركة Nippon باللون الذهبي لمزيد من النقاء الصوتى لا تنسي ان بطاقة ALC 4080 تملك مضخم صوتي متغير حتى 600 اوم لتشغيل السماعات الأحترافية و رغم ذلك أضافت الشركة مضخم صوتي خارجي بقدرة 600 اوم وهو Savitech SV3H712  و الذي يقدم الصوت من خلال المنافذ الأمامية لصندوق الحاسب الخاص بك ولذلك هو إضافة مميزة للحفاظ علي قوة صوت ممتازة و بالطبع هذه الإضافات حتي وإن لم تكن علي مستوي جمهور Audiophile إلا إنها إضافات نادرة في هذه الفئة السعرية من باقي الشركات

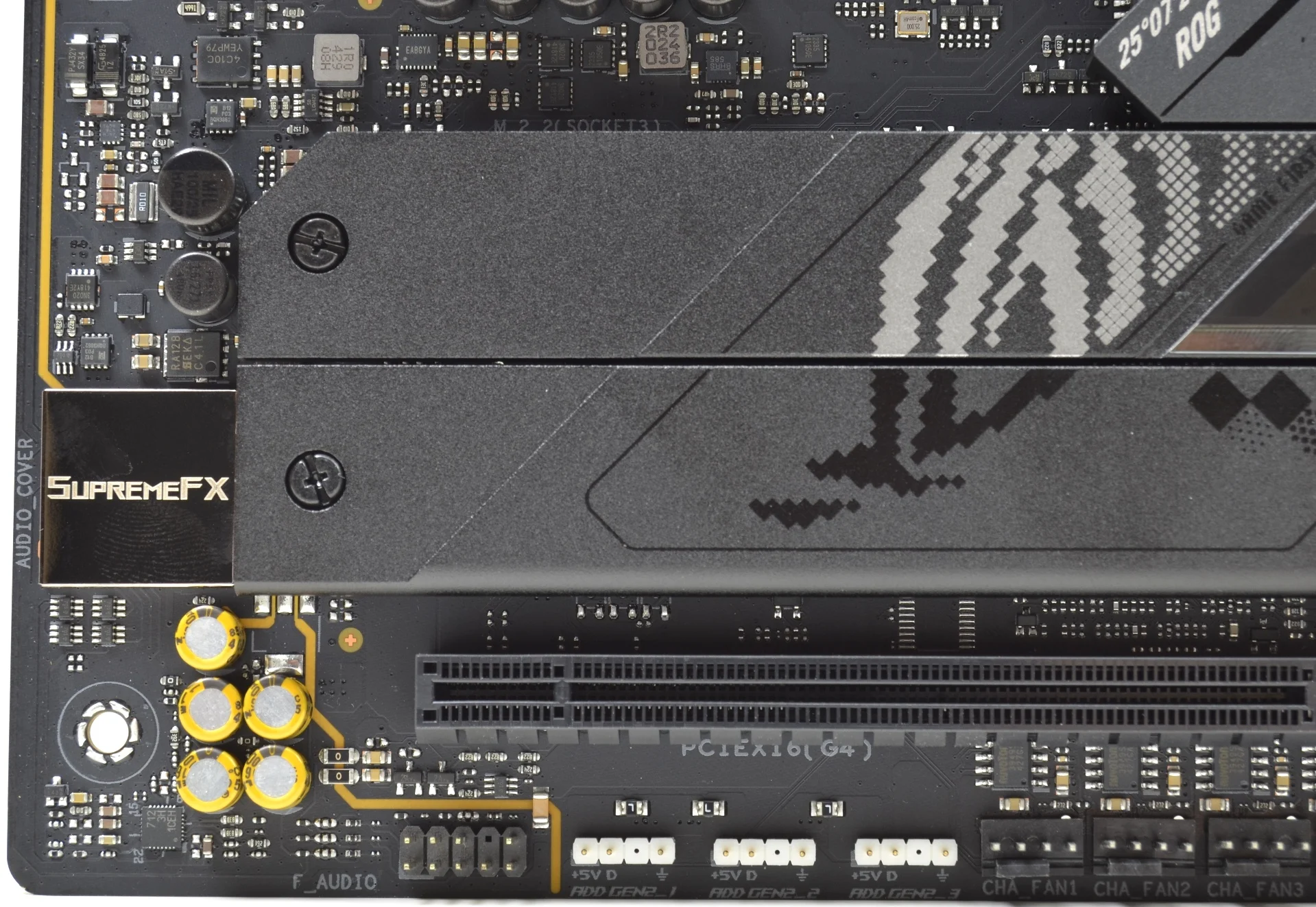

البطاقة الصوتية الخاصة بنا و أحد التدعيمات التى قامت بها الشركة هو فصل القنوات الصوتية وعزل البطاقة عن دائرة اللوحة لتمنح البطاقة نقاء أفضل للصوت أيضاً المسار باللون المختلف امامكم يوضح الفصل الحادث بين مكونات اللوحة و الجزء الخاصة بالبطاقة الصوتية كذلك درع الحماية علي البطاقة الصوتية نفسها للحماية من التداخل الكهرومغناطيسي

برنامج Dolby Access لتجربة صوتية فريدة داخل الألعاب

تقنيات Dolby Acess هنا تأتي مع اللوحة بصورة مجانية وهي إضافة ممتازة و سيعطي تجربة صويتة مميزة للغاية مع امكانيات تحكم رائعة للمستخدم ، أيضاً هنا يوجد اكثر من تخصيص سواء لسماعات الرأس او حتى انظمة المسارح المنزلية Home Theaters ، يوفر البرنامج الكثير من الإمكانيات التى يجب ان تتفحصها بصورة مفصلة عن طريق موقع Dolby

تقييم دائرة الصوت

تقييم جيد جداً في الاختبار والتجربة الصوتية جيدة جدا بالفعل و اداء جيد جدا مع هذه التدعيمات يصل إلي ممتاز في هذه الفئة السعرية هو أكثر من ما تتوقع لجودة الصوت

البطاقة الشبكية INTEL® I226-V بسرعة  2.5Gb/s

لوحتنا مزودة بمتحكم شبكة واحدة هو Intel I226-v بسرعة 2.5Gb/s  ، البطاقة مزودة ببرنامج للتحكم بها و أعطاء أولوية للألعاب الأونلاين مقابل باقي التطبيقات أيضاً يمكنك وضع أولويات لهذا المتحكم من خلال البرنامج الملحق ضمن البرامج المرفقة علي اللوحة مما يعطي سهولة ااكثر في التحكم في البطاقة الشبكية

برنامج GAME FIRST وهو ممتاز للتحكم في الشبكة و إعطاء الأولوية للألعاب بشكل تلقائي كما تري و تخصيص الأولوية القصوى لها وهو شيء مفضل بكل تأكيد هذا البرنامج يأتي لينافس متحكمات Killer و البرامج الأخرى من باقي الشركات و تقول اسوس انه يستخدم الذكاء الأصطناعي في هذا الأمر .

البطاقة الشبكية  Intel® Wi-Fi 7 BE200 و Bluetooth V5.4

البطاقة الشبكية اللاسلكية من Intel لتقديم تقنيات WIFI 7 الأحدث علي الأطلاق والتي يمكنها العمل بسرعة نقل تصل إلى  46Gbps ومزودة أيضاً ببطاقة Bluetooth V5.4 ، الجزء في الأسفل يملك لاصق لتثبيت مقوي الأشارة وهو بحجم متوسط وقوة 5dp ومجال تقوية ثنائي

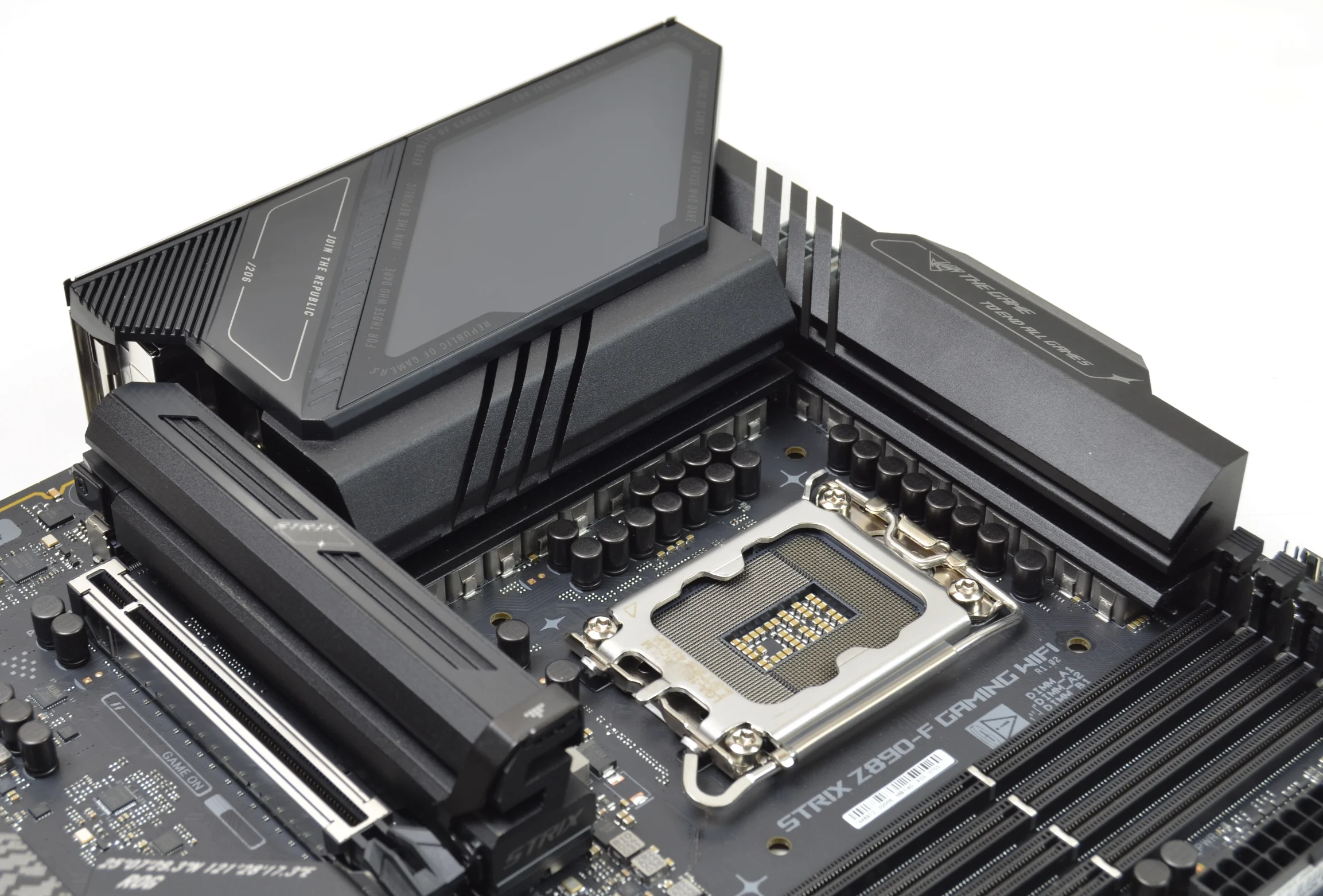

المنطقة الخاصة بالمُعالج ودوائر الطاقة

16+1+2+2 مرحلة من دوائر الطاقة وسنتعرف عليهم لاحقا ! و تبريد ضخم من قطعتين و أنبوب حراري في المنتصف و سنقوم بشرح التبريد بشرح مفصل في الأجزاء القادمة ، اللوحة تحمل مقبس LGA 1851 من نوع  LGA  والخاص بمعالجات Intel من الجيل الخامس عشر

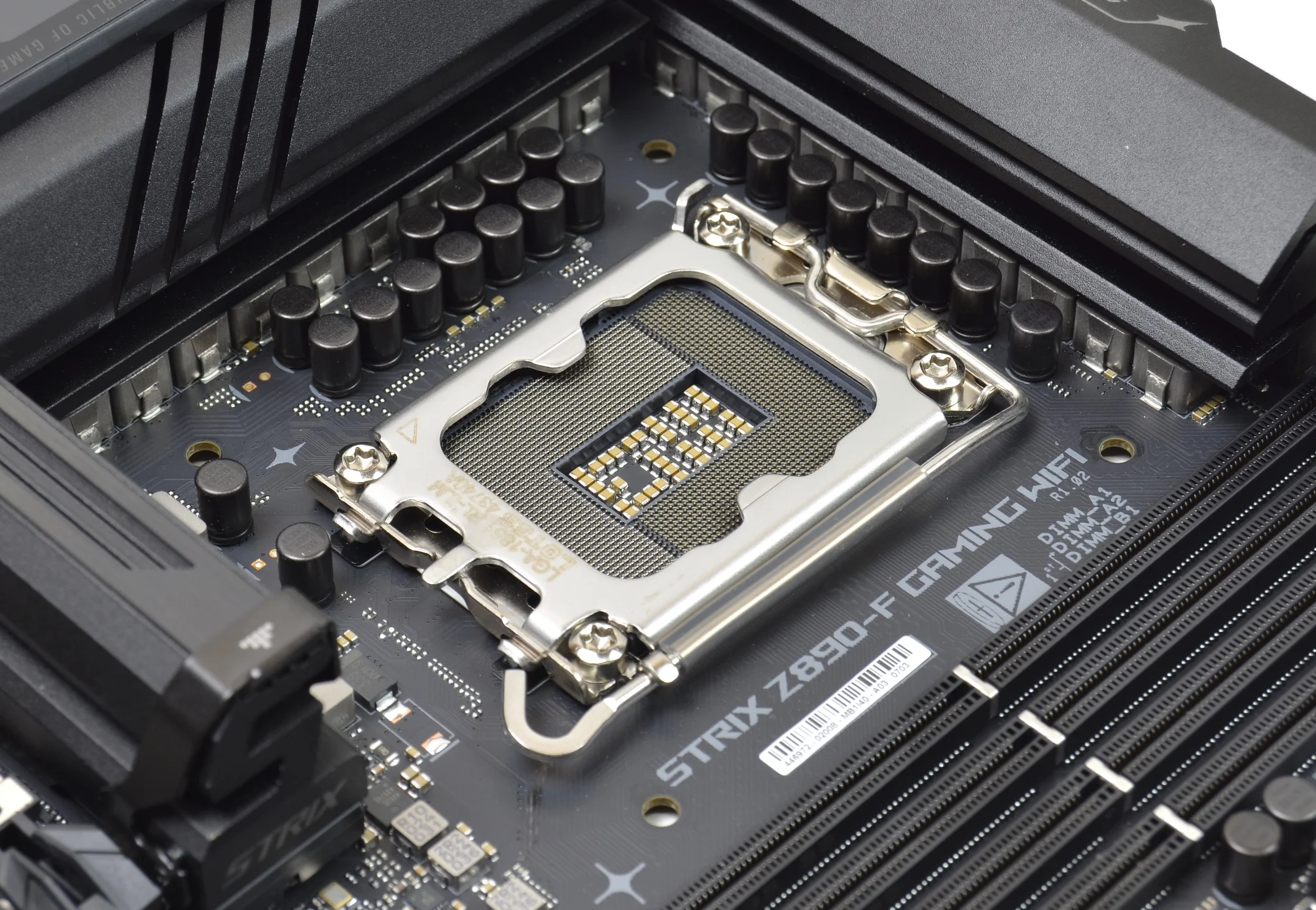

المقبس المستخدم علي لوحتنا اليوم من انتاج شركة Lotes ! وهو من نوع RL-ILM او Reduced Load والذي لا تحتاج بعدة إلي شراء اي شيء فهو يوزع الضغط علي جميع الأجزاء الخاصة بالمعالج دون مشكلة .

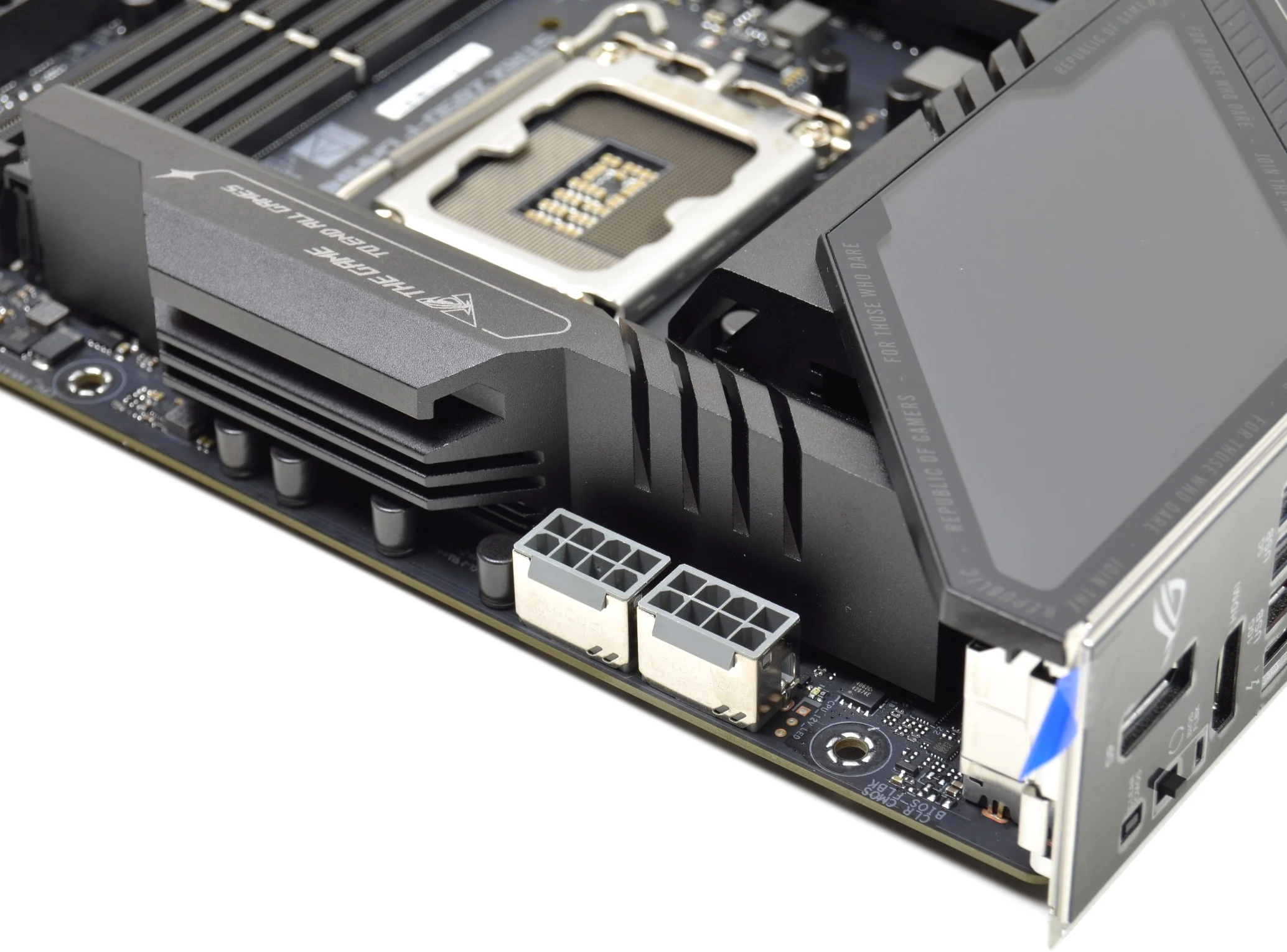

وكما نرى منفذين للطاقة ATX 8-pin بتدعيم معدني للتبريد والصلابة ، يستطيع المنفذ الواحد مد المُعالج بـ 336 وات تقريبا مما يعطي المعالج الخاص بنا كمية كافية من الطاقة لاي كسر سرعة تريدة حتي من خلال منفذ واحد  ،  ايضاً تري تبريد دوائر الطاقة الضخم مع الكثير من الفتحات لزيادة مساحة السطح و سنتعرف علي هذا الجزء بالتفصيل

المنطقة الخاصة بالذواكر RAM

تدعم اللوحة خاصية Dual CHANNEL وذواكر DDR5 بتردد 4800MHz حتي 9066MHz وبحجم 256 GB وتدعم بالطبع تقنية XMP 3.0 و EXPO الجديدة  و يغيب عنا هنا التدريع المعدني للذواكر و بالطبع كسر السرعة سيختلف حسب الذواكر المستخدمة خاصة ان اللوحة تدعم ذواكر CUDIIMM الجديدة  وهذه الشقوق تستخدم تقنيات SMT لتقليل التداخل بين الإشارات و ايضا اللوحة تملك تدريع معدني للشقوق من المنتصف فقط  .

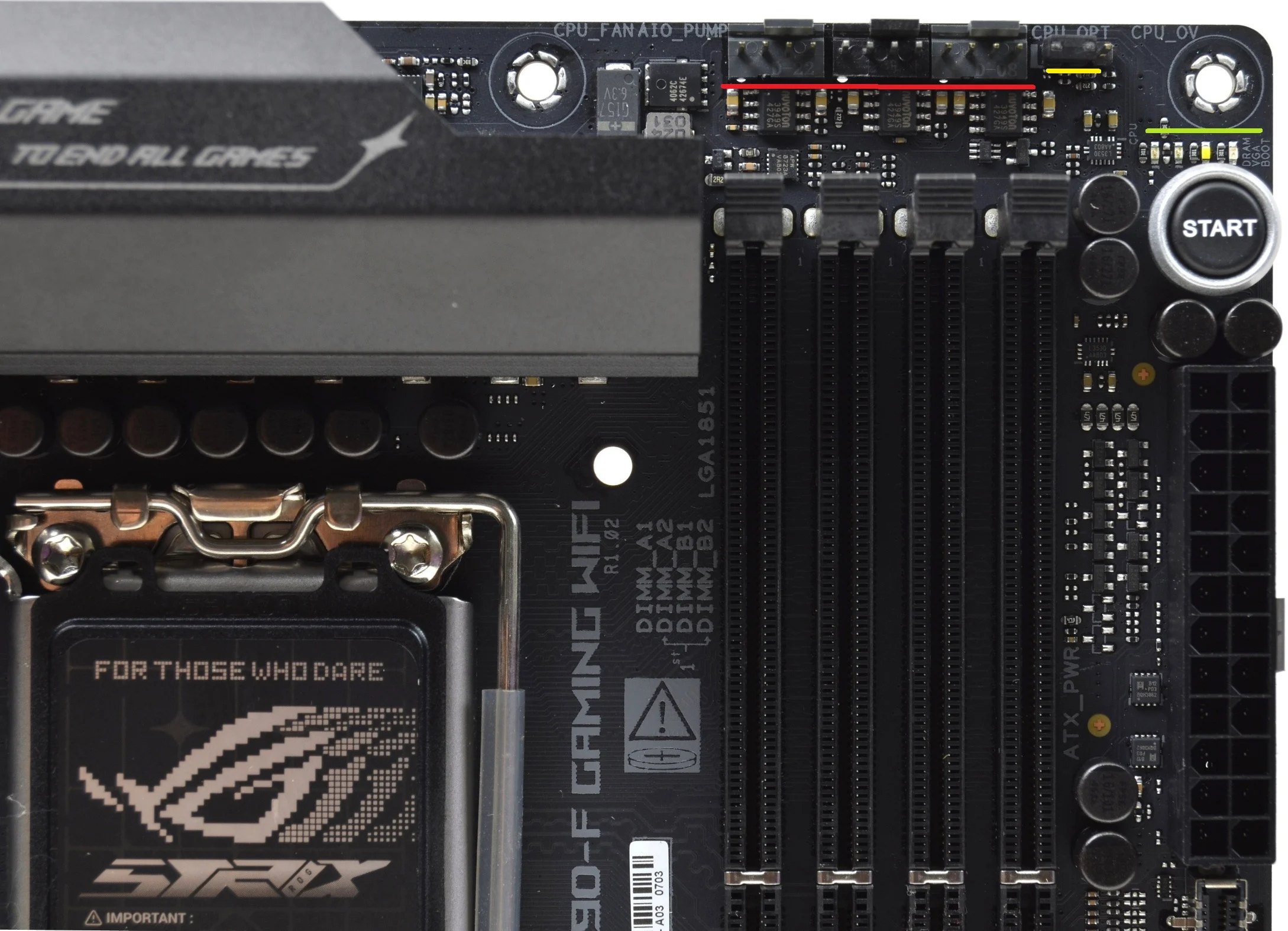

منفذ 24Pin و مفاتيج التشغيل و الكثير من الأشياء في هذا الجزء لنتعرف عليهم :

منافذ المراوح : ثلاثة منافذ للمراوح بجوار المعالج المركزي و الذواكر وهو امر جيد جدا فتصميم المنافذ علي الأطراف يجعل عملية تنيظيم الأسلاك بصورة جيدة جدا وسهلة للمستخدم ايضاً هذه المنافذ جميعها تدعم التبريدات المائي و الهوائية و من النوع الهجين الذي يمكنة التحكم عن طريق عدد اللفات او الفولتية و قدرة 1A لكافة المنافذ  .

CPU_OV : يتيح هذا المكان تخطي كل حدود الفولتية لكسر السرعة بإستخدام تبريد النيتروجين السائل

لمبات الخطأ التقليدية : اربع لمبات للإضاءة توضح المشكلة في حالة حدوث اي خلل في اللوحة مثل المعالج او الذواكر ستجد اللمبة تُضيء لتعرف اي منطقة بها المشكلة وتحاول حل المشكلة بنفسك ، والجديد هنا ان هذه اللمبات تضيء حتي إذا كان الجهاز يعمل بمعنل أخر إذا نسيت تركيب الذواكر ستجدها مضيءة قبل تشغيل الجهاز

مفتاح التشغيل : زر لتشغيل اللوحة بالضغط مباشرة دون الحاجة لتوصيل الأسلاك وهو امر مميز بكل تأكيد ولا يوجد زي علي اللوحة لإعادة التشغيل .

مقبس USB 3.2 GEN 2×2 من نوع Type-C بسرعة 20Gb/s  : وهو مخصص لصندوق الحاسب الأمامي و تجد متحكمات الحماية فى الخلف والأمام باللون الأحمر لكافة منافذ الـ USB

مقبسين USB 3.0 Gen 2  بسرعة 10Gb/s : يقدم كل مقبس منفذين USB 3.0 بسرعة 5Gb/s بمجموع 4 منافذ من المقبسين مع تدعيم معدني علي المقابس الداخلية وهو امر ممتاز

متحكمات Realtek : متحكمات Realtek المختلفة لتقديم منافذ USB و توزيعها سواء كوحدات منطقية للمنفذ او كوحدات مسؤلة عن تقوية الإشارة

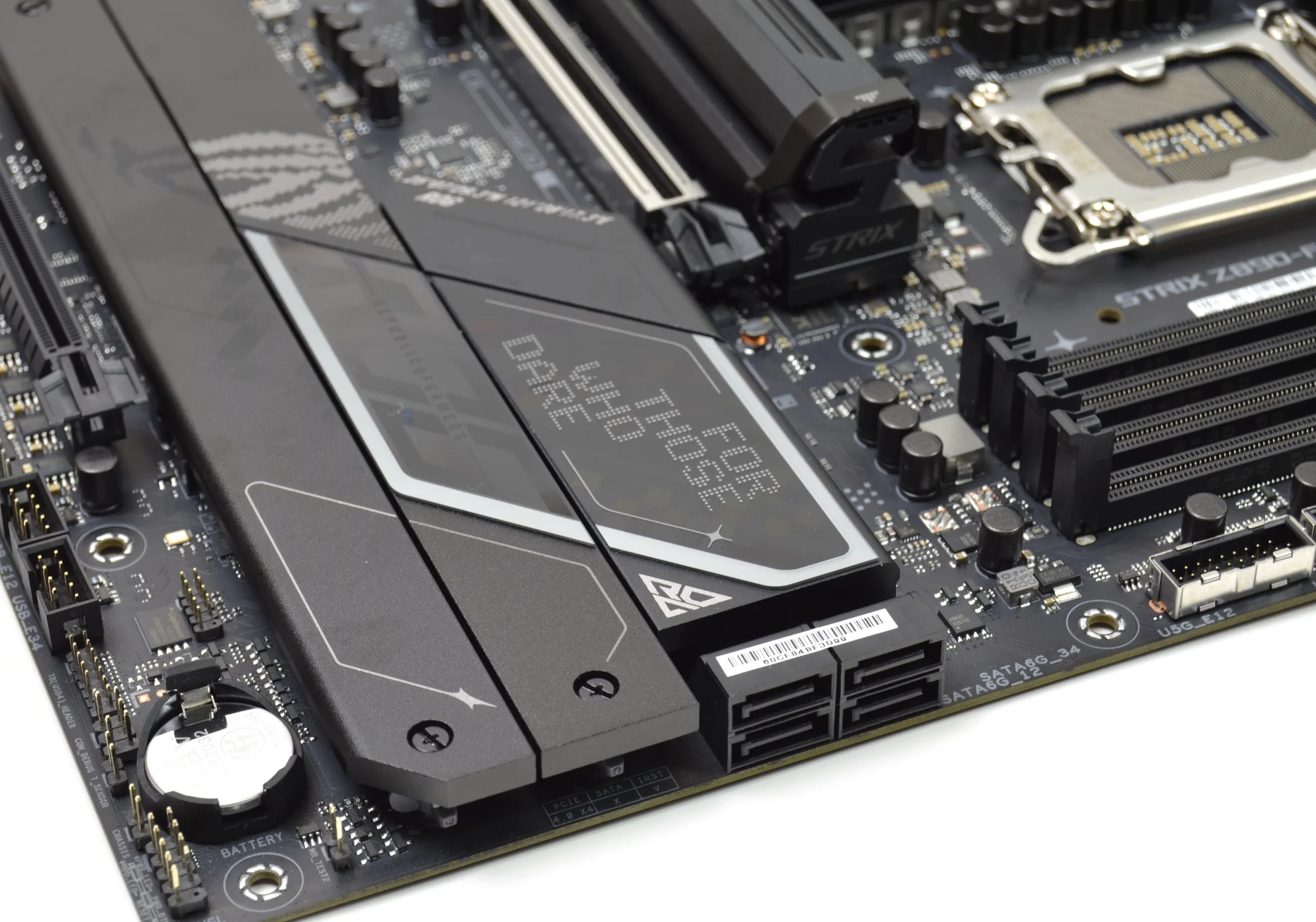

 منافذ Sata 3.0 :  أربعة منافذ من شريحة Z890 بسرعة 6Gb/s ولا تأثير هنا لما يتم تركيبة من وحدات M.2 علي منافذ الـ Sata

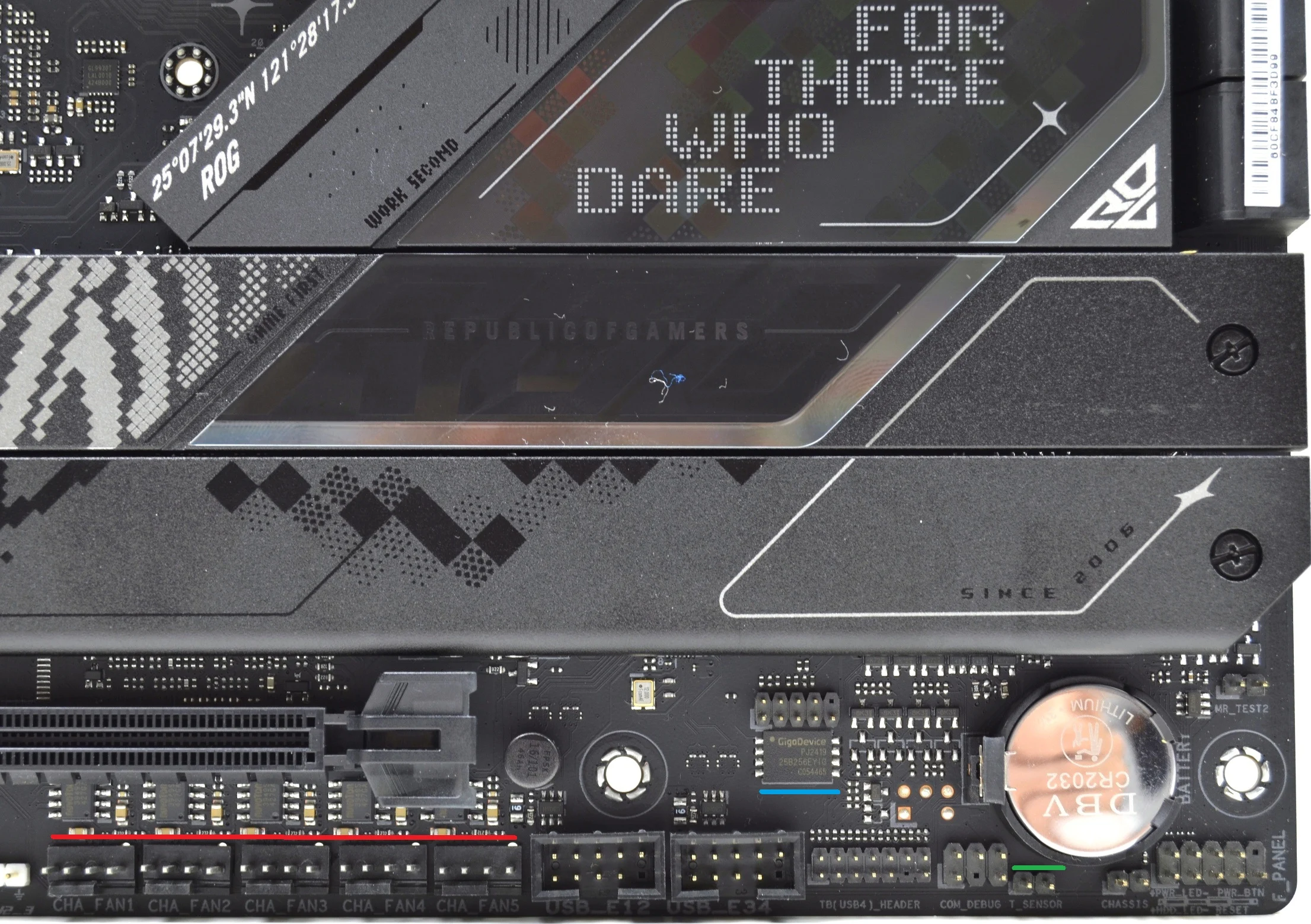

هذه المنطقة بها الكثير من الأشياء التى يجب ان اشرحها لك بجانب المكان المخصص لتركيب اسلاك الحاسب و رقاقة البايوس بحجم 256بت التى تقع أسفل تبريدات M.2 ، لنبدأ من جهة اليمين الشرح

مستشعرات الحرارة T_Sensor :  المكان الوحيد علي اللوحة لتركيب  مستشعرات الحرارة الملحقة مع اللوحة ولا توفر اللوحة هذا المستشعر فيجب شراءة منفردا

منافذ المراوح : خمسة منافذ مميزين للمراوح  فى اطراف اللوحة مما يجعلهم من المنافذ المحببة للمستخدم في حالة ترتيب الأسلاك  بشكل انيق

منافذ Thunderbolt 4.0 : أضافت الشركة مقبس  لدعم تركيب بطاقات Thunderbolt 4.0

مقبسين USB 2.0 : مخصصين لصندوق الحاسب الأمامي ويمكنهم مد صندوق الحاسب بمنفذين من المقبس الواحد و تجد متحكمات الحماية من الكهربا الساكنة في خلف تلك المقابس

منافذ  ARGB :وهو النوع الأكثر تقدما من تقنيات الـ RGB لانة يتيح للمستخدم التحكم في كل لمبة بمفردها مع الحصول علي تأثيرات كثيرة مميزة للقطع التي تستخدمة و تملك لوحتنا ثلاثة منافذ  .

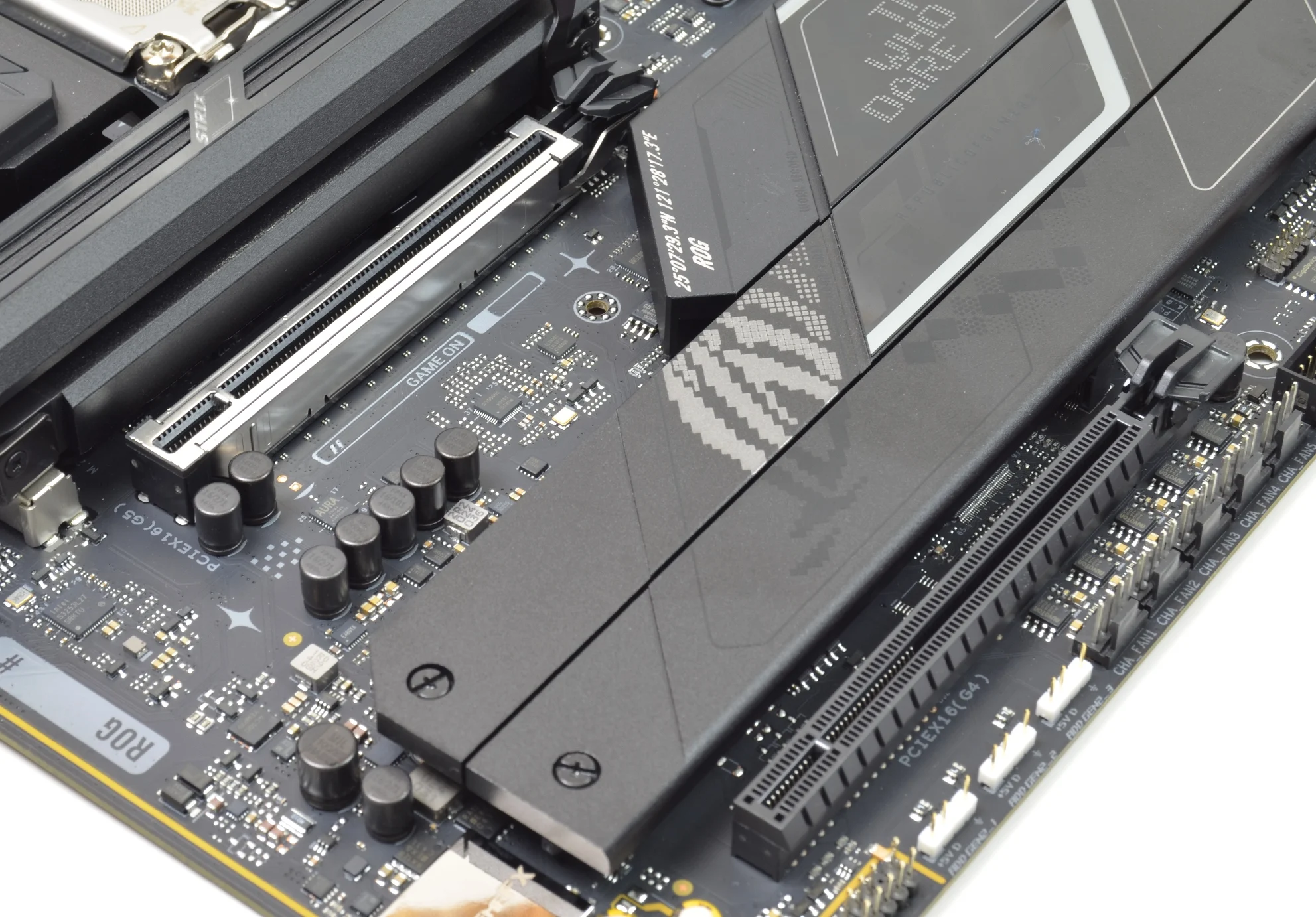

الشقوق الخاصة بالبطاقات الرسومية

اللوحة تملك شقين للبطاقات الرسومية من نوع PCI-E  حيث توفر الشق الأول من نوع PCIE 5.0 و بسرعة 16x و الشق الثاني من نوع PCI-E 4.0  ، ايضاً التدريع المعدني علي الشق الأول جيد جدا وهو تدريع معدني مميز لزيادة الصلابة للبطاقة الرسومية وهو من نوع SMD  و لا تنسي ان دعم اللوحات مختلف هنا و سنتعرف عليه في الجزء القادم

سرعة الشق الأول : 16x PCI-E 5.0/4.0

سرعة الشق الثاني : 1x PCI-E 4.0 من شريحة Z890

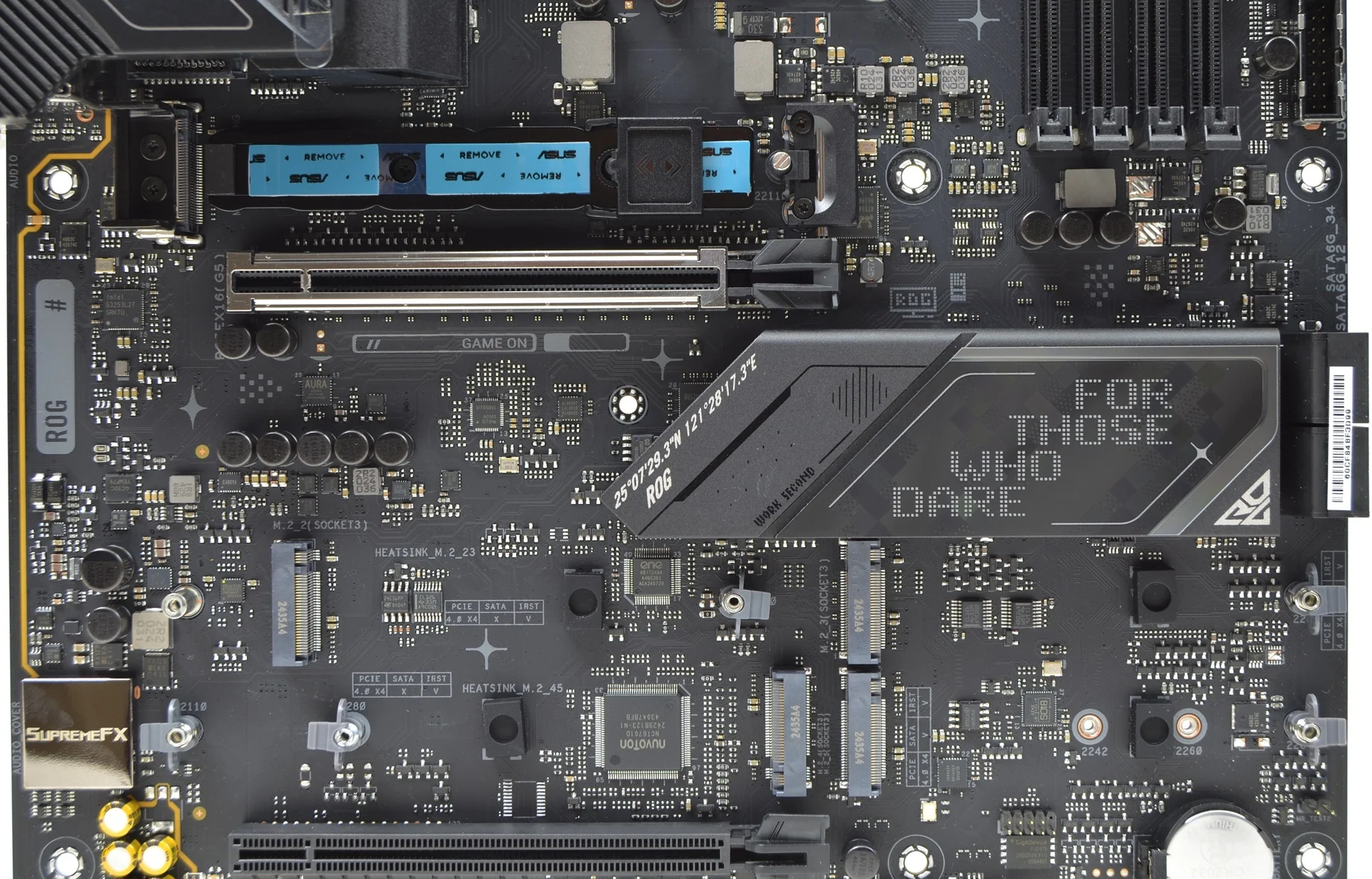

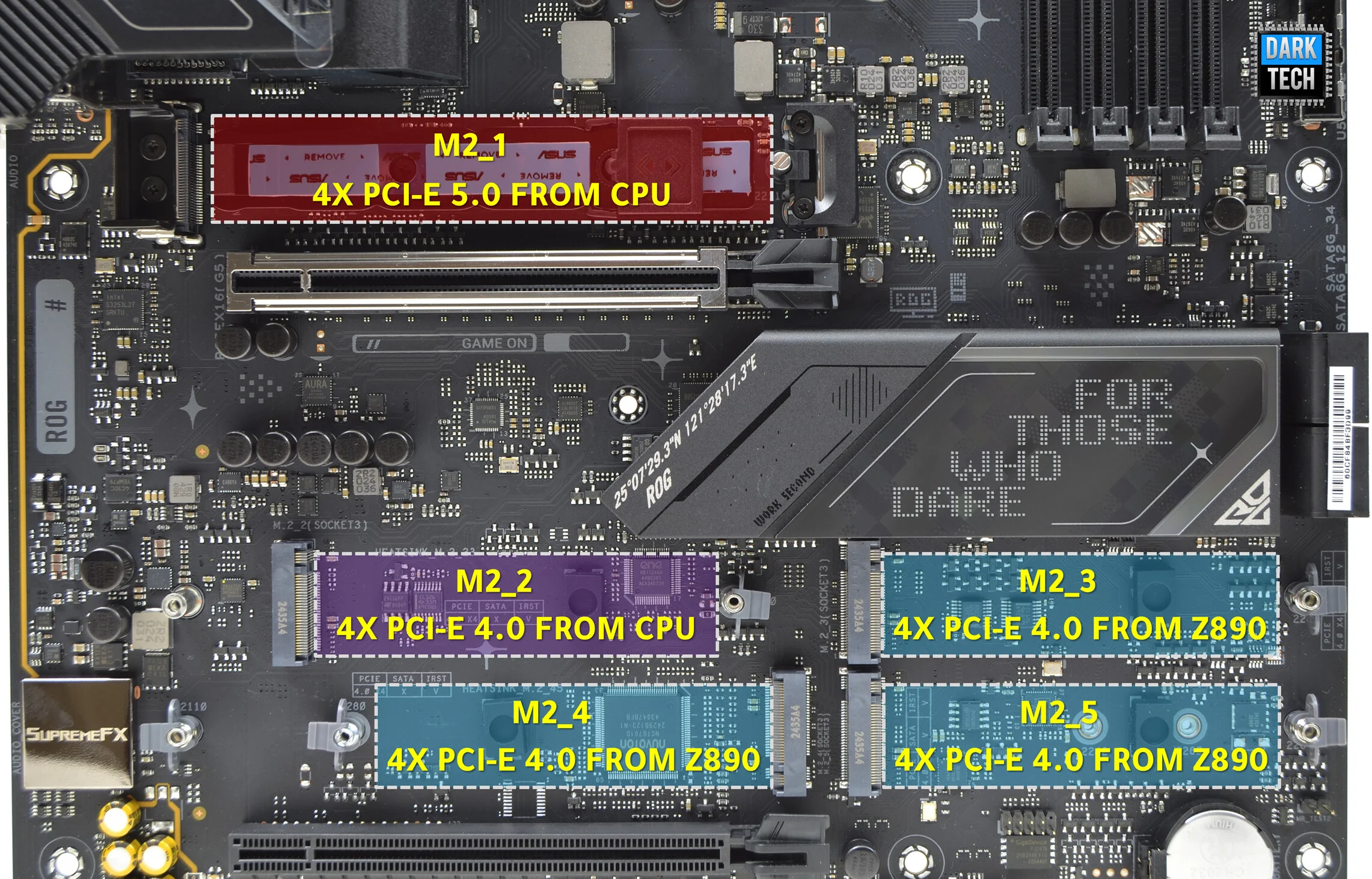

لوحتنا  تملك 5 منافذ M.2  واحد منهم يدعم PCI-E 5.0  :

منفذ M2_1 : يدعم تقنيات NVMe وسرعة 128Gb/s و يدعم وحدات PCi-E من موديل /21100/2242/2260/2280 وهو يعمل بتقنيات PCIe 5.0 و يأتى من المعالج مباشرة بسرعة 4x

منفذ M2_2 : يدعم تقنيات NVMe وسرعة 64Gb/s و يدعم وحدات PCi-E من موديل 2242/2260/2280 وهو يعمل بتقنيات PCIe 4.0 و يأتى من المعالج مباشرة بسرعة 4x

منفذ M2_3 : يدعم تقنيات NVMe وسرعة 64Gb/s و يدعم وحدات PCi-E  من موديل 2242/2260/2280 وهو يعمل بتقنيات PCIe 4.0 و يأتى من شريحة Z890

منفذ M2_4 : يدعم تقنيات NVMe وسرعة 64Gb/s و يدعم وحدات PCi-E  من موديل 2242/2260/2280 وهو يعمل بتقنيات PCIe 4.0 و يأتى من شريحة Z890

منفذ M2_5 : يدعم تقنيات NVMe وسرعة 64Gb/s و يدعم وحدات PCi-E  من موديل 2242/2260/2280 وهو يعمل بتقنيات PCIe 4.0 ويدعم منافذ Sata  و يأتى من شريحة Z890

جميع المنافذ السابقة غير مشتركة مع منافذ SATA ولا تتأثر بها

قم بمراجعة دليل المستخدم فيما يخص المنافذ التي تتوقف عن العمل بمجرد تركيب احد وحدات التخزين فهذا امر متغير من لوحة لأخرى حسب تصميمها

خاصية  M.2 Q-Release  لفك التبريد الخاص بوحدة M.2 الأولي أعلي البطاقة الرسومية قم بتحريك اليد المعدني لليمين و رفع التبريد و تركيب الوحدة دون اي مشكلة ، تبريد المنفذ الأول ضخم و سييكون كافي لبعض وحدات PCI-E 5.0 عالية السرعة .

خاصية Q-Slide لتركيب وحدات التخزين أيضا علي لوحتنا بدون اي مسامير فقط قم بسحب الجزء البلاستيكي لليمين حسب حجم وحدة التخزين ثم قم بالغلق عليها وهي طريقة فعالة ولا مشكلة بها ، أيضا طريقة أخري وهي الجزء البلاستيكي في الأسفل يتم الضغط عليه لفتحة ووضع الوحدة ثم تركها ليضغط عليه دون مشكلة ولكن هذه الطريقة ليست الأفضل من وجهة نظري فتشعر انها موجه  للوحة في الفئة الأقتصادية رغم انها تفي بالغرض ، أيضا لاحظ وجود تبريد معدني أسفل الوحدة الأولي فقط التي تعمل بتقنيات PCI-E 5.0 .

و يوجد رقاقة Clock Gen المسؤلة عن كسر سرعة التردد المرجعي و هي شريحة إضافية بكل تأكيد علي اللوحة و تقدم ميزة ممتازة لعشاق كسر السرعة و اعتصار كل قطرة من اللوحة .

التبريد الخاص باللوحة

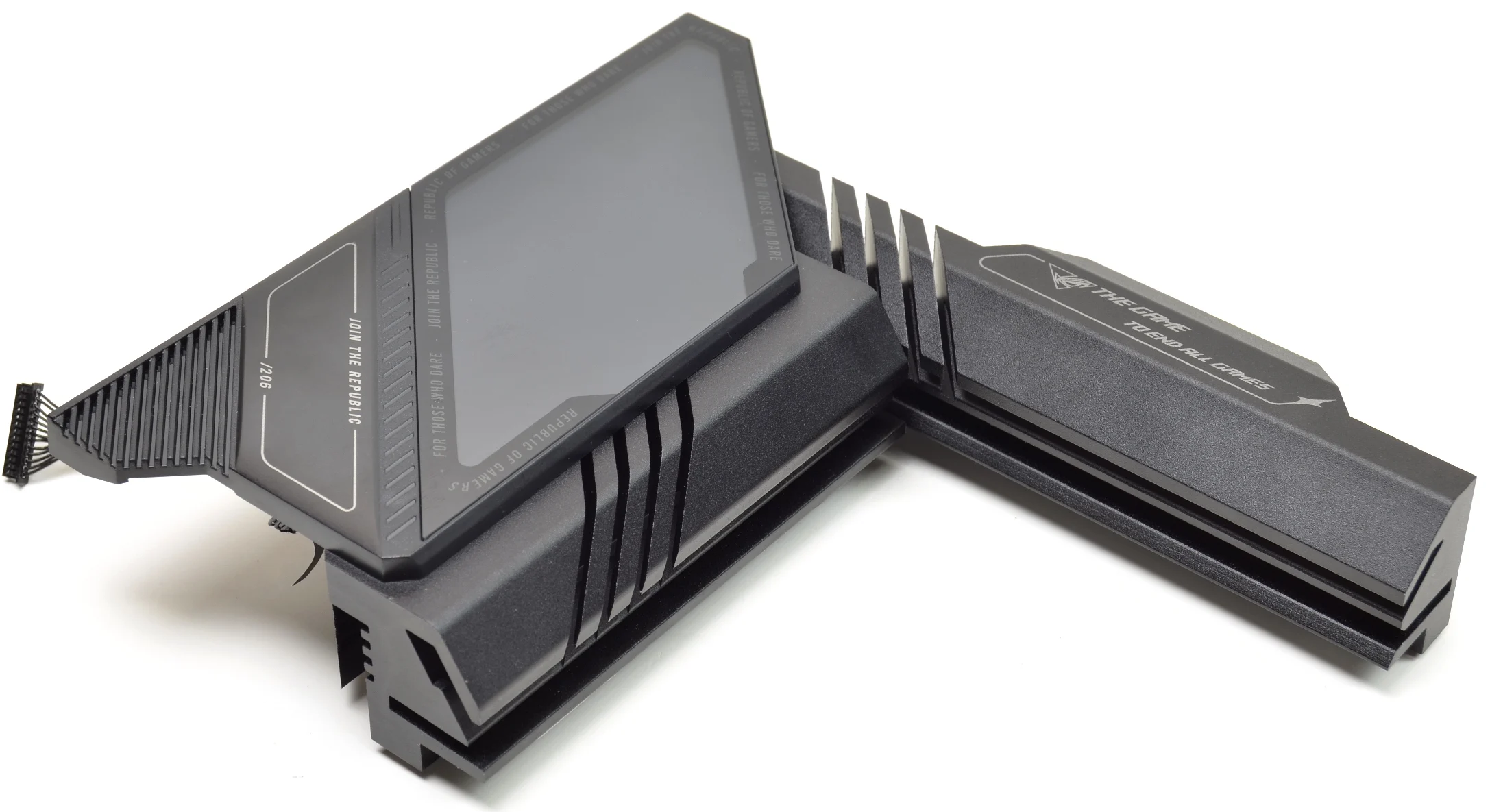

التبريد الخاص بدائرة الطاقة من  الفئة الأولي وهذه المرة شركة ASUS  تستخدم دائرة طاقة قوية للغاية مع وجود تبريد ضخم ولكن قبل الشرح لنبدأ بتبريد شرائح Z890  وهو تبريد بسيط و متوسط الحجم و وغير متصل بأجزاء التبريد الخاص بوحدات التخزين من نوع M.2  و هو كافى لهذه المهمة .

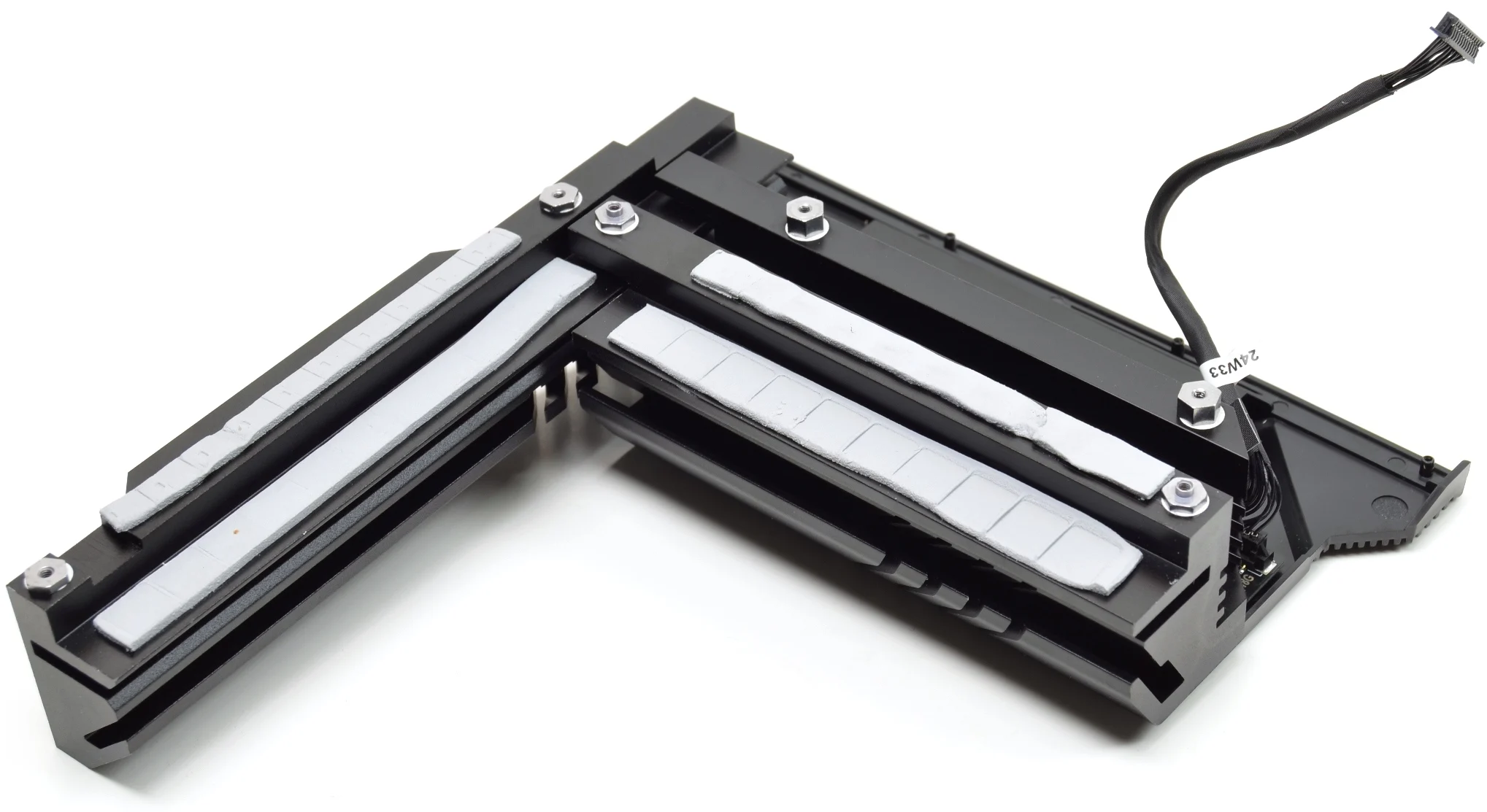

وسادات حرارية احترافية ولكن الشركة لم تكتب قدرتها علي موقعها  لنقل الحرارة من الموسفت إلى المعدن ثم إلى الأنبوب الحراري في منتصف التبريد و باقي المشتت الحرارى بشكل مباشر، انبوب تبريد حراري بحجم 6مم  يتصل بأجزاء التبريد المختلفة ، التبريد الخاص بنا يملك شقوق كثيرة تساعد علي زيادة مساحة السطح كما تري من الجوانب و الأعلي  وحتي في الجانب الداخلي ، أيضا إذا كنت شديد التركيز ستجد ماصات للحرارة للخوانق موجودة علي التبريد وهو تبريد أكثر من كافي خاصة مع مكونات علية الجودة و الأداء في الوحات

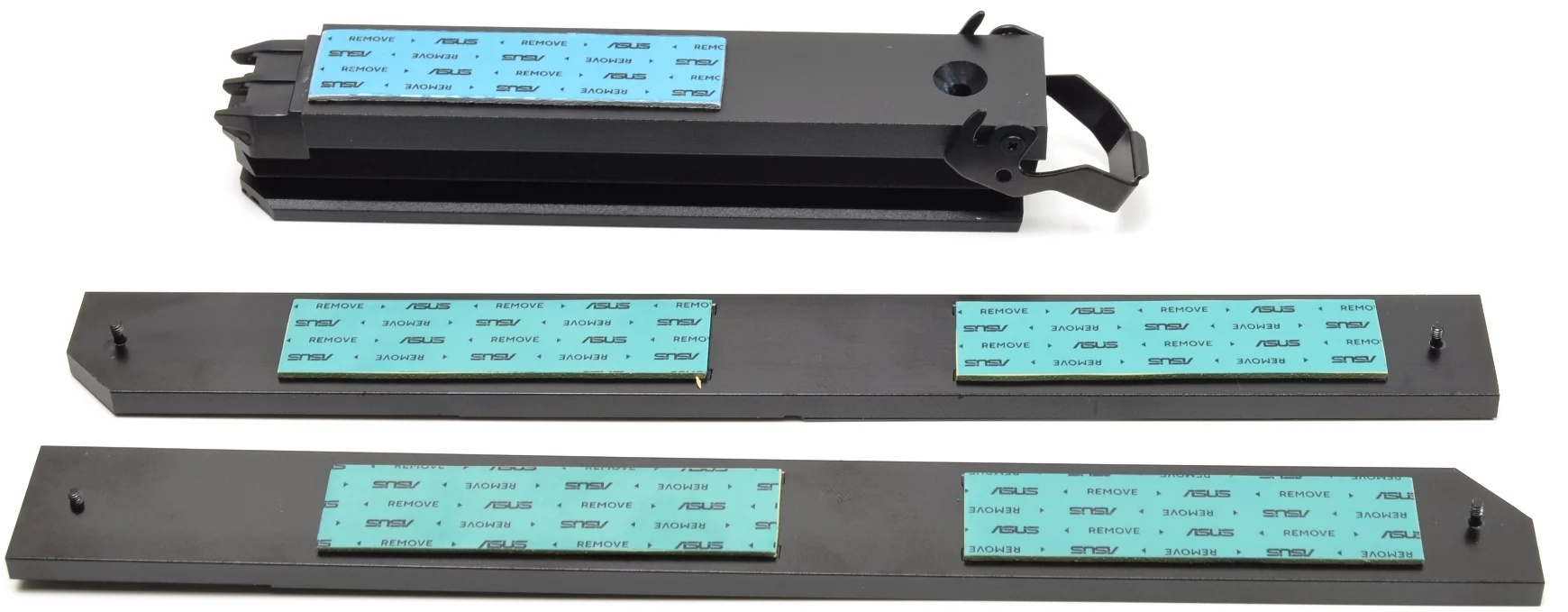

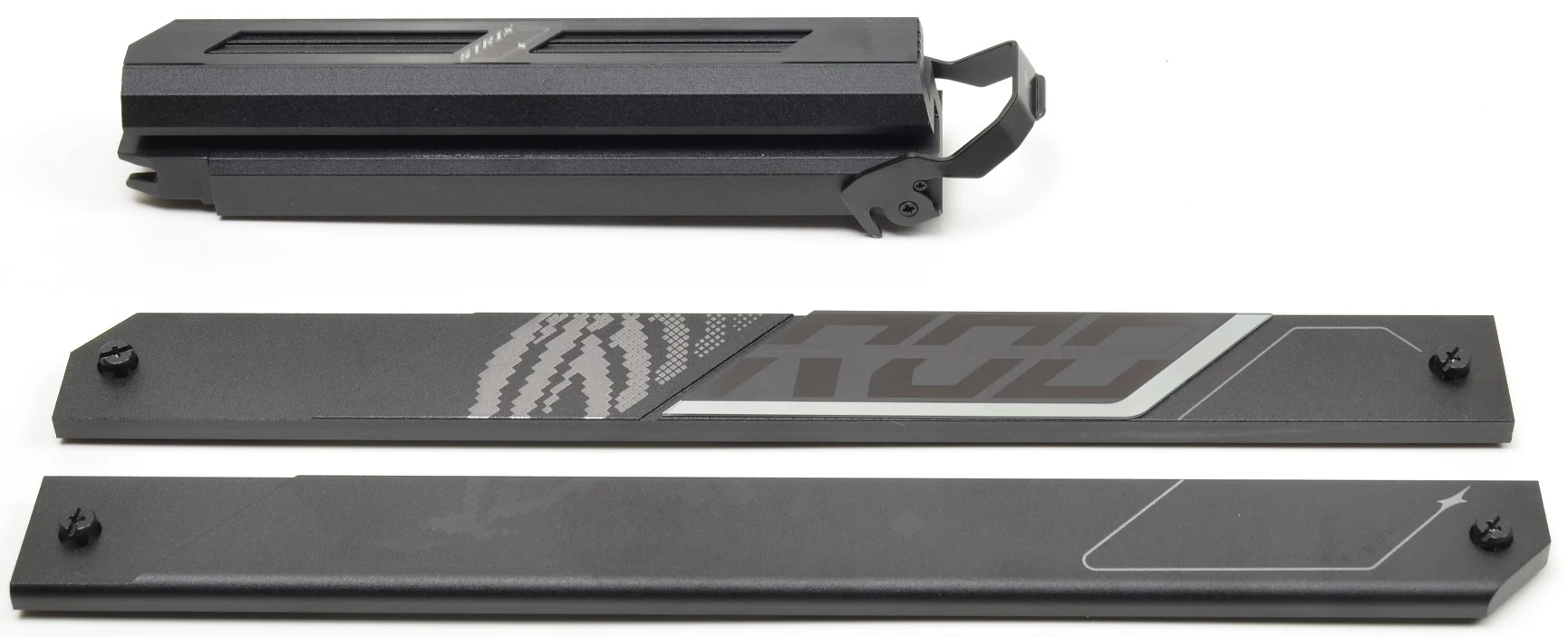

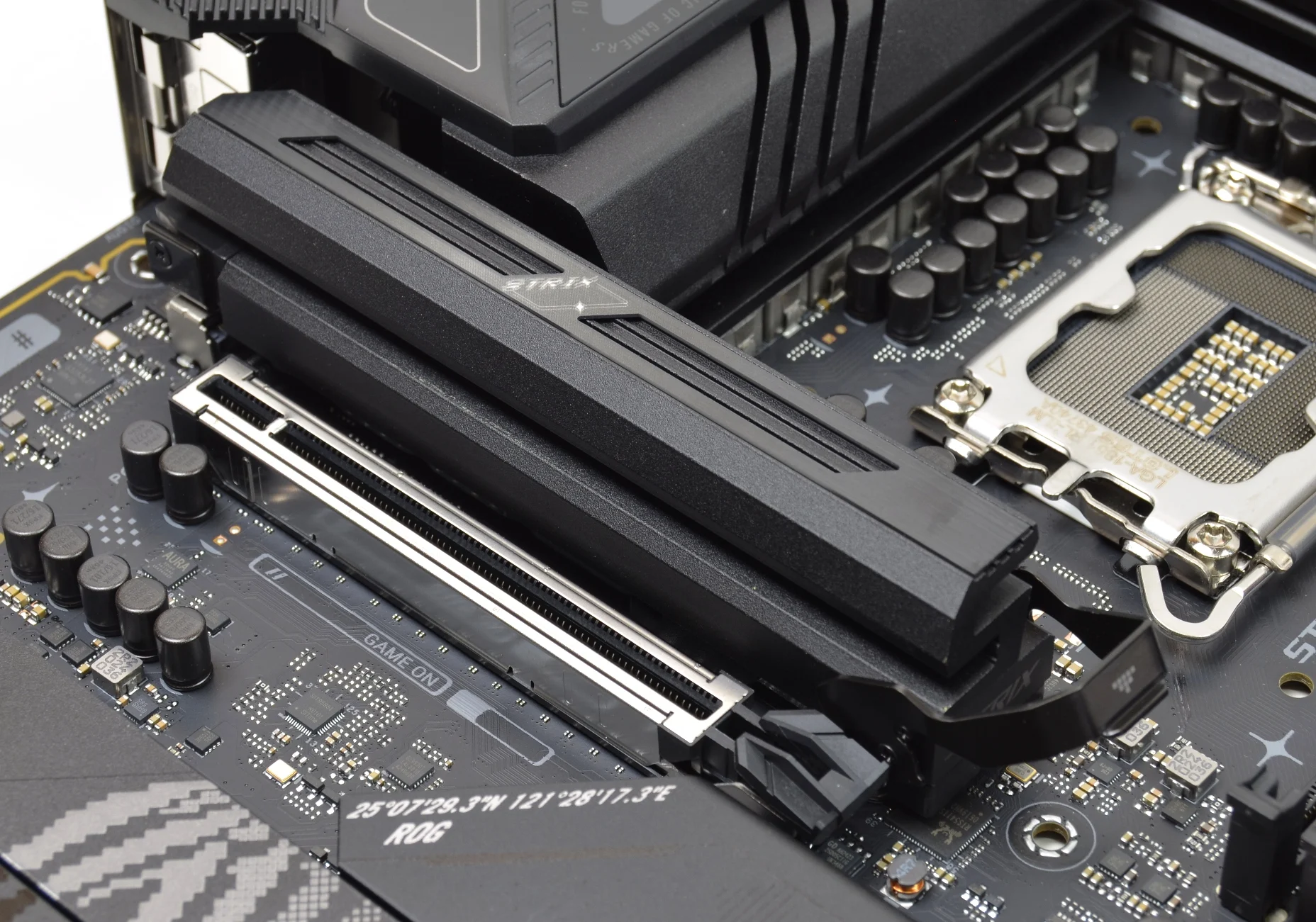

تبريد وحدات M.2 من نوع PCI-E 5.0 للمنفذ الأول جيد جدا  وبحجم كبير ،  تقدم ASUS تبريد جيد جدا مع ماصات للحرارة في الأسفل و الأعلى لتبريد الوحدات من نوع PCI-E 5.0 وبذلك يلامس التبريد وحدات التخزين من الوجهين ، اما الباقي فلا يوجد تبريد من أسفل و بشكل عام التبريد جيد جدا

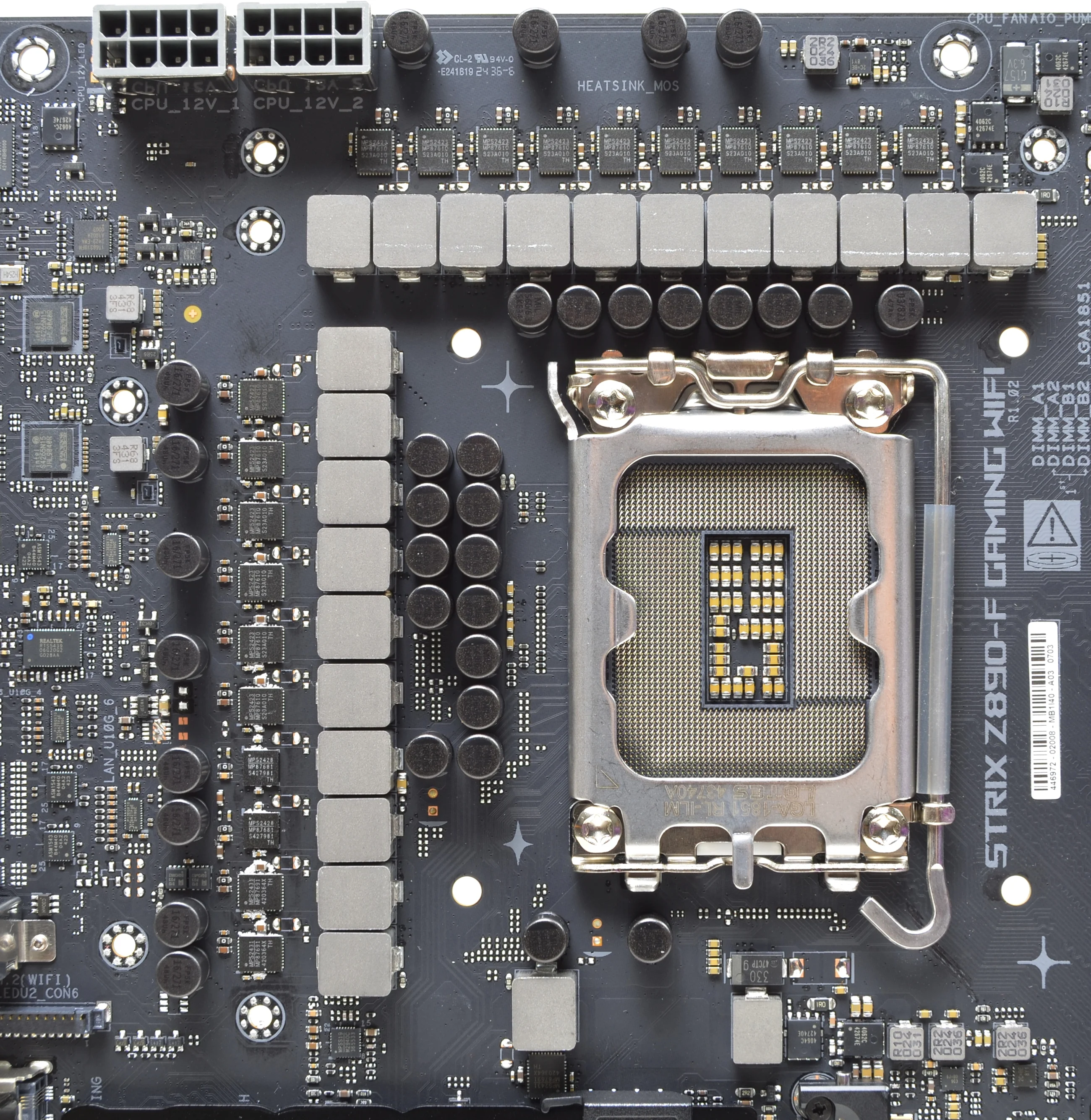

رحلة مع الجودة ودوائر الطاقة VRM

تستخدم لوحتنا عدد 16+2+2+1 مرحلة لدوائر الطاقه يتم تقسيمهم إلى 16 للمعالج و مرحلتين لمتحكم PCI-E و العديد من الأجزاء الأخري واحدة للبطاقة الرسومية الداخلية و 2 مرحلة لمتحكم الذواكر  داخل المعالج وهم اكثر من كافيين إذا لم تفهم الجزء السابق اكمل الشرح وستفهم كل شيء

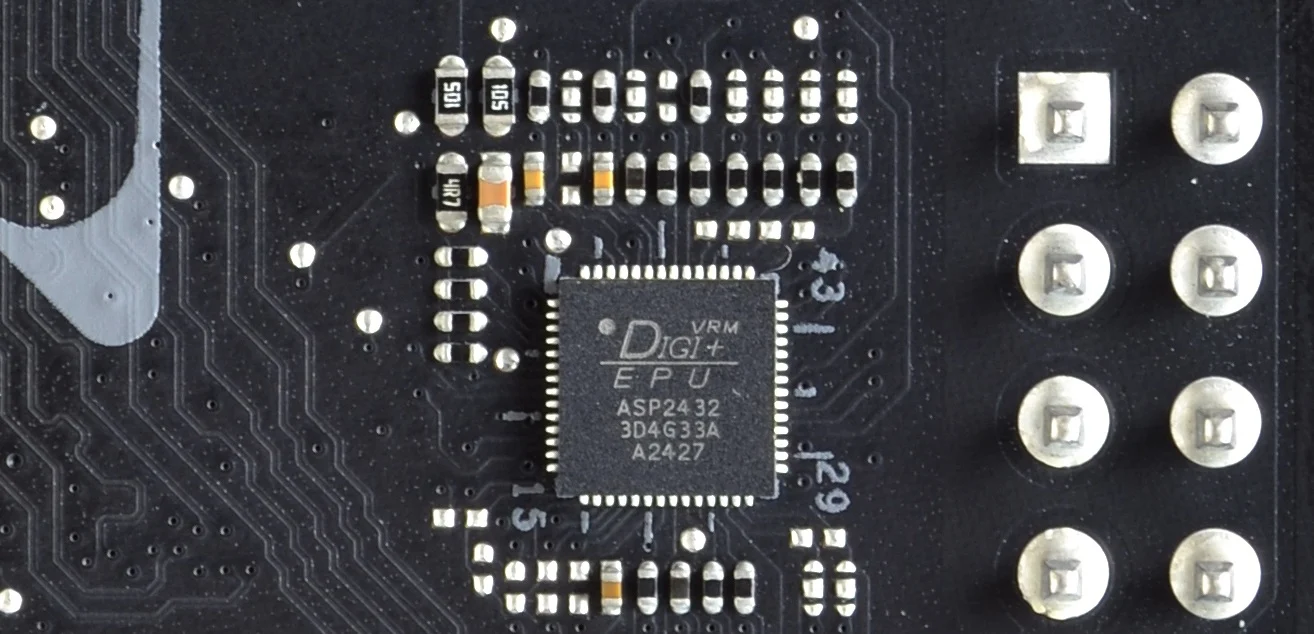

المتحكم الكهربى الذي يتحكم فى دائرة الطاقة الخاصة باللوحة هوِ ASP2432 وهو متحكم رقمى ولكن كعادة ASUS فهي تستخدم اسمها عليه دون معرفة المصنع ،  علي الأغلب هو يمكنة قيادة 16+1 مرحلة للطاقة هنا في وضعية الأزدواج و طريقة تجميع المراحل حيث يتم تجميع كل مرحلتين لفولتية الـ Vcore علي خط واحد للمتحكم  ! ، المراحل الأخرى و يتم التحكم بهم من متحكمات كهربية اخرى وهو متحكمMPS M2940C للتحكم في المراحل المتبقية

الموسفت : تستخدم لوحتنا موسفت  MPS87610 من شركة Monolithic Power Systems  الشهيره بقدرة 110A لكل مرحلة من مراحل دوائر الطاقة وهم 16 مرحلة لانوية المعالج فقط ، و موسفت MPS87681 لمرحلتين بقدرة 80A و وباقي المراحل تستخدم موسفت MP87691 بقدرة 90A  لتصبح القدرة الكلية هي  2190A امبير نظرياً وهو رقم كبيير جدا جدا خاصة ان معالج Core Ultra 9 285K لا يحتاج إلى أكثر من 325 وات مع كسر السرعة بفضل دقات التصنيع الجديدة وهو ما يعني ان دائرة الطاقة عملاقة للغاية .

الخوانق (Chokes) : أستخدمت الشركة خوانق صلبه  (الخوانق =الأجزاء مستطيلة الشكل) صاحبة الأداء الأفضل مقارنة بالخوانق التقليدية

المُكثفات المستخدمة: مُكثفات صلبة يابانية الصنع من النوع الأسود  5K كعمر افتراضي عند درجات الحرارة 105c و مكثفات التانتليم في ظهر اللوحة

المشتت الخاص باللوحة : المشتت الخاص باللوحة يملك ارتفاع كبير و الكثير من الشقوق الخاص به لزيادة مساحة السطح و تقديم تبريد ممتاز و احترافي

منافذ الطاقة : منفذين من نوع 8 PIN  سيكون كافي لكسر سرعة العنيف دون مشكلة

ملحوظة علي دائرة الطاقة : الشركة تضع لك كافة سبل التحكم في دائرة الطاقة  راجع الجزء الخاص بالبايوس لأهميتة في هذا الأمر

تقييم دائرة الطاقة

دائرة طاقة أحترافية من الفئة الأولى و هى دائرة قوية و عملاقة  اكثر من اللازم  و سنختبرة الأن مع معالج Core Ultra 9 285K بتردد 5.7GHz/5.5GHz   بسحب طاقة يصل إلى 325 وات فى برامج الرندر  وهو ما يجعل تقيمنا لها ممتازة مع معالجات Ultra 9 285K

دائرة الطاقة الخاصة بالذواكر

لا يوجد دائرة طاقة علي لوحتنا اليوم للذواكر حيث ان ذواكر DDR5 تملك المتحكم الخاص بها علي الذواكر نفسها ولكن ASUS توفر ميزة فتح الفولتية القصوي لأعلي من 1.5v  علي لوحاتها من خلال متحكم صغير تستخدمة لذلك
