اليوم لدينا لوحات NEO الجديدة التي تقدمها ASUS كلوحات محدثة جديدة تأتي لتقدم للمستخدمين تجربة مختلفة عن اللوحات السابقة خاصة لمعالجات X3D حيث لدينا اليوم لوحة ASUS STRIX B850-A GAMING WIFI7 NEO ، تهدف ASUS من هذه اللوحة ترقية البايوس والحلول البرمجية مع تحديثات في الكثير من النقاط علي جسم اللوحة نفسها لسرعة الذواكر و عدد منافذ M.2 فلوحتنا اليوم تملك 4 منافذ M.2 و رقاقة بايوس 512bit لتدعم كل الأجيال الخاصة من AMD مع دعم تقنيات Ai Cache لمعالجات X3D و وجود شريحة خاصة لكسر السرعة التردد المرجعي علي اللوحة بسهولة بالإضافة إلي ان لوحتنا اليوم تدعم PCI-E 5.0 للبطاقات الرسومية و وحدات التخزين من نوع M.2، مع دائرة طاقة قوية للغاية بقدرة 80 امبير بعدد مراحل 14 مرحلة مع بطاقة صويتة ALC 4080 و دعم Dolby Atmos للاعبين و بطاقة شبكية 5Gb/s من Realtek بإصدار 8126 بالإضافة إلي دعم Wifi 7 من قبل شريحة MEDIATEK ا، كل هذا يؤهل اللوحة انها تقدم للمستخدم كافة المميزات التى يريدها بداية من تركيب معالج Ryzen 9 9950 x3d او حتى التحديث المستقبلي للأجيال الأعلى دون القلق لوحتنا اليوم تقدم مزيج يهم كل اللاعبين وغير اللاعبين ، لندخل إلى الأعماق مع لوحتنا اليوم !
الفرق بين شرائح لوحات AMD المختلفة
ربما للوهلة الأولي تظن ان لوحات X870E هي نفس لوحات X670E ولكن نعم هي نفس لوحات X670E من حيث عدد المسارات فقط اما عن طريقة التوزيع فاختلفت اللوحات الجديدة فهنا تظهر فلسلفة شركة AMD الجديدة حيث قررت تقديم تحديثات بسيطة ولكن إجبار المصنعين علي وضع منافذ USB 4.0 في لوحات X870E و X870 من أجل منافسة الأجيال القادمة مع طرح شرائح مختلفة أخري حيث اصبحت لوحة X870 تمثل ترقية من لوحات X670 لانها ستدعم دائما PCI-E 5.0 و منفذ M.2 من نوع PCI-E 5.0 .
وبالطبع مثل الجيل السابق فكلمة Extreme مرتبطة الأن بشرائح X870E فقط و لن تعود متوفرة للوحات B850 او B840 الجديدة حيث ستكون لوحات B840 هي لوحات بشرائح مختلفة كليا و ستستخدم الأسم الكودي P19 في حين ان لوحات X670/X870/B650/B850 تستخدم الأسم الكودي P21 .
يجب ان تعرف ان لوحات B850 هي نسخة طبقة الأصل من لوحات B650 ولا يوجد سوي إمكانية ان تقدم اللوحة USB 4.0 إذا اراد المصنعين هذا .
معالجات الجيل الجديد
المعالجات الجديدة التى تم إصدارها حتي الآن من شركة AMD حيث تأتي المعالجات الجديدة من نوع LGA بدون سنون مثل معالجات Intel !

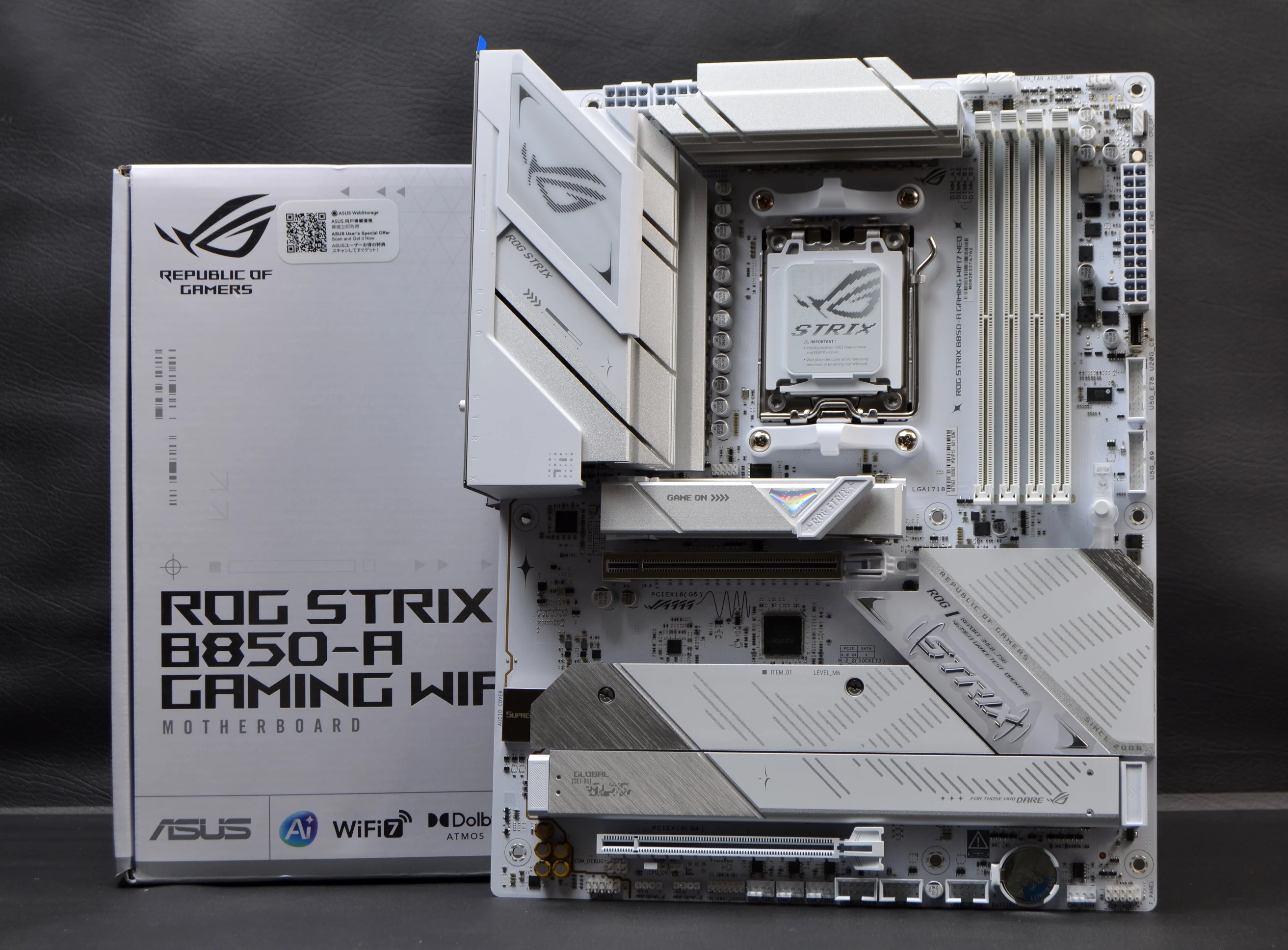

صندوق التغليف الخاص باللوحة والمُحتويات
صندوق التغليف يأتي باللون الأبيض و شعار B850 في الأسفل بشكل واضح وكبير ليميز المستخدم هذا و ستجد مكتوب ان اللوحة تدعم تقنيات PCI-E 5.0 و M.2 PCI-E 5.0 في الأسفل ثم شعار ROG بحجم كبير علي اللوحة بالطبع AMD تدعم ذواكر DDR5 فقط في هذا الجيل ، فى الخلف ستجد كل ما تريد معرفتة عن اللوحة و المميزات الخاصة بها بشكل سريع و تصميم بسيط و نظيف يجعل المنتج أكثر أناقة ، يمكن تكبير الصورة لتتفحص بنفسك كافة المميزات الخاصة باللوحة والتي سنشرحها أثناء أستعراض اللوحة

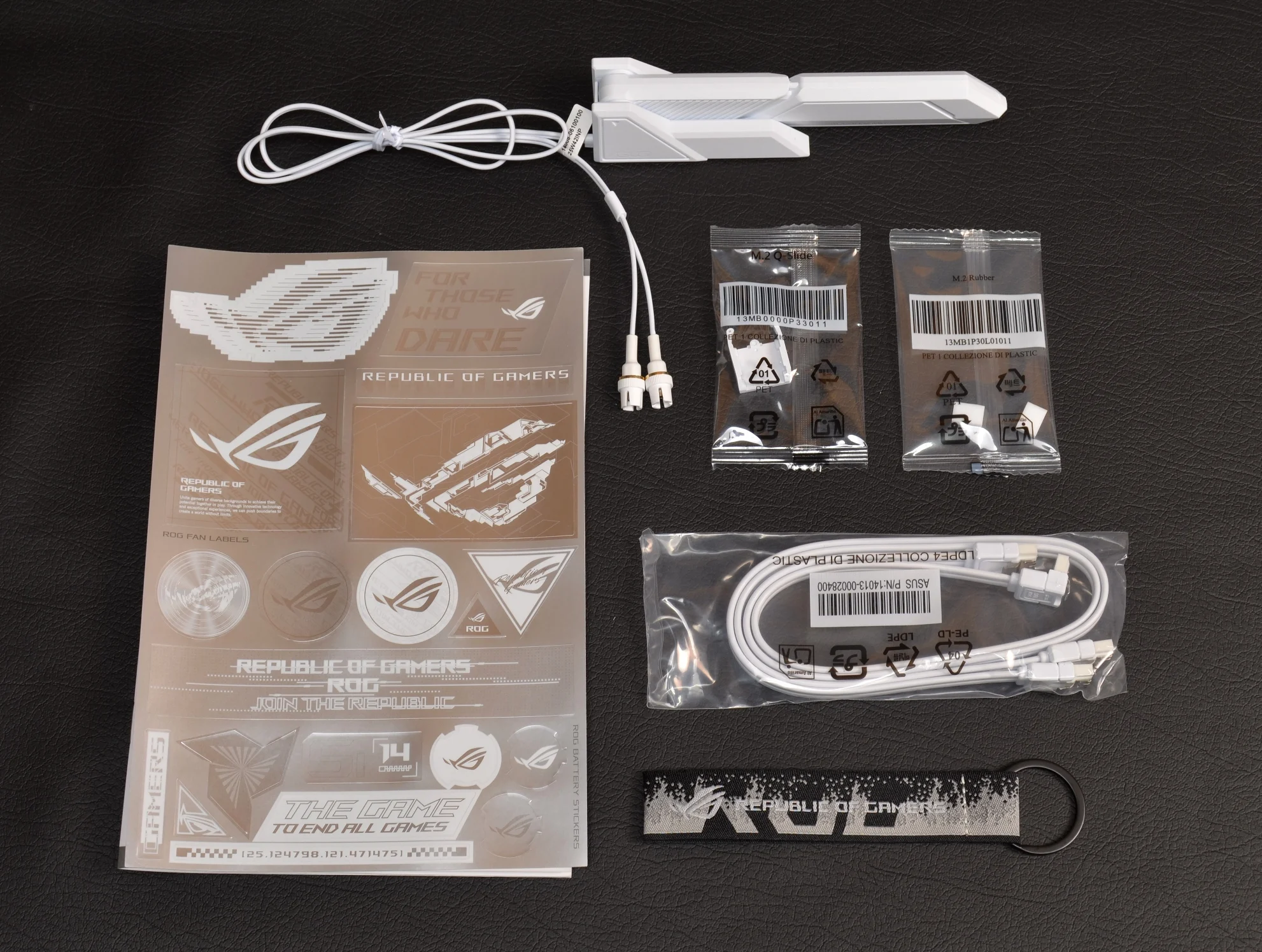

المُلحقات الخاصه باللوحة
الملحقات التى تأتي مع اللوحة مميزة وهي :
- 2x SATA6GB/s Cables باللون الأبيض لتتماشي مع اللوحة

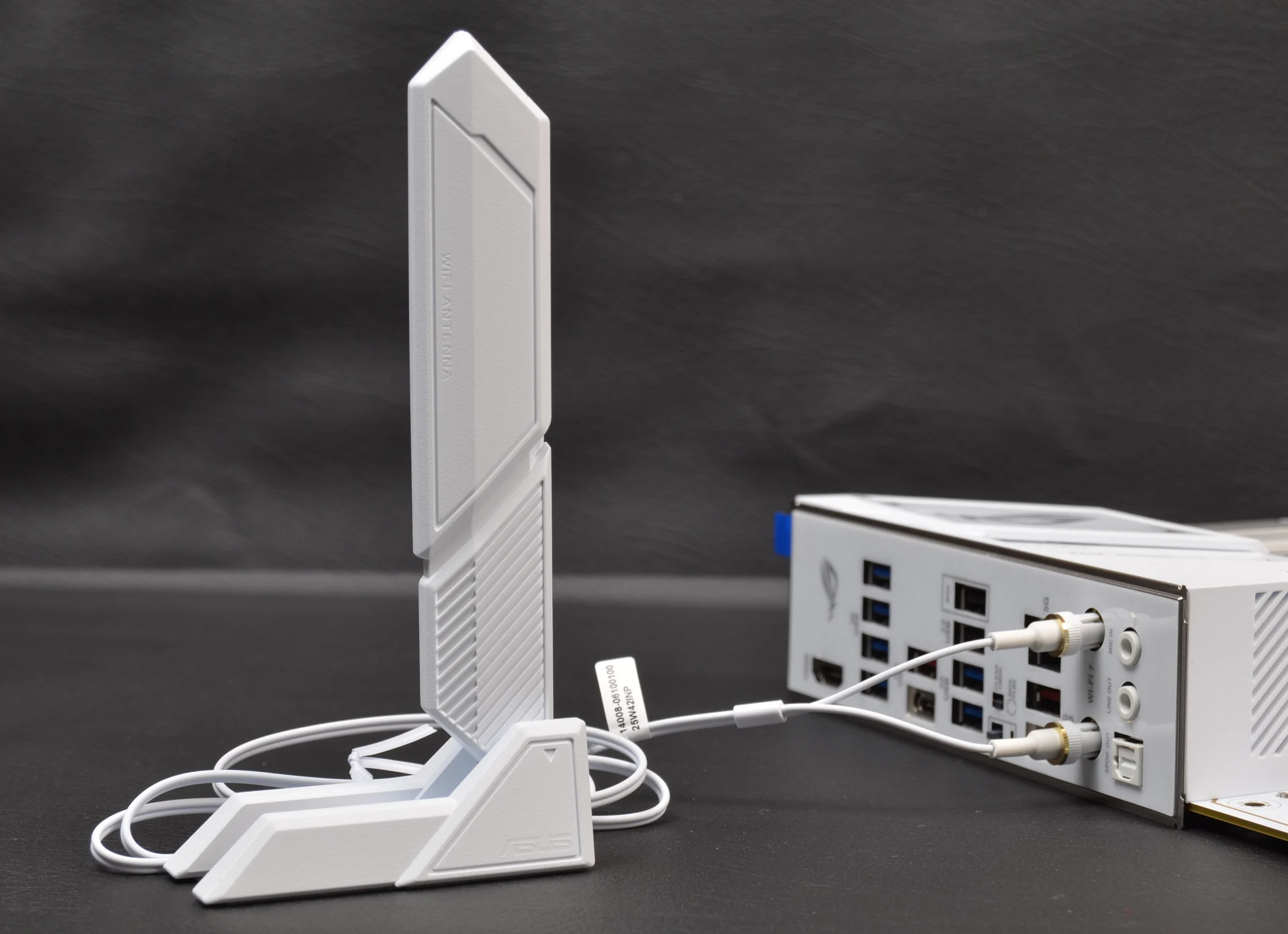

- مقوى الإشارة لبطاقة الـ Wifi و BT
- سلسلة مفاتيح بشعار ROG، وهو أمر مميز بكل تأكيد
- ملصقات للصق علي العتاد الخاص بك بشعارات ROG
- دليل المُستخدم الورقي ولم يعد هناك قرص مرن للتعريفات فقد انتهي هذا الزمن

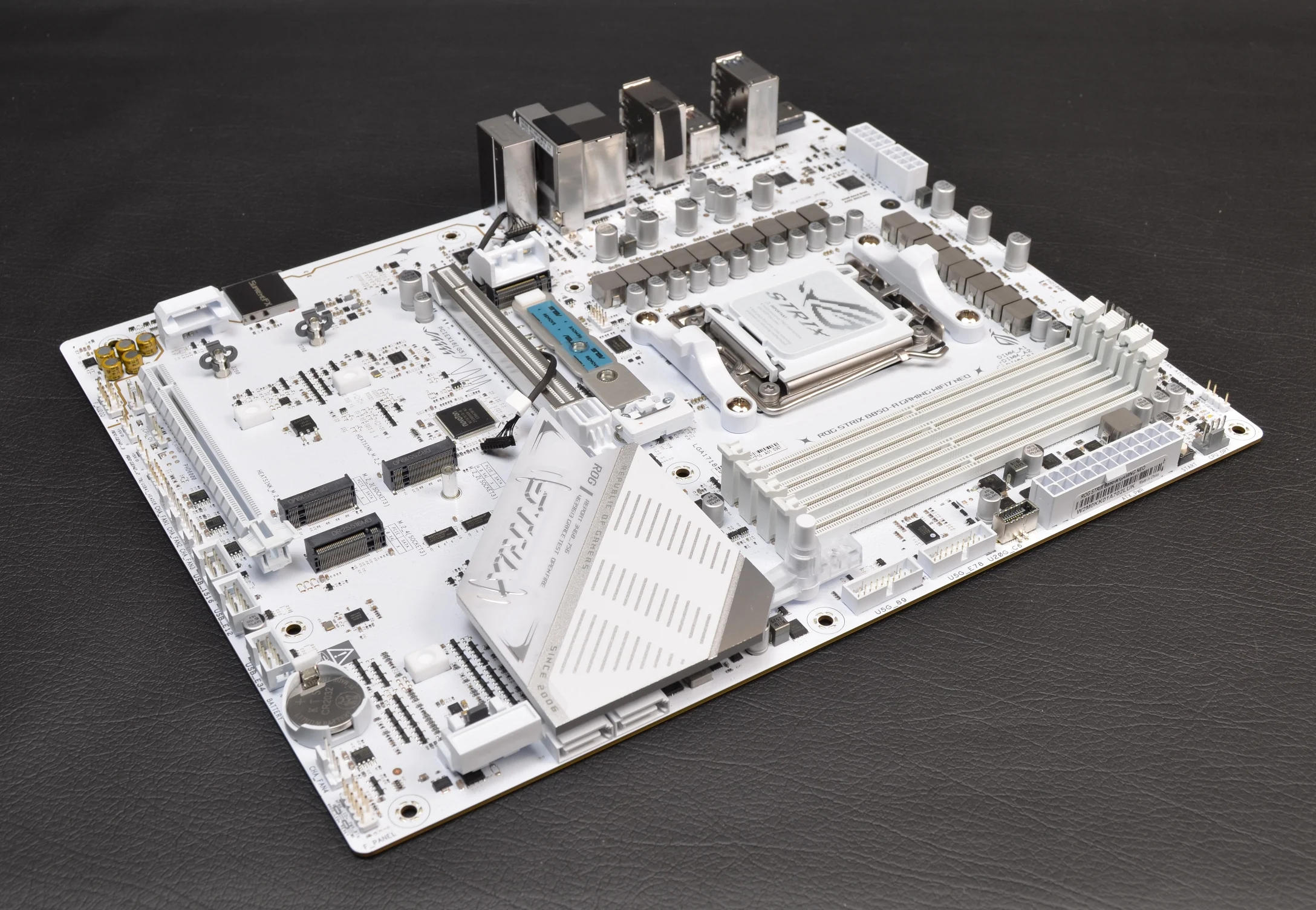

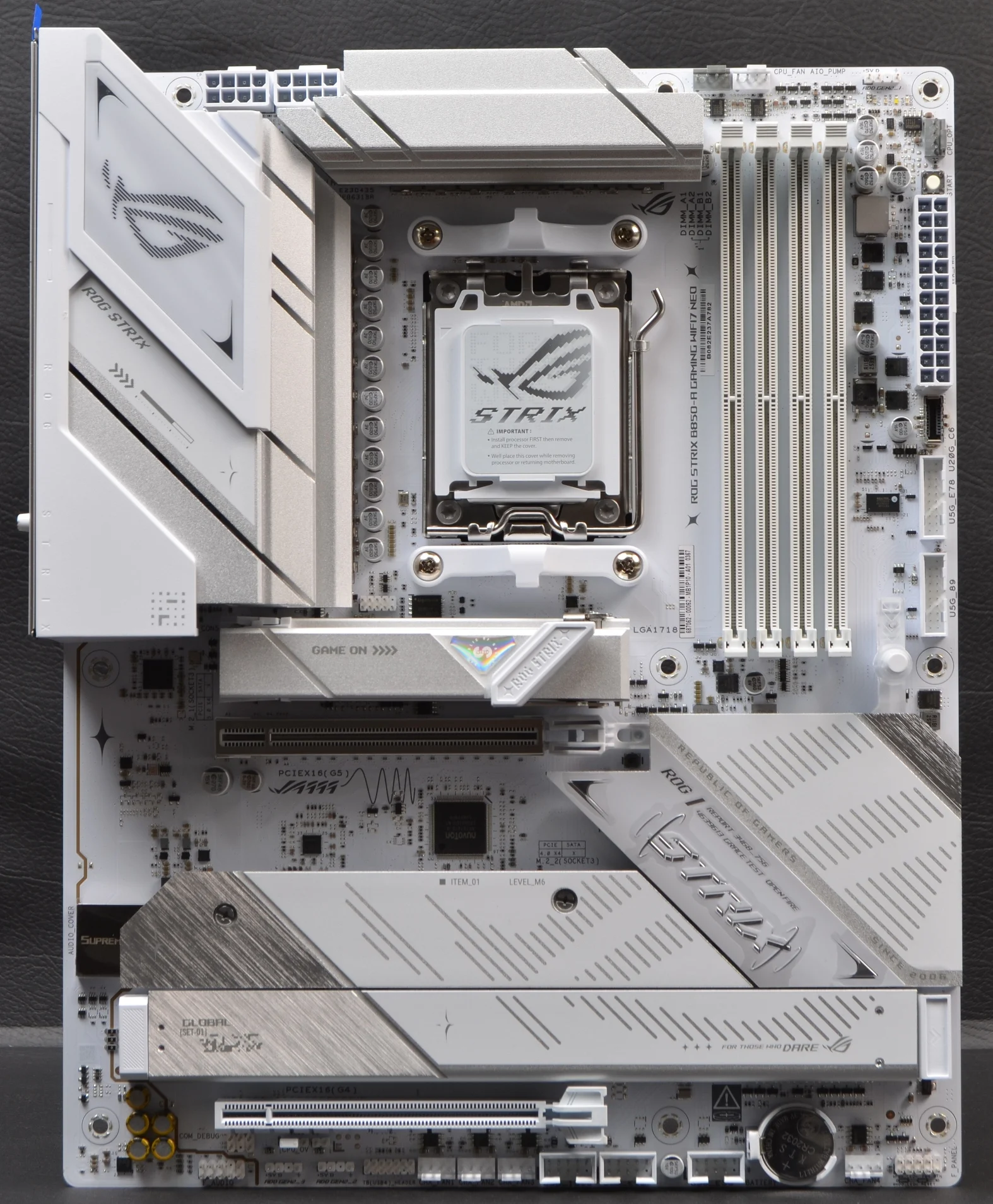

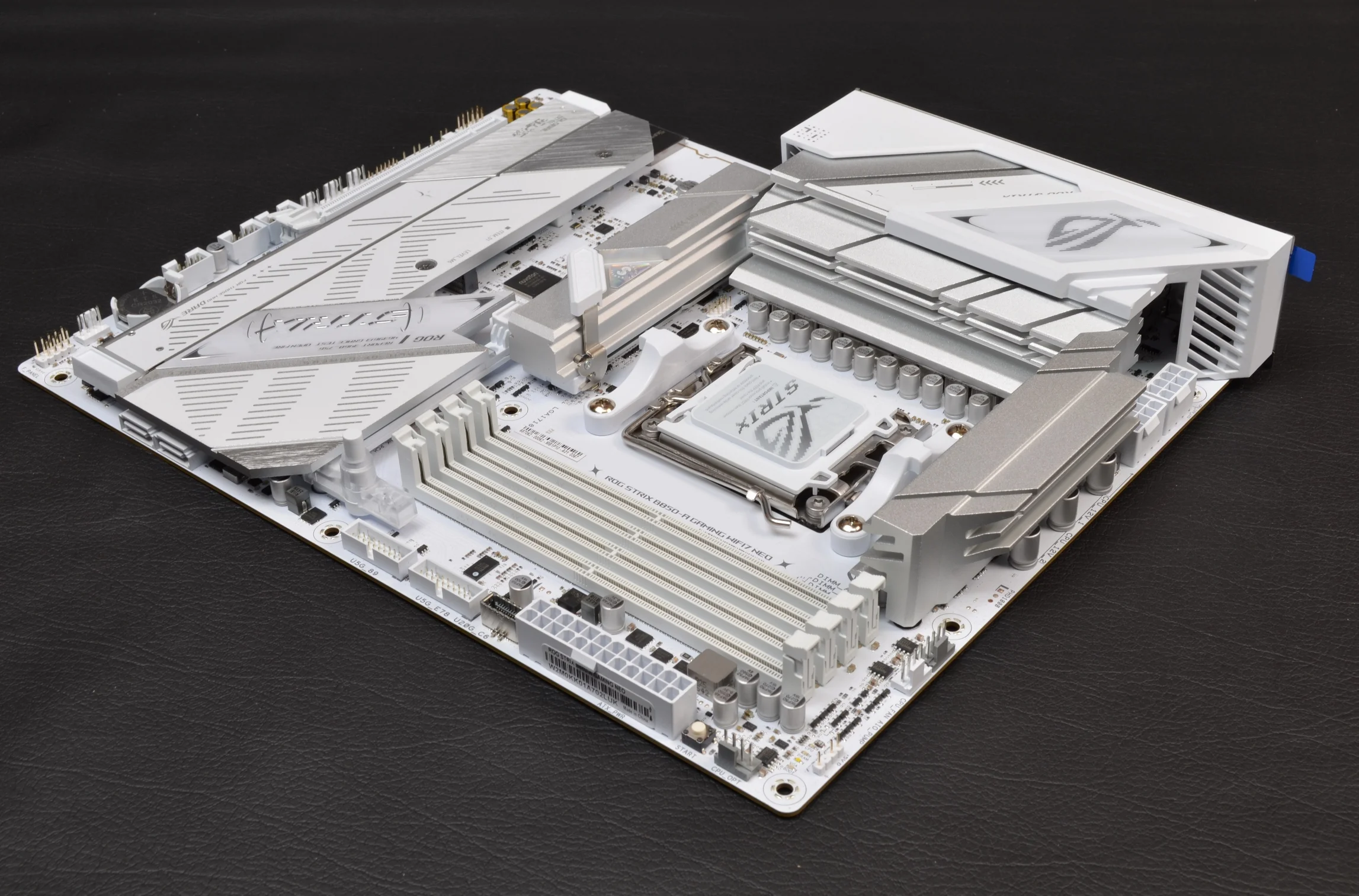

لوحتنا ونظرة عامة وعدد المراوح
7 منافذ للمراوح على اللوحة من النوع الهجين كلوحة للفئة المتوسطة العليا وهو رقم ممتاز، و مستشعرات حرارة كثيرة على كافة اجزاء اللوحة لتقدم بذلك اللوحة التحكم الكامل في المراوح ، أيضاً جميع المنافذ علي اللوحة يمكنها تشغيل المضخات المائية حتى 12 وات وبقدرة 1A ، تملك لوحتنا إضاءة عليها في الأعلي لشعار ROG و تملك اللوحة ثلاثة منافذ Addressable RGB سنتعرف عليهم بالتفصيل في الأجزاء القادمة .

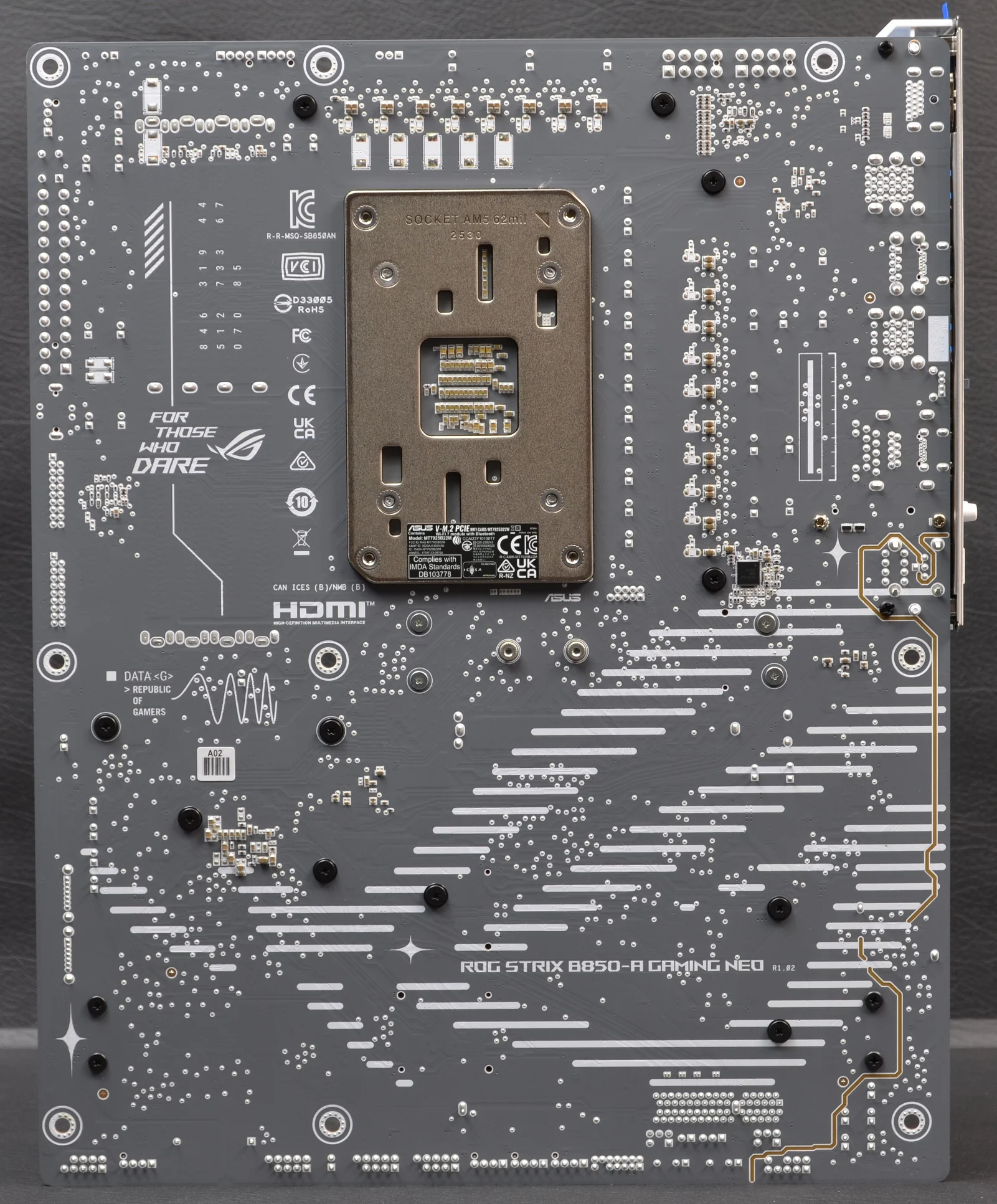

الاللوحة الخاصة بنا من الخلف حيث يوجد الكثير من المكونات الكهربية ، لوحة الدوائر المطبوعة تأتي بعدد 8 طبقات لتتحمل اللوحة بذلك كافة المشتتات الهوائية ثقيلة الحجم و بحجم ATX لتناسب جميع صناديق الحاسب المختلفة مع لون رمادي من الخلف يجعلها ممتازة في هذا الأمر! و بالطبع نري منطقة الذواكر و طريقة SMT المعروفة لتقليل شوشرة الإشارة للذواكر

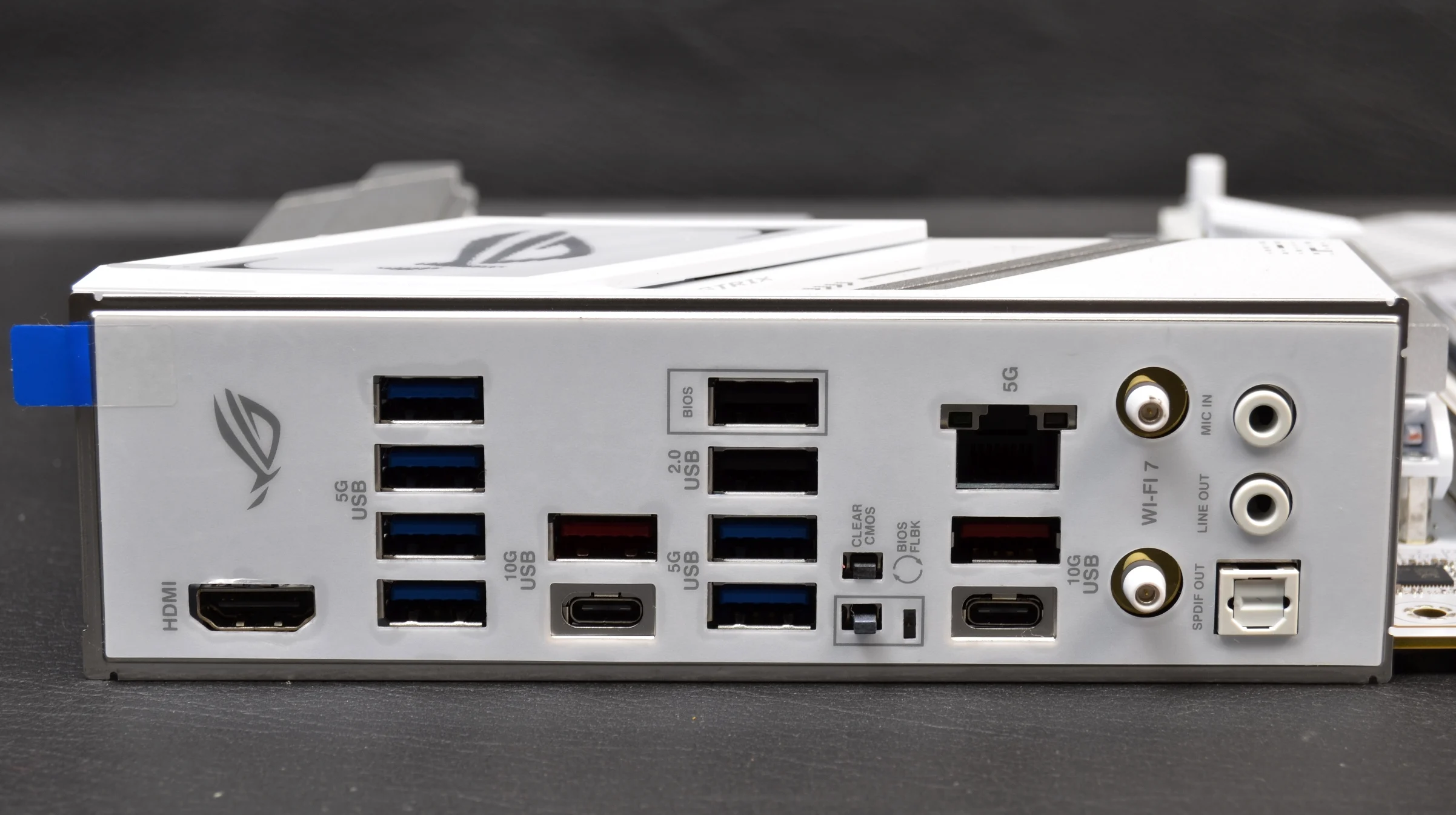

لوحة المنافذ الخلفية و لوحة مليئة بالمنافذ الكثيرة هنا و ربما اهمها للمستخدم هو مفتاح QFLASH_PLUS : وهو مفتاح خاص بتفعيل تقنية تحديث البايوس عبر منفذ USB فى لوحة المنافذ الخلفية و هذه الطريقة لا تحتاج إلى وجود معالج أو ذواكر فقط قم بالضغط على هذا المفتاح لتحديث البايوس بعد وضعة على وحدة تخزين خارجية تم تهيئتها بصيغة Fat32 و قم بإعادة تسمية الملف الخاص بالبايوس إلى GIGABYTE.bin ، الزر مضيء من أسفلة لتوضيح ان عملية التحديث تتم للبايوس ، أيضا الكثير من الأزرار أصبحت هنا لسهولة أكبر للمستخدم .
لوحة المنافذ الخلفية (تأتي مدمجة على اللوحة )
- منافذ التوصيل HDMI للبطاقة الرسومية الداخلية إذا كان المعالج يدعم هذا
- أربعة منافذ USB 3.0 باللون الأزرق
- منفذ USB 3.2 GEN 2 بسرعة 10Gb/s باللون الأحمر و يلية منفذ أخر بواجهة Type-C بسرعة 10Gb/s
- منفذين USB 2.0 باللون الأسود و المنفذ الأول هو الداعم لتقنيات شحن البايوس
- منفذين USB 3.2 Gen 1 بسرعة 5Gb/s باللون الأزرق
- ازار تفعيل تقينات شحن الـBios و المعروفة بإسم BIOS FLBK و Clear Cmos لمسح إعدادات البايوس
- المنفذ الخاص ببطاقة الشبكة REALTEK RTL8126 بسرعة 5Gb/s
- منفذ USB 3.2 GEN 2 بسرعة 10Gb/s باللون الأحمر و يلية منفذ أخر بواجهة Type-C بسرعة 10Gb/s
- منفذ بطاقة Wi-Fi 7 الخاصة بتركيب مقوي الإشارة علي اللوحة
- منافذ البطاقة الصوتية ALC4080 مع وجود منفذ Optical

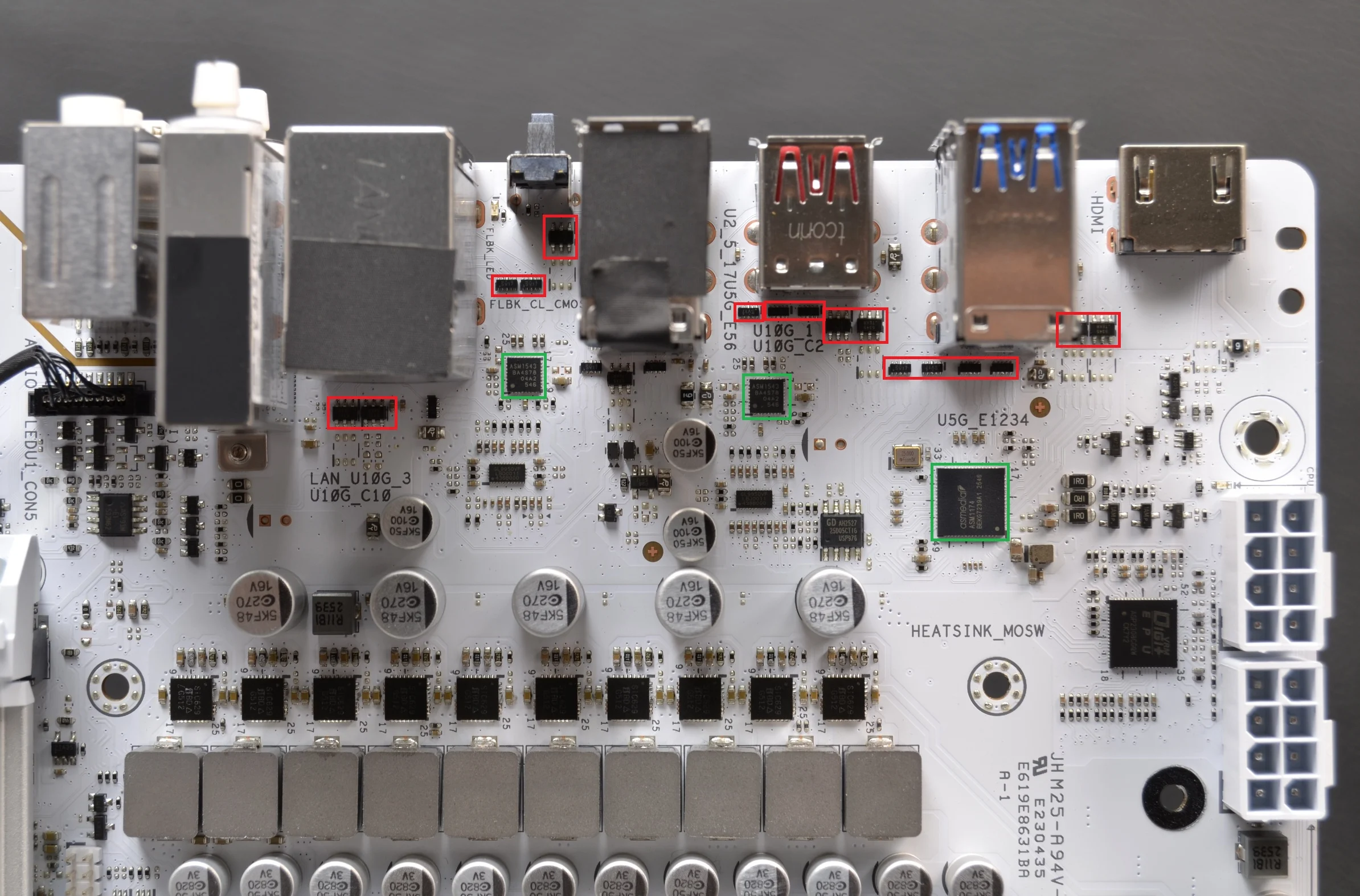

الحماية الكهربية المتكاملة للمنافذ الخلفية
الحماية ضد الكهربة الأستاتيكية أو الساكنة و الكهربة الزائدة :- منفذ بطاقة الشبكة LAN ومنافذ الـUSB مزودة بحماية ضد الكهربة الأستاتيكية ESD كيف ؟ من خلال مُتحكمات HI-ESD والتى تظهر في الصورة في الأعلي وهي تلك القطع الصغير المستطيلة خلف المنافذ مباشر باللون الأحمر أيضاً هناك الكثير من المتحكمات الأخرى في خلف اللوحة و كذلك يوجد منافذ ASmedia المختلفة باللون الأخضر وهي

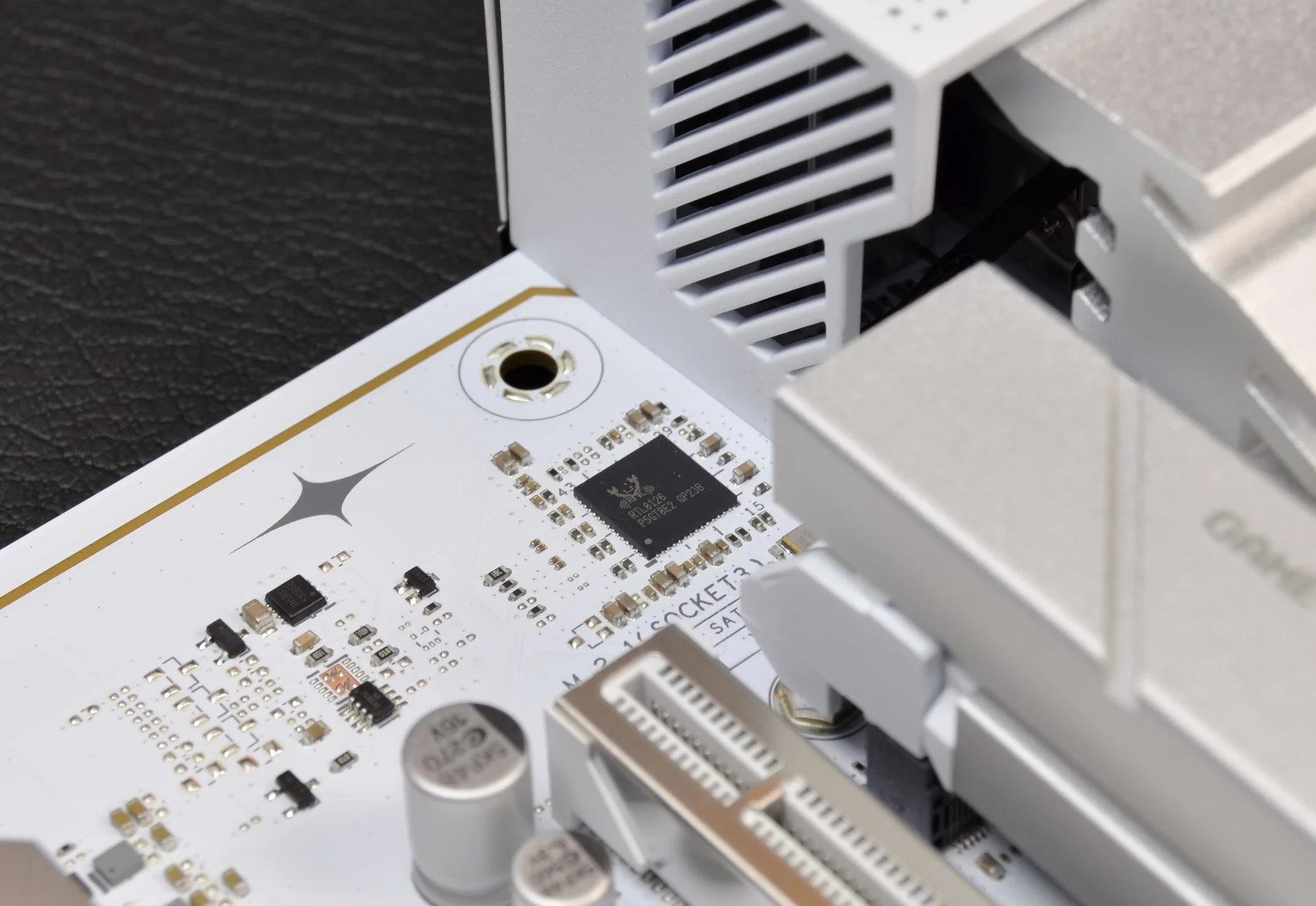

ASM1174 : المتحكم المسؤل عن تقديم منافذ USB 3.0 علي لوحتنا اليوم و توفر الشركة له أكثر من تحديث يجب ان تقوم به
ASM1543 : المتحكم المسؤل عن تقديم وحدة المنطق لمنافذ Type-C من نوع USB 3.2
البطاقة الصوتية ALC4080 للاعبين و دعم Dolby Atmos !
قامت شركة ASUS بدمج احدث البطاقات الصوتية على لوحتها وهى بطاقة ALC 4080 لماذا هذه البطاقة ؟ هذه البطاقة تستخدم واجهة USB وليس واجهة HDA مما سيعطي البطاقة الصوتية امكانية تقديم معدل بيانات الضعف مقارنة ببطاقة ALC1220 السابقة وهو من 32bit/192kHz إلى 32bit/384Hz وهو ما سيعطى المبدعين و ناشئي المحتوى مساحة كبيرة للتعامل مع الملفات الصوتية الاحترافية اما عن الألعاب فلن تصل إلى هذا المدى الكبير و بالتأكيد إضافة جيدة للمستخدمين .

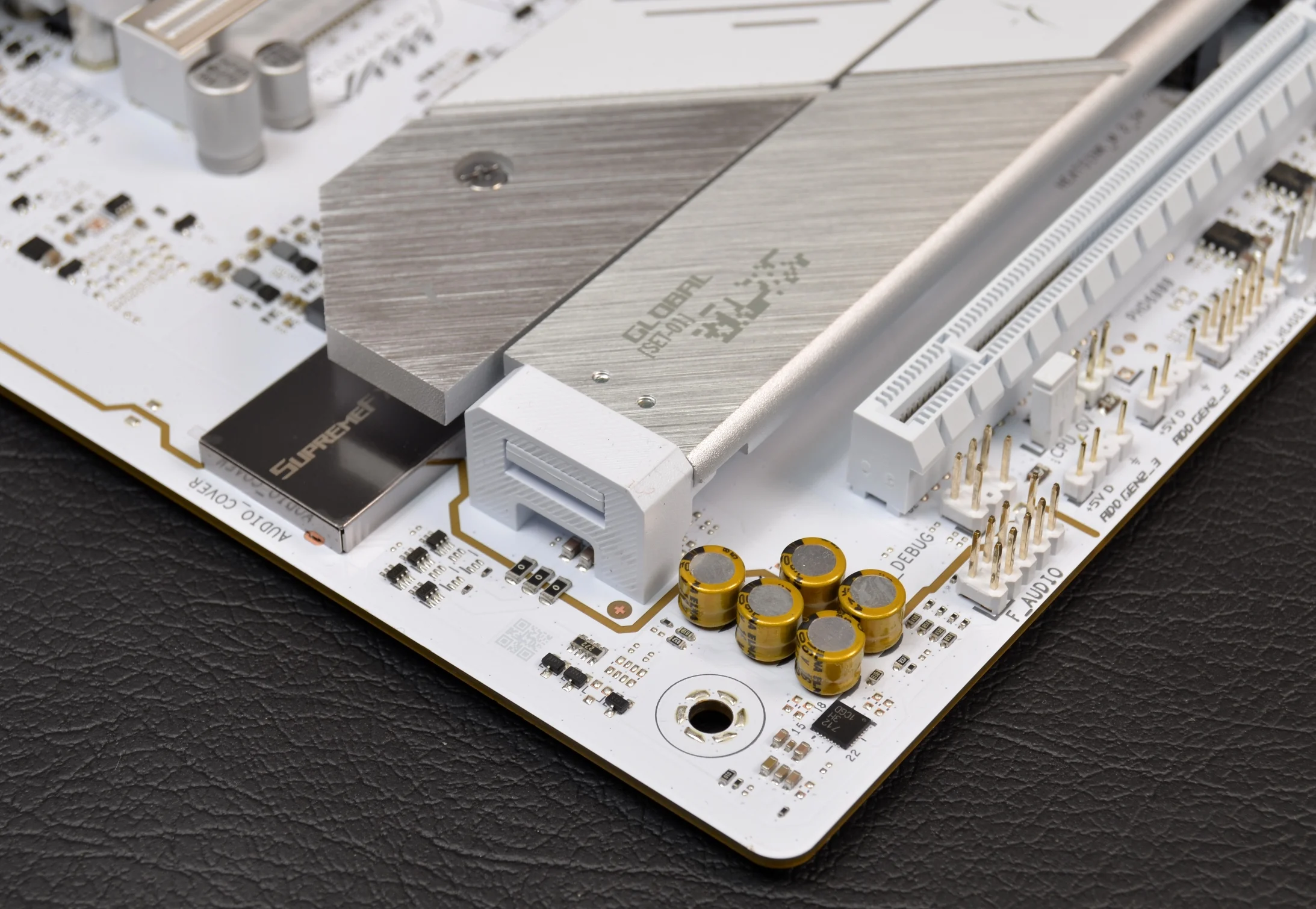

البطاقة تأتي ببعض التدعيمات التي قامت بها الشركة من مكثفات صوتية يابانية من شركة Nippon باللون الذهبي لمزيد من النقاء الصوتى لا تنسي ان بطاقة ALC 4080 تملك مضخم صوتي متغير حتى 600 اوم لتشغيل السماعات الأحترافية و رغم ذلك أضافت الشركة مضخم صوتي خارجي بقدرة 600 اوم وهو Savitech SV3H712 و الذي يقدم الصوت من خلال المنافذ الأمامية لصندوق الحاسب الخاص بك ولذلك هو إضافة مميزة للحفاظ علي قوة صوت ممتازة و بالطبع هذه الإضافات حتي وإن لم تكن علي مستوي جمهور Audiophile إلا إنها إضافات نادرة في هذه الفئة السعرية من باقي الشركات
البطاقة الصوتية الخاصة بنا و أحد التدعيمات التى قامت بها الشركة هو فصل القنوات الصوتية وعزل البطاقة عن دائرة اللوحة لتمنح البطاقة نقاء أفضل للصوت أيضاً المسار باللون المختلف امامكم يوضح الفصل الحادث بين مكونات اللوحة و الجزء الخاصة بالبطاقة الصوتية كذلك درع الحماية علي البطاقة الصوتية نفسها للحماية من التداخل الكهرومغناطيسي
برنامج Dolby Access لتجربة صوتية فريدة داخل الألعاب
تقنيات Dolby Acess هنا تأتي مع اللوحة بصورة مجانية وهي إضافة ممتازة و سيعطي تجربة صويتة مميزة للغاية مع امكانيات تحكم رائعة للمستخدم ، أيضاً هنا يوجد اكثر من تخصيص سواء لسماعات الرأس او حتى انظمة المسارح المنزلية Home Theaters ، يوفر البرنامج الكثير من الإمكانيات التى يجب ان تتفحصها بصورة مفصلة عن طريق موقع Dolby

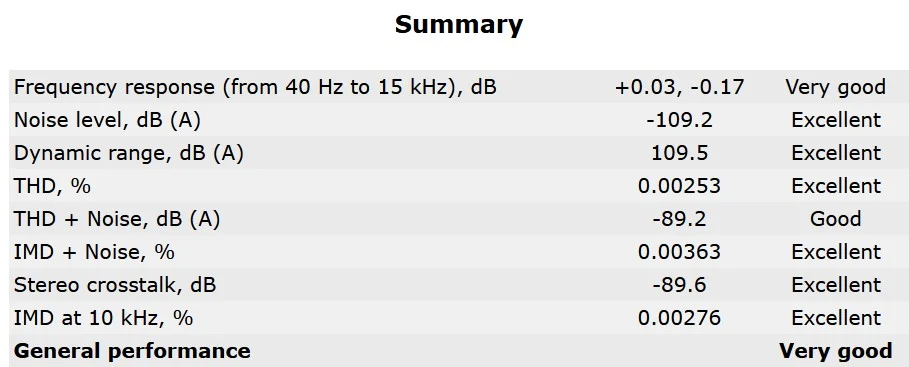

تقييم دائرة الصوت
تقييم جيد جداً في الاختبار والتجربة الصوتية جيدة جدا بالفعل و اداء جيد جدا مع هذه التدعيمات يصل إلي ممتاز في هذه الفئة السعرية هو أكثر من ما تتوقع لجودة الصوت
بطاقة شبكية Realtek® RTL8126 بسرعة 5Gb/s
إذا كنت من محبي المتحكمات الشبكية السريعة فشركة ASUS لم تنساك ووضعت لك متحكم الشبكة RTL8126 بسرعة 5Gb/s و البطاقة مزودة ببرنامج للتحكم بها و أعطاء أولوية للألعاب الأونلاين مقابل باقي التطبيقات أيضاً يمكنك وضع أولويات لهذا المتحكم من خلال البرنامج الخاص بشركة ASUS .
برنامج GAME FIRST وهو ممتاز للتحكم في الشبكة و إعطاء الأولوية للألعاب بشكل تلقائي كما تري و تخصيص الأولوية القصوى لها وهو شيء مفضل بكل تأكيد هذا البرنامج يأتي لينافس متحكمات Killer و البرامج الأخرى من باقي الشركات و تقول اسوس انه يستخدم الذكاء الأصطناعي في هذا الأمر .
البطاقة الشبكية Mediatek MT7925 WiFi 7 و Bluetooth V5.4
البطاقة الشبكية اللاسلكية Mediatek MT7925 لتقديم تقنيات WIFI 7 الأحدث علي الأطلاق والتي يمكنها العمل بسرعة نقل تصل إلى 2.9Gbps ومزودة أيضاً ببطاقة Bluetooth V5.4 ، الجزء في الأسفل يملك لاصق لتثبيت مقوي الأشارة وهو بحجم متوسط وقوة 5dp ومجال تقوية ثنائي

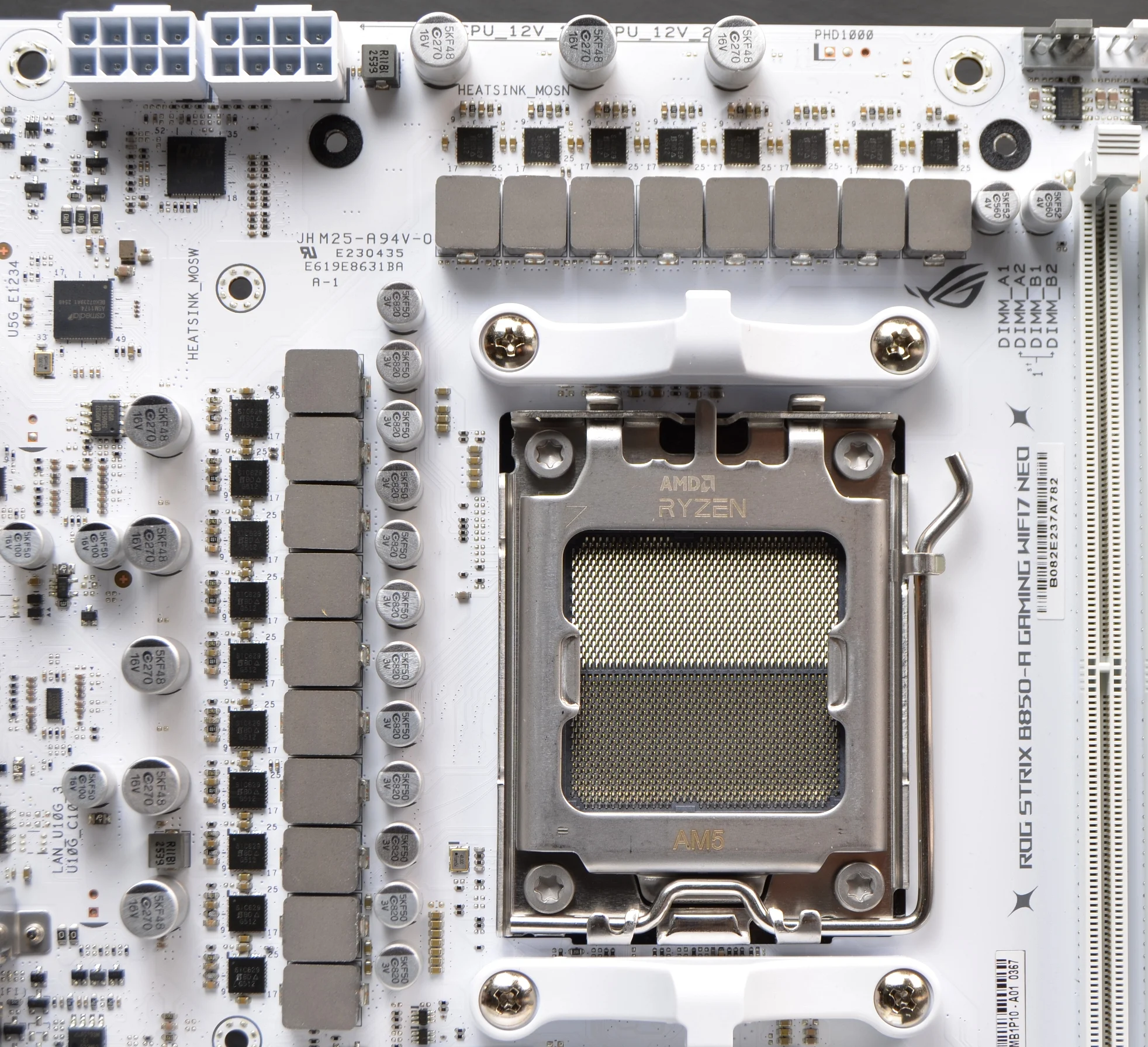

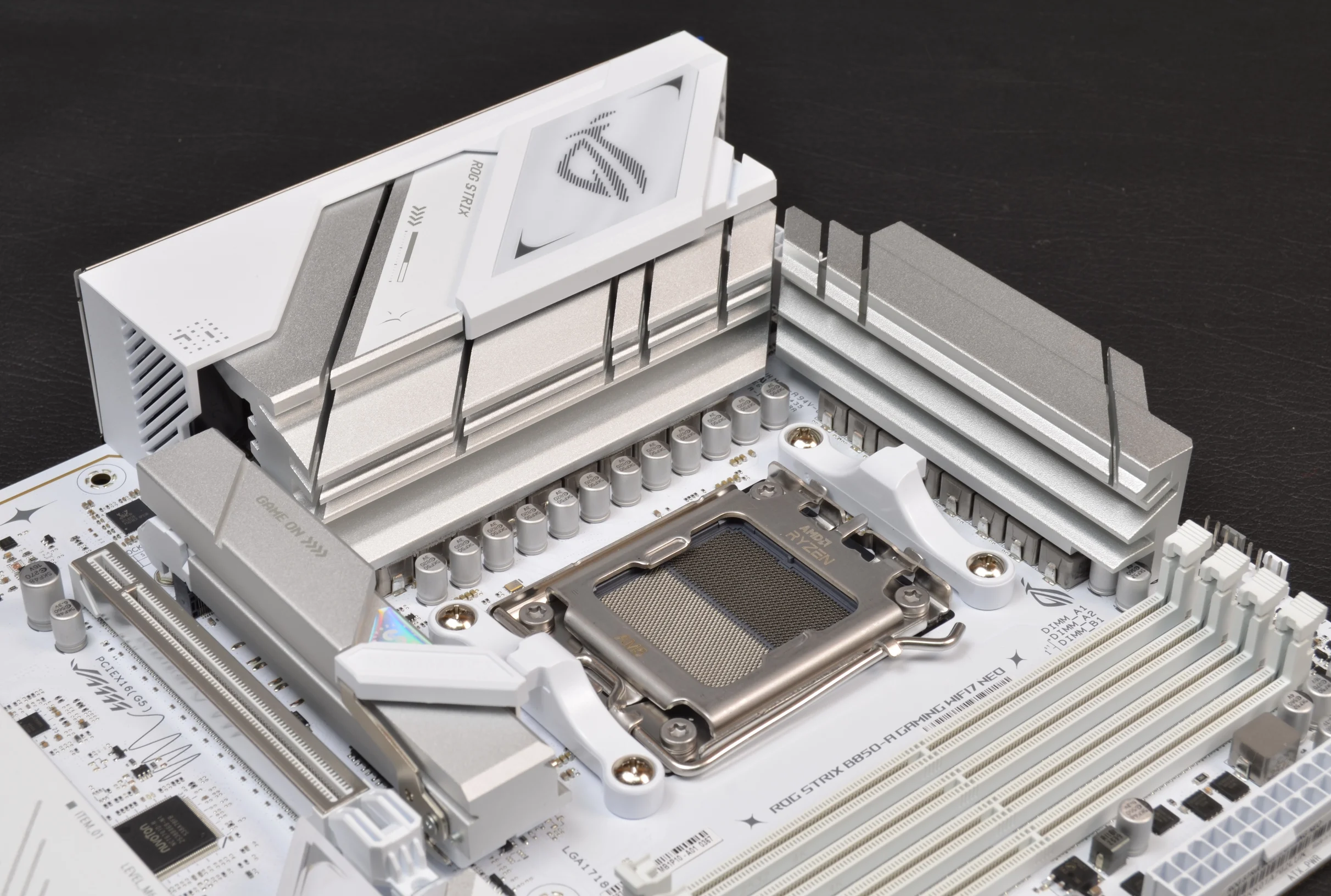

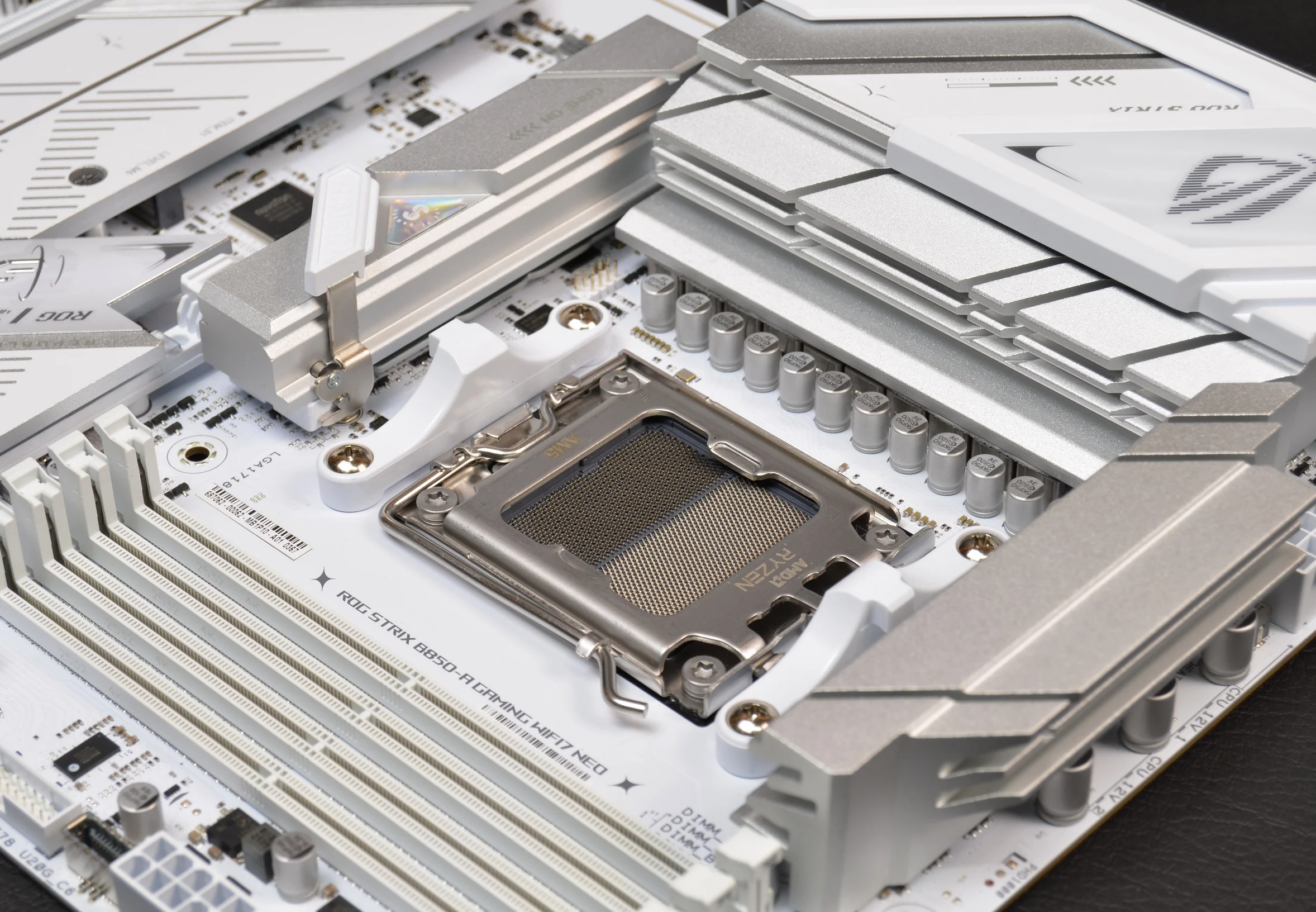

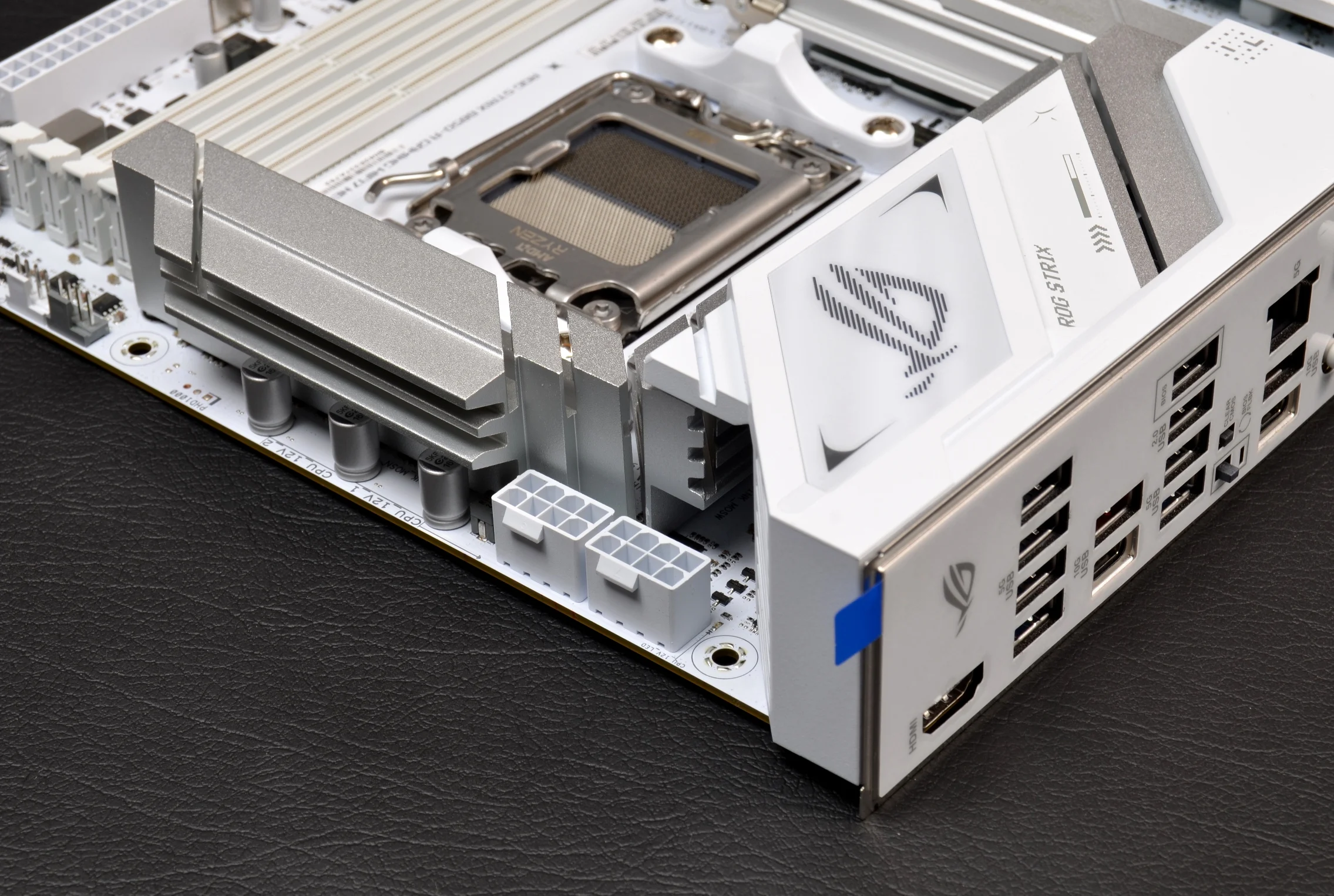

المنطقة الخاصه بالمُعالج ودوائر الطاقة
14+2+2 مرحلة من دوائر الطاقة وسنتعرف عليهم لاحقا ! و تبريد ضخم من قطعتين سنقوم بشرحة شرح مفصل في الأجزاء القادمة ، اللوحة تحمل مقبسAM5 من نوع LGA والخاص بمعالجات Ryzen 9xxx/7xxx وما بعدها لمدة ثلاثة اجيال
المقببس المستخدم علي لوحتنا اليوم من انتاج شركة Lotes ! فهذه المعلومة تكون قيمة في بعض الأحيان
وكما نرى منفذين للطاقة ATX 8-pin ، يستطيع المنفذ الواحد مد المُعالج بـ 336 وات تقريبا مما يعطي المعالج الخاص بنا كمية كافية من الطاقة لاي كسر سرعة تريدة حتي من خلال منفذ واحد ، ايضاً تري تبريد دوائر الطاقة الضخم مع الكثير من الفتحات لزيادة مساحة السطح و سنتعرف علي هذا الجزء بالتفصيل

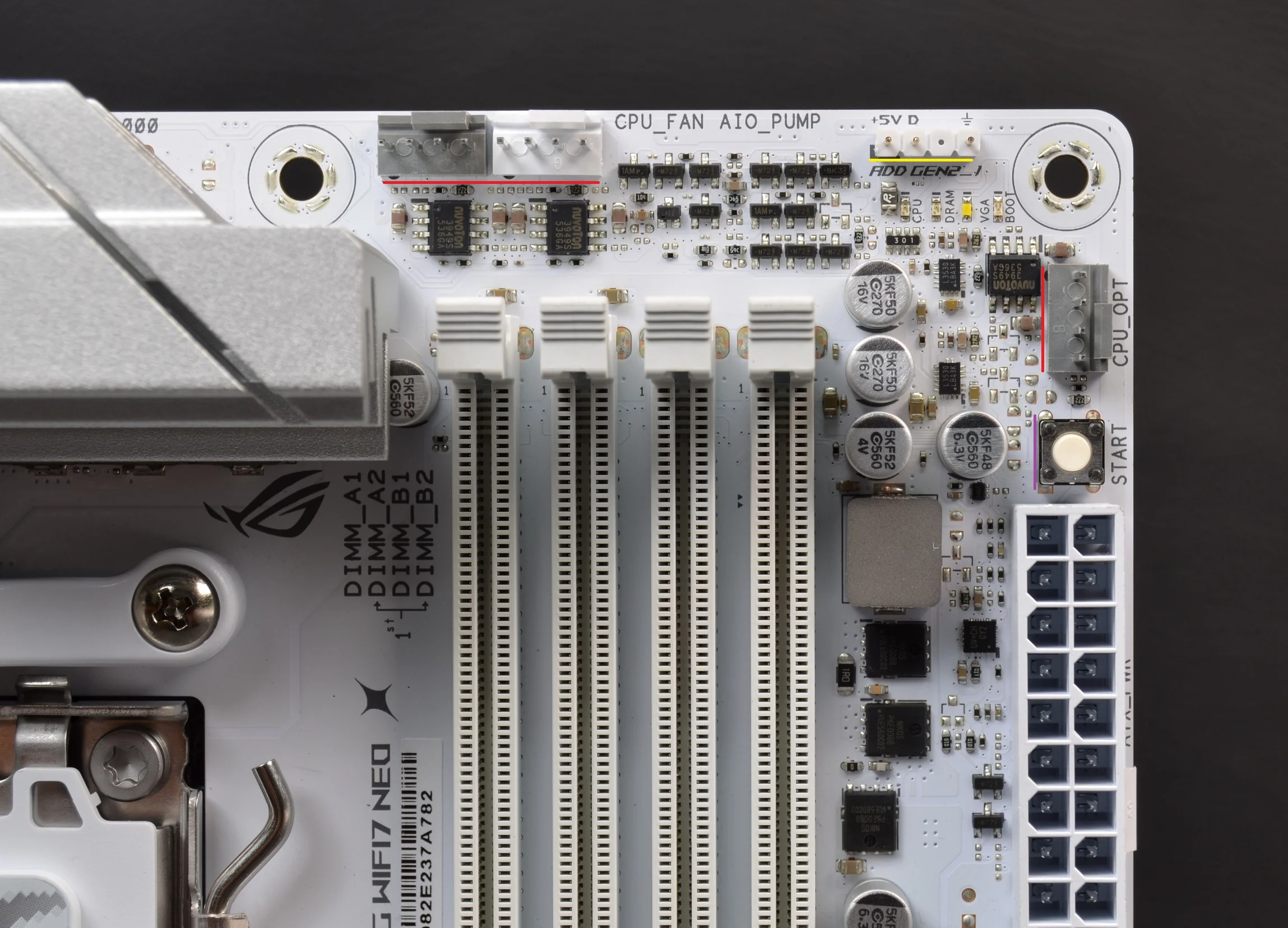

المنطقة الخاصة بالذواكرRAM
تدعم اللوحة خاصية Dual CHANNEL وذواكر DDR5 بتردد 4800MHz حتي 9000MHz وبحجم 256 GB وتدعم بالطبع تقنية XMP 3.0 و EXPO الجديدة ولا ويوجد تدعيم معدني علي لوحتنا اليوم ولا تنسي ان السرعات المدعومة تعتمد علي عدد القطع المستخدمة و إن كانت تملك ذواكر من جانب واحد فقط ام من كلا الجانبين فالدعم هنا سيختلف حسب المعالج
استخدام تقنيات SMT لتداخل الإشارات هي طريقة معروفة في المجال التقني خاصة مع ظهور وحدات DDR5 علية السرعة لتقديم عزل أفضل للإشارة
منفذ 24Pin بدون درع معدني او تصمية بزاوية 90 درجة هو امر معتاد ولكن مع الكثير من الإضافات هنا لنتعرف عليهم .
منافذ المراوح : ثلاثة منافذ للمراوح بجوار المعالج المركزي و الذواكر وهو امر ممتاز فتصميم المنافذ علي الأطراف يجعل عملية تنيظيم الأسلاك بصورة جيدة جدا وسهلة للمستخدم ايضاً هذه المنافذ جميعها تدعم التبريدات المائي و الهوائية و من النوع الهجين الذي يمكنة التحكم عن طريق عدد اللفات او الفولتية و قدرة 1A لكافة المنافذ .
منافذ ARGB : وهو النوع الأكثر تكلفة من تقنيات الـ RGB لانة يتيح للمستخدم التحكم في كل لمبة بمفردها مع الحصول علي تأثيرات كثيرة مميزة للقطع التي تستخدمة وهذا هو المنفذ الأول علي لوحتنا اليوم من الإصدار الثاني لمنافذ ARGB .
لمبات الخطأ التقليدية : اربع لمبات للإضاءة توضح المشكلة في حالة حدوث اي خلل في اللوحة مثل المعالج او الذواكر ستجد اللمبة تُضيء لتعرف اي منطقة بها المشكلة وتحاول حل المشكلة بنفسك
منفذ HDMI : زر لتشغيل الجهاز من خلالة دون الحاجة إلي تركيب الأسلاك

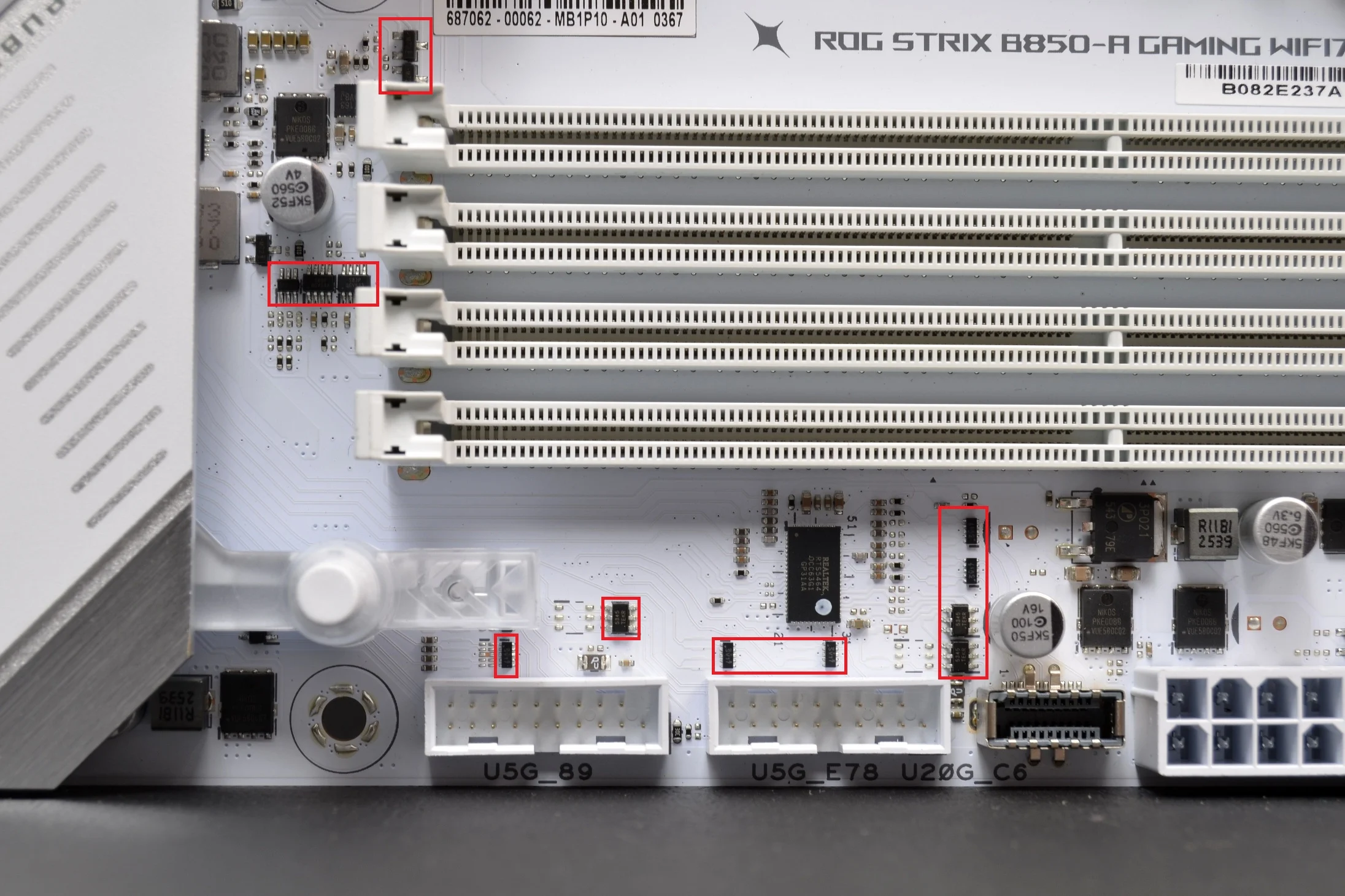

يوجد هنا أكثر من جزء بداية من منفذ علي اللوحة التي سنتعرف عليها لاحقا ، ولكن امامك الجزء المسؤل عن فك البطاقة الرسومية دون معاناة وما يعرف بالـ Q-Release في المنتصف بين الذواكر و منافذ USB ، لنتعرف علي المنافذ معا :
مقبس USB 3.2 GEN 2×2 من نوع Type-C بسرعة 20Gb/s : وهو مخصص لصندوق الحاسب الأمامي و تجد متحكمات الحماية فى الخلف والأمام باللون الأحمر لكافة منافذ الـ USB.
مقبسين USB 3.0 GEN 1 بسرعة 5Gb/s : المقبس الواحد يمد اللوحة بمنفذين USB 3.0 إضافيان لصندوق الحاسب الخاص بك وهي المنافذ الأمامية و كان يجب وضع المقابس بزاوية 90 درجة لترتيب أسلاك ومظهر أفضل
منافذ Sata 3.0 : منفذين فقط من شريحة B850 بسرعة 6Gb/s ولا تأثير هنا لما يتم تركيبة من وحدات M.2 علي منافذ الـ Sata و نري طريقة فك وحدات M.2 عن طريق إستخدام طريقة M.2 Q-Latch لفك الجزء المعدني

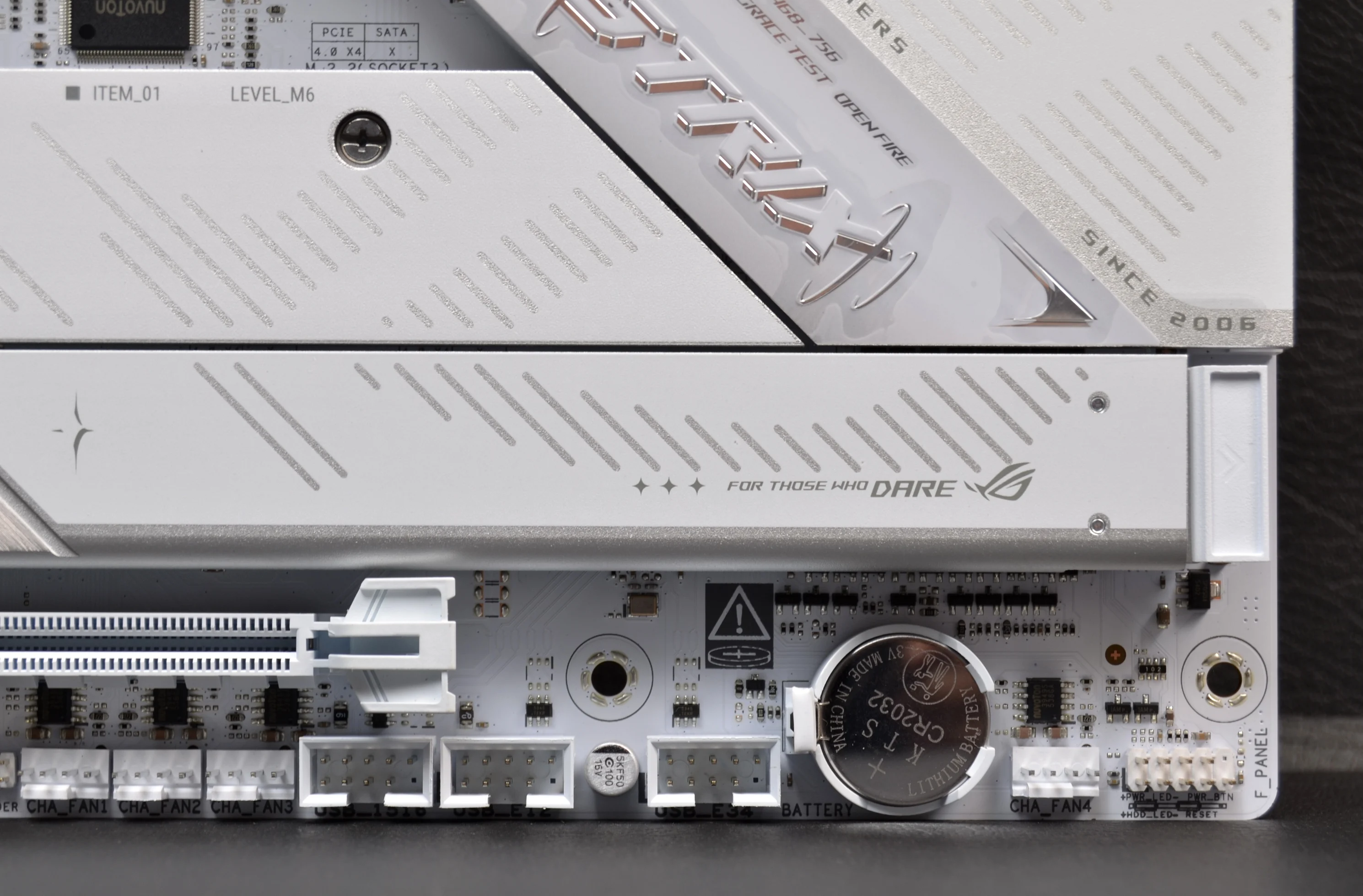

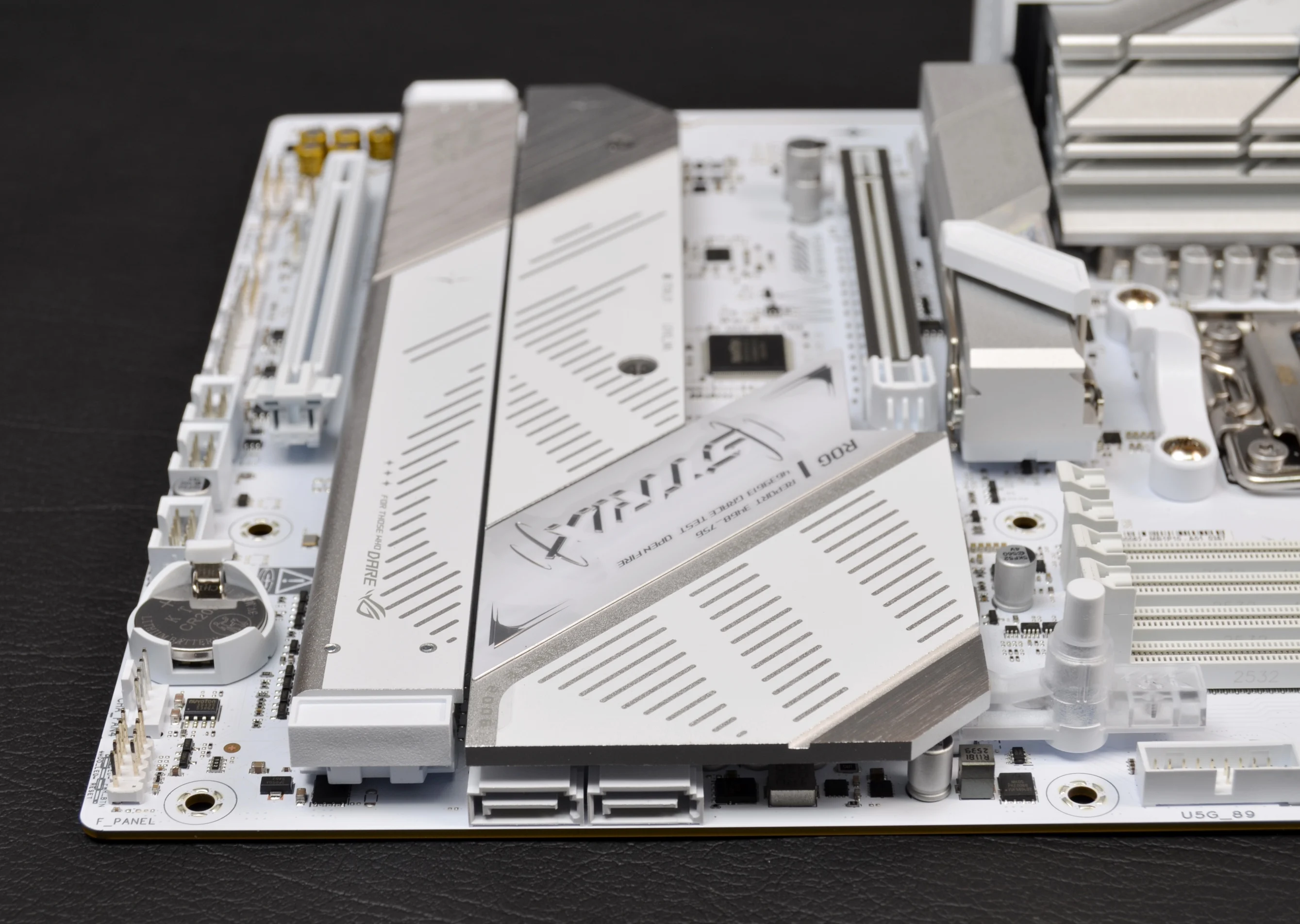

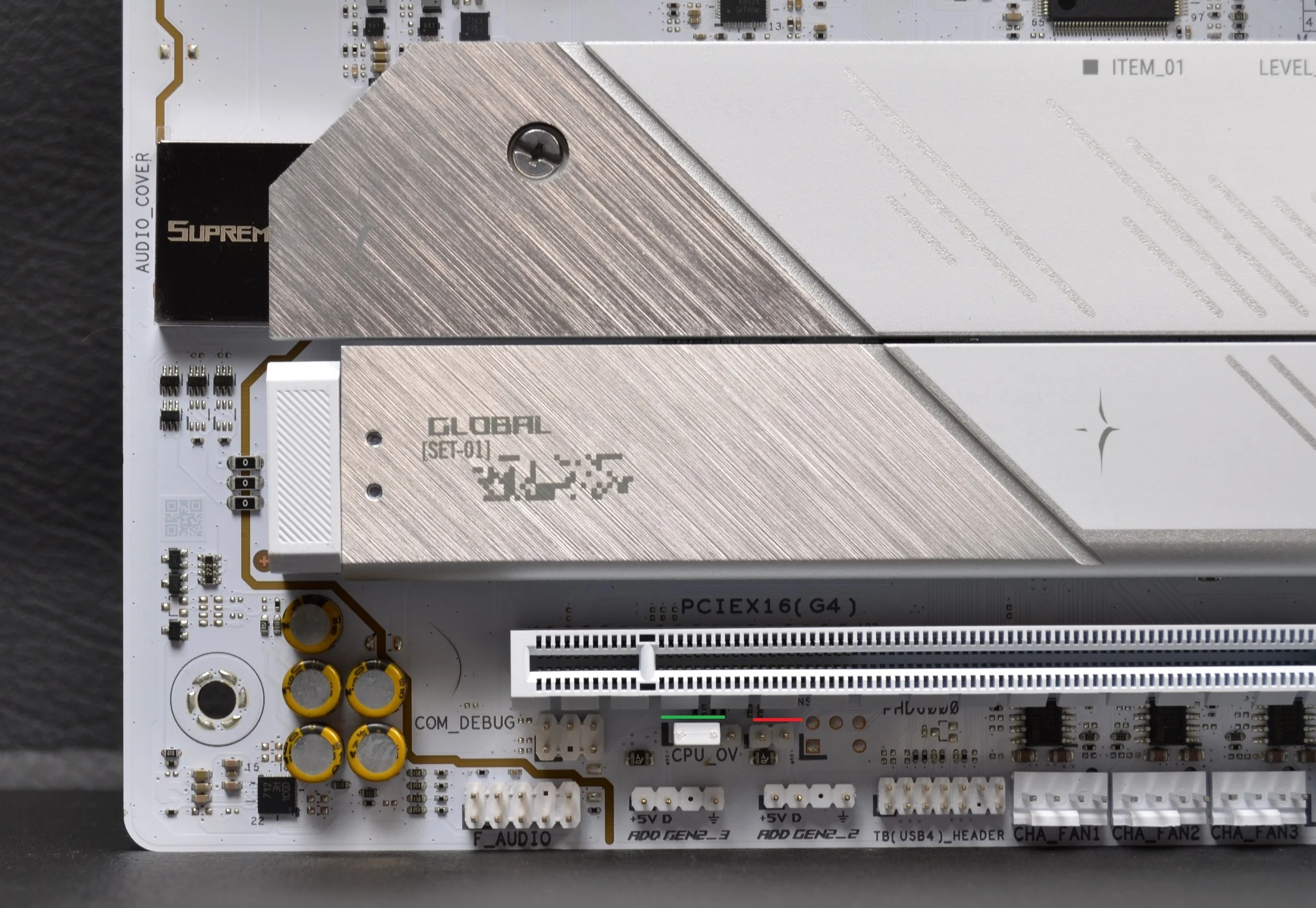

هذه المنطقة بها الكثير من الأشياء التى يجب ان اشرحها لك بجانب المكان المخصص لتركيب اسلاك الحاسب ، لنبدأ من جهة اليمين الشرح
منافذ المراوح : أربعة منافذ مميزين للمراوح فى اطراف اللوحة مما يجعلهم من المنافذ المحببة للمستخدم في حالة ترتيب الأسلاك بشكل انيق
ثلاثة مقابس USB 2.0 : مخصصين لصندوق الحاسب الأمامي ويمكنهم مد صندوق الحاسب بمنفذين من المقبس الواحد و تجد متحكمات الحماية من الكهربا الساكنة في خلف تلك المقابس
USB 4.0 : مقبس لتركيب البطاقات الخارجية لدعم USB 4.0 علي اللوحة
منفذين ARGB V2.0 : وهو النوع الأكثر تقدما من تقنيات الـ RGB لانة يتيح للمستخدم التحكم في كل لمبة بمفردها مع الحصول علي تأثيرات كثيرة مميزة للقطع التي تستخدمة وهذا هو المنفذ الثاني و الثالث علي لوحتنا اليوم
EC_Temp : وهو المكان المسؤل عن تركيب مستشعرات الحرارة ولا توفر اللوحة مستشعر منفرد بل يقوم المستخدم بشراءة منفردا
CPU_OV : هو المكان المخصص لفتح الفولتية لحدود أعلي بكثير من الموصي بها لكسر السرعة عن طريق إستخدام النيتروجين السائل

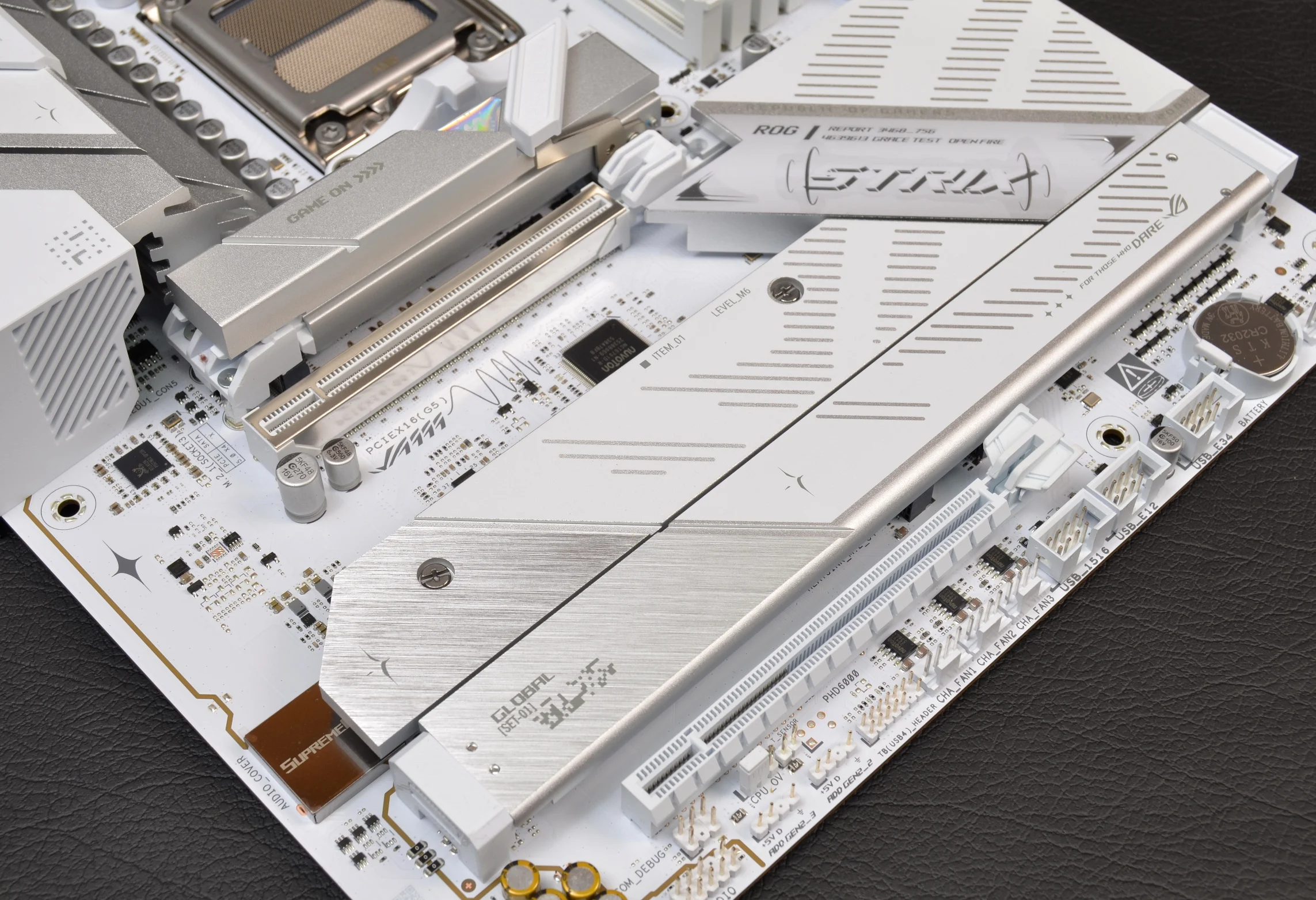

الشقوق الخاصة بالبطاقات الرسومية
اللوحة تملك شقين فقط من نوع PCI-E 5.0/PCI-E 4.0 ، ايضاً التدريع المعدني علي الشق الأول ممتاز وهو تدريع مميز يعطي المنفذ قوة صلابة مقارنة بالمنافذ التقليدية ، لا تنسي ان دعم اللوحات مختلف هنا و سنتعرف عليه في الجزء القادم
سرعة الشق الأول : 16x PCI-E 5.0/4.0 ولا يتشارك هذا المنفذ مع اي منافذ أخري
سرعة الشق الثاني : 4x PCI-E 4.0 من شريحة B850 و يتشارك مع منفذ M.2_3 في السرعة في حالة تشغيلة و تضع الشركة كافة الخيارات للتحكم في سرعات المنافذ
تركيب وحدات التخزين أيضا علي لوحتنا بدون اي مسامير لكل الوحدات مما يجعل التجربة هنا هي الأسهل للمستخدم بكل تأكيد بأستثناء الجزء المعدني أعلي منفذ M2_2 فيحتاج إلي فك المسامير و تجربة ممتازة مع التدريع المعدني لوحدات M.2 من نوع PCI-E 5.0 في الشق الأول.

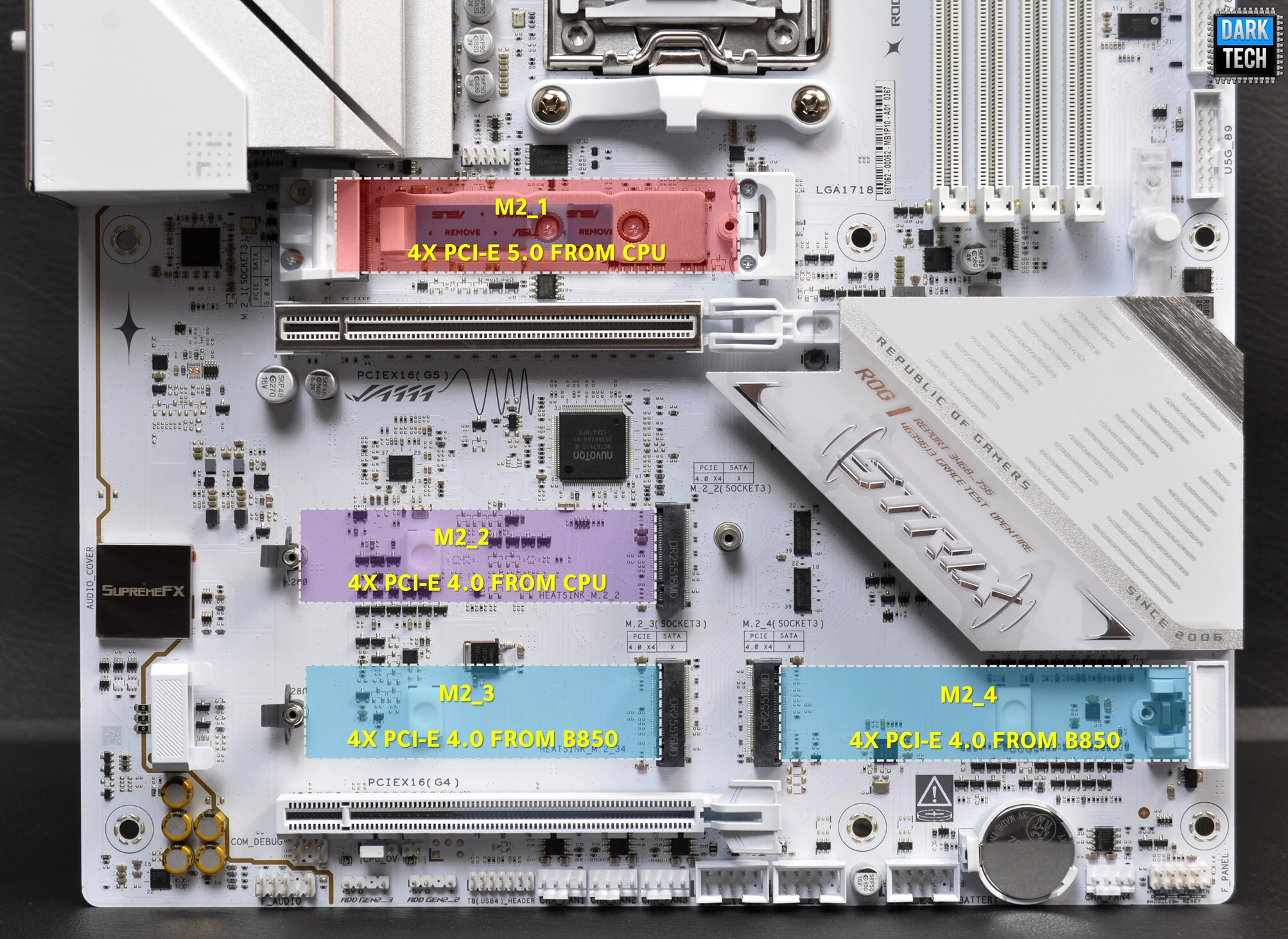

تملك لوحتنا أربعة منافذ M.2 مختلفة لدعم وحدات PCI-E و NVMe و سنتعرف علي هذه المنافذ معا !
منفذ M2_1 : يدعم تقنيات NVMe وسرعة 128Gb/s و يدعم وحدات PCi-E من موديل 2242/2260/2280/22110 وهو يعمل بتقنيات PCIe 5.0 و يأتى من المعالج مباشرة بسرعة 4x
منفذ M2_2 : يدعم تقنيات NVMe وسرعة 64Gb/s و يدعم وحدات PCi-E من موديل 2242/2260/2280/22110 وهو يعمل بتقنيات PCIe 4.0 و يأتى من المعالج مباشرة بسرعة 4x
منفذ M2_3 : يدعم تقنيات NVMe وسرعة 64Gb/s و يدعم وحدات PCi-E من موديل 2242/2260/2280/22110 وهو يعمل بتقنيات PCIe 4.0 و يأتى من شريحة B850 و هذا المنفذ يتشارك مع منفذ PCI-E 4.0 للبطاقات الرسومية G4 و يمكن التحكم في سرعتة حيث يعمل المنفذ بسرعة 2x في حالة إستخدام المنفذين معا او سرعة 4x في حالة عدم الأستخدام
منفذ M2_4 : يدعم تقنيات NVMe وسرعة 64Gb/s و يدعم وحدات PCi-E من موديل 2242/2260/2280/22110 وهو يعمل بتقنيات PCIe 4.0 و يأتى من شريحة B850
جميع المنافذ السابقة غير مشتركة مع منافذ SATA ولا تتأثر بها
قم بمراجعة دليل المستخدم فيما يخص المنافذ التي تتوقف عن العمل بمجرد تركيب احد وحدات التخزين فهذا امر متغير من لوحة لأخرى حسب تصميمها

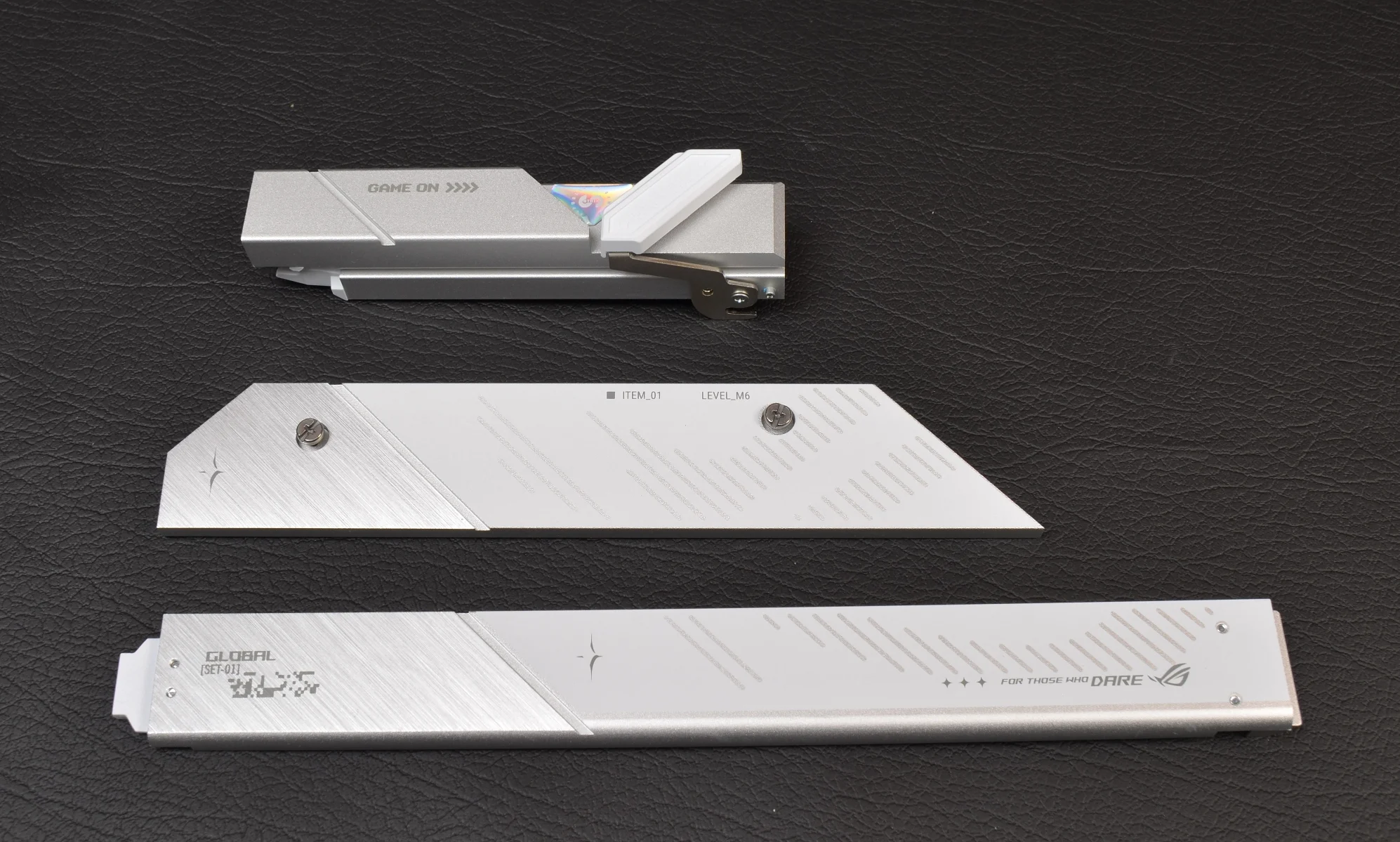

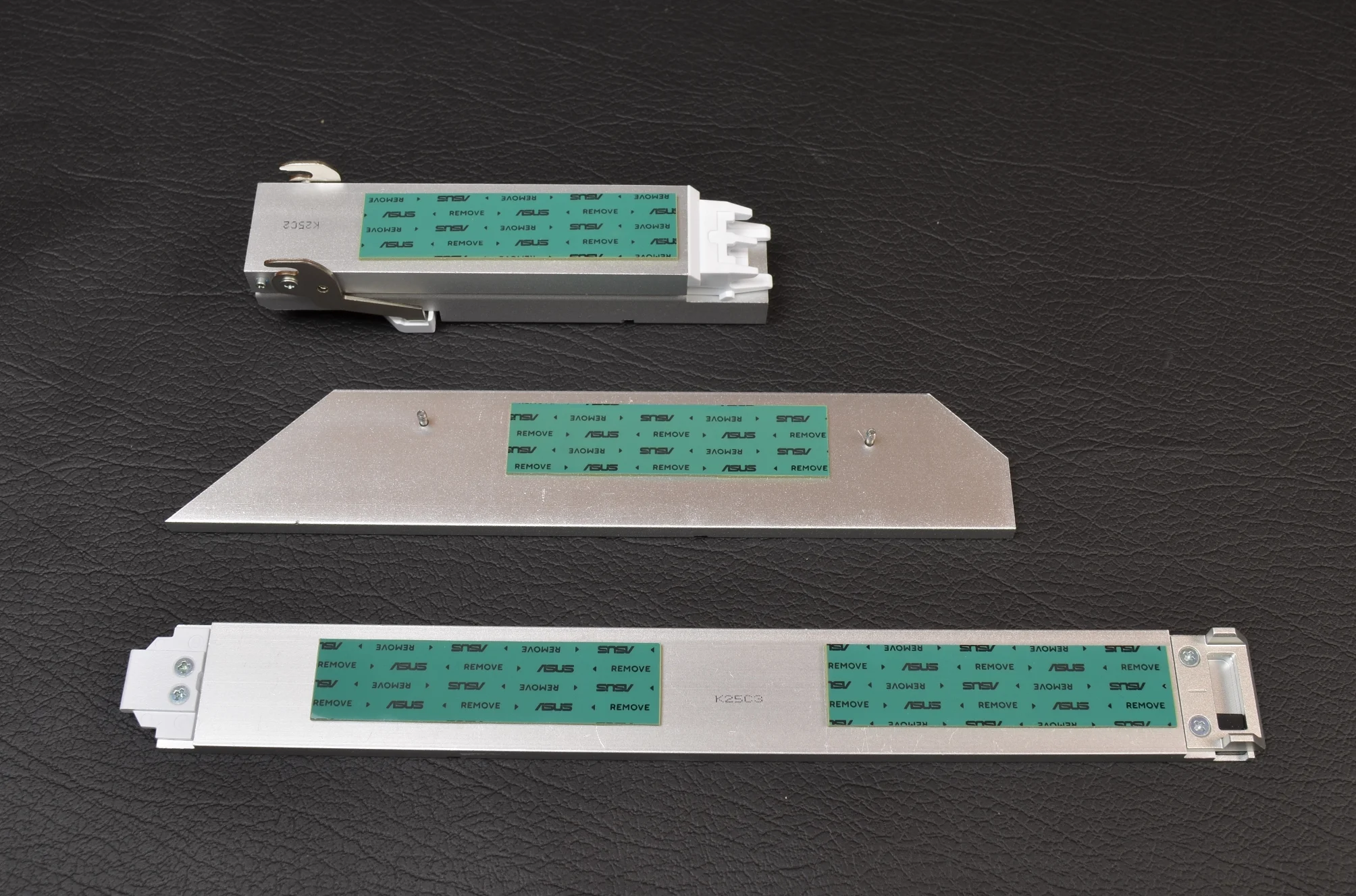

تبريد وحدات M.2 من نوع PCI-E 5.0 في الشق الأول تملك جزء معدني لتبريد الوحدة مع ماصات الحرارة بكل سهولة أيضا أعلي هذا المنفذ يوجد رقاقة البايوس الجديدة بحجم 512Bit وهي بهذا الحجم لزيادة الدعم لهذه اللوحات ودعم الأتصال الشبكي اللاسلكي من البايوس دون الحاجة إلي تعريف من قبل المستخدم .
التبريد الخاص باللوحة

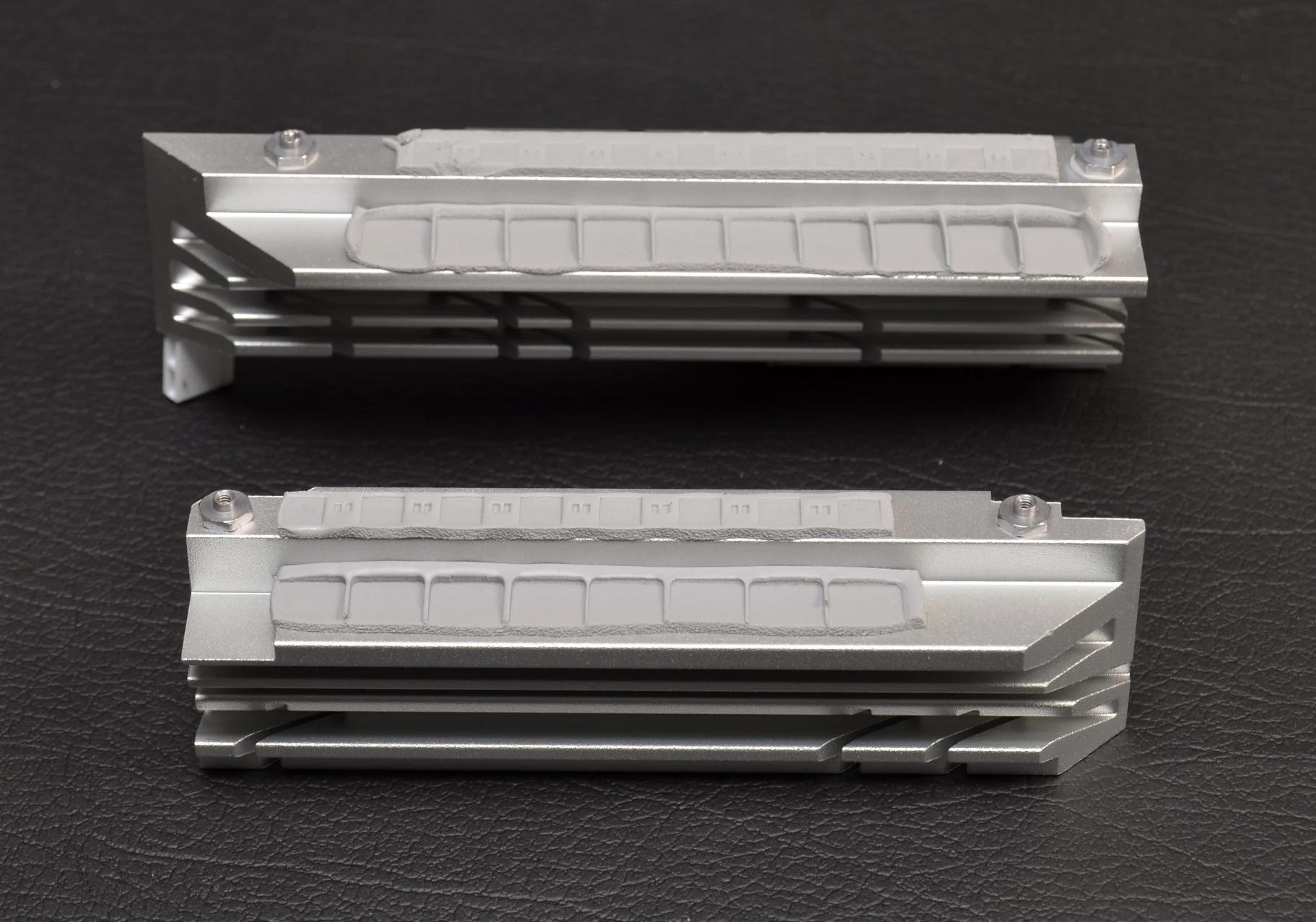

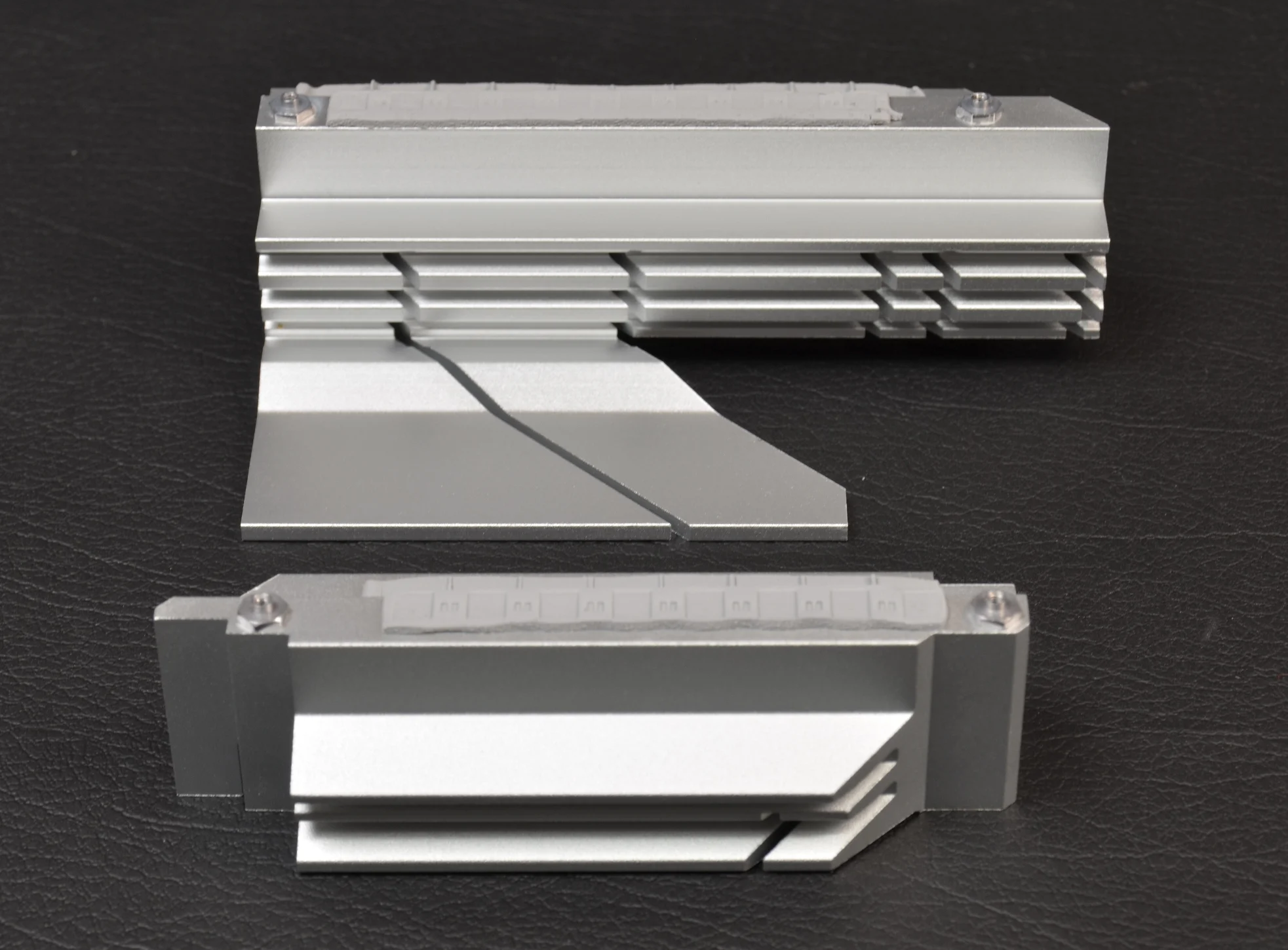

التبريد الخاص بدائرة الطاقة كبير الحجم كما سنري ولكن قبل الشرح لنبدأ بتبريد شرائح B850 وهو تبريد بسيط ولكنة كبير و هو كافي لهذه المهمة بكل تأكيد
وسادات حرارية لنقل الحرارة بسرعة من الموسفت إلى المشتت الحرارى بشكل مباشر ، الجزئين مصنعين من سبيكة كاملة من المعدن لزيادة قدرة توزيع الحرارة عن طريق شقوق كثيرة في المشتت من كل الجهات تقربيا في الجانبين و في الأعلى لزيادة مساحة السطح بصورة ممتاز ، أيضا إذا كنت شديد التركيز ستجد ماصات للحرارة للخوانق موجودة علي التبريد
تبريد وحدات M.2 من نوع PCI-E 5.0 للمنفذ الأول جيد جدا وبحجم كبير لان وحدات M.2 من نوع PCI-E 5.0 تكون دائما أعلي في الحرارة من وحدات PCI-E 4.0 ، تقدم ASUS تبريد جيد جدا مع ماصات للحرارة في الأسفل و الأعلى لتبريد الوحدات وبذلك يلامس التبريد وحدات التخزين من الوجهين ولكن يظل يوجد أفضل من هذا خاصة مع الوحدات عالية الأداء .
رحلة مع الجودة ودوائر الطاقة VRM
تستخدم لوحتنا عدد 14+2+2 مرحلة لدوائر الطاقه يتم تقسيمهم إلى 14 للمعالج و 2 مرحلة للبطاقة الرسومية الداخلية و الذواكر و 2 مرحلة لباقى الأجزاء الأخرى داخل المعالج المسؤولة عن الـ PCI-E وهم اكثر من كافيين إذا لم تفهم الجزء السابق اكمل الشرح وستفهم كل شيء وهذه المرة تقوم الشركة علي رفع الدائرة لمستوي أعلي واستخدام موسفت بقدرات 80 أمبير
المتحكم الكهربى الذي يتحكم فى دائرة الطاقة الخاصة باللوحة هوِ ASP2308CG وهو متحكم رقمى و يمكنة يمكنة قيادة عدد 7 مرحلة ولكنة يعمل هنا بتقسيم 7+1 مرحلة و طريقة المضاعفة للمرحلة الواحد وهو ما يعني ان الشركة تستخدم 14 مرحلة علي 7 خطوط للتحكم لتحصل علي تحكم في دائرة ضخمة وهي مضاعفة المراحل بمعني اخر ان كل مرحلة تتصل بالمتحكم تتكون من مرحلتين كمرحلة كبيرة ، حيث يتم الأتصال ، بهذه الطريقة سنحصل علي دائرة طاقة قوية بالإضافة الي المراحل الأخرى و يتم التحكم بهم من متحكم RT3672EE
الموسفت : تستخدم لوحتنا موسفت SIC629 من شركة VIshay الشهيره بقدرة 80A لكل مرحلة من مراحل دوائر الطاقة وهم 14 مرحلة لانوية المعالج فقط ، و قدرة كلية 14400A امبير نظرياً لنواة المعالج فقط وهو رقم كبيير جدا يجعل معالجات Ryzen 9 كالطفل الصغير امامها دون مشكلة وهنا يأتي دور التبريد الخاص بدوائر الطاقة .
الموسفت الخاص بالمراحل الأخرى هو 80 امبير من شركة Onsemi مما يعني 160 امبير لجزء الـ SOC وهو رقم كبير جدا جدا فيمكن لباقي الأجزاء ان تعمل بقرابة 160 امبير دون مشكلة
الخوانق (Chokes) : أستخدمت الشركة خوانق صلبه (الخوانق =الأجزاء مستطيلة الشكل) صاحبة الأداء الأفضل مقارنة بالخوانق التقليدية وهذه المرة مع خوانق من الخوادم
المُكثفات المستخدمة: مُكثفات صلبة يابانية الصنع باللون الرمادي من نوع 5K كعمر افتراضي عند درجات الحرارة 105c
المشتت الخاص باللوحة : المشتت الخاص باللوحة يملك ارتفاع كبير و الكثير من الشقوق الخاص به لزيادة مساحة السطح و تقديم تبريد مميز
منافذ الطاقة : منفذين من نوع 8 PIN سيكون كافي لكسر سرعة العنيف دون مشكلة
ملحوظة علي دائرة الطاقة : الشركة تضع لك كافة سبل التحكم في دائرة الطاقة
تقييم دائرة الطاقة
دائرة طاقة من الفئة الأولى و هى دائرة اكثر من اللازم بصورة كبيرة و سنختبرة الأن مع معالج Ryzen 9 7900X بسحب طاقة يصل إلى 197 وات فى برامج الرندر وهو ما يجعل تقيمنا لها ممتازة مع معالجات Ryzen 9 ، درجة حرارة الغرفة 18 درجة مع استخدام التبريد المائي ولا يوجد اي مشاكل لعمليات الـ throttle للمعالج مع اللوحة بالطبع نتيجة ممتازة بفضل كل شيء

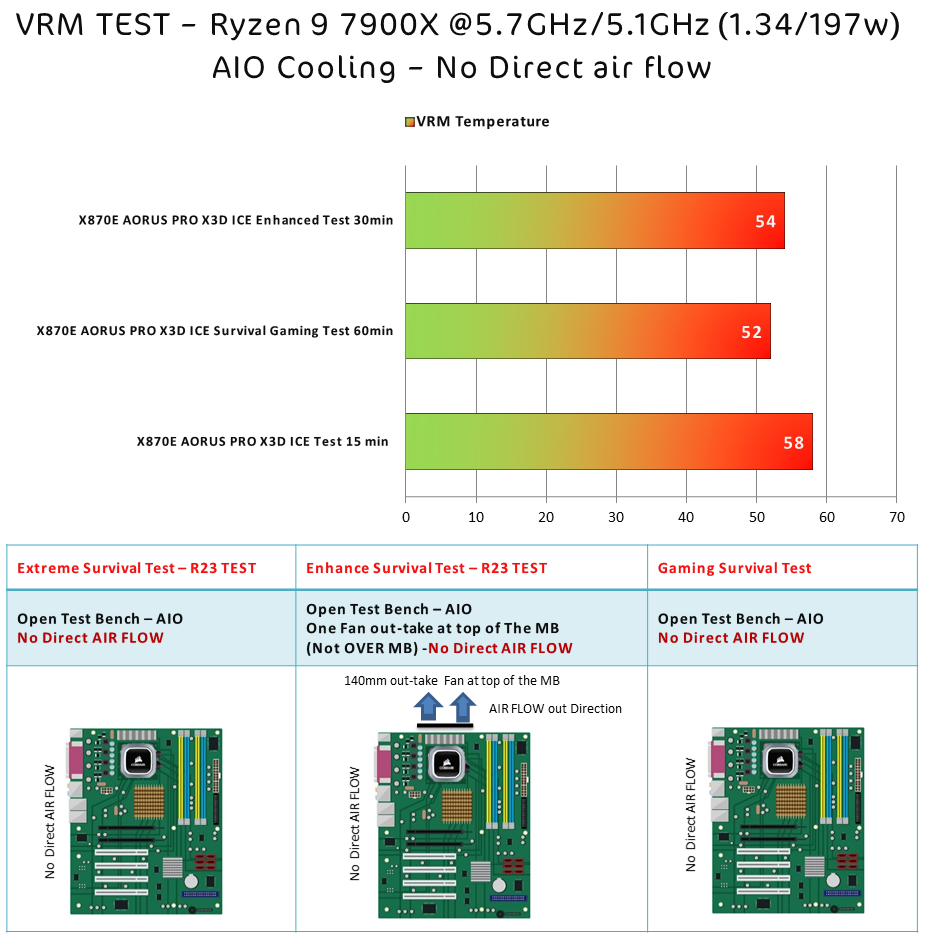

أختبار دائرة الطاقة مع معالج Ryzen 9 7900X مع استخدام تبريد مائى
درجة الحرارة لدوائر الطاقة فى اختبار CR R23 للمعالج وصلت إلى 58 وهي درجة ممتازة بكل تأكيد لان ما اقوم به هنا من اختبار كانك تهلك المعالج في عمليات الرندر واكثر لفترات طويلة وهو اختبار غير واقعي لاني لا استخدم اي تبريد علي اللوحة الأم كل هذا بغرض وضع اللوحات الأم في مأزق لمعرفة افضل تبريد لكل لوحة ، بهذه الدائرة انت لا تحتاج إلى تبريد هوائي للمعالج تماما مهما كان عدد الساعات التى ستستخدم فيها اللوحة في عمليات الرندر هل يمكنك ان تتخيل نتيجة اللوحة مع وجود تيار هوائي ممتاز داخل صندوق الحاسب الخاص بك ؟ نعم ستتراوح بين 50-45 درجة بحد اقصى !
نتائج اختبار دائرة الطاقة هنا مع وضع Extreme Survival Test وهو الوضع القاتل حيث لا يوجد اي تيار هوائي على اللوحة مع استخدام التبريد المائي وصلت حرارة دائرة الطاقة إلى 58 درجة ولا يوجد اى انخفاض في السرعة للمعالج وهذه الظروف غير عملية ومن المستحيل تكرارها مع المستخدم ولكن هذا الأختبار للمعرفة أفضل دوائر الطاقة بشكل مطلق
نتائج اختبار دائرة الطاقة هنا مع وضع Enhanced Survival Test وهو الوضع الأقل قوة من السابق و يحاكى صندوق حاسب سيء جدا للتهوية حيث لا يوجد اي تيار هوائي على اللوحة فقط مروحة واحدة تقوم بشفط الهواء اعلى اللوحة وليس فوق اللوحة مع استخدام التبريد المائي وصلت حرارة دائرة الطاقة إلى 54 درجة و المعالج مستقر على مدى نصف ساعة كاملة باستخدام عمليات الرندر وهي نتيجة ممتازة ، هذا الأختبار لمحاكاة اسوء ما يمكن ان يحدث داخل صندوق الحاسب بدون مراوح للتبريد
نتائج اختبار دائرة الطاقة هنا مع وضع GAMING Survival Test وهو الوضع المماثل لأول أختبار عنيف ولكن مع استخدام الألعاب لمدة ساعة و أيضاً هذا الأختبار لا يوجد اي تيار هوائي على اللوحة مع استخدام التبريد المائي وصلت حرارة دائرة الطاقة إلى 52 درجة و المعالج مستقر على مدى ساعة كاملة بأستخدام اللعاب العالم المفتوح واللعب علي دقة عرض 720P للحصول على اسوء ضغط علي المعالج من الألعاب وهي نتيجة ممتازة تدل على ان المستخدم صاحب صندوق الحاسب جيد التهوية سيحصل علي نتيجة مشابهة في كافة الأستخدامات
ملحوظة : معالجات Ryzen اصبحت تأتي مكسورة السرعة إلى اقصي حد فلا يوجد تقديم لاي عملية كسر سرعة هنا
دائرة الطاقة الخاصة بالذواكر
لا يوجد دائرة طاقة علي لوحتنا اليوم للذواكر حيث ان ذواكر DDR5 تملك المتحكم الخاص بها علي الذواكر نفسها ولكن ASUS توفر ميزة فتح الفولتية القصوي لأعلي من 1.5v علي لوحاتها من خلال متحكم صغير تستخدمة لذلك
المراجعة اربع صفحات انتقل من اسفل إلي الصفحة الثانية
