تبريد جديد هذه المرة من شركة OCYPUS ولكن مع تصميم جميل للغاية و أداء و جودة ممتازة سنتعرف اليوم علي تبريد Sigma L36 PRO BK وهو أحدث م انتجتة الشركة و تصنفه الشركة كتبريد إحترافي حيث يأتي التبريد بمراوح بسرعة 2500 لفة في الدقيقة و مضخة تعمل بسرعة 3000 لفة مع إزعاج منخفض حسب المواصفات الخاصة بالشركة وهو ما سنراه معا ، التبريد يملك شاشة IPS بدقة عرض 640*480 و سطوع جيد جدا للشاشة مع إضاءة ARGB من أسفل و يتوفر باللونين الأبيض و الأسود بسعر يصل إلي 160 دولار وهو ما يضعة في فئة التبريدات عالية الجودة و الأداء لنبدأ مراجعتنا اليوم .
التبريد المائي وكيف يعمل ؟
فكرة عملة مثل فكرة الأنابيب التبريد المتصلة بالقاعدة النحاسية يدخل إليها سائل التبريد من جهة ويخرج من جهه أخرى كما نرى حركة السائل ذو اللون الأزرق إلى اللون الأصفر وهو دليل علي خروج الحرارة مع السائل لتذهب إلى القطعه الأخرى من التبريد لتشتيت (الرادياتور) الحرارة كما نرى في الصورة القادمة أجزاء التبريد كاملة .
صندوق التغليف الخاص بالمشتت

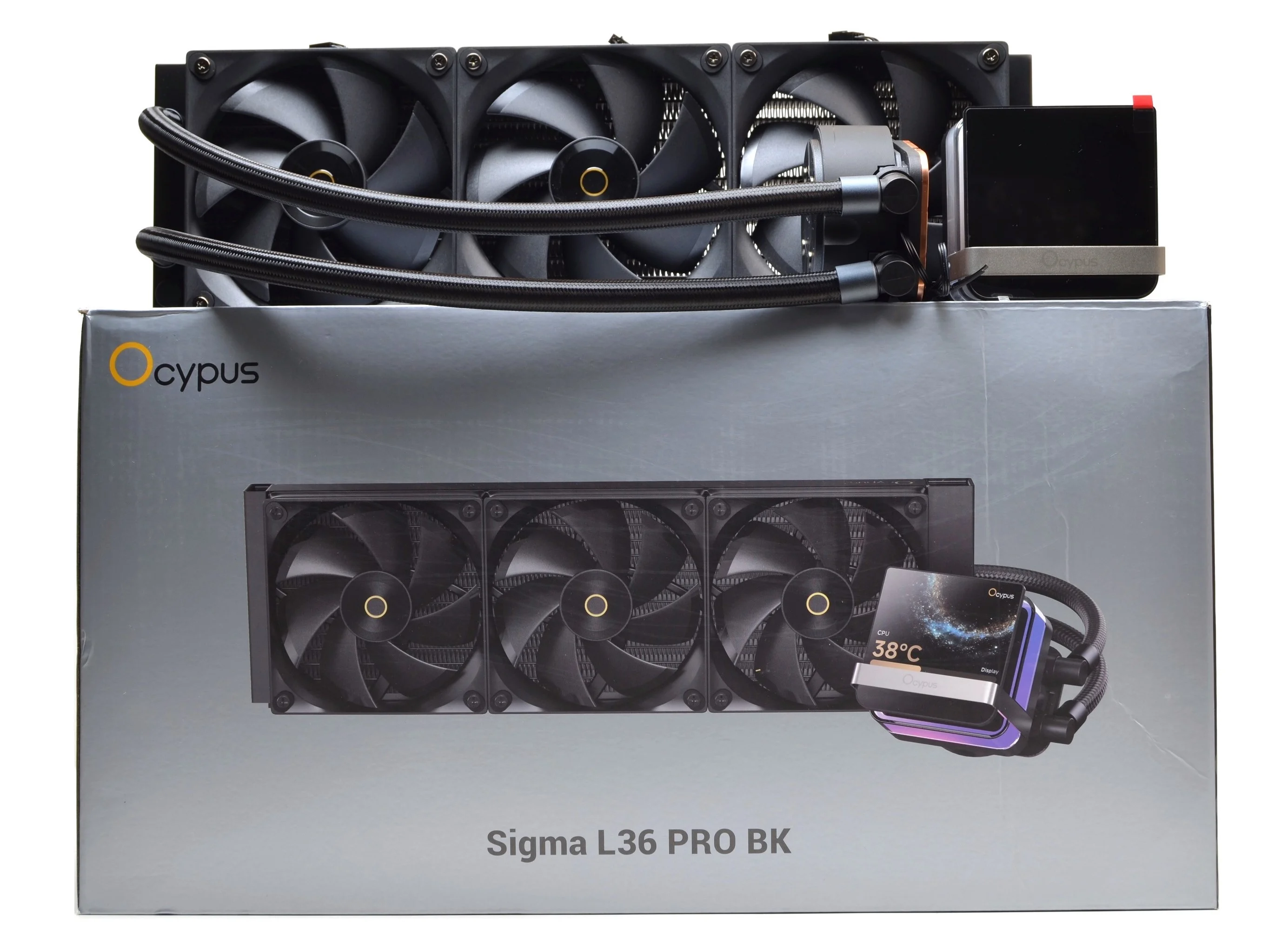

صندوق تغليف بسيط في التصميم من الخارج يتسم بالمتانة والقوة مع شعارا OCYPUS حيث تقوم الشركة بتصميم تبريدتها بهذه الطريقة دائما فهي تريد المظهر البسيط و المميز في نفس الوقت ، ستجد علي علبة التبريد صورة للمشتت و المضخة الخاصة به مع إسم التبريد في الأسفل بحجم كبير و يوجد إصدار أبيض من التبريد الخاص بنا اليوم ، و بالطبع التبريد لدينا اليوم بحجم 360مم حيث يتوفر بأحجام مختلفة اخرى 240 مم
الجزء الخلفي من الصندوق ستجد به بعض التفاصيل التقنية و نوعية المراوح ، التبريد يدعم كافة انواع المنصات من Intel و AMD للمنصات الحديثة و القديمة.

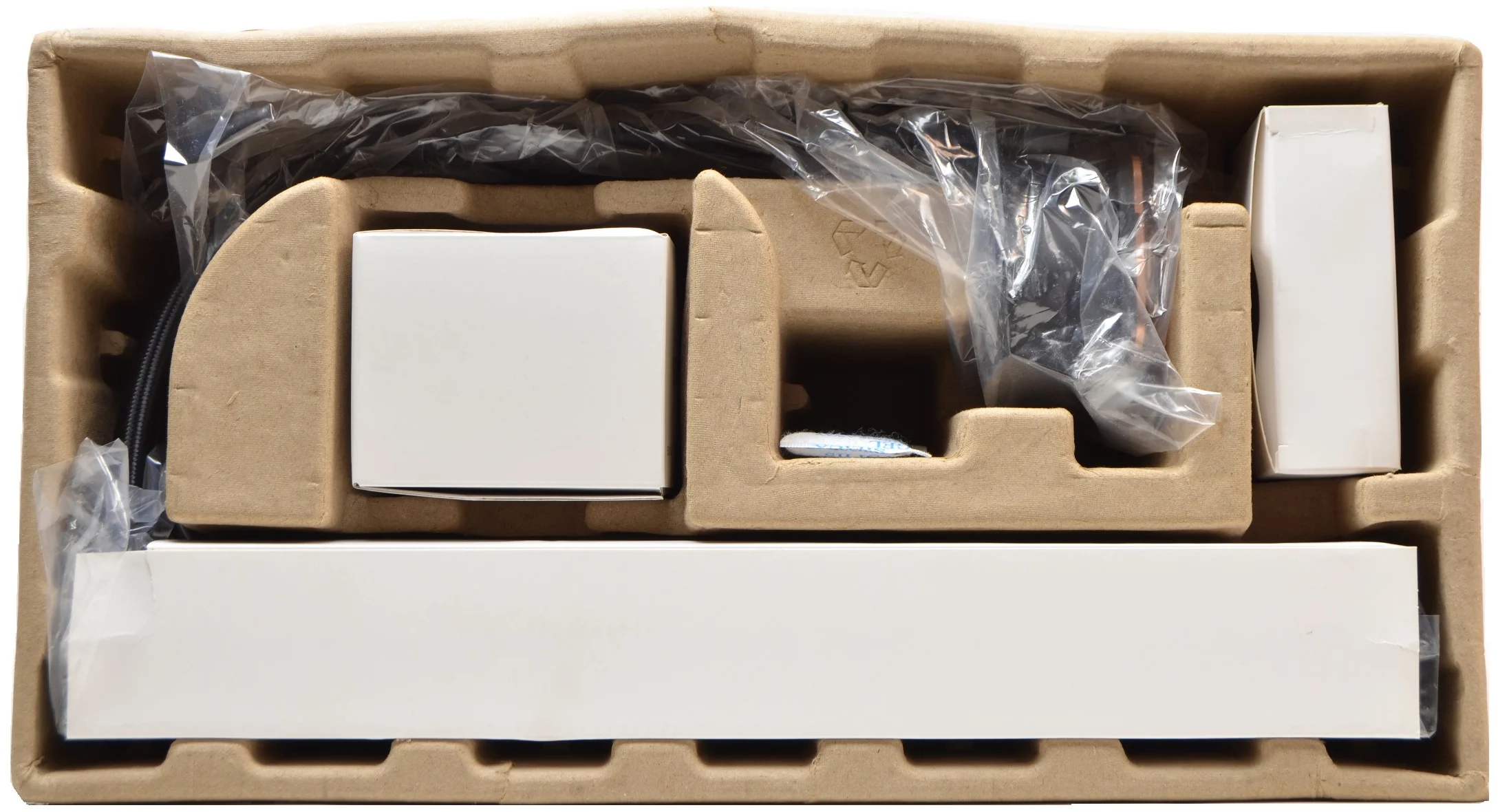

عند فتح علبة التبريد الخارجية ستجد التبريد و علبة للملحقات داخل الصندوق وستجد التبريد يأتي كامل عليه المراوح وكل شيء و جاهز علي التركيب دون فك او ربط و ستجد الشاشة تأتي في علبة منفردة ، لنستعرض المتعلقات معا ونري ما بداخلها .
الجزء الخاص بالملحقات اللازمة للتركيب و التوصيل بين اللوحة و التبريد ، حيث يوجد لدينا اليوم كابلات التركيب الثلاثية لتركيب المراوح علي منفذ واحد علي لوحتك الأم ، أيضا أنبوبة لمعجون التبريد بحجم صغير تصلح للتركيب 3-4 مرات حسب معالجك

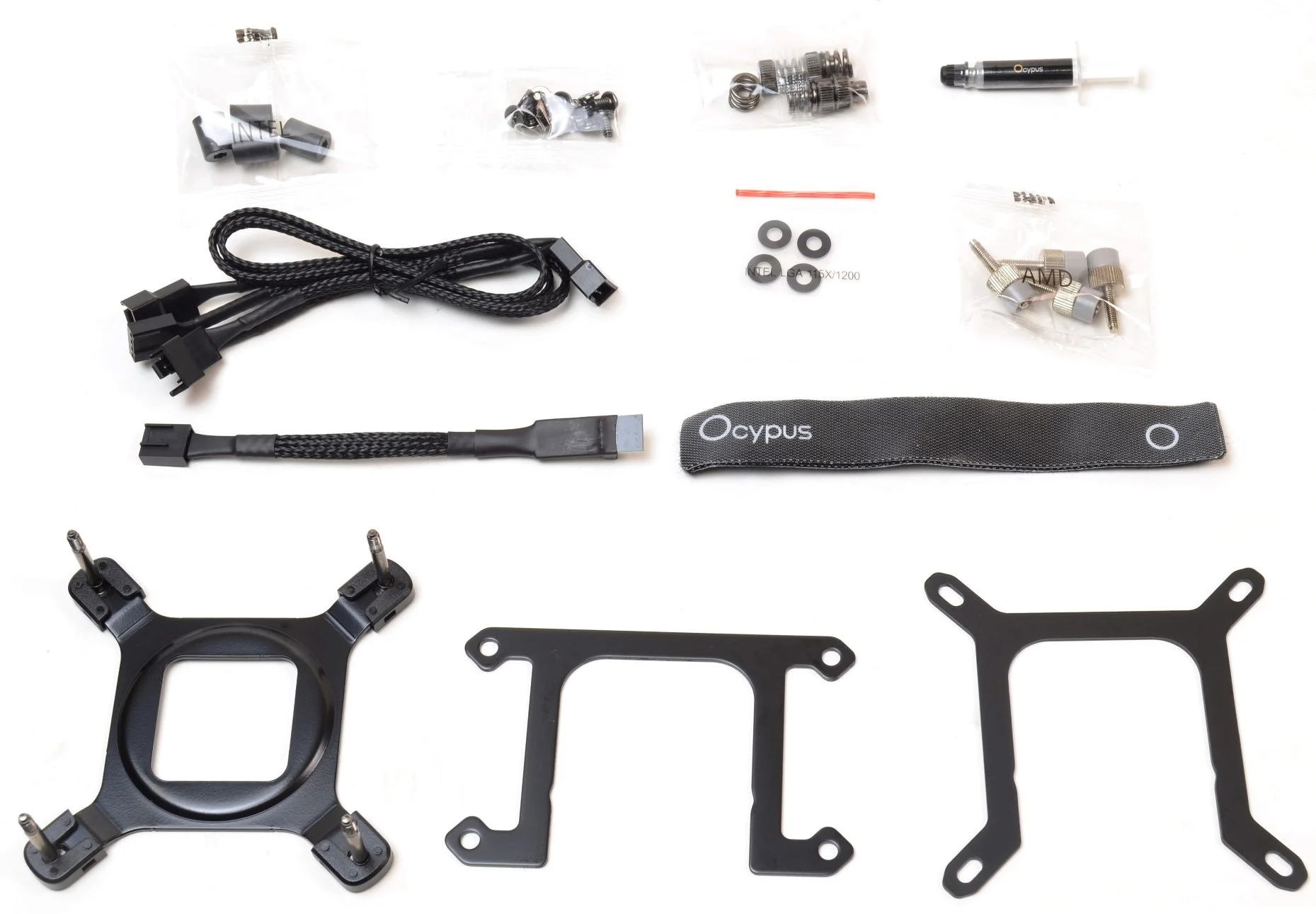

الأجزاء الأخري ستجد فيها الجزء الخاص بتركيب كل تبريد علي المنصات المختلفة مع توضيح الشركة لكل جزء كما تري أمامك
– كابل لتقليل الضوضاء ليعمل التبريد حتي 1900 لفة تقريبا
– سلك ثلاثي لتوصيل المراوح نفسها علي كابل واحد من خلال اللوحة الأم
– أنبوب تبريد Ocypus للاستعمال أكثر من مرة
– قطع تثبيت المشتت علي معالجات LGA1700 و LGA1851
– قطع التثبيت الخاصة بمعالجات intel لكافة المقابس 1200
– قطع التثبيت لمعالجات AMD AM4 و AM5
– قاعدة التبريد وهي من المعدن
– عدد 12 حلقة معدنية و 12 مسامير لتثبيت الرادياتور في صندوق الحاسب
– دليل المستخدم و شرح كيفية التركيب مع أحزمة الربط
تأتي المراوح بتصميم خاص من شركة Ocypus حيث ستجد حلقة دائرية باللون الذهبي في المنتصف لتعطي مظهر جميل للمراوح ، المراوح تستخدم تقنيات FDB و تقدم تلك المراوح عمر أفتراضي كبير مقارنة بمراوح Sleeve Bearing مع إزعاج منخفض ، المراوح بحجم 120مم وتعمل بسرعة 500 لـ 2500 لفة في الدقيقة و معدل تدفق هواء 90 CFM و إزعاج 36dBA وبالطبع معدل 77CFM في حالة تركيب كابل تقليل الإزعاج .
المشتت من الخلف بجودة جيدة جدا ولا يوجد انحناءات أو انبعاجات في جسم التبريد نفسة و نري أسلاك المراوح الصغيرة للغاية والمناسبة للتوصيل لترتيب الكابلات بصورة ممتازة .

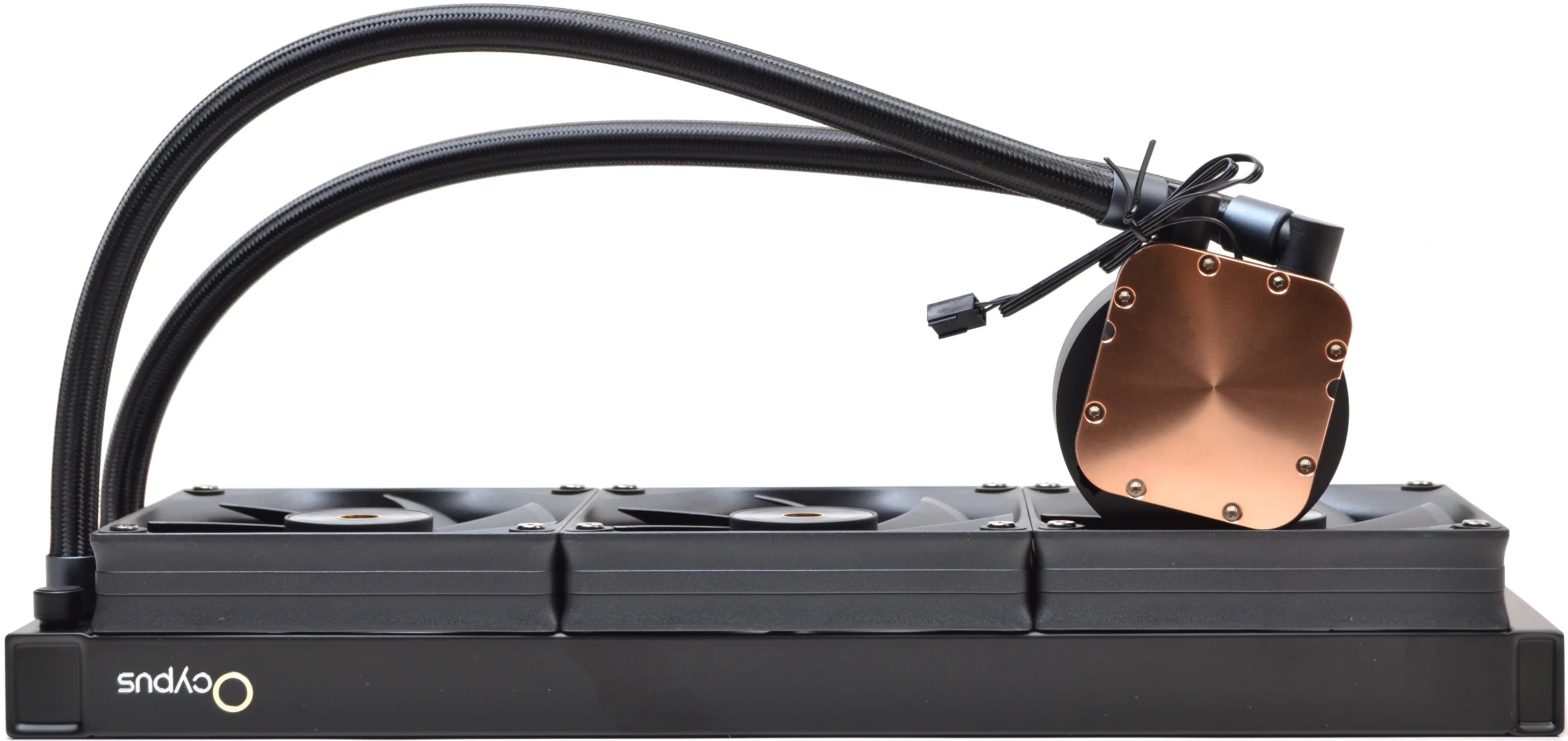

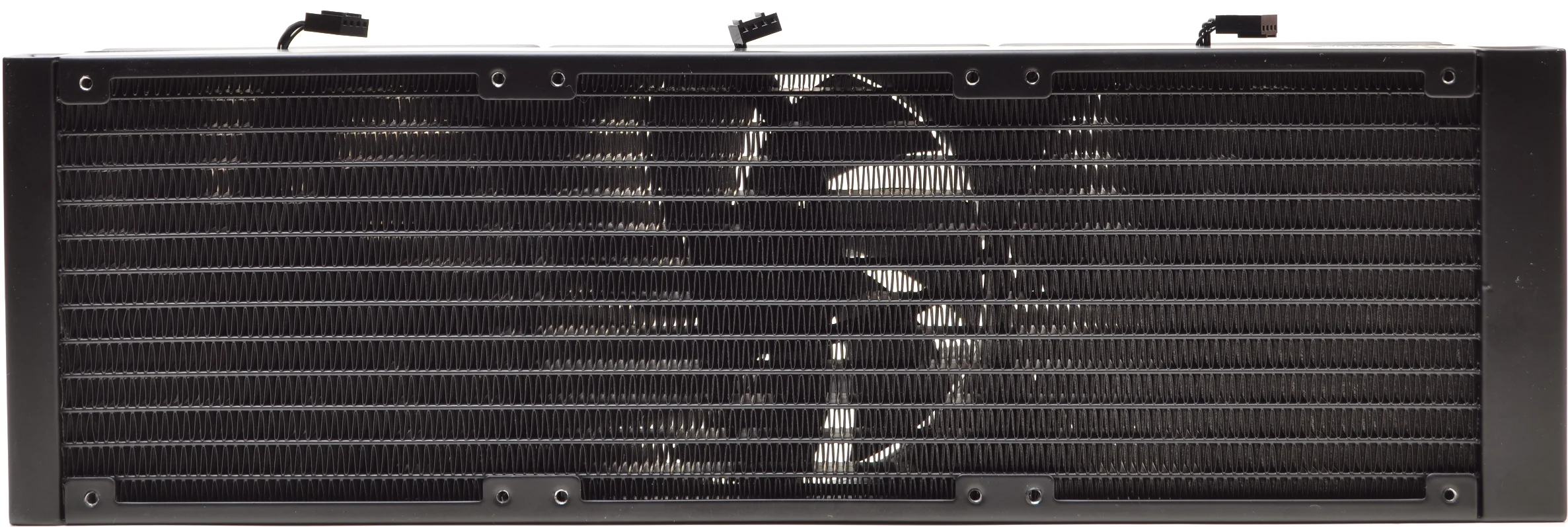

هذا هو المشتت الخاص بالتبريد المائي ويطلق عليه كلمة (RADIATOR) وهو يأتى بحجم 360مم، الطول الخاص بالرادياتور هو 39.7سم و الُسمك 2.7سم و العرض 12سم و مصنع من الألومنيوم ، الأنابيب بطول 40سم وهو طول كافي لأي صندوق حاسب تريده ، التغليف الخاص بالأنابيب من النيلون الذي يمنع السوائل من الأنفجار او التبخر والأنابيب مرنة بصورة ممتازة مع إمكانية الحركة من عند رأس المضخة بصورة ممتازة جدا .

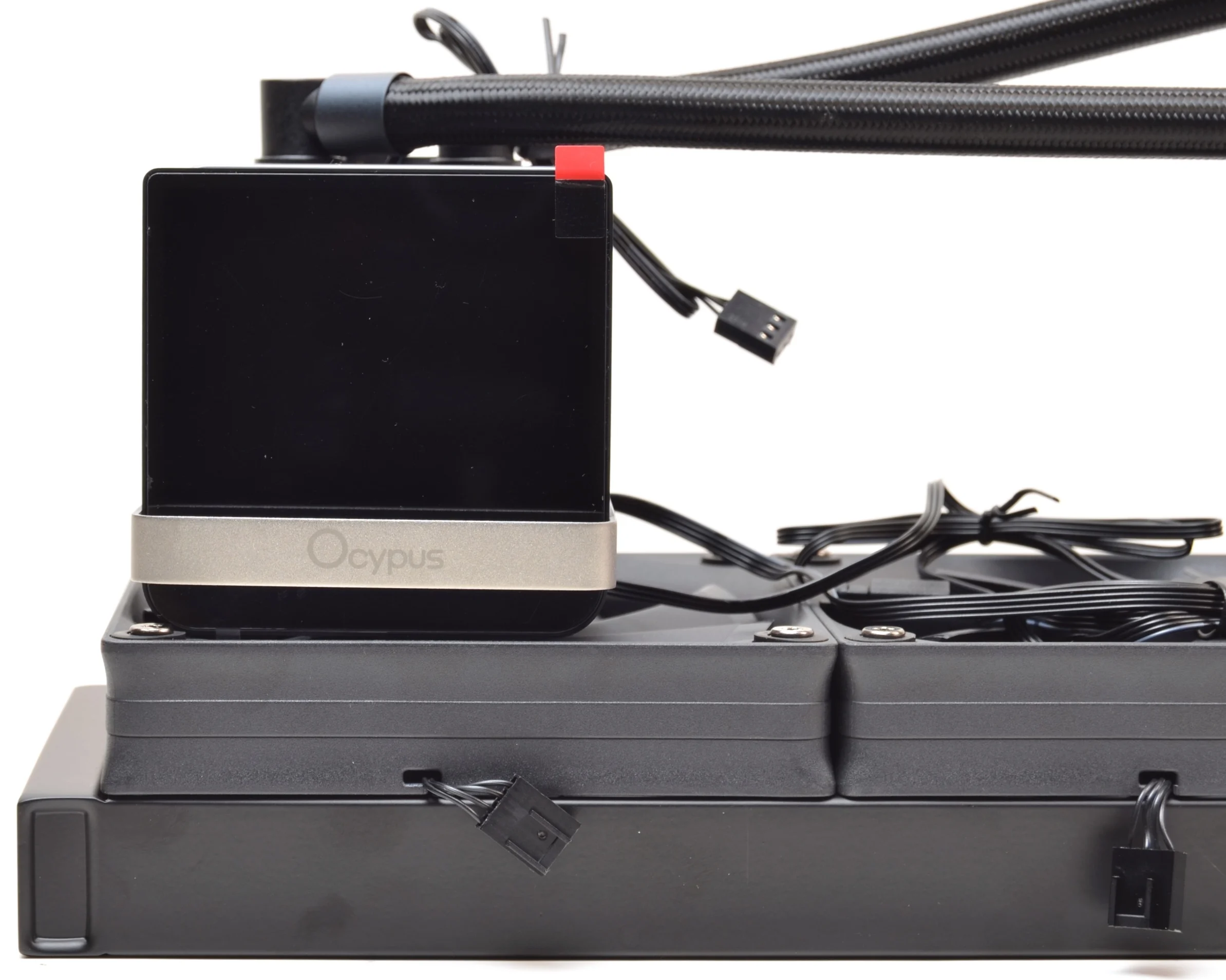

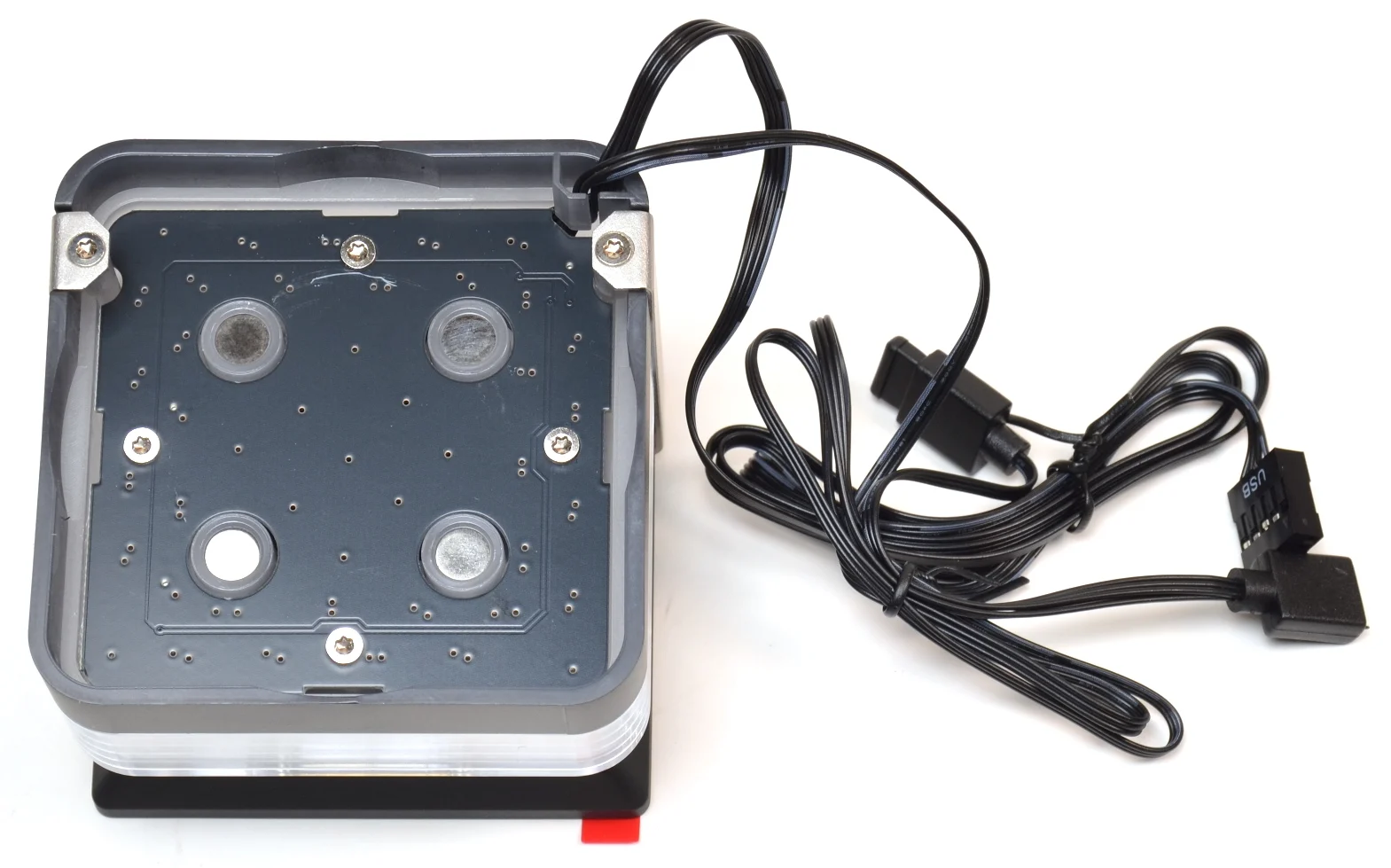

المضخة الخاصة بنا يخرج منها كابل للتحكم في المضخة فقط هذه المرة حيث ان الشاشة يتم تركيبها بصورة منفردة علي التبريد كما سنري معا ، أيضا المراوح تأتي مربوطة مسبقا علي التبريد لذلك لن تحتاج إلي مجهود إضافي في تركيب هذا التبريد .

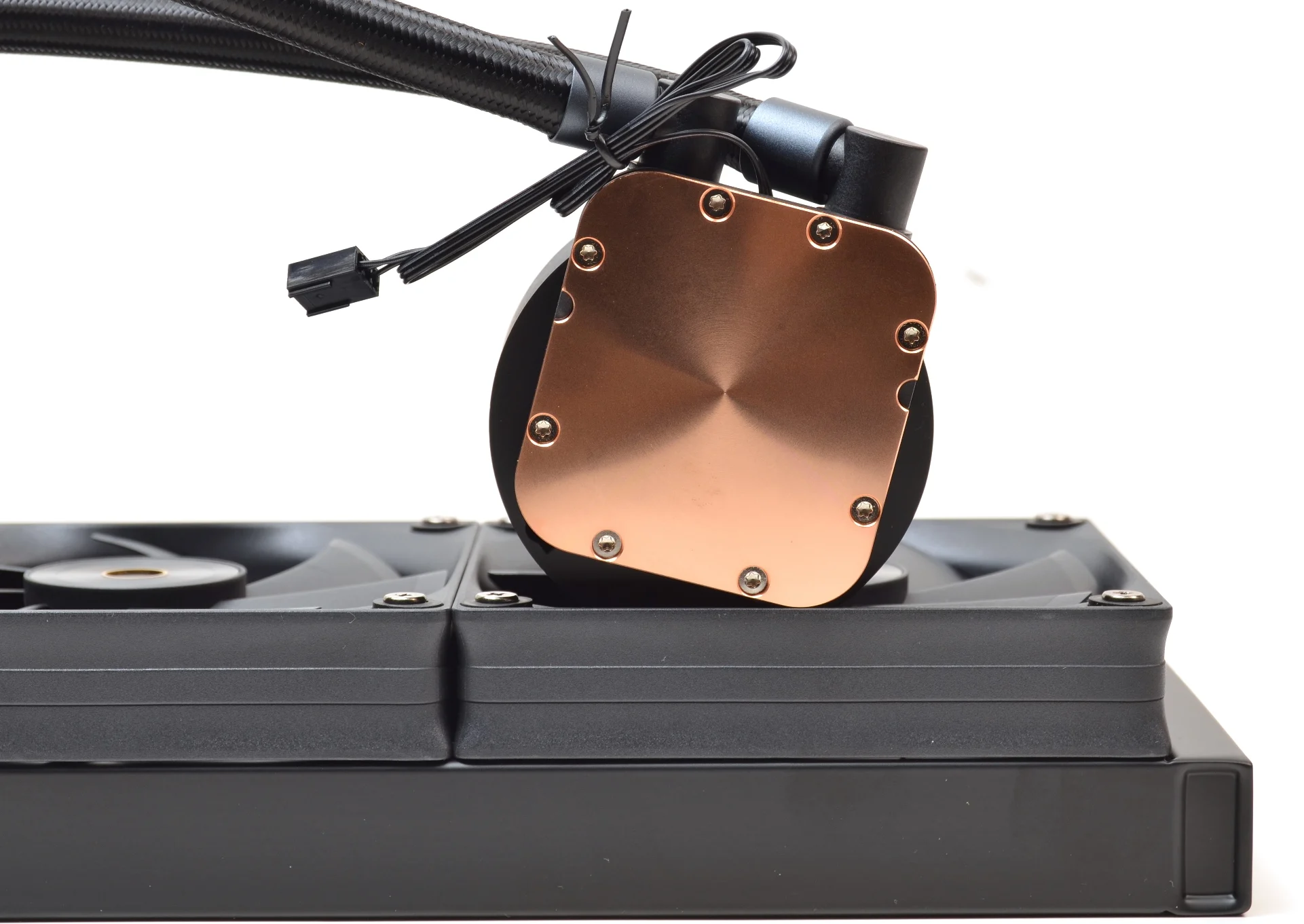

المضخة مصنعة من السيراميك لتعطي أطول عمر أفتراضي وأفضل أداء مع أقل إزعاج و نري بوضوح اربع نقاط معدنية للتركيب الممغنط للشاشة علي رأس المضخة ، المضخة تصل إلي 3100 لفة .
كابل أخر للإضاءة يتم توصيلة علي لوحتك الأم ، وكابل للتحكم في الشاشة الخاصة بالمضخة من نوع IPS ، المضخة تملك ضوضاء منخفضة للغاية أقل من 31 ديسبل

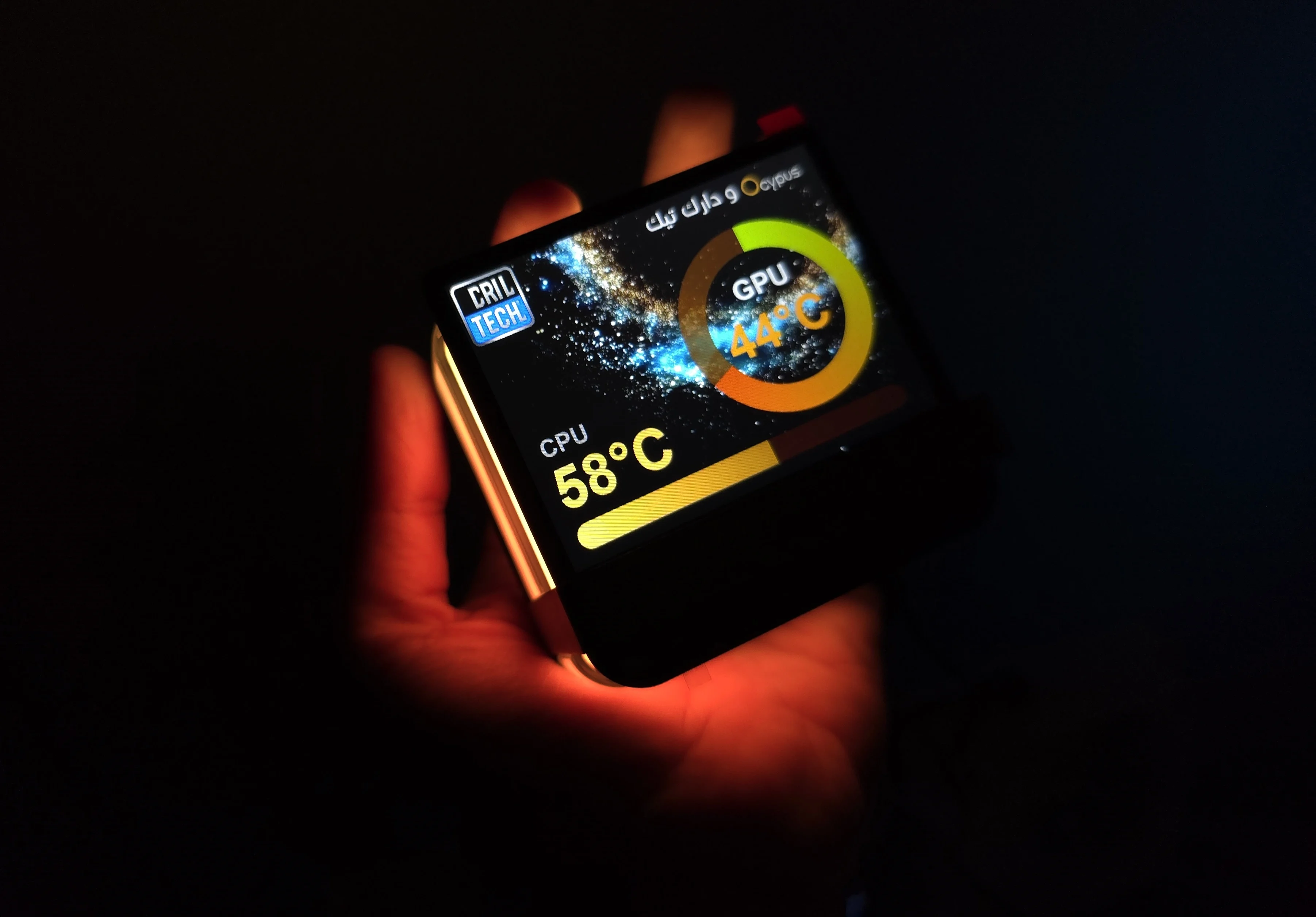

الشاشة الخاصة بنا بدقة عرض 640*480 و تمكنك من عرض ما تريد عليها مع تصميم مميز حيث الشاشة تملك أرتفاع عن رأس التبريد و بصورة نحيفة للغاية و شعار OCYPUS في الأعلي ، الشاشة بمعدل سطوع يصل إلي 300 شمعة أعتقد و بلوحة IPS و بجودة اللوان مميزة .

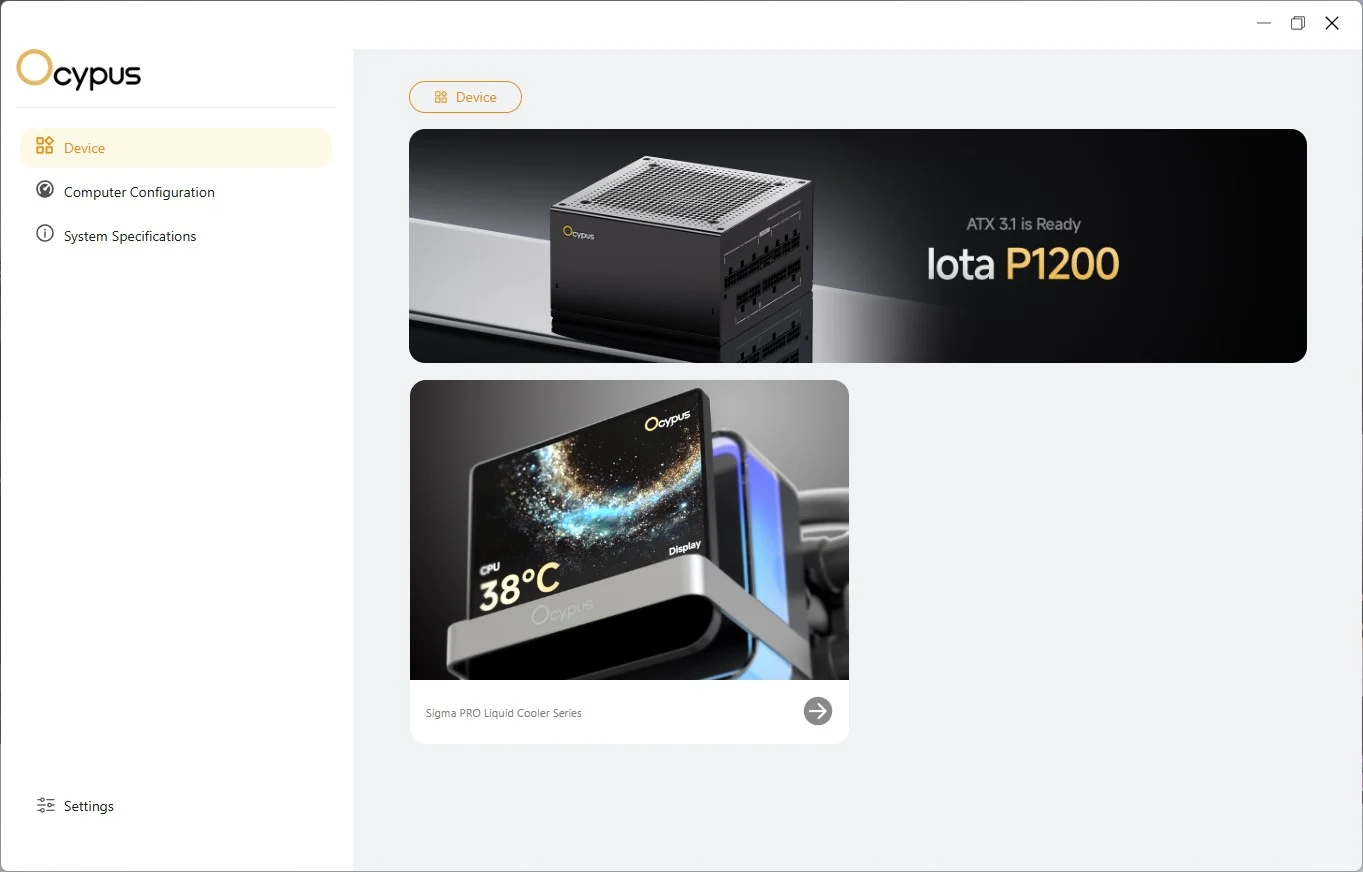

البرنامج الملحق Display OCYPUS
أكثر مفاجئة لي هو توقعي ان البرنامج سيكون محدود و بطيء ولكن ما وجدتة هو برنامج بسيط و سريع و يمكن المستخدم من كل شيء للتحكم في الشاشة و الحصول علي أفضل ما يمكنك تحقيقة

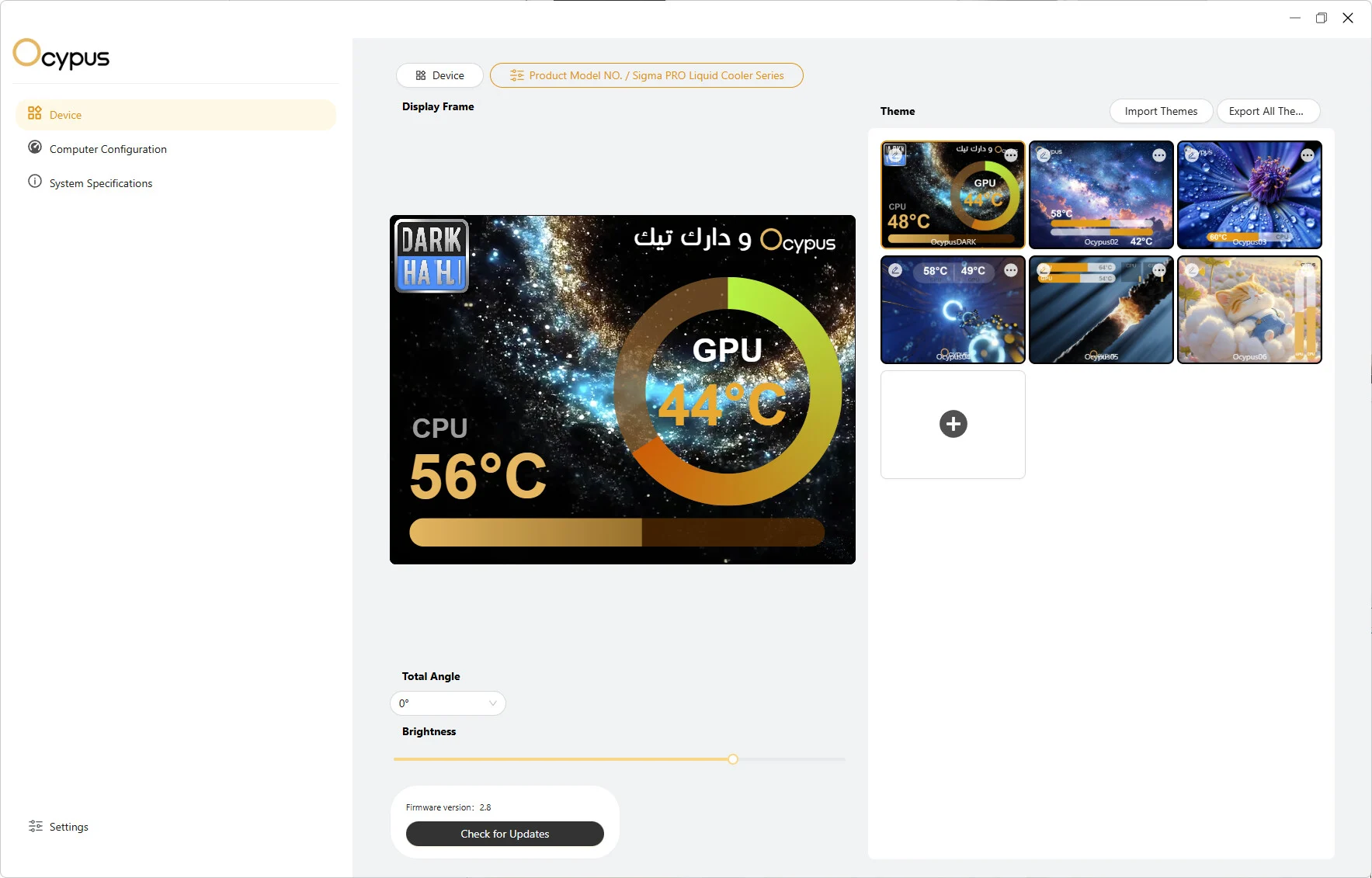

البرنامج يقدم إمكانية التعديل علي الشاشات الأفتراضية او صناعة واحدة أخري من الصفر مع التحكم في الشاشة وعرضها طوليا او عرضيا و عرض ما تريد من معلومات علي الشاشة لكافة القطع وتخصيص كل شيء و سأضع لكم فيديو لشرحة بشكل أفضل
يأتي البرنامج ب6 اوضاع إفتراضية معه يمكن التعديل عليهم و التحكم فيهم مع إمكانية الإضافة المستقبلية او تصدير الأوضاع التي يقوم بصناعتها المستخدم

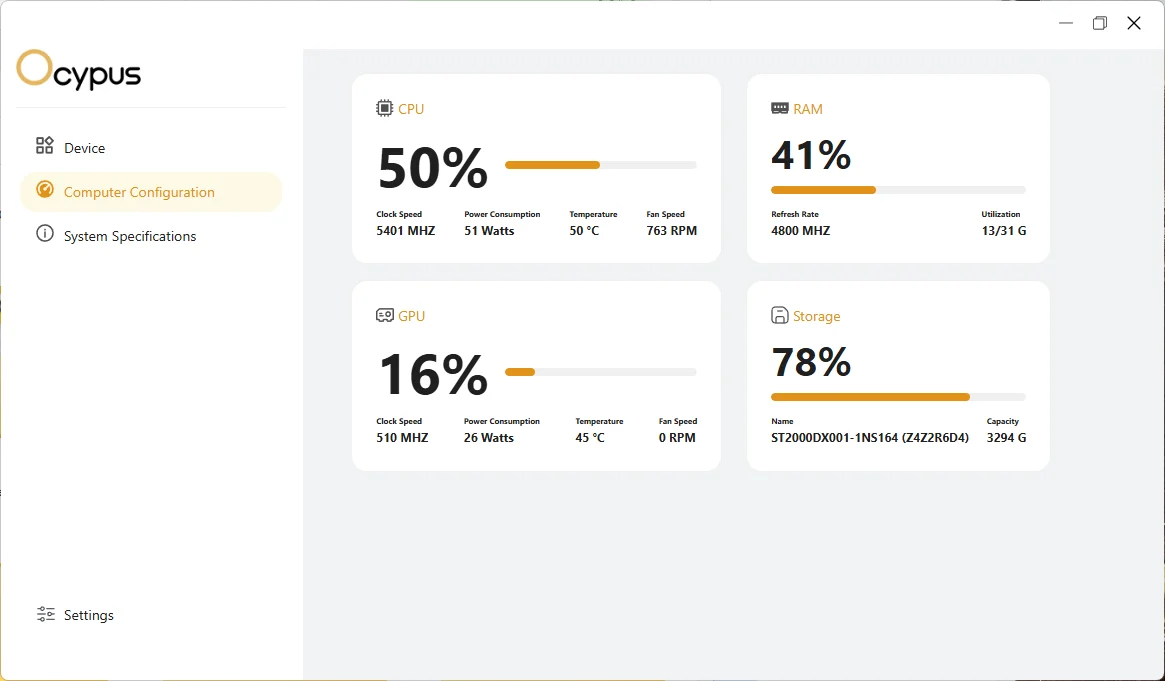

يمكنك مراقبة الحرارة والاستخدام وسحب الطاقة من البرنامج للقطع الرئيسية الخاصة بك و البرنامج خفيف

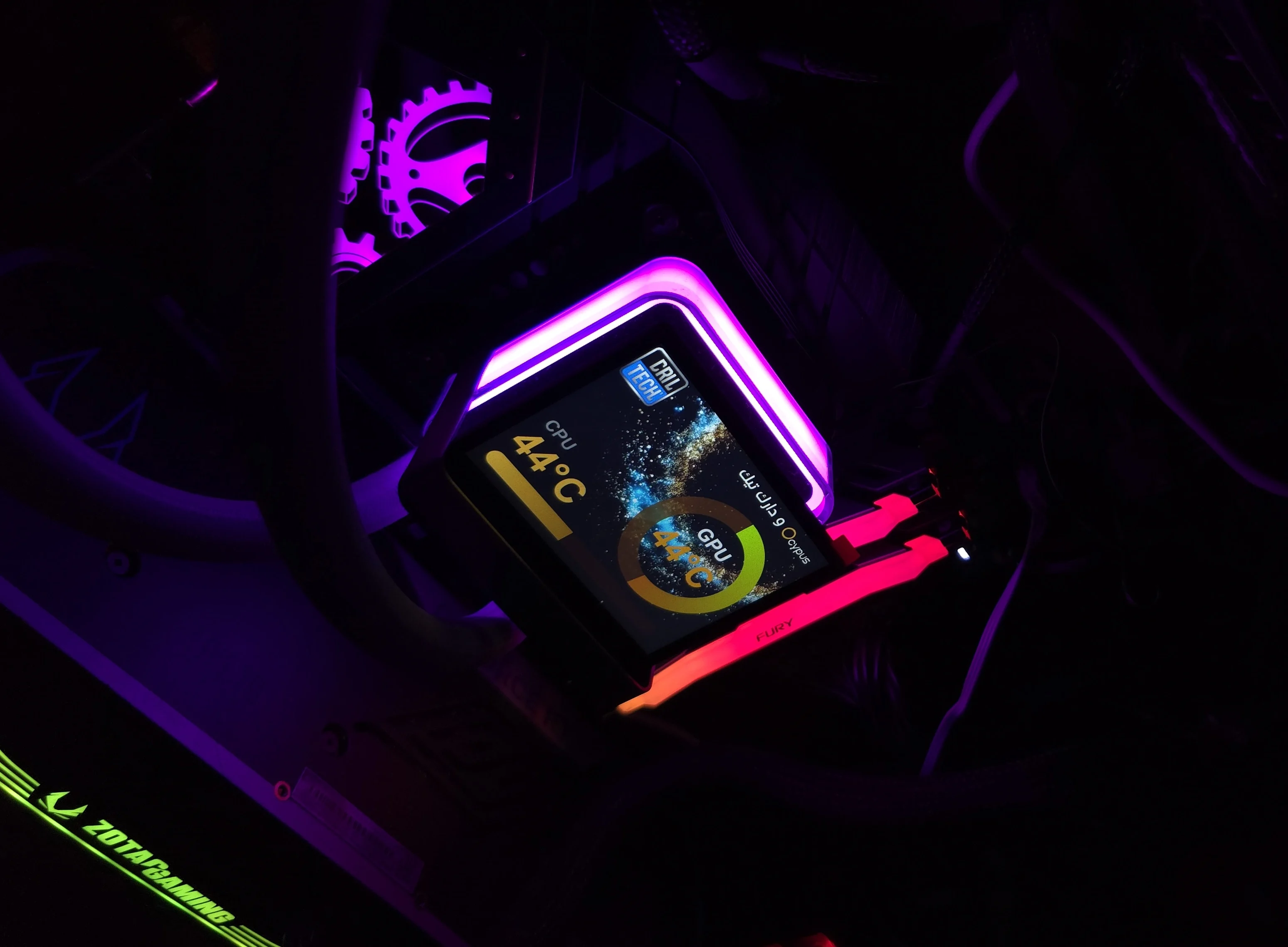

الشكل الجمالي للتبريد
منهجية الاختبار
(يجب قرائته لفهم النتائج بصورة صحيحه)
ليه أختبار المشتتات صعبه جداً ومش دقيقة وكل موقع ليه نتيجة مختلفة ؟؟
أختبار المشتتات من أصعب الأختبارات التي تحتاج إلى الدقة أثناء التجربة فيجب ان تستخدم نفس كمية العجون الحراري لكل مشتت أيضا يجب مراعاة الوقت الذي يصل فيه المعجون الحراري لأفضل قدرة توصيلية لنقل الحرارة وهذا سيختلف من نوع لأخر فيوجد بعض الأنواع في خلال ساعه وبعضهم في خلال 24 ساعه يكون قد وصل إلى قدرتة التوصيلية الكاملة للحرارة بلأضافة إلى درجات حرارة الغرفة الخاصة بالأختبار والتى تتغير كل دقيقة وأحيانا أقل أذا اكانت تملك مصدر للهواء ايضا مقدار الأتربة فارق كبير في أداء المشتتات
كيف يتم ألاختبار ؟؟
ببساطة شديدة استخدام كمية من المعجون الحرارى ثابتة نسبية من مشتت للأخر أيضا تم أستخدام المعجون المرفق بكل مشتت و قمت بأستخدام الضغط علي المعالج لفتره مقدارها 6 ساعات وتشغيل التبريد لمدة كافية لنصل إلى أفضل توصيل حراري للمعجون الحرارى المرفق وأيضا لملأ المشتت بكمية لا بأس بها من الأتربة لتكون التجربة مقاربة لتجربة المستخدم النهائي مقدار الخطأ في النتيجة علي أقصي تقدير هو درجة واحدة أعلى أو أقل وسيتم تقسيم الأختبارات إلى :-
1- قياس قوة المشتات والمراوح تعمل علي وضع AUTO من اللوحة الأم (الوضع التقليدي)
2- قياس قوة المشتات والمراوح تعمل علي وضع 100% وكسر السرعة وستجدة في أختبارات كسر السرعة
المشتات المائية يتم استخدام المنافذ الخاصة بالمضخة اذا لم توجد يتم استخدام المنافذ الخاصة باللوحة الأم واستخدام البرامج الملحقة اذا كانت تملك أوضاع للأداء
درجات الحرارة في الخمول لا تهم المستخدم في شيء لانه يشتري المشتت لخفض درجة الحرارة أثناء العمل وليس الخمول لذلك لن تجدها ايضاً درجة الحرارة اثناء الخمول تتوقف علي كثير من العوامل و يصعب تثبيتها من تجربة لأخرى بصورة ثابتة من مستخدم لأخر
لية وضع AUTO للمراوح ؟
وضع AUTO هو الوضع الي المستخدم بيفضلة لما بيشتري مشتت بيحب يكون أحسن تبريد واقل صوت وبيهتم جداً بجزئية انه ميسمعشي صوت لجهازة
درجة حرارة الغرفة
درجة حرارة الغرفة اثناء الأختبارات الخاصة بنا اليوم هى 30 درجة للحصول علي اسوء سيناريو في فصل الصيف للكثير من المستخدمين مع المعالجات ، أيضاً استخدام معالج مثل Ultra 9 285K يقتل الكثير من المشتتات و في قول أخر انت بصدد ان ترى انهيار كامل لاي مشتت تظن انه قوى في تلك الظروف ، ستنخفض النتائج لأكثر من8-10 درجات علي نفس المشتت و المعالج فى حالة كانة غرفة الأختبار الخاصة بنا درجة حرارتها 21 درجة ، ايضاً سنستخدم برنامج Cinebench R23 كأختبار لعمليات الرندر لتوضيح قدرة كل مشتت فعليا بدل من اختبار FPU حيث ان اختبار FPU مع المعالجات الجديدة يأتي بحرارة و سحب لطاقة غير واقعي هذا الأختبار يقدم حرارة بصورة اقوي من الألعاب تقدر ب 7-12 درجة .
ملحوظات علي الأختبار : يجب فهمها لفهم ما يقدم إليك .
– معالجات الجيل الجديد من Intel تقدم دائرة طاقة داخل المعالج بخلاف دائرة الطاقة الخاصة باللوحة الأم ، لذلك عندما تعطي المعالج خارجيا 300-320 وات يستهلك المعالج فقط 250 وات في حالتنا و 70 وات الأخري تضيع في عمليات التحويل و بهذا ينتج لنا حرارة أزيد للمعالج وهو ما أكتبة في الأختبارات القادمة لذلك هذه الجزئية مهمة و يمكن تقليل الفقد و الطاقة ولكن تركت اللوحة علي وضع Auto لتقديم أداء حقيقي من التبريدات محل المراجعة
– معالجات الجيل الجديد تملك مستشعرات حرارة سريعة جدا في القراءة بمعني أخر إذا كان حرارة الأنوية ستذهب لجزء من الثانية إلي 98 درجة ثم تنخفض إلي 90 درجة لحظيا فسيظهر في برنامج المراقبة ولذلك سأستخدم القراءة من اللوحة الأم لأنها أكثر أعتدالا في تقديم الأرقام الحقيقية التي تعبر عن أداء ثابت في المراجعات
Cinebench R23
Cinebench R23 هو برنامج مشتق من برنامج Cinema 4D لأعمال الرندر ثلاثى الأبعاد و يستخدم بعض تطبيقات FPU اثناء عملية الرندر ، الخرج الحرارى اثناء الأختبار في الوضع الأفتراضي هو 320W in و 250w Out – وات وهو رقم كبير وليس صغير

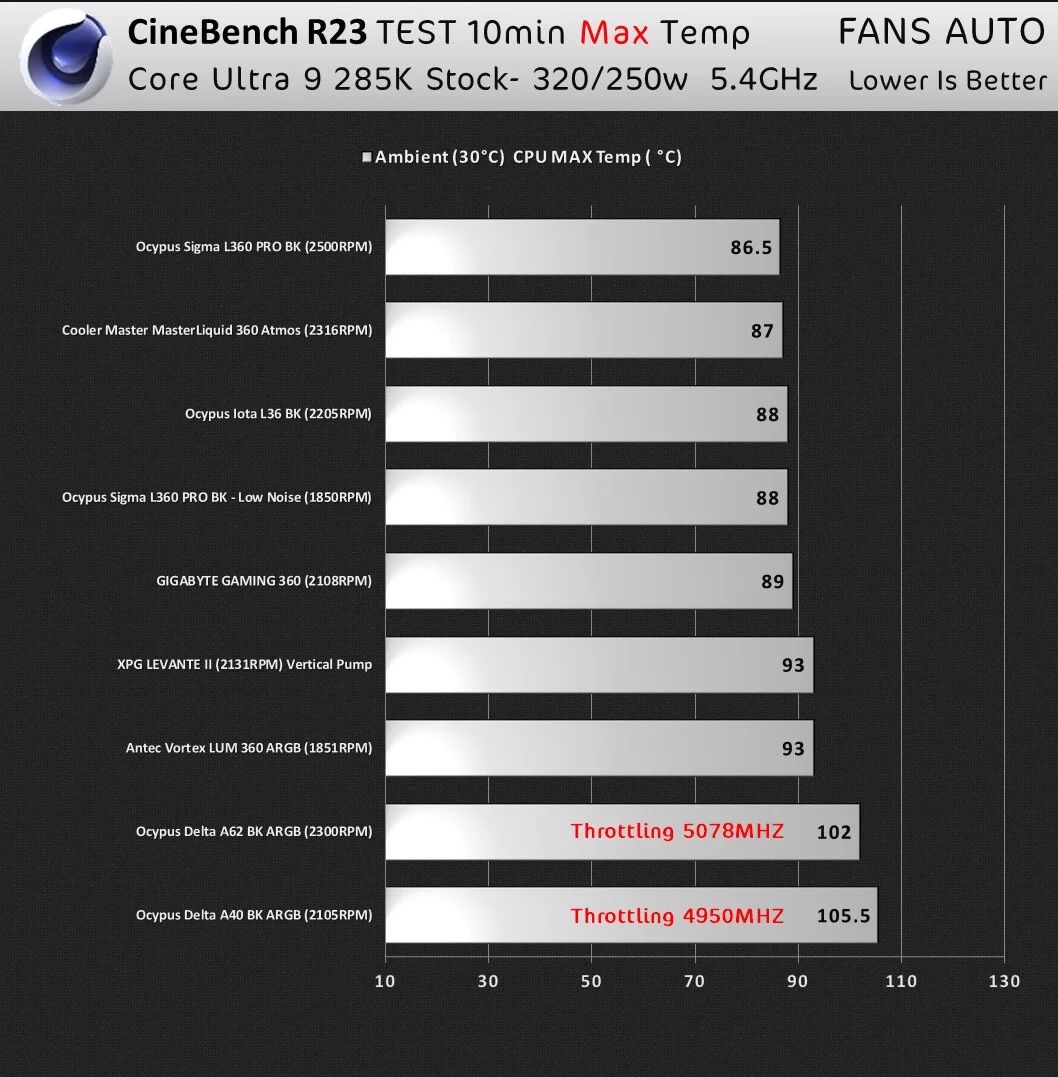

فى هذا الاختبار نوضح ترتيب التبريدات تبعا لمقياس أقصي درجة حرارة يمكن ملاحظتها للمعالج او النواة الواحدة بمعني اخر انه يوجد نواتين في المعالج وصلو إلى درجة حرارة 86.5 ، فهنا الترتيب يتم علي أساس الدرجة الأعلى بدون ادني اعتبار إلى انها قد تكون مجرد لحظة ثم هبطت الحرارة مرة اخرى مع تجاهل الزيادات اللحظية من المعالج نفسة .

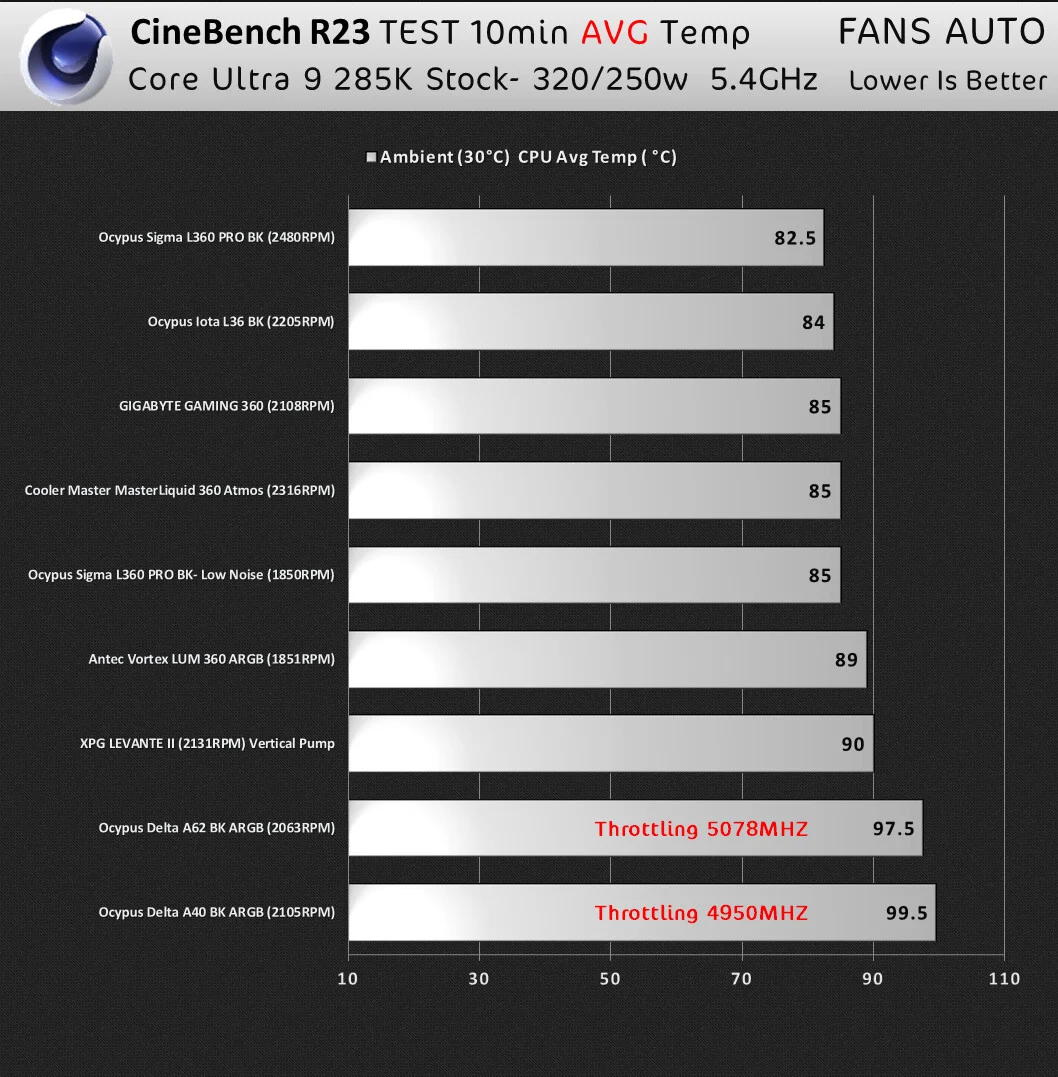

فى هذا الاختبار نقوم بتقديم درجة الحرارة المتوسطة للأنوية كلها والتى اعتبرها هي الدرجة الأكثر واقعية لأداء المشتت بشكل عام ، حيث نرى المشتات تقدم اداء ثابت مع المدي الزمنى المختلف و التشبع بالحرارة .
أقصى حرارة متوسطة يصل إليها معالجنا علي الوضع الأفتراضي هي 82.5 درجة ولا يوجد اي مشكلة في النتائج فقد قمت بمراجعتها اكثر من مرة وهي حرارة ممتازة
GAMES

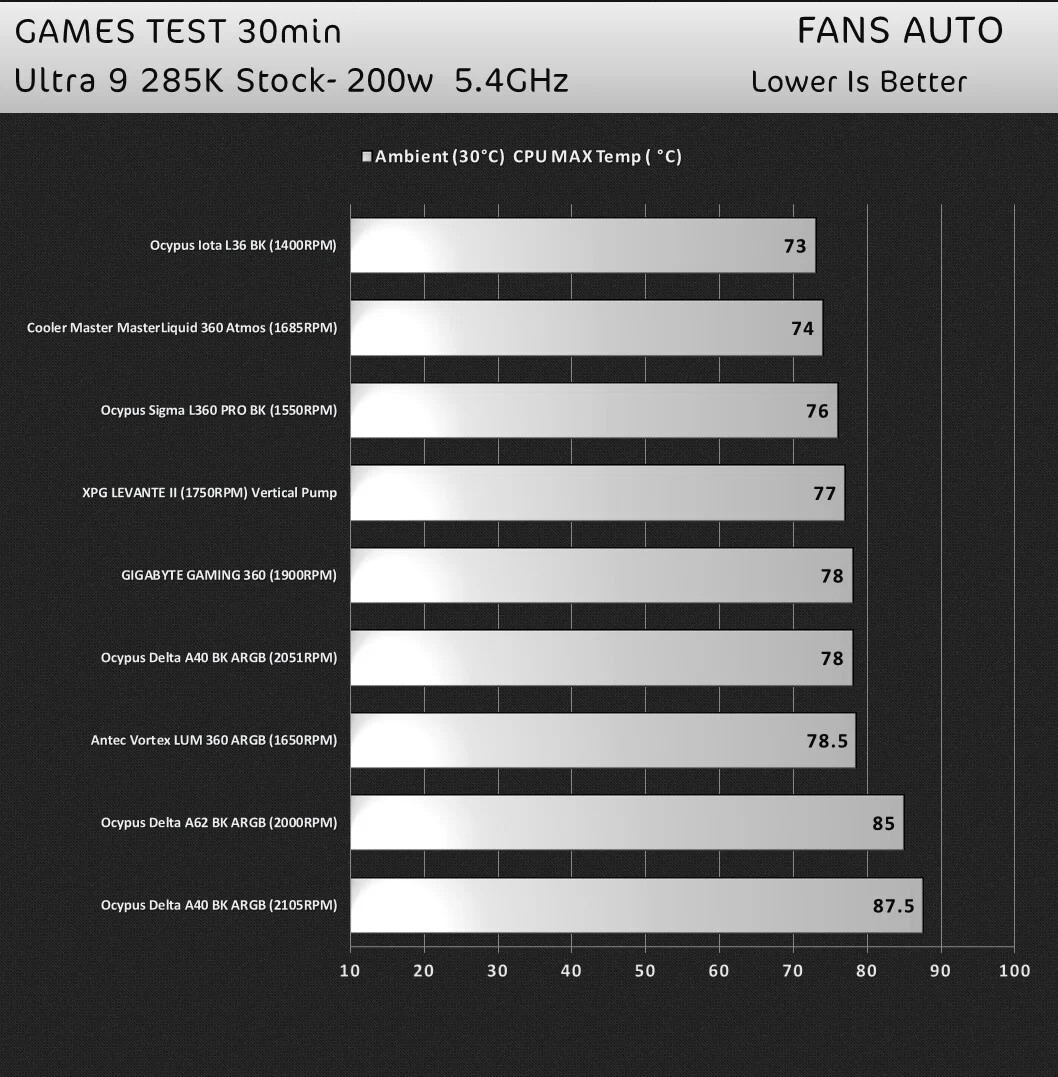

اختبار الألعاب هنا تم تغييرة ليكون لمدة أطول و يقدم اداء اكثر واقعية مع الألعاب التى تستهلك المعالج بشكل أفضل و تزيد من الحرارة و استهلاك الطاقة هنا هو -200-150w في الحالة الافتراضية
الحرارة داخل الألعاب ليست معيار كبير ولكن بسبب زيادة سحب الطاقة للمعالجات أصبحت تقديمها ضروري في فصل الصيف تحديدا ليقدم صورة افضل للمستخدم الذي سيشتري تبريد للألعاب ولن يقوم بعمليات الرندر لفترات طويلة .
التبريد يقدم اداء ممتاز كما نري ولا تنسي ان تلاحظ سرعة دوران المراوح بكل تأكيد
وضعية فتح الطاقة و غلق حدود الأمان (Extreme Power Delivery)

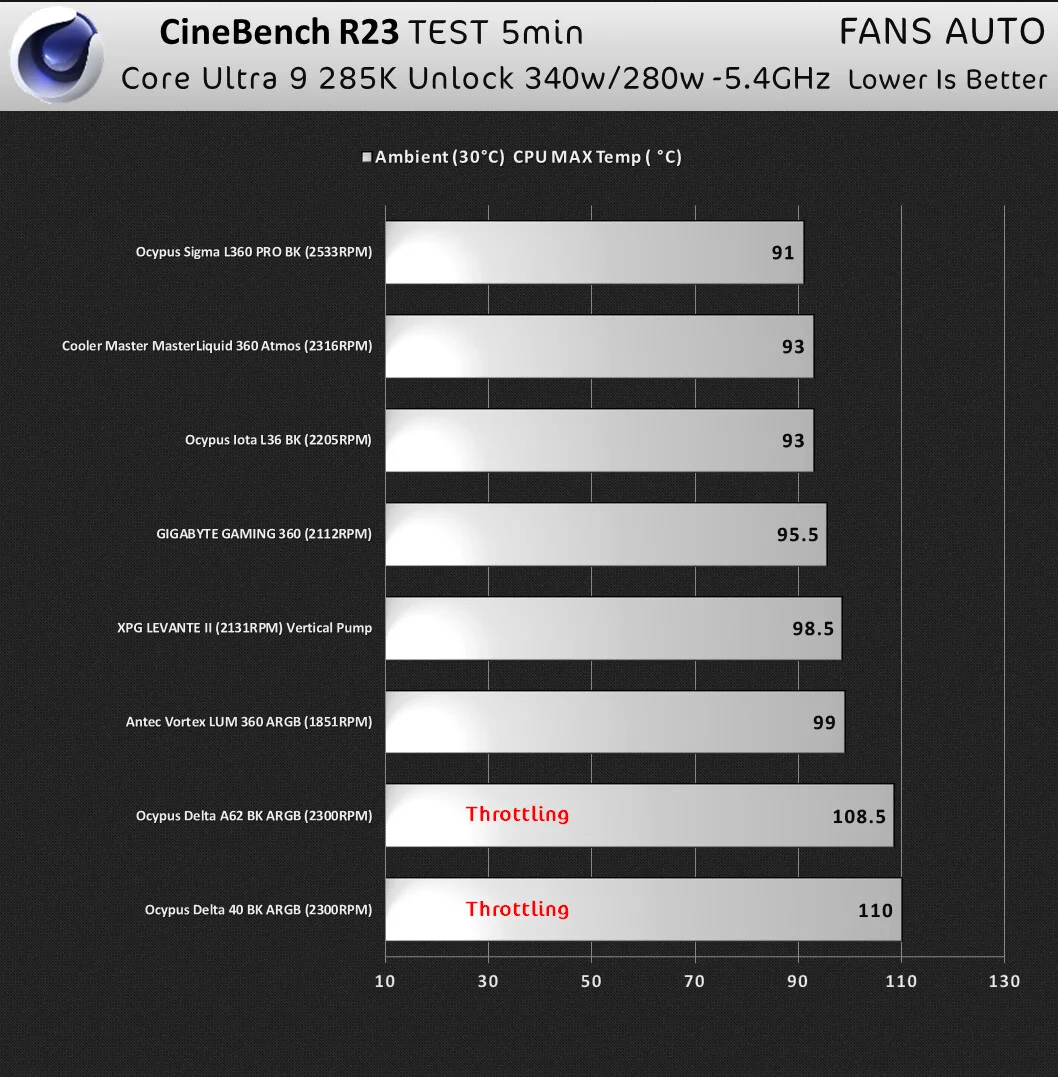

في هذا الاختبار سأقوم بتقديم لك صورة متطرفة لأداء المشتتات مع كسر السرعة رغم ان معالج Ultra 9 285K لا يحتاج إلي كسر السرعة فهو يصل إلي تردد 5.4GHz دون اي مشكلة او تدخل من المستخدم ولذلك الصورة الافتراضية كافية للغاية ولكن لنري ما يمكن ان يحدث عندما نقدم للمعالج 340 وات من الطاقة و ما هي قدرات التبريدات التي ستراها مع وضع مثل هذا وتم استخدام وضع ASRock EXTREME Profile ولا يوجد حدود أمنة و يحاول المعالج الثبات علي تردد 5.4Ghz ايا كانت الحرارة !
التبريد هنا يقدم أداء ممتاز ، حيث ان هذا الاختبار هو أختبار جنوني نفتح فيه كل شيء للتبريد ، و ننصح بالتبريد لمعالجات Ultra 9 285K بكل سهولة سواء كنت تريدة لكسر السرعة او في الوضع الافتراضي ، ايضا لا تنسي ان هذه النتائج في حرارة غرفة تصل إلى 30c اما الضوضاء سنتعرف عليها لاحقا
اختبارات الضوضاء

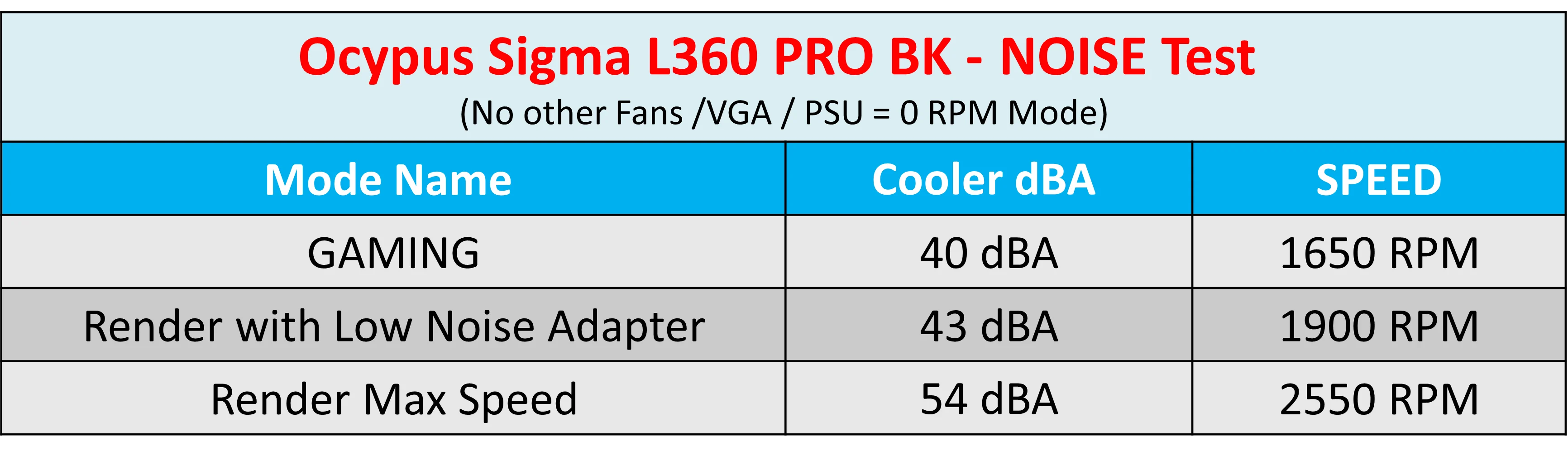

في هذا الجزء يتم اختبار التبريد من خلال جهاز مخصص لقياس الضوضاء في غرفة مشابه لغرفة المستخدم و التجربة ليلا في هدوء تام للحصول علي أفضل نتيجة ، إن مقياس الضوضاء من خلال الأرقام سيكون أكثر تعبيرا عن الإزعاج الذي سيحدث داخل غرفتك ، يتم الأختبار من مسافة 40 سم فقط لتعظيم قيم الضوضاء لتعبر عن الضوضاء التي يحصل عليها المستخدم من جهازة عندما يكون بجانب صندوق الحاسب و التبريد يعمل وليس ما تعلنة الشركات فما تعلنة الشركات يكون من علي بعد 1 متر من الصندوق او التبريد و كلما زادت المسافة قل إحساس المستخدم بالضوضاء .
التبريد بشكل مجمل جيد جدا من حيث الإزعاج حيث لن تسمع صوته بصورة مزعجة في كافة المهام اليومية وفي الألعاب لن تسمعة سواء بأستخدام كابل تقليل الضوضاء أو عدم استخدامه ، أفضل وضع بكل تأكيد هو وضع الألعاب ففي معظم الوقت تكون مراوح التبريد تحت ال 1600 لفة وهو ما جعلني اقوم بتقديم هذا الوضع ليفهم المستخدم الإزعاج المقدم له من التبريد أثناء اللعب و ضوضاء كلية تقدر ب 40dBA وهو ضوضاء منخفضة لن يشعر به المستخدم .
اما عند استخدام الجهاز في عمليات الرندر سيصل التبريد إلى 1850 لفة وهو يقدم ضوضاء تقدر ب 43dBA في المتوسط مما يعني ضوضاء ممتازة في وضع الرندر او عدم استخدام كابل تقليل الضوضاء و ضوضاء 54.5 ديسيبل وهي مسموعة بكل تأكيد ولكنها تجعلك تحصل علي أفضل أداء علي الإطلاق.
تقييم التبريد
الجماليات :-
التبريد يملك تصميم ممتاز للشاشة في الأعلي مع إضاءة ARGB علي المضخة بشكل فخم و جميل للغاية و يفتقد التبريد إلي وجود مراوح من نوع ARGB .
التعليق علي نتائج الاختبارات :-
ببساطة شديدة أداء ممتاز ولكن تأكيد من تركيب المضخة في الإتجاه الصحيح مع منصة Intel يجب ان تكون انابيب التبريد في الأسفل او الأعلي وليس من الجانب .
توافقية الذواكر والحجم :
التبريد الخاص بنا اليوم متوافق مع كافة الذواكر فهو لا يصل إلى الذواكر
الضوضاء :
بشكل عام التبريد يقدم إزعاج ممتاز ومنخفض إلا إذا كنت تريد تشغيلة علي سرعتة الكاملة وحتي النتائج ممتازة بإستخدام كابل تقليل الإزعاج المرفق ولن تشعر به في الألعاب .
سهولة التركيب :
سهل التركيب لن تستغرق اكثر من 7 دقائق
الجودة :
التبريد يأتي بجودة ممتازة مجملا ، العمر المتوقع للمضخة هو 100000/ ساعة للمضخة و المراوح من نوع FDB فمتوقع لها 60-70 الف ساعة وهي رقم جيد جدا بكل تأكيد
مميزات إضافية :
– برنامج ملحق سلسل و ممتاز ويقدم لك كل ما تريدة
– كابل لتقليل الضوضاء مع التبريد واداء ممتاز به
– أنبوبة معجون تأتي مع التبريد للأستخدام مرتين
– شاشة IPS بتصميم مميز و إضاءة مميزة
– المراوح تملك ضغط ممتاز كمراوح تبريد مائي
الملحوظات و العيوب:
– كان يجب إضافة ثيمات جاهزة للوضع الرأسي للمضخة من الشركة بدل من حاجة المستخدم لصنع واحدة بنفسة
– وجود إصدار بمراوح ARGB سيكون إضافة ممتازة للتبريد
– طريقة تركيب المضخة ستغير من الأداء لذلك قم بتركيب المضخة علي منصات intel و إتجاه الأنابيب لأعلي او لأسفل وليس للجوانب للحصول علي أداء ممتاز من التبريد
–
