اليوم موعدنا مع أحد أفضل التبريدات التي يمكن أن تقتنيها مقابل السعر ، حيث سنري أداء تبريد Ocypus الجديد وهو Iota L36 BK ، التبريد يأتي من إنتاج شركة APALTEK وهي شركة كبيرة للغاية في هذا المجال ولكنها تصنع لكثير من الشركات العالمية و بالطبع كل منتج له سعر وجودة مختلفة بكل تأكيد ، التبريد يأتي مع مراوح تعمل بتقينات FDB BEARING بسرعة 2000 لفة والمضخة تعمل بسرعة تصل إلي 3100 لفة مع معدل إزعاج منخفض يصل إلي 25db للمضخة وعمر أفتراضي 30 الف ساعة للمضخة و 60 الف ساعة للمراوح ،سعر التبريد الخاص بنا اليوم هو 100 دولار مما سيجعلة أحد أفضل التبريدات سعرا مقابل أداء مع مراوح بجودة جيدة جدا ، لنتعرف علي التبريد و نبدأ مراجعتنا اليوم .
التبريد المائي وكيف يعمل ؟
فكرة عملة مثل فكرة الأنابيب التبريد المتصلة بالقاعدة النحاسية يدخل إليها سائل التبريد من جهة ويخرج من جهه أخرى كما نرى حركة السائل ذو اللون الأزرق إلى اللون الأصفر وهو دليل علي خروج الحرارة مع السائل لتذهب إلى القطعه الأخرى من التبريد لتشتيت (الرادياتور) الحرارة كما نرى في الصورة القادمة أجزاء التبريد كاملة .
صندوق التغليف الخاص بالمشتت
صندوق تغليف بسيط في التصميم من الخارج يتسم بالمتانة والقوة ستجد عليه صورة للمضخة بحجم كبير مع إضاءة ARGB و شاشة نقطية او Dot Matrix ، ولا يوجد شيء سوي شعار الشركة فقط الموديل الخاص بنا ، و بالطبع التبريد لدينا اليوم بحجم 360مم حيث يتوفر بأحجام مختلفة اخرى 240 مم
الجزء الخلفي من الصندوق ستجد به التفاصيل التقنية للمضخة و العمر الافتراضي و نوعية المراوح و معدلات الإزعاج و المنصات المدعومة للتبريد ، التبريد يدعم كافة انواع المنصات من Intel و AMD وعند فتح علبة التبريد الخارجية ستجد التبريد و علبة للملحقات داخل الصندوق وستجد التبريد يأتي كامل عليه المراوح وكل شيء .
عند أخراج التبريد ستجده جاهز علي التركيب و التشغيل بكل بساطة ولا تحتاج إلي تركيب المراوح او فكها حتي و ستجد الكثير من الكابلات في جهة التبريد السفلية لنستعرض المتعلقات معا ونري ما بداخلها .
الجزء الخاص بالملحقات اللازمة للتركيب و التوصيل بين اللوحة و التبريد ، حيث يوجد لدينا اليوم كابلات التركيب الثلاثية لتركيب المراوح علي منفذ واحد علي لوحتك الأم ، أيضا أنبوبة لمعجون التبريد بحجم صغير تصلح للتركيب 3-4 مرات حسب معالجك
الأجزاء الأخري ستجد فيها الجزء الخاص بتركيب كل تبريد علي المنصات المختلفة مع توضيح الشركة لكل جزء كما تري أمامك
– سلك ثلاثي لتوصيل المراوح نفسها علي كابل واحد من خلال اللوحة الأم
– أنبوب تبريد Ocypus للاستعمال أكثر من مرة
– قطع تثبيت المشتت علي معالجات LGA1700 و LGA1851
– قطع التثبيت الخاصة بمعالجات intel لكافة المقابس 1200
– قطع التثبيت لمعالجات AMD AM4 و AM5
– قاعدة التبريد وهي من المعدن
– عدد 12 حلقة معدنية و 12 مسامير لتثبيت الرادياتور في صندوق الحاسب
– دليل المستخدم و شرح كيفية التركيب مع أحزمة الربط
تأتي المراوح بتصميم خاص من شركة Ocypus حيث ستجد حلقة دائرية باللون الذهبي في المنتصف لتعطي مظهر جميل للمراوح ، المراوح تستخدم تقنيات FDB و تقدم تلك المراوح عمر أفتراضي كبير مقارنة بمراوح Sleeve Bearing مع إزعاج منخفض ، المراوح بحجم 120مم وتعمل بسرعة 500 لـ 2000 لفة في الدقيقة و معدل تدفق هواء 77 CFM و إزعاج 29dBA .
المشتت من الخلف بجودة جيدة جدا ولا يوجد انحناءات او انبعاجات في جسم التبريد نفسة و نري أسلاك المراوح الصغيرة للغاية والمناسبة للتوصيل لترتيب الكابلات بصورة ممتازة .
هذا هو المشتت الخاص بالتبريد المائي ويطلق عليه كلمة (RADIATOR) وهو يأتى بحجم 360مم، الطول الخاص بالرادياتور هو 39.7سم و الُسمك 2.7سم و العرض 12سم و مصنع من الألومنيوم ، الأنابيب بطول 40سم وهو طول كافي لأي صندوق حاسب تريده ، التغليف الخاص بالأنابيب من النيلون الذي يمنع السوائل من الأنفجار او التبخر والأنابيب مرنة بصورة ممتازة لانها مصنعة من المطاط مع إمكانية الحركة من عند رأس المضخة بصورة ممتازة جدا .
المضخة الخاصة بنا يخرج منها كابل للتحكم في المضخة و كابل أخر للإضاءة يتم توصيلة علي لوحتك الأم ، وكابل للتحكم في الشاشة الخاصة بالمضخة من نوع Dot Matrix او الشاشات النقطية ، المضخة تملك ضوضاء منخفضة للغاية وتعمل بسرعة تصل إلى 3100 لفة
رأس المضخة من حيث التصميم تملك جزء بلاستيكي أسود يقوم علي حماية الشاشة النقطية وتقليل الإنعاكس الخاص بها وهو ما يعكس تفاصيل واضحة تخص المصمم عند تقديمة لهذا التصميم ، أيضا تري جودة التغليف الخاص بأنابيب التبريد بصورة واضحة مع حرية حركة الانابيب .
البرنامج الملحق
البرنامج الملحق هو بسيط جدا و غرضه تفعيل إظهار الحرارة ولا يقدم أي مميزات غير الظاهره في الصورة وهو ما كان يجب علي الشركة تقديم مميزات أكتر ولكن نظرا للبداية فهي بداية ممتازة

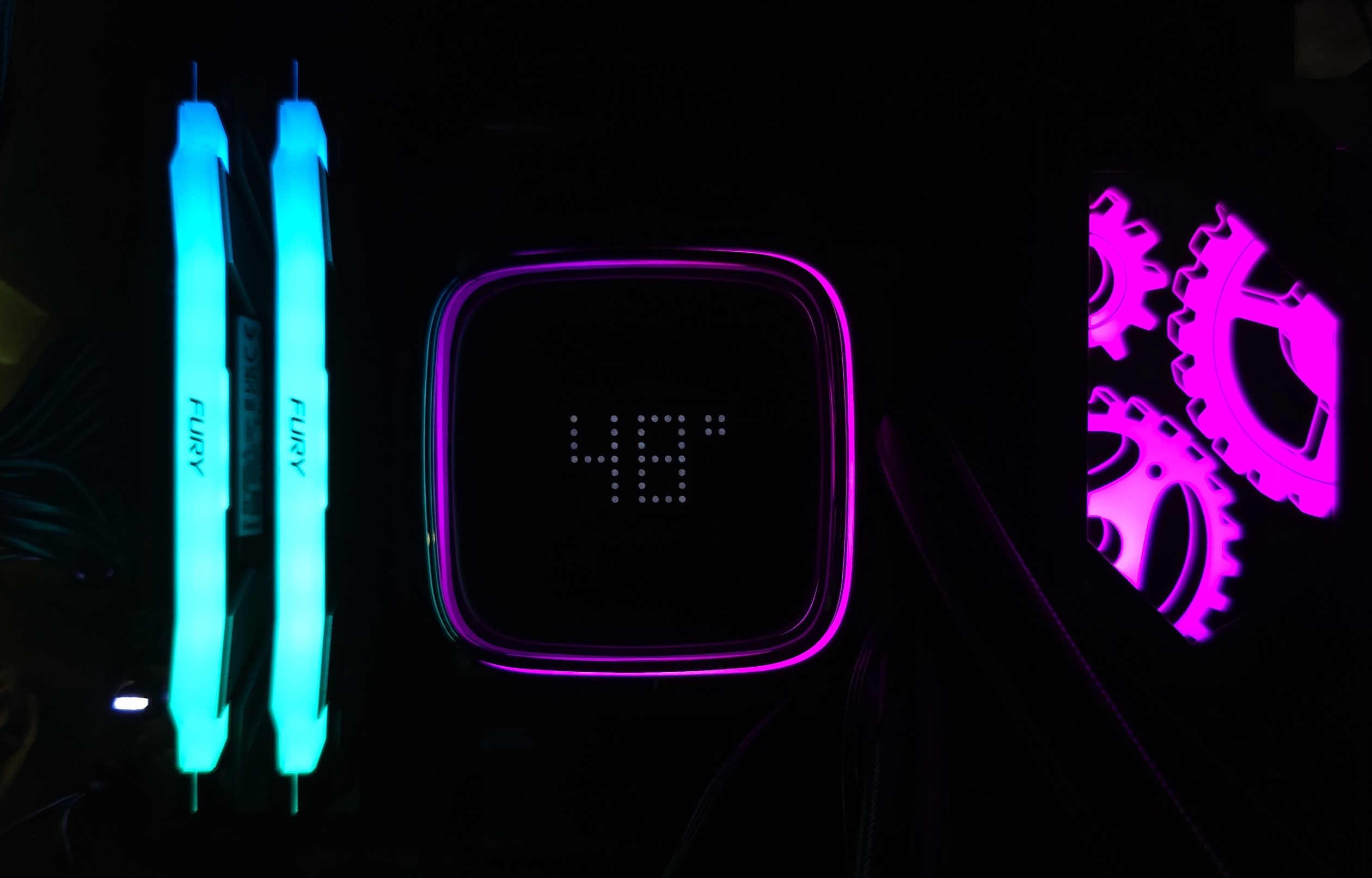

الشكل الجمالي للتبريد
منهجية الأختبار
(يجب قرائته لفهم النتائج بصورة صحيحه)
ليه أختبار المشتتات صعبه جداً ومش دقيقة وكل موقع ليه نتيجة مختلفة ؟؟
أختبار المشتتات من أصعب الأختبارات التي تحتاج إلى الدقة أثناء التجربة فيجب ان تستخدم نفس كمية العجون الحراري لكل مشتت أيضا يجب مراعاة الوقت الذي يصل فيه المعجون الحراري لأفضل قدرة توصيلية لنقل الحرارة وهذا سيختلف من نوع لأخر فيوجد بعض الأنواع في خلال ساعه وبعضهم في خلال 24 ساعه يكون قد وصل إلى قدرتة التوصيلية الكاملة للحرارة بلأضافة إلى درجات حرارة الغرفة الخاصة بالأختبار والتى تتغير كل دقيقة وأحيانا أقل أذا اكانت تملك مصدر للهواء ايضا مقدار الأتربة فارق كبير في أداء المشتتات
كيف يتم الأختبار ؟؟
ببساطة شديدة استخدام كمية من المعجون الحرارى ثابتة نسبية من مشتت للأخر أيضا تم أستخدام المعجون المرفق بكل مشتت و قمت بأستخدام الضغط علي المعالج لفتره مقدارها 6 ساعات وتشغيل التبريد لمدة كافية لنصل إلى أفضل توصيل حراري للمعجون الحرارى المرفق وأيضا لملأ المشتت بكمية لا بأس بها من الأتربة لتكون التجربة مقاربة لتجربة المستخدم النهائي مقدار الخطأ في النتيجة علي أقصي تقدير هو درجة واحدة أعلى أو أقل وسيتم تقسيم الأختبارات إلى :-
1- قياس قوة المشتات والمراوح تعمل علي وضع AUTO من اللوحة الأم (الوضع التقليدي)
2- قياس قوة المشتات والمراوح تعمل علي وضع 100% وكسر السرعة وستجدة في أختبارات كسر السرعة
المشتات المائية يتم استخدام المنافذ الخاصة بالمضخة اذا لم توجد يتم استخدام المنافذ الخاصة باللوحة الأم واستخدام البرامج الملحقة اذا كانت تملك أوضاع للأداء
درجات الحرارة في الخمول لا تهم المستخدم في شيء لانه يشتري المشتت لخفض درجة الحرارة أثناء العمل وليس الخمول لذلك لن تجدها ايضاً درجة الحرارة اثناء الخمول تتوقف علي كثير من العوامل و يصعب تثبيتها من تجربة لأخرى بصورة ثابتة من مستخدم لأخر
لية وضع AUTO للمراوح ؟
وضع AUTO هو الوضع الي المستخدم بيفضلة لما بيشتري مشتت بيحب يكون أحسن تبريد واقل صوت وبيهتم جداً بجزئية انه ميسمعشي صوت لجهازة
درجة حرارة الغرفة
درجة حرارة الغرفة اثناء الأختبارات الخاصة بنا اليوم هى 30 درجة للحصول علي اسوء سيناريو في فصل الصيف للكثير من المستخدمين مع المعالجات ، أيضاً استخدام معالج مثل Ultra 9 285K يقتل الكثير من المشتتات و في قول أخر انت بصدد ان ترى انهيار كامل لاي مشتت تظن انه قوى في تلك الظروف ، ستنخفض النتائج لأكثر من8-10 درجات علي نفس المشتت و المعالج فى حالة كانة غرفة الأختبار الخاصة بنا درجة حرارتها 21 درجة ، ايضاً سنستخدم برنامج Cinebench R23 كأختبار لعمليات الرندر لتوضيح قدرة كل مشتت فعليا بدل من اختبار FPU حيث ان اختبار FPU مع المعالجات الجديدة يأتي بحرارة و سحب لطاقة غير واقعي هذا الأختبار يقدم حرارة بصورة اقوي من الألعاب تقدر ب 7-12 درجة .
ملحوظات علي الأختبار : يجب فهمها لفهم ما يقدم إليك .
– معالجات الجيل الجديد من Intel تقدم دائرة طاقة داخل المعالج بخلاف دائرة الطاقة الخاصة باللوحة الأم ، لذلك عندما تعطي المعالج خارجيا 300-320 وات يستهلك المعالج فقط 250 وات في حالتنا و 70 وات الأخري تضيع في عمليات التحويل و بهذا ينتج لنا حرارة أزيد للمعالج وهو ما أكتبة في الأختبارات القادمة لذلك هذه الجزئية مهمة و يمكن تقليل الفقد و الطاقة ولكن تركت اللوحة علي وضع Auto لتقديم أداء حقيقي من التبريدات محل المراجعة
– معالجات الجيل الجديد تملك مستشعرات حرارة سريعة جدا في القراءة بمعني أخر إذا كان حرارة الأنوية ستذهب لجزء من الثانية إلي 98 درجة ثم تنخفض إلي 90 درجة لحظيا فسيظهر في برنامج المراقبة ولذلك سأستخدم القراءة من اللوحة الأم لأنها أكثر أعتدالا في تقديم الأرقام الحقيقية التي تعبر عن أداء ثابت في المراجعات
Cinebench R23
Cinebench R23 هو برنامج مشتق من برنامج Cinema 4D لأعمال الرندر ثلاثى الأبعاد و يستخدم بعض تطبيقات FPU اثناء عملية الرندر ، الخرج الحرارى اثناء الأختبار في الوضع الأفتراضي هو 320W in و 250w Out – وات وهو رقم كبير وليس صغير
فى هذا الاختبار نوضح ترتيب التبريدات تبعا لمقياس أقصي درجة حرارة يمكن ملاحظتها للمعالج او النواة الواحدة بمعني اخر انه يوجد نواتين في المعالج وصلو إلى درجة حرارة 88 ، فهنا الترتيب يتم علي أساس الدرجة الأعلى بدون ادني اعتبار إلى انها قد تكون مجرد لحظة ثم هبطت الحرارة مرة اخرى .
فى هذا الأختبار نقوم بتقديم درجة الحرارة المتوسطة للأنوية كلها والتى اعتبرها هي الدرجة الأكثر واقعية لأداء المشتت بشكل عام ، حيث نرى المشتات تقدم اداء ثابت مع المدي الزمنى المختلف و التشبع بالحرارة .
أقصى حرارة متوسطة يصل إليها معالجنا علي الوضع الأفتراضي هي 84 درجة ولا يوجد اي مشكلة في النتائج فقد قمت بمراجعتها اكثر من مرة وهي حرارة ممتازة
GAMES
اختبار الألعاب هنا تم تغييرة ليكون لمدة أطول و يقدم اداء اكثر واقعية مع الألعاب التى تستهلك المعالج بشكل أفضل و تزيد من الحرارة و استهلاك الطاقة هنا هو -200-150w في الحالة الافتراضية
الحرارة داخل الألعاب ليست معيار كبير ولكن بسبب زيادة سحب الطاقة للمعالجات أصبحت تقديمها ضروري في فصل الصيف تحديدا ليقدم صورة افضل للمستخدم الذي سيشتري تبريد للألعاب ولن يقوم بعمليات الرندر لفترات طويلة .
التبريد يقدم اداء جيد جدا إلي ممتاز كما نري ولا تنسي ان تلاحظ سرعة دوران المراوح بكل تأكيد فالتبريد هنا لا يوجد له اي صوت يذكر
وضعية فتح الطاقة و غلق حدود الأمان (Extreme Power Delivery)
في هذا الاختبار سأقوم بتقديم لك صورة متطرفة لأداء المشتتات مع كسر السرعة رغم ان معالج Ultra 9 285K لا يحتاج إلي كسر السرعة فهو يصل إلي تردد 5.4GHz دون اي مشكلة او تدخل من المستخدم ولذلك الصورة الافتراضية كافية للغاية ولكن لنري ما يمكن ان يحدث عندما نقدم للمعالج 340 وات من الطاقة و ما هي قدرات التبريدات التي ستراها مع وضع مثل هذا وتم استخدام وضع ASRock EXTREME Profile ولا يوجد حدود أمنة و يحاول المعالج الثبات علي تردد 5.4Ghz ايا كانت الحرارة !
التبريد هنا يقدم أداء ممتاز دون شك و يقدم أداء أستثنائي بكل تأكيد حيث ان هذا الأختبار هو أختبار جنوني نفتح فيه كل شيء للتبريد ، و ننصح بالتبريد لمعالجات Ultra 9 285K بكل سهولة سواء كنت تريدة لكسر السرعة او في الوضع الافتراضي ، ايضا لا تنسي ان هذه النتائج في حرارة غرفة تصل إلى 30c اما الضوضاء سنتعرف عليها لاحقا
اختبارات الضوضاء
في هذا الجزء يتم اختبار التبريد من خلال جهاز مخصص لقياس الضوضاء في غرفة مشابه لغرفة المستخدم و التجربة ليلا في هدوء تام للحصول علي أفضل نتيجة ، إن مقياس الضوضاء من خلال الأرقام سيكون أكثر تعبيرا عن الإزعاج الذي سيحدث داخل غرفتك ، يتم الأختبار من مسافة 40 سم فقط لتعظيم قيم الضوضاء لتعبر عن الضوضاء التي يحصل عليها المستخدم من جهازة عندما يكون بجانب صندوق الحاسب و التبريد يعمل وليس ما تعلنة الشركات فما تعلنة الشركات يكون من علي بعد 1 متر من الصندوق او التبريد و كلما زادت المسافة قل إحساس المستخدم بالضوضاء .
التبريد بشكل مجمل جيد جدا من حيث الإزعاج حيث لن تسمع صوته بصورة مزعجة في كافة المهام اليومية وفي الألعاب لن تشعر انه يعمل ، أفضل وضع بكل تأكيد هو وضع الألعاب ففي معظم الوقت تكون مراوح التبريد تحت ال 1600 لفة وهو ما جعلني اقوم بتقديم هذا الوضع ليفهم المستخدم الإزعاج المقدم له من التبريد أثناء اللعب و ضوضاء كلية تقدر ب 44dBA وهو ضوضاء جيدة جدا تقترب لن يشعر بها المستخدم ، اما عند استخدام الجهاز في عمليات الرندر سيصل التبريد إلى 2200 لفة وهو يقدم ضوضاء تقدر ب 51dBA في المتوسط مما يعني ضوضاء مقبولة في وضع الرندر .
تقييم التبريد
الجماليات :-
التبريد يملك إضاءة ARGB علي المضخة بجانب شاشة النقاط لعرض درجات الحرارة ولكن المراوح لا تملك إضاءة ARGB وهو ما سيطلبة بعض المستخدمين ولكن التبريد يقدم مزيج مختلف بكل تأكيد للمستخدم و يتوفر بإصدار أخر بإضاءة ARGB .
التعليق علي نتائج الاختبارات :-
ببساطة شديدة أداء ممتاز من التبريد سواء المضخة او المراوح مع إزعاج متوسط و تصميم بسيط في هذه الفئة السعرية .
توافقية الذواكر والحجم :
التبريد الخاص بنا اليوم متوافق مع كافة الذواكر فهو لا يصل إلى الذواكر
الضوضاء :
بشكل عام التبريد متوسط الإزعاج في حالة القيام بعمليات الرندر اما في الألعاب فلن تشعر به اثناء اللعب .
سهولة التركيب :
سهل التركيب لن تستغرق اكثر من 10 دقائق حيث كابلات المراوح بسيطة ولا يوجد الكثير من الكابلات
الجودة :
التبريد يأتي بجودة جيدة جدا مجملا ، العمر المتوقع للممضخة هو 30 الف ساعة متواصل و 60 الف للمراوح و حتي المراوح من نوع FDB.
مميزات إضافية :
– أنبوبة معجون تأتي مع التبريد
– شاشة نقطية او Dot Matrix screen لعرض الحرارة مع برنامج بسيط للتحكم فيها
الملحوظات و العيوب:
– عدم وجود إضاءة ARGB للمراوح فهي عنصر هام لبعض المستخدمين
– البرنامج الملحق لا يعرض سوي حرارة المعالج الرسومي او المركزي ولا يوجد خيارات كثيرة للتحكم في الشاشة النقطية
– عمر أفتراضي 30 الف ساعة هو عمر مقبول ولكن يوجد أفضل من هذا فهو يمثل 3 سنوات ونصف من التشغيل المتواصل او 6 سنوات بمعدل تشغيل 12 ساعة يوميا
الخلاصة
