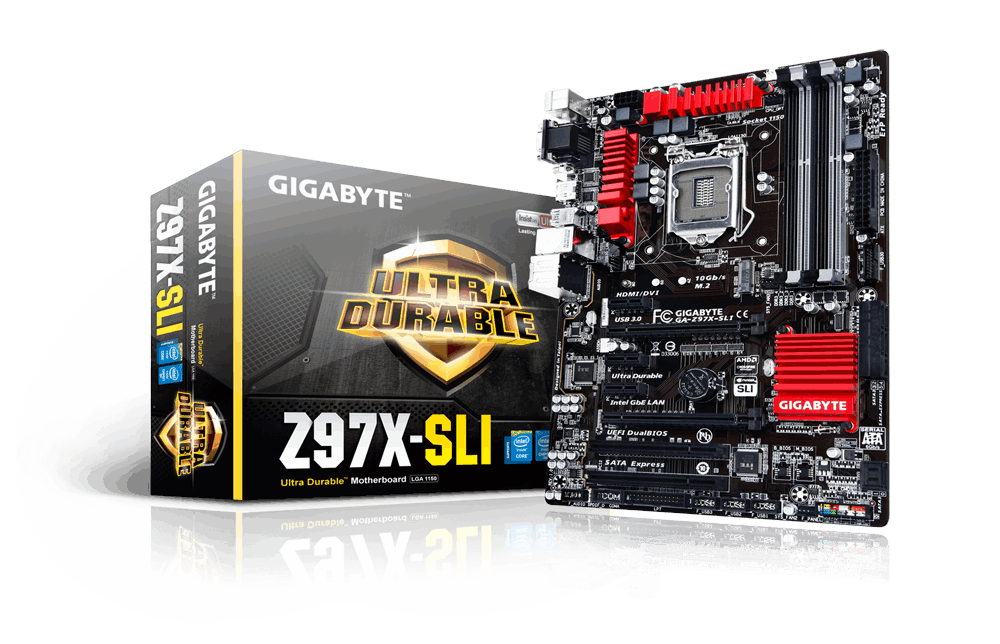

صندوق التغليف الخاص باللوحة والمُحتويات
صندوق التغليف الخاص باللوحة يأتى بتصميم رائع ملفت للنظر باللون الأسود والأصفر وبه بعض الشعارات الخاصة بدعم الشركة للمعالجات الجديدة وهو مثل صندوق لوحة Z97-D3H بالضبط دون تغير يمكنك مشاهدة المراجعه من هنا
مراجعة لوحة Gigabyte Z97-D3H
لوحتنا تأتي بنفس حجم لوحات Z97 وعدد الطبقات للوحة الدوائر المطبوعة 4 طبقات وأيضاً 5 منافذ لمراوح التبريد كل هذا مثل لوحة Z97-D3H
المُلحقات الخاصه باللوحة
- 2x SATA6GB/s Cables
- Back panel I/O Shield (غطاء المنافذ الخلفية في اللوحة)
- دليل المُستخدم وأسطوانة التعريفات
- الشعار الجديد للوحات
الشعار الخاص بلوحات قوة التحمل الفائق وأذا كنت لا تعلم قامت شركة جيجابايت الي تقسيم منتجاتها إلى لوحات مخصصة للألعاب ولوحات مخصصة لكسر السرعة ولحوات مبنية علي قوة التحمل الفائق ولكل سلسلة مميزاتها
اللوحة من الخلف- لون اللوحة هو البنى القاتم وليس الأسود
لوحة المنافذ الخلفية
- منفذين usb 2.0 يليهم منفذ PS2 للوحة المفاتيح أو الماوسات
- منفذ D-Sub التقلليدي يليه منفذ DVI لتوصيل الشاشات
- منفذ HDMI v1.4a
- منفذين USB 3.0 باللون الأزرق
- المنفذ الخاص ببطاقة الشبكة ويليه منفذين USB3.0
- منافذ البطاقة الصوتية
LAN+USB 3.0 Protections
الجزء الأول حماية ضد الكهربة الأستاتيكية أو الساكنة :- منفذ بطاقة الشبكة LAN ومنافذ الـUSB مزودة بحماية ضد الكهربة الأستاتيكية ESD كيف ؟ من خلال مُتحكمات HI-ESD والتى تظهر في الصورة القادمة
بطاقة الشبكة RTL8111F من شركة Intel® Gigabit LAN
بطاقة الشبكة من شركة Realtek وهى نفس البطاقة الموجودة في لوحة Z97-D3H
منافذ البطاقة الرسومية
D-Sub : المنفذ التقليدي للبطاقات الرسومية ودقة العرض القصوى هنا هى 1920*1200
DVI-D : منفذ DVI ودقة العرض القصوى هنا هى 2560*1600
HDMI : بأصدار 1.4a ودقة العرض القصوى هنا هى 4096*2160 ومن المعروف ان هذا المنفذ يمكنه نقل الصورة والصوت للشاشة
المنطقة الخاصه بالمُعالج ودوائر الطاقة
دائرة طاقة متواضعه ولكنها ستفي بالغرض على أكمل وجه فكسر السرعة لـ4.7 GHz لم يكن مشكلة أو أعلى من ذلك كما سنرى في الأجزاء القادمة
وكما نرى منفذ طاقة ATX 8-pin يستطيع ذلك المنافذ مد المُعالج بـ 336 وات وهو أكثر من كافى لاي معالج مهما كان كسر السرعة المراد تطبيقة
المنطقة الخاصة بالذواكرRAM
تدعم اللوحة خاصية DUAL CHANNEL وذواكر DDR3 بدايتاً من تردد 1333MHz حتى 1600MHz بحجم 32 GB وتدعم بالطبع تقنية XMP وتدعم سرعة 3000MHz بكسر السرعة
مقبس الطاقة 24 Pin الخاص باللوحة ثم مقبس USB3.0 باللون الأسود يصلح لأمداد اللوحة بمنفذين أخرين من نوع USB 3.0
منفذين بسرعة من نوع Sata 3.0 ثم منفذ SATA Express الخاص بشريحة Z97 الجديدة حيث يقدم المنفذ الجديد سرعة أعلى تصل إلى 166% من سرعة متحكمات SATA 3.0
تكوين منفذ SATA EXPRESS بسيط جداً وهو منفذين SATA بلأضافة إلى منفذ للطاقة هل لاحظت تصميم مشتت شريحة Z97 وهو يبدأ بحرف G ثم يلية رقم 1 سنتعرف علي هذا بالتفصيل
منفذين SATA 3.0 بسرعة 6GB/s اي ان اللوحة تملك 6 منافذ Sata 3.0 او 4 منافذ SATA 3.0 ومنفذ Sata Express
المكان المُخصص لتركيب الأسلاك الرئيسية للوحة مع صندوق الحاسب لديك ومروراً بأماكن تركيب مقابس الـ USB 2.0 حتى المنفذ الخاص بتركيب منافذ الصوت الأمامية كل مقبس USB يعطي منفذين من نفس النوع اى أن لدينا 6 منافذ USB 3.0 فى لوحتنا أيضا تمتلك اللوحة 8 منافذ USB 2.0
المنطقة الخاصة بمنفذ M.2 SATA
منفذ M2.SATA يتم أحياءة من جديد بعد منفذ M1.SATA والذي لم يحظى بضجة كبيرة نظراً لضعف سرعته أما الأن فالمنافذ الجديد ملئ بالقوة فهو مثل منفذ SATA Express من أسرع المنافذ حتي الأن ايضاً اللوحة جميع الأحجام المدعومة للأقراص الصلبة SSD بواجهة M2.SATA
الشقوق الخاصه بالبطاقات الرسومية والبطاقة الصوتية والشبكية
اللوحة مُزودة بشقين للبطاقات الرسومية واحد من الجيل الثالث PCI-E 3.0 بسرعة 16x للشق الأول والشق الثانى من نوع PCI-E 3.0 وبسرعة 8x اللوحة تدعم تركيب بطاقتين من شركة AMD وبطاقتين من شركة NVIDIA وهذا هو أهم ما يميز تلك اللوحة دعم تركيب بطاقتين من شركة NVIDIA عن لوحة Z97-D3H
ثلاثة شقوق من نوع PCI-E 1x لتركيب البطاقات الصوتية وبطاقات الـWIFI والبطاقات الحديثة التى لا تعمل علي شقوق PCI التقليدية أذا كان كل هذا غير كافى لديك شقين من نوع PCI التقليدي
البطاقة الصوتية ALC1150 وبطاقة الشبكة Intel® Gigabit LAN
البطاقة الصوتية من شركة Realtek تدعم حتى 7 قنوات سمعية (7.1-channel) وهى من أحدث ما أنتجت شركة Realtek وخط Noise Guard الخاص بفصل البطاقة الصوتية عن اللوحة الأم أيضاً اللوحة تاتى بمضخم صوتى أحترافى لسماعات الرأس بقدرة 600 اوم وستجدة فى أقصى اليمين يلية مجموعه من المكثفات اليابانية ثم بطاقة الصوت
صورة أوضح لخط Noise Guard وهو يوضح الفصل الحادث هنا ويأتى باللون الأصفر ولكن الشركة لم تضع لمبات الأضاءة لتجعلة مُضئ ولكني قمت لعمل أضاءة خاصة له سنتعرف عليها في أخر المراجعة أيضاً
