صغيره بين العمالقة ,مراجعة لوحة GA-P61A-D3 ومقارنتها مع لوحات z77/z87

1 x PS/2 keyboard port 1 x PS/2 mouse port 1 x parallel port 1 x serial port 1 x coaxial S/PDIF Out connector 2 x USB 2.0/1.1 ports 2 x USB 3.0/2.0 ports 1 x RJ-45 port 3 x audio jacks (Line In/Line Out/Microphone)

بطاقة الشبكة Atheros 8151

الجزء الأول حماية ضد الكهربة الأستاتيكية أو الساكنة :- منفذ بطاقة الشبكة LAN مزودة بحماية ضد الكهربة الأستاتيكية ESD كيف ? من خلال مُتحكمات HI-ESD

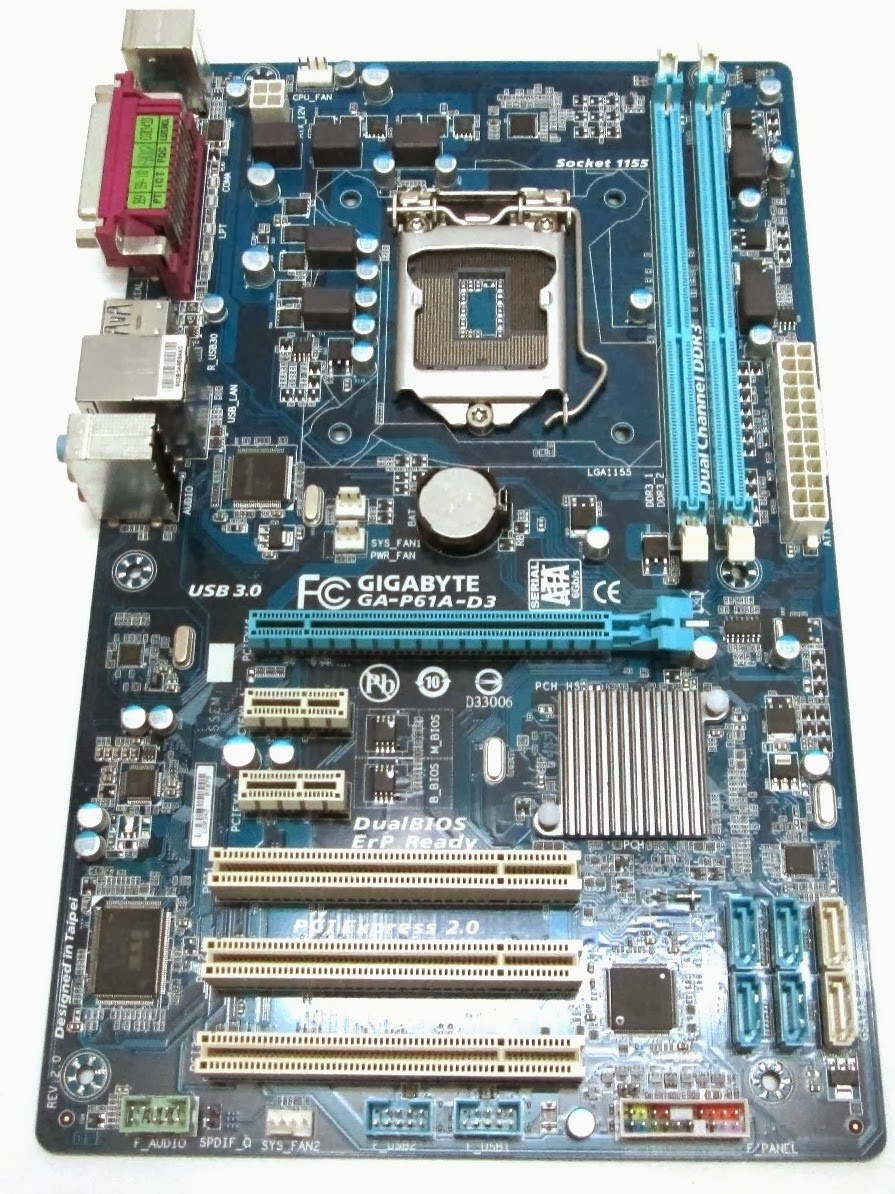

المنطقة الخاصه بالمُعالج ودوائر الطاقة

أسطول كامل من دوائر الطاقة وسنتعرف عليه في الأجزاء القادمة

نرى منفذ طاقة ATX 4-pin يستطيع ذلك المنافذ مد المُعالج بـ 192 وات هل تعلم أن المُعالج لا يسحب أكثر من 85w وات في الوضع الأفتراضي بدون كسر سرعه و نرى هنا مقبس المُعالج وهو بالطبع مقبس 1155 الداعم لمُعالجات Intel Core I7/5/3 من الجيل الثالث والثاني

عدد المراوح التي توفرها اللوحة هو 4 أماكن

المنطقة الخاصة بالذواكر RAM

تدعم اللوحة خاصية DUAL CHANNEL وذواكر DDR3 بتردد 1333MHz بحجم 16 GB مقبس الطاقة الخاص باللوحة ATX 24-pin

4 منافذ من نوع SATA 2.0 بسرعة 3GB/s باللون الأسود وهم يأتون مباشرتاً من شريحة H61 ثم يليهم منفذين SATA 3.0 باللون الأبيض

في أسفل اللوحة نرى كافة المقابس بدايتاً من المكان المُخصص لتركيب الأسلاك الرئيسية للوحة مع صندوق الحاسب لديك ومروراً بأماكن تركيب المراوح حتى المنفذ الخاص بتركيب منافذ الصوت الأمامية أهم ما يجب أن يُلفت أنتباهك هو وجود مقبسين USB 2.0 يمكن ان توصيلهما والحصول علي 4 منافذ بلإضافة إلى المنافذ الخلفية أي أن اللوحة يُمكنها تقديم 6 منافذ من نوع USB 2.0

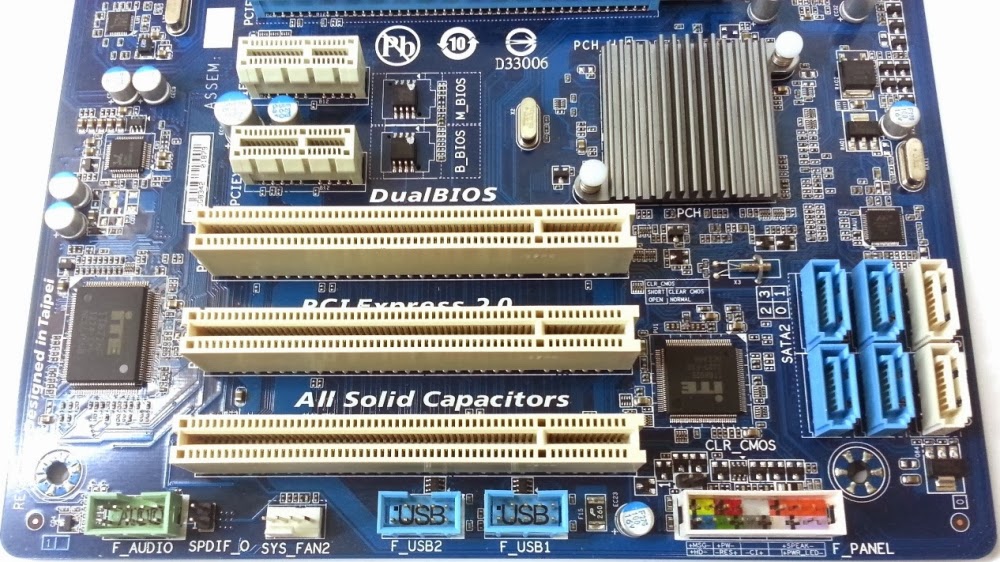

الشقوق الخاصه بالبطاقات الرسومية والبطاقة الصوتية والشبكية

• اللوحة مُزودة بشق واحد فقط للبطاقات الرسومية من الجيل الثالث PCI-E 3.0 يلية شقين من نوع PCI-E 1x لتركيب البطاقات الصوتية وبطاقات الـWIFI والبطاقات الحديثة التى لا تعمل علي شقوق PCI ثم بعد ذلك 3 شقوق للبطاقات الرسومية

رحلة مع الجودة ودوائر الطاقة VRM

تستخدم لوحتنا عدد 3+1 لدوائر الطاقه أي 4 مراحل هل ترى العدد صغير ؟؟؟ لا انتظر لما ستقرئه في الخاتمه وهذا العدد كافي جداً جداً للمُعالج

خوانق صلبه وأستخدام موسفت أقل في الحجم كما نرى وتتميز بدرجات حرارة أقل من الموسفتات التقليدية وأيضاً تتمتع بتقنية Lower RDS on وهى تعني ان هذه الموسفتات أقل في المقاومة في وضع التشغيل وبالتالي أقل في الأنبعاث الحرارى لها وأكثر كفاءة في نقل التيار الكهربى

مُكثفات يابانية الصنع

إستخدام الشركة للمُكثفات الصلبة بدل من المكثفات التقليدية والتى تمتاز بعُمر أطول ودرجات حرارة أقل وأيضا أقل معدل للشوشرة الكهربية وهو ما يؤثر في ثبات التيار الكهربى وعملية كسر السرعة تستطيع تلك المُكثفات العمل حتى 50000 ساعه متواصله

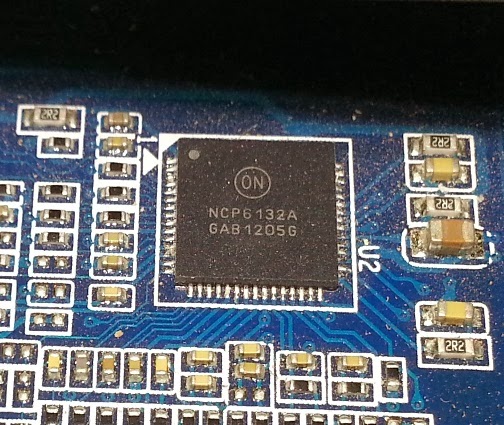

المُتحكم الكهربى : NCP6132A

أكثر ما لفت أنتباهى هو هذا المتحكم كنت أتوقع أن أرى مُتحكم Analog ولكن ما وجدتة هو مُتحكم هجين Hybrid/Analog هل تعلم أن بعض لأوحات ASrock من فئة z87 تستخدم متحكمات من نوعية هجينه ولكن ليس نفس الموديل الخاص بلوحتنا رغم ان متحكم Analog سيكون كافي جداً للوحتنا ولكن أردت أن أريكم جودة الدوائر الخاصه بالشركة هذا المُتحكم يستطيع قيادة عدد 3+2 مرحلة للطاقة

EtronTech تلك الرقاقة هى المسئولة عن منافذ الـUSB 3.0 الموجودة علي اللوحة
————–
هل ترى الرقاقات الصغيره السوداء بجوار كلمة USB_LAN هى المتحكمات الخاصه بالحماية ضد الكهربة الأستاتيكية

متحكم Marvell 88SE9172 نعم أعلم رأيتموه في لوحة Z87X-OC Force ولكن بموديل مُختلف هو الخاص بمنافذ الـSata 3.0 على لوحتنا

بطاقة صوتية من شركة Realtek وأصدار ALC887 ويستطيع دعم حتى 7.1 قنوات سمعية وهذه البطاقة تقوم بمهمتها علي أكمل وجة

البايوس الخاص بلوحتنا

تم تغيير البايوس الخاص باللوحات من الجيل السابع من في شركة جيجابايت وتم أضافة ما يعرف بـ3D Bios وأهم ما يُميزها :-

1- ظهور اللوحة على هيئة شكل ثلاثى الأبعاد عن طريق الضغط علي الجزء الذي يريد المُستخدم ان يتحكم فيه يظهر له كل خصائص هذا الجزء
2- أمكانية حفظ أوضاع كسر السرعه والأعدادت الخاصه بك ونقلها من لوحة لأخرى عن طريق أستخدام أي وسيلة تخزين تعمل بمنفذ USB
3-وجود الوضع المُتطور لمذيد من الخصائص ومحبي كسر السرعه 4-بالطبع استخدام الماوس والكيبورد

منهجية الأختبار

(يجب قرائته لفهم النتائج بصورة صحيحه)

قبل أن أتكلم عن كيفية الأختبار سأتكلم عن مجموعات الأختبار التى ستراها في الأسفل عندما تذهب كُمستخدم لشراء لوحة فانك تريد معرفة قوة الوحة بالنسبة لأستخدامك وهو الذي يُمكنني تقسيمة إلى مجموعه من الأستخدمات مثل الألعاب وعمليات الضغط وعمليات الرندر أذا كنت مُصمم جرافك عمليات تحويل الأفلام وغيرها من الأستخدامات مثل قدرة اللوحة علي كسر السرعه جودتها ولذلك سيتم تصنيف برامج الأختبار التي تختبر كافة أجزاء اللوحة إلى :-
1- برامج تقيس قوة المُعالج بوجه عام على اللوحة
2- قياس الأدء الخاص بالذواكر علي اللوحة
3- قياس قدرة اللوحة مع البطاقات الرسومية (الشقوق الخاصة بالبطاقات الرسومية)
4- قياس بعض المُتحكمات والتي ستغيب عن مُراجعتنا لعدم توفر قطع الهاردوير الخاصه بتلك الأختبارات مثل أختبار منافذ الـSata –USB 3.0 (لما أجيب SSD نبقي نزودها)

كيف يتم الأختبار

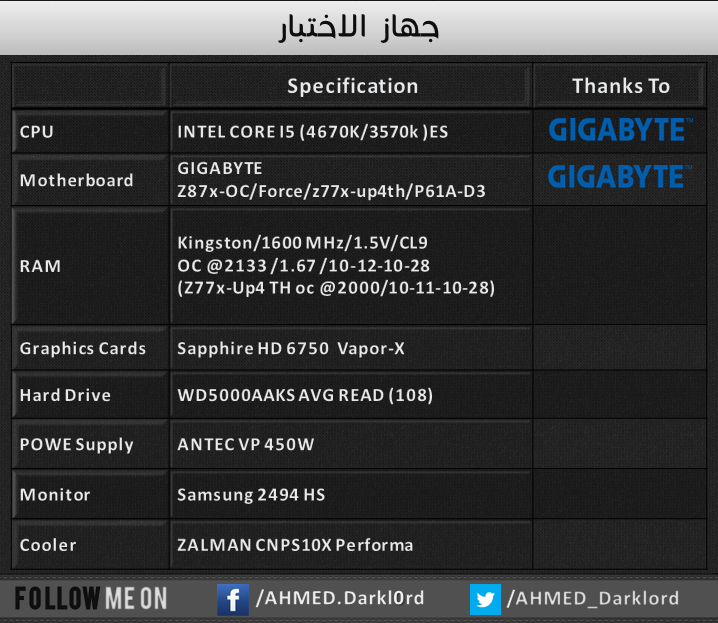

يتم تشغيل برامج الأختبار 3 مرات مُتتالية للحصول علي نتيجة ثابته وتقليل مُعامل الخطأ ويتم أعتماد النتيجة المتوسطة للثلاث مرات أو أعتماد النتيجة أذا لم تتجاوز هامش الـ1% (50-50.1-50) كمُعامل خطأ بالطبع بيئة الأختبار يتم أغلاق كافة البرامج ونسخةSP1 Windows 7 نظيفة كما يوجد جدول في الأسفل به جهاز الأختبار والبرامج المُستخدمة ملحوظة البطاقة الرسومية أعلم أنها ليست قوية ولكن نحن بصدد مُراجعه للوحة أم وليس لبطاقات رسومية فهي غير مؤثرة حيث أن الغرض منها هو قياس حساسية الشقوق الرسومية في اللوحة الأم لذلك لا تعيرها أي أنتباه

هل تنتظر كسر السرعة لهذه اللوحة ؟ أنتظر في أخر المُراجعه

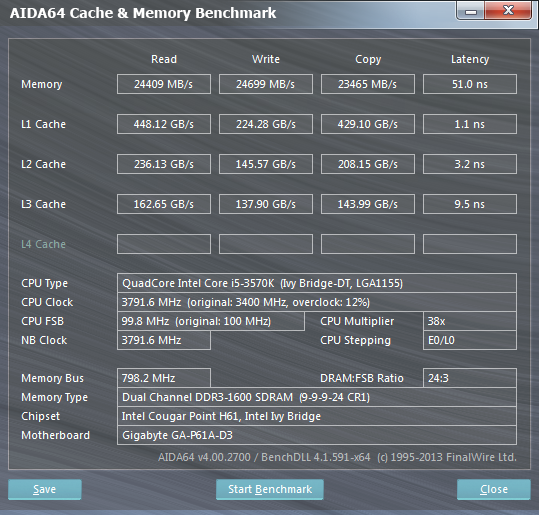

الذواكر هنا تعمل علي تردد 1600 رغم ان اللوحة لا تدعمها 😀

المجموعه الأولى (قوة المُعالج والذواكر)

AIDA64 Extreme Edition أشهر برنامج لقياس الأداء للذواكر ويقيس أداء الذواكر فى القراءة والكتابه وزمن الوصول للبيانات

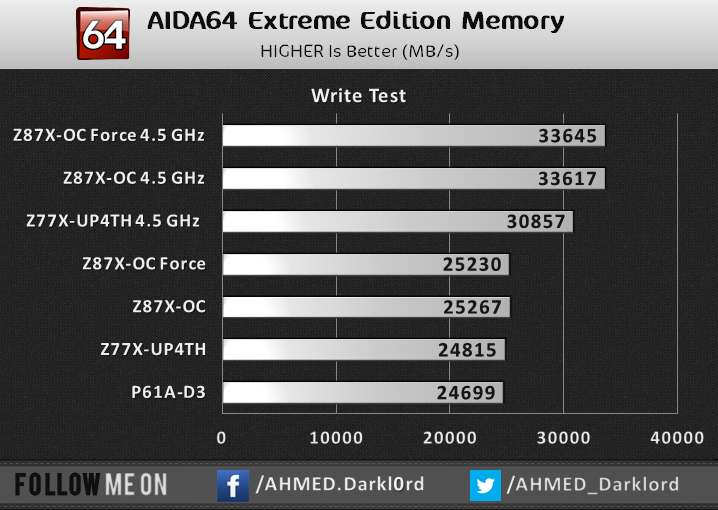

أختبار الكتابه للذواكر

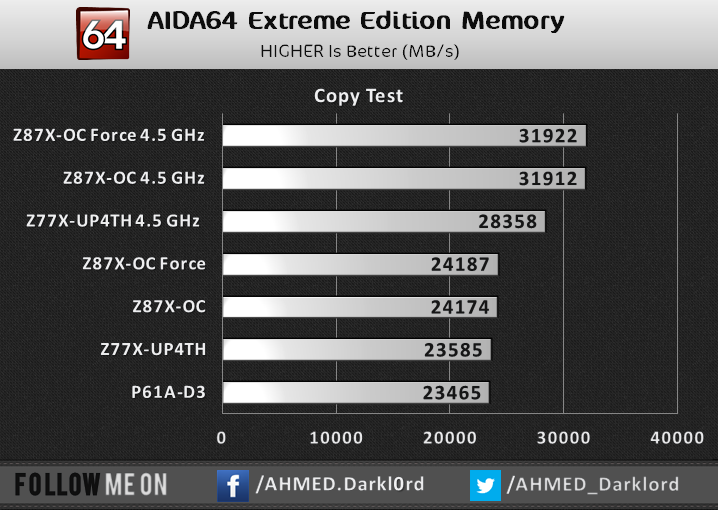

اختبار سرعة النقل علي الذواكر

الأختبار الخاص بزمن الوصل

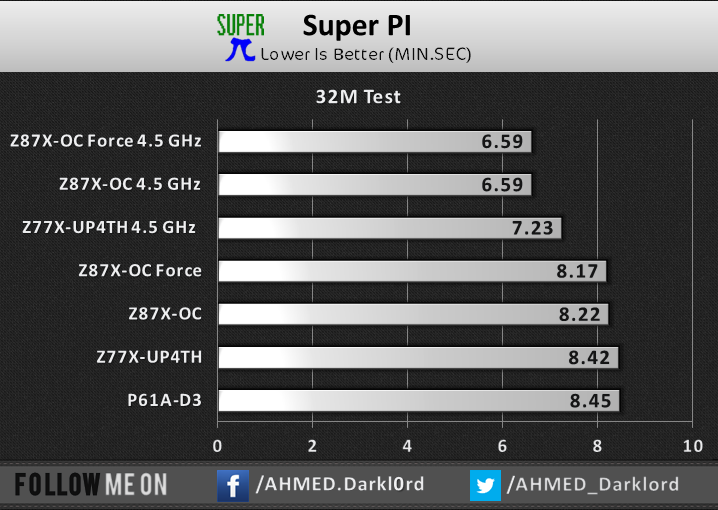

Super PI
ربما لم تسمع عنه من قبل يقوم هذا البرنامج بحساب قوة المُعالجة للمُعالج المركزى عن طريق قياس الأدء لكل نواة وحسابات النقطة العائمة التى تؤثر في أداء الألعاب – الوقت الأقل هو الأفضل

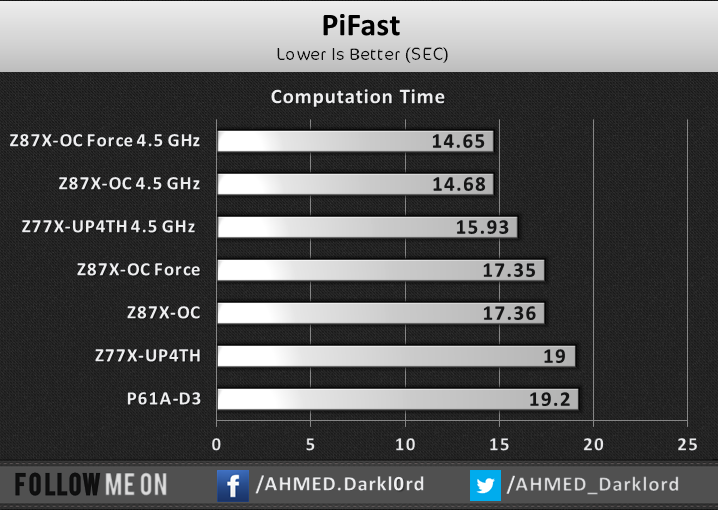

Pifastيستخدم هذا البرنامج قوانين العمليات الحسابية ليقوم بعدد من العمليات بالغة التعقيد بهدف قياس قدرة المُعالجة للمُعالجات المركزية علي المُعالجة

wPrimeبرنامج أختبار لقياس قوة المُعالج ويدعم تعدد الأنوية للمُعالجات المركزية ويستخدم هذا البرنامج قوانين نيوتن في أجراء عمليات حسابية مُعقدة من خلال الجزر التربيعى ليقوم بعدد من العمليات الحسابية بالغة التعقيد بهدف قياس قدرة المُعالجة للمُعالجات المركزية- الوقت الأقل هو الأفضل
3DMarkأشهر مجموعه من البرامج لقياس الأداء الرسومى وأداء المُعالج وأداء كلاً منهما مع بعض بشكل عام النتيجة الأعلى هى الأفضل

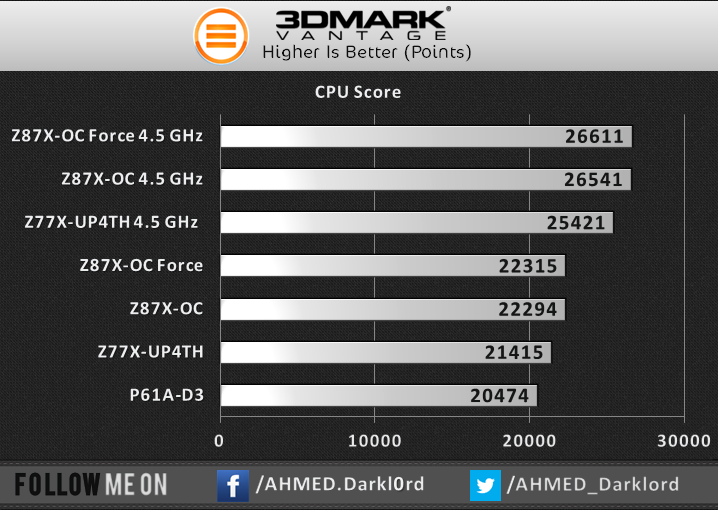

3DMark Vantage

PCMark 8

هذا الأختبار تحديداً يضم العديد من الأختبارات المتنوعه مثل أستخدام الجهاز في تحرير الصور والمُحادثات الصوتيه واختبار لسرعة القرص الصلب واختبار للتصفح واختبار لعمليات الكتابه للنصوص وتحرير المُستندات وأيضا أختبار للبطاقات الرسومية لذلك هو أختبار يُعبر عن نتيجة الجهاز بصفه عامه ودقيقة جداً

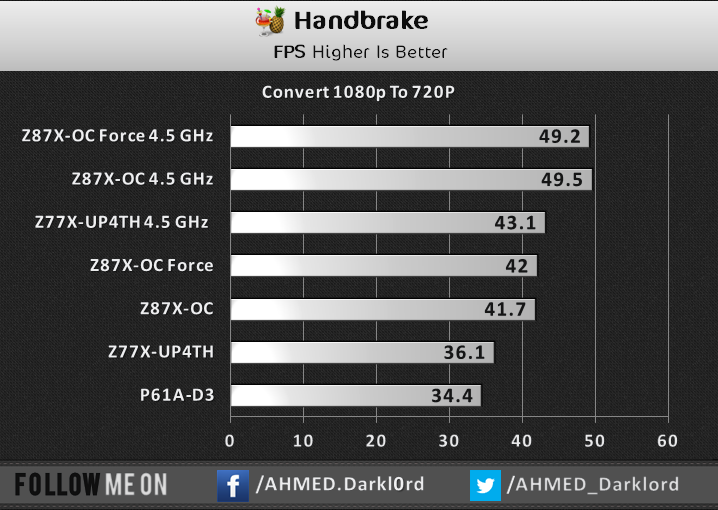

Handbrake
برنامج يُستخدم لتحويل الأفلام عالية الدقة HD الخاصه بالمُستخدم ولكن بشكل سريع نتيجة أستخدام لكامل قدرات المُعالج – عدد الأطارات الأعلي هو الأفضل

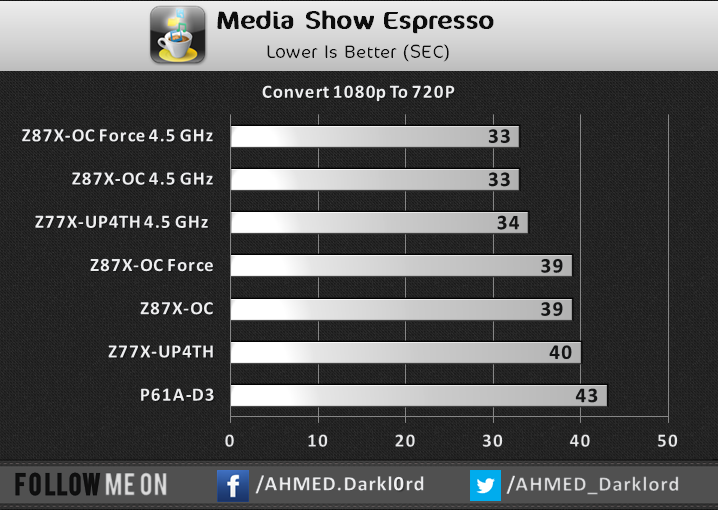

Cyberlink MediaEspresso

برنامج يُستخدم لتحويل الأفلام عالية الدقة HD ولكن المُختلف هنا أن هذا البرنامج يدعم المُعالج الرسومي أذا أردنا التحويل بأستخدام كلاً من المُعالج المركزي والرسومي ولكن بالطبع سنستخدم المُعالج المركزي فقط ويدعم تعدد الأنوية بالطبع الوقت الأقل هو الأفضل

هذه الأختبارات توضح بالفعل قوة المُعالج الحقيقية في برامج تصميم الجرافك CineBENCH 15

البرنامج من أنتاج شركة Maxon وهى الشركة المُنتجة لبرنامج C4D الشهير ويقوم البرنامج بعمل رندر لمشهد مُعد مسبقاً ليقوم بنسف العتاد الخاص بك ولذلك نتائجة دقيقه جداً عدد المُضلعات في هذا المشهد يصل إلى 300.000 مُضلع ويوجد أيضا أختبار لمكتبة Open Gl يستخدم هذا البرنامج في صنع الرسوم المُتحركة والأفلام ثلاثية الأبعاد النتيجة الأكبر هي الأفضل

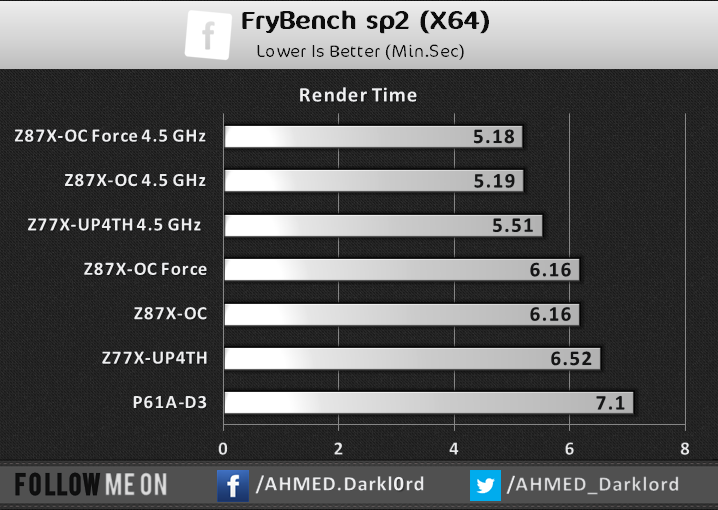

FryRenderإنتاج شركة Random Control ويقوم هذا البرنامج بأستخدام الأوامر لقياس قدرة المُعالج المركزى في التعامل مع الوسائط المُتعددة من خلال صورة عالية الجودة وبحجم كبير ولذلك الوقت الأقل هو الافضل

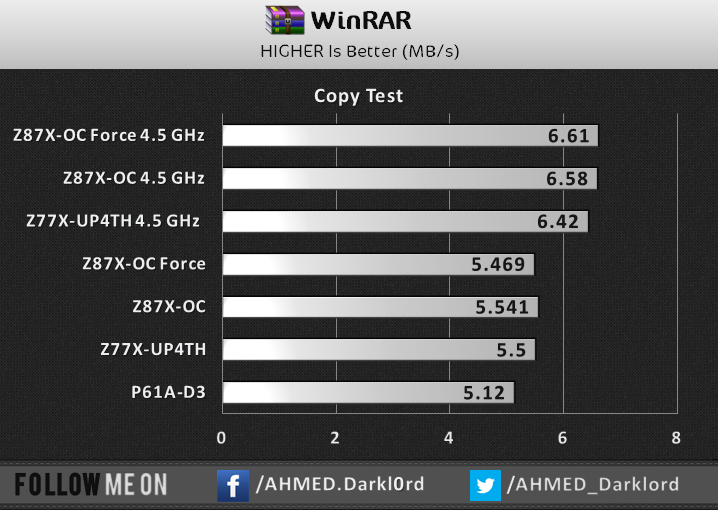

WinRAR

من منا لا يعرف برنامج الضغط الشهير Winrar يُستخدم البرنامج في ضغط الملفات لتوفير المساحات ويعتمد علي المُعالج المركزى النتيجة الأعلي هي الأفضل

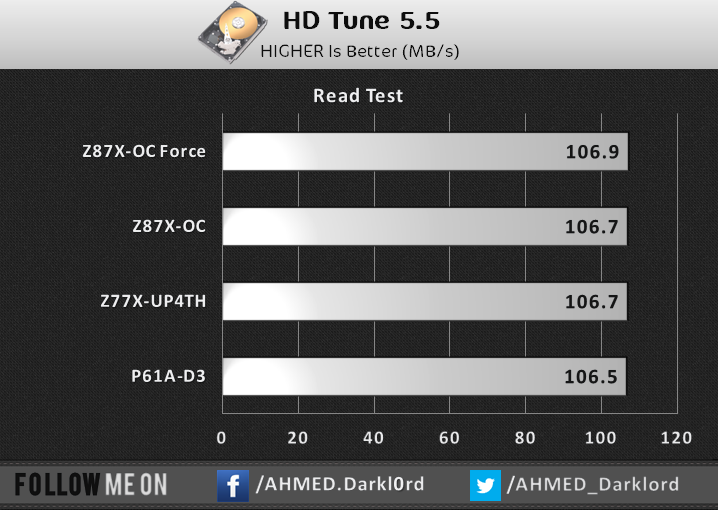

HD TUNE هنا يجب أن ترى كيف تتعامل اللوحة مع أقراص التخزين HDD من المُفترض ان يتم هذا الأختبار مع أقراص صلبة SSD لتوضح الفرق بصورة أكبر لذلك قم بأضافة هذا الأختبار كنوع من التجربه ولكن لا أتوقع أن أرى أي فرق في الأدء ربما مُستقبلاً قد نرى فرق

القسم الخاص بلأداء الرسومى (الشقوق الرسومية)

هنا أعلم ان المعالج الرسومى ضعيف ليوضع مع مُعالج 4670K ولكن الهدف هنا ليس أختبار بطاقة رسومية إنما هو أختبار تعامل اللوحة مع شقوق البطاقات الرسومية حيث أن اي اختلاف في النتائج سيظهر هنا سيكون بسبب الشقوق الرسومية الخاصه باللوحات لأن البطاقة ستكون ثابته المُعالج مركزي أيضا ً

3DMark

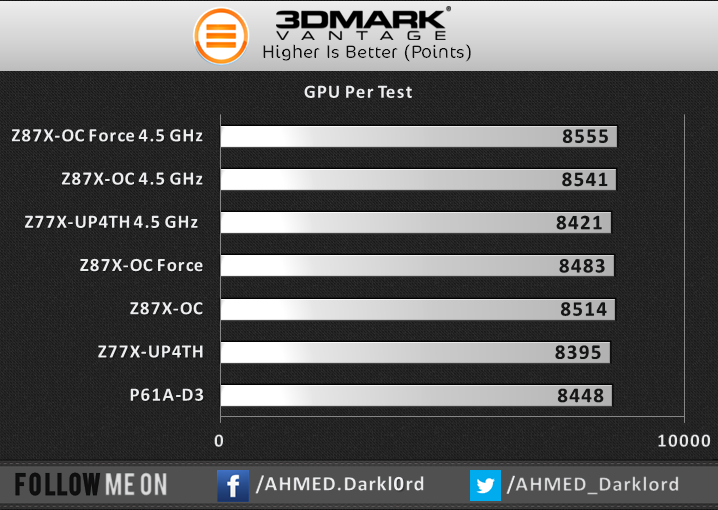

3DMarkVantage

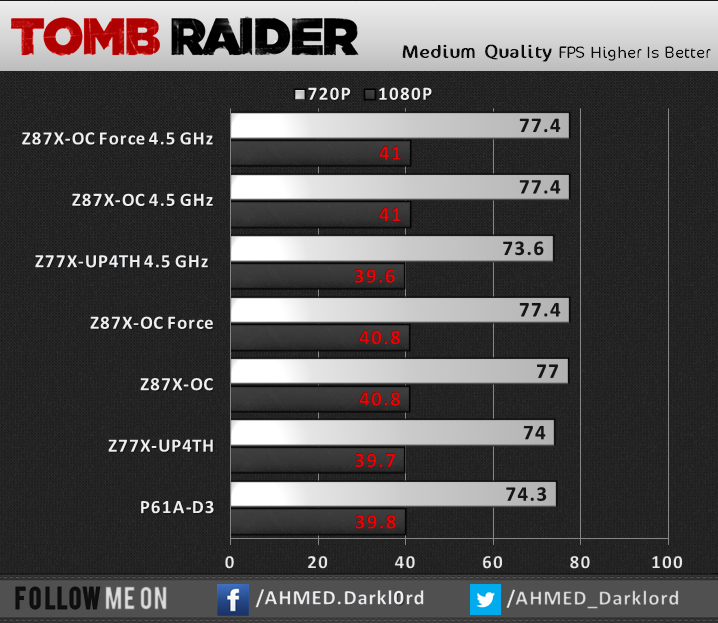

Tomb Raider

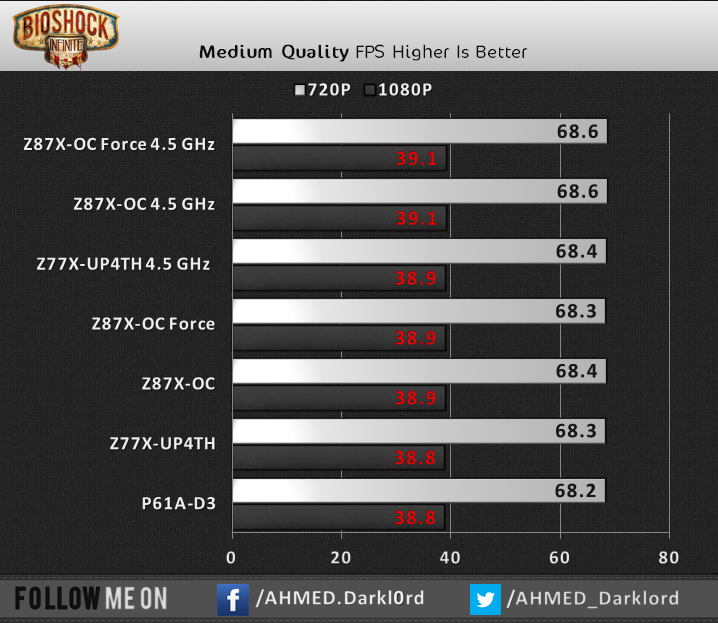

BioShock infinite

Hitman
