دائما تحاول شركة ASUS تقديم فلسفتها الخاصة في اللوحات الأم خاصة قطاع ROG الموجه للاعبين وهو ما سنراه اليوم و مزيج مختلف مع لوحة B860-G من فئة STRIX المخصصة للاعبين بداية من منفذ THunderbolt 4.0 في هذه الفئة و تقنيات Dolby للبطاقة الصوتية لتجربة أفضل للاعبين ومشاهدي المحتوي بشكل عام ، اللوحة تأتي باللون الفضي و تناسب التجميعات المميزة باللون الأبيض بشريحة B860 التي تأتي لتقدم للمستخدم دعم PCI-E 5.0 للبطاقات الرسومية الجديدة و منفذ M.2 من نفس النوع مع منافذ USB 4.0 التي نراها لأول مرة في هذه الفئات المتوسطة ، اللوحة تدعم ذواكر DDR5 بتردد 9066MT/s مع دائرة طاقة قوية بعدد مراحل طاقة يصل إلى 18 مرحلة للطاقة بقدرة 80 امبير مما سيجعلها مناسبة للمعالجات حتي معالج Core Ultra 9 285K ، وبالتأكيد هذا الأصدار يملك Wifi 7 وهو احدث طرق التوصيل المتاحة حاليا ، لندخل إلى الأعماق مع لوحتنا اليوم !
لوحات Z890 و B860 الجديدة وما تقدمة للمستخدم
لوحات Z890 تأتي لتقدم الكثير من المنافذ بداية من منافذ USB 4.0 التي ستكون تقليدية من الأن في هذا الجيل و مرورا بتقديم عدد كبير من وحدات M.2 يتفوق علي اللوحات السابقة و بالطبع عدد منافذ أكبر يمكن الحصول عليها كما سنري في كل لوحة فكل شركة ستختار ما تريد تقديمة بعدد المسارات الكبيرة المقدم اليوم و الذي سينافس AMD في لوحاتها وربما يتغلب عليها فبشريحة واحدة تقدم انتل كل ما لديها هنا ، ايضا لوحات B860 أصبح فكرة وجودة منفذ PCI-E 5.0 هو امر اساسي مع وحدة M.2 من نوع PCI-E 5.0 و كذلك سنجد منفذ USB 4.0 بكل سهولة في معظم اللوحات عالية الأداء في الفئات السعرية المتوسطة و بالتأكيد لا تدعم لوحات B860 كسر السرعة للمعالجات ولكنها تدعمة للذواكر.
معالجات الجيل الخامس عشر الجديدة !
اكثر ما يميز الجيل الخامس عشر هو التحسينات الجديدة التي جعلته أكثر كفاءة كهربيا و أداء أفضل مع أستخدام دقات تصنيع صغيرة للغاية حسب كل جزء في المعالج مما جعلة يقدم حرارة و سحب طاقة ممتازين لأول مرة منذ فترة كبيرة لذلك المشتريين الجددد المفضلين لمنصات Intel سيحصلون علي تجربة أفضل .
صندوق التغليف الخاص باللوحة والمُحتويات

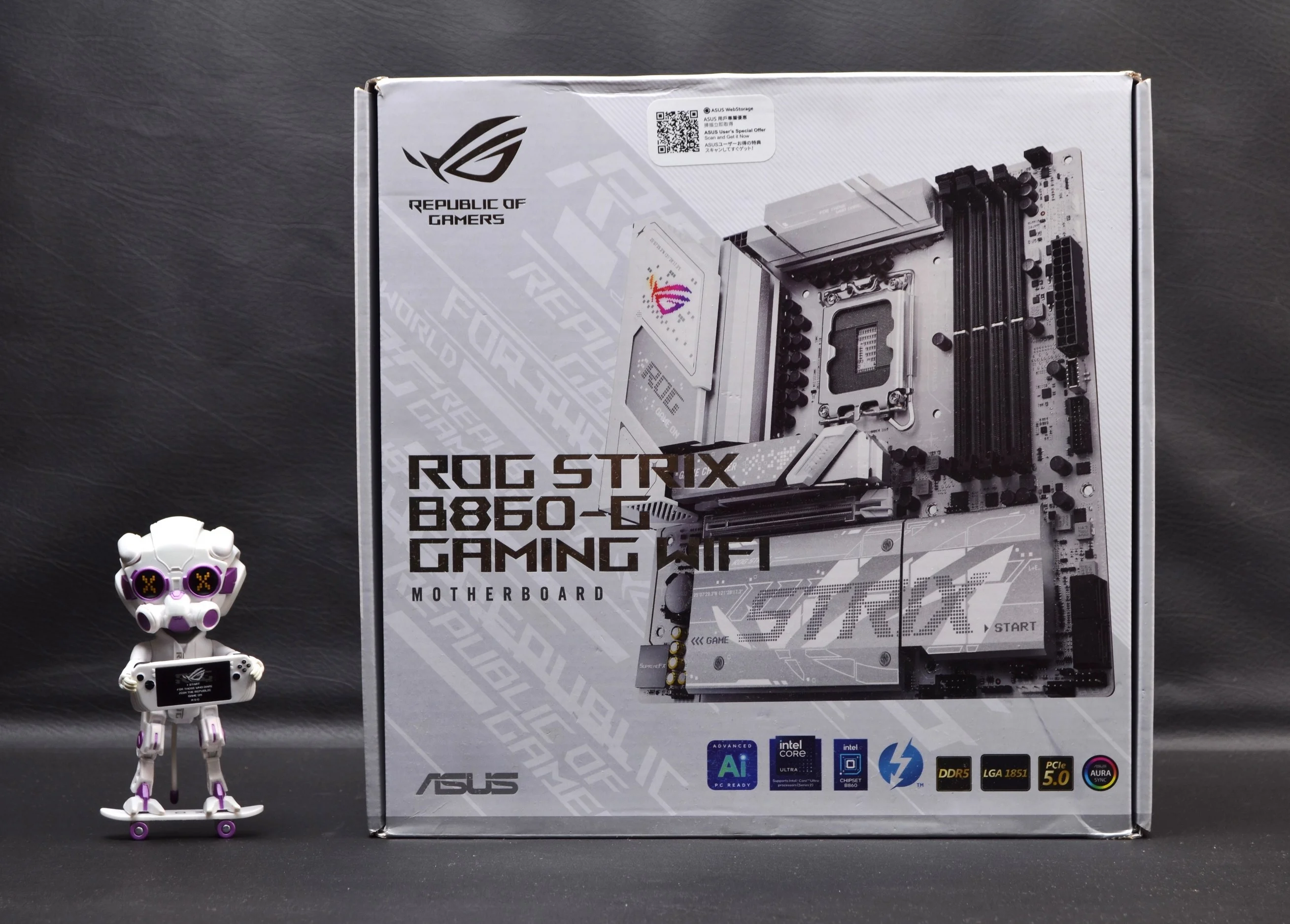

صندوق التغليف بالحجم التقليدي ولكن باللون الأبيض في لوحتنا اليوم ، مع الكثير من شعارات Intel و إسم اللوحة بشكل واضحة للمستخدمين و تصميم أنيق للوحة بكل تأكيد ، فى الخلف ستجد كل ما تريد معرفتة عن اللوحة والتقنيات أيضاً يمكن تكبير الصورة لتتفحص بنفسك كافة المميزات الخاصة باللوحة والتي سنشرحها أثناء أستعراض اللوحة

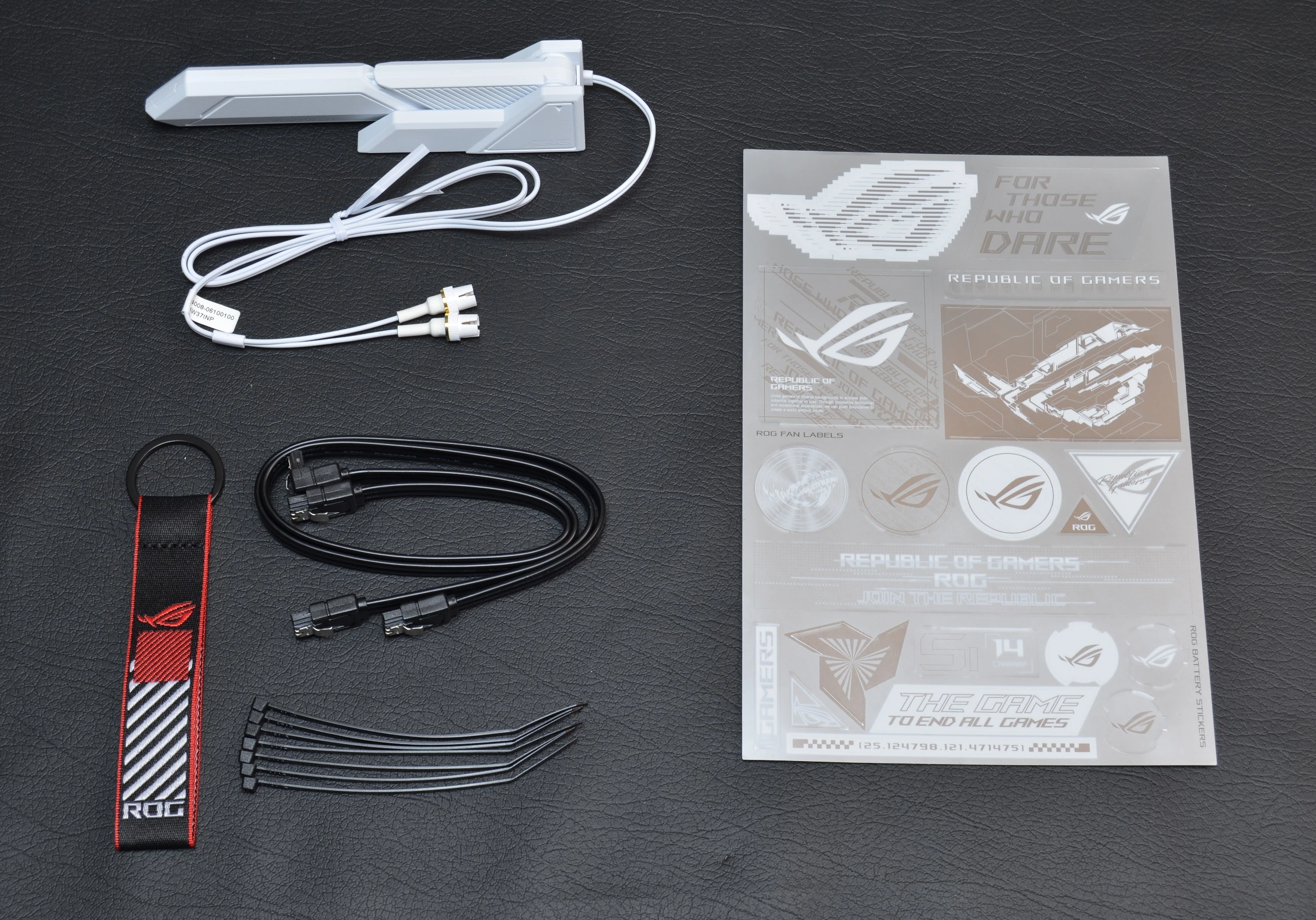

المُلحقات الخاصه باللوحة
الملحقات التى تأتي مع اللوحة مميزة وهي :
- 2x SATA6GB/s Cables باللون الأبيض لتتماشي مع اللوحة

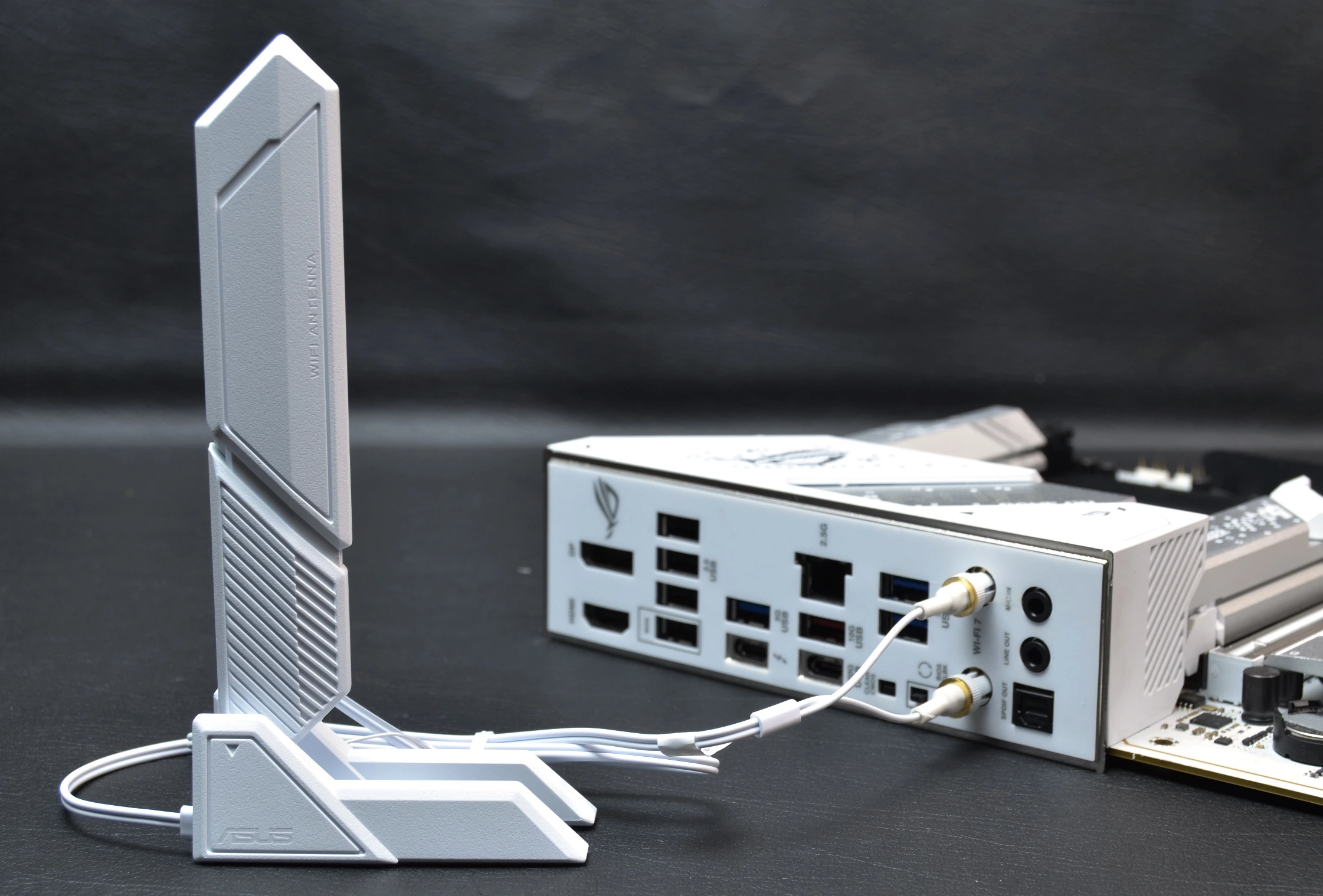

- مقوى الإشارة لبطاقة الـ Wifi و BT
- سلسلة مفاتيح بشعار ROG، وهو أمر مميز بكل تأكيد
- أحزمة الربط البلاستيكية او المعروفة باسم Zip Ties
- ملصقات للصق علي العتاد الخاص بك بشعارات ROG
- دليل المُستخدم الورقي ولم يعد هناك قرص مرن للتعريفات فقد انتهي هذا الزمن

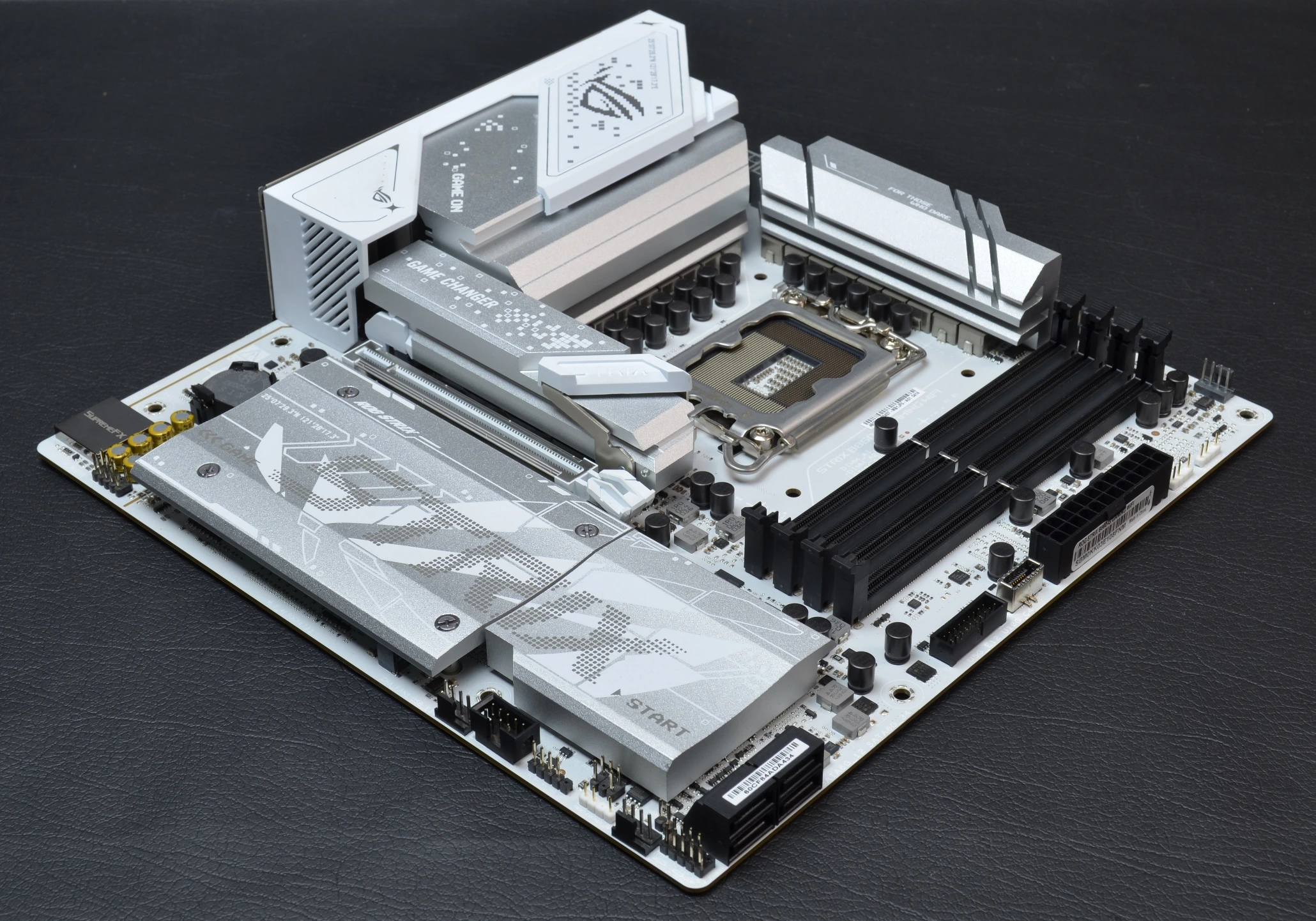

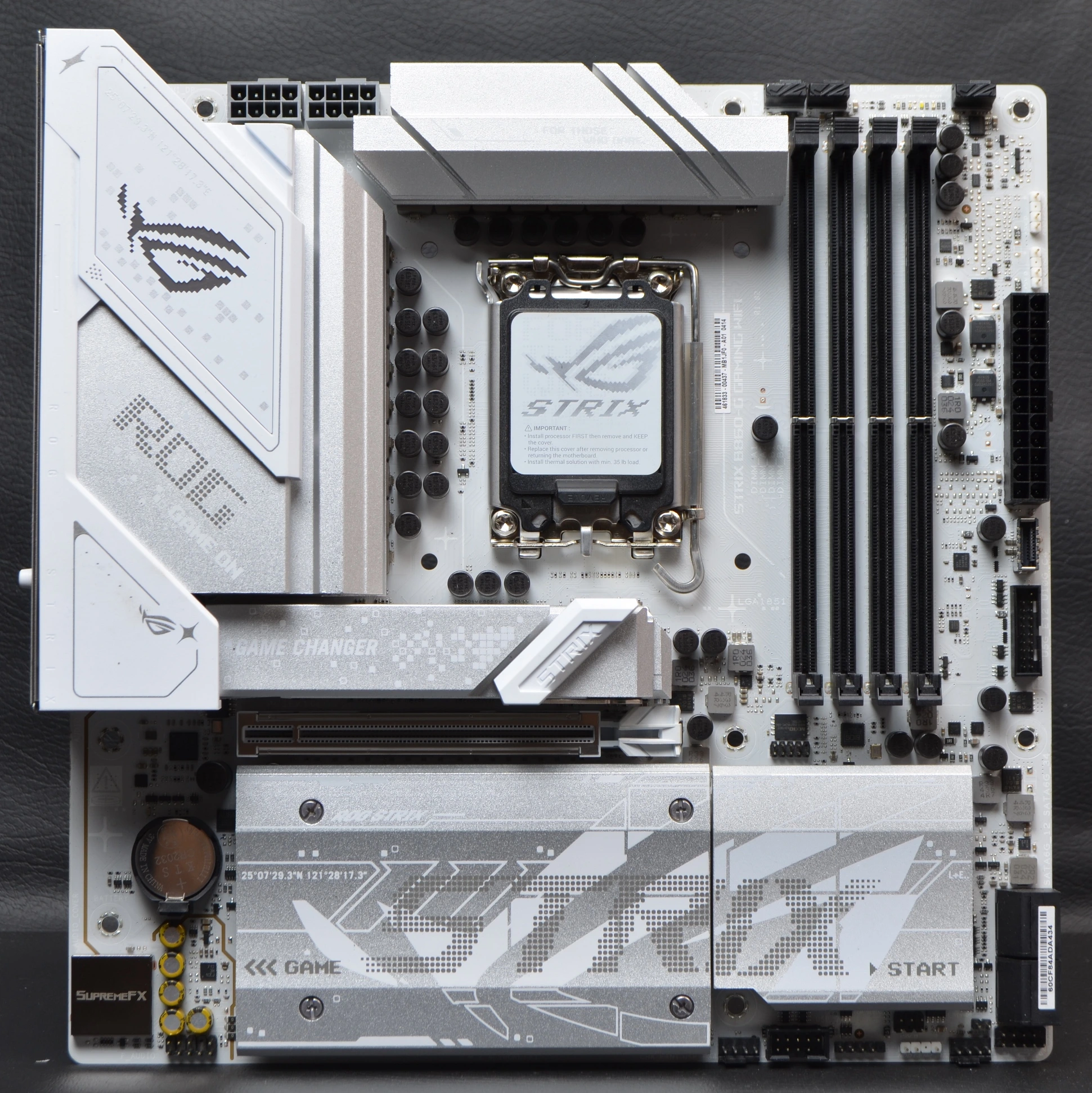

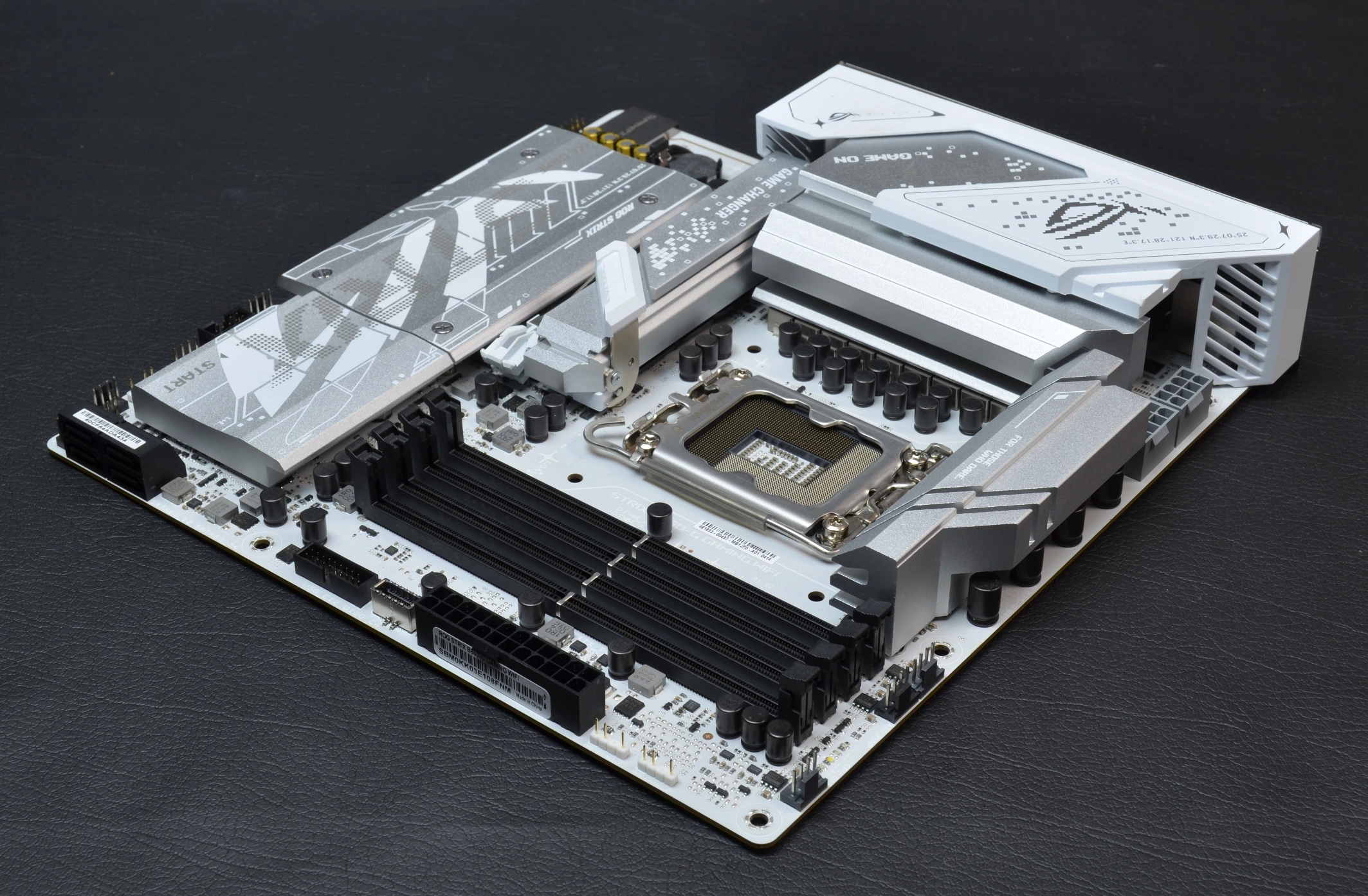

لوحتنا ونظرة عامة وعدد المراوح
5 منافذ للمراوح على اللوحة من النوع الهجين كلوحة للفئة المتوسطة هو امر مميز بكل تأكيد و يعتبر كافي، و مستشعرات حرارة كثيرة على كافة أجزاء اللوحة لتقدم بذلك اللوحة التحكم الكامل في المراوح ، أيضاً جميع المنافذ علي اللوحة يمكنها تشغيل المضخات المائية حتى 12 وات وبقدرة 1A وهو رقم كافي لهذه الفئة فلا يتوقع ان تحتاج إلي قدرة أكبر ولكنها ملحوظة مهمة لك إذا كنت ستشتري تبريد مائي مفتوح المصدر لتختار مضخة مناسبة لهذه القدرة ، نظام الإضاءة الخاص باللوحة هو ARGB و لوحتنا تملك 3 منافذ Addressable RGB سنتعرف عليهم بالتفصيل في الأجزاء القادمة .

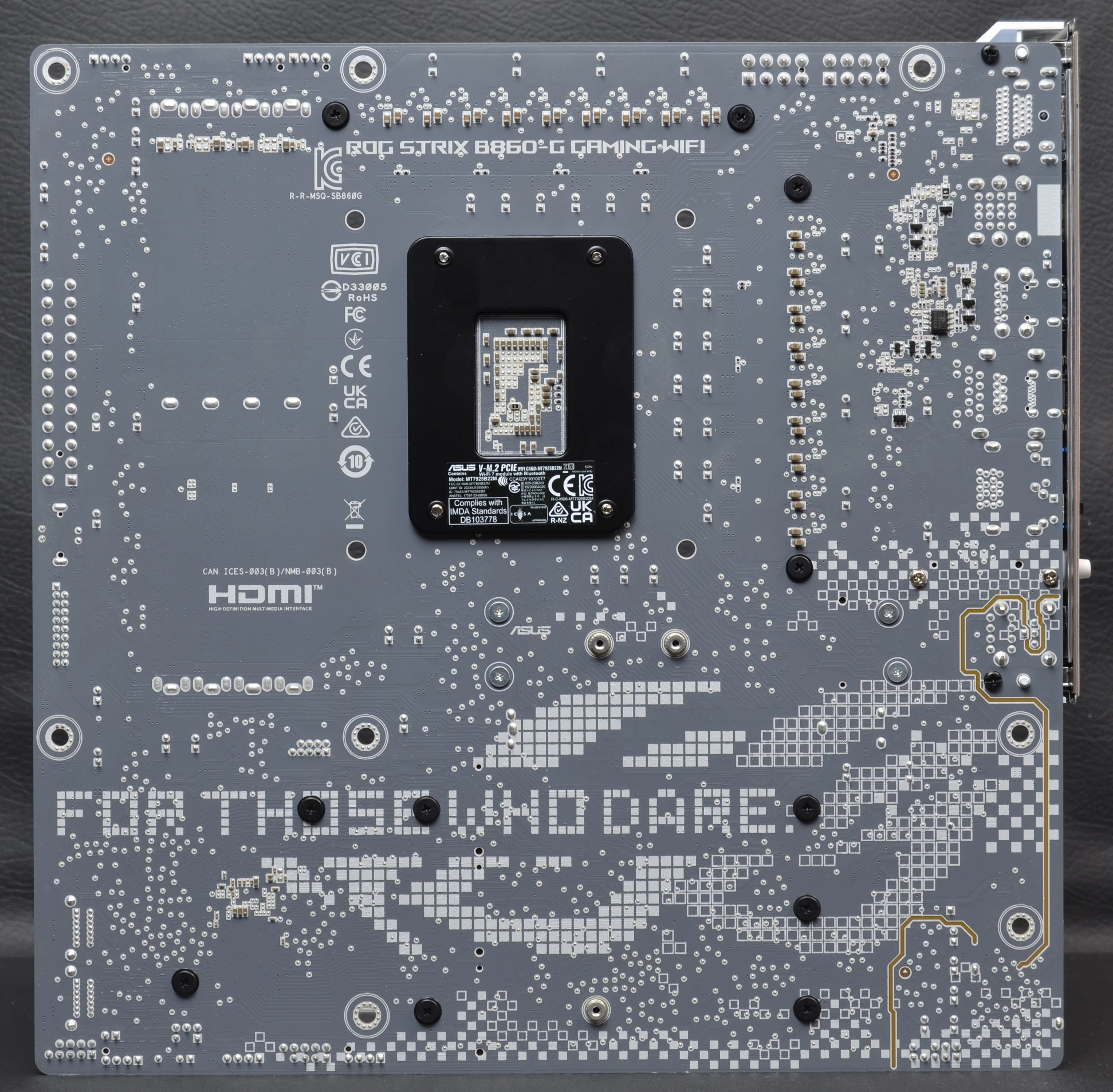

اللوحة الخاصة بنا من الخلف حيث يوجد الكثير من المكونات الكهربية ، لوحة الدوائر المطبوعة تأتي بعدد 8 طبقات لتتحمل اللوحة بذلك كافة المشتتات الهوائية ثقيلة الحجم و بحجم mATX لتناسب جميع صناديق الحاسب المختلفة مع لون رمادي من الخلف يجعلها ممتازة في هذا الأمر! و بالطبع نري منطقة الذواكر و طريقة SMT المعروفة لتقليل شوشرة الإشارة للذواكر

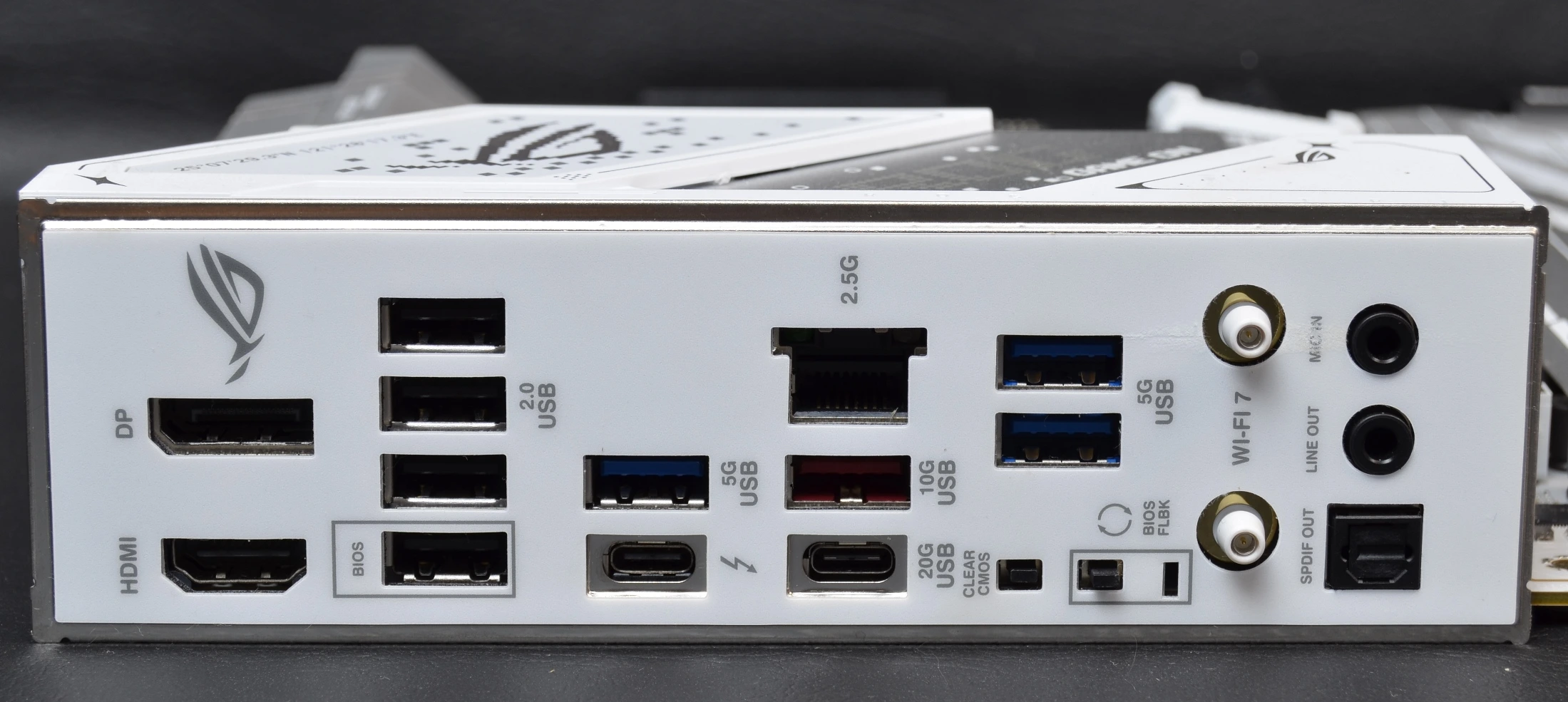

لوحة المنافذ الخلفية و لوحة مليئة بالمنافذ الكثيرة و باللون الأبيض و المنافذ باللون الأسود لنتعرف عليهم
لوحة المنافذ الخلفية (تأتي مدمجة على اللوحة )
- منافذ التوصيل DP و HDMI
- أربعة منافذ USB 2.0 باللون الأسود و المنفذ الأخير الخاص بتقنيات شحن البايوس
- منفذ USB 3.2 Gen 1 بسرعة 5Gb/s باللون الأزرق
- منفذ Thunderbolt 4.0 و USB 4.0 بواجهة Type-C بسرعة 40Gb/s أيضا هذا المنفذ يدعم تقنيات عرض Dp 1.4a
- المنفذ الخاص ببطاقة الشبكة INTEL® I226-V2.5 Gb/s
- منفذ USB 3.2 GEN 2 بسرعة 10Gb/s باللون الأحمر
- منفذ USB 3.2 GEN 2×2 بواجهة Type-C و سرعة 20Gb/s و يدعم تقنيات عرض الصورة
- منفذين USB 3.2 Gen 1 بسرعة 5Gb/s باللون الأزرق
- ازار تفعيل تقينات شحن الـBios و المعروفة بإسم BIOS FLBK و Clear Cmos لمسح إعدادات البايوس
- منفذ بطاقة Wi-Fi 7 الخاصة بتركيب مقوي الإشارة علي اللوحة
- منافذ البطاقة الصوتية ALC1220P مع وجود منفذ Optic
منافذ Thunderbolt 4.0 بسرعة 40Gb/s و الحماية الكهربية المتكاملة

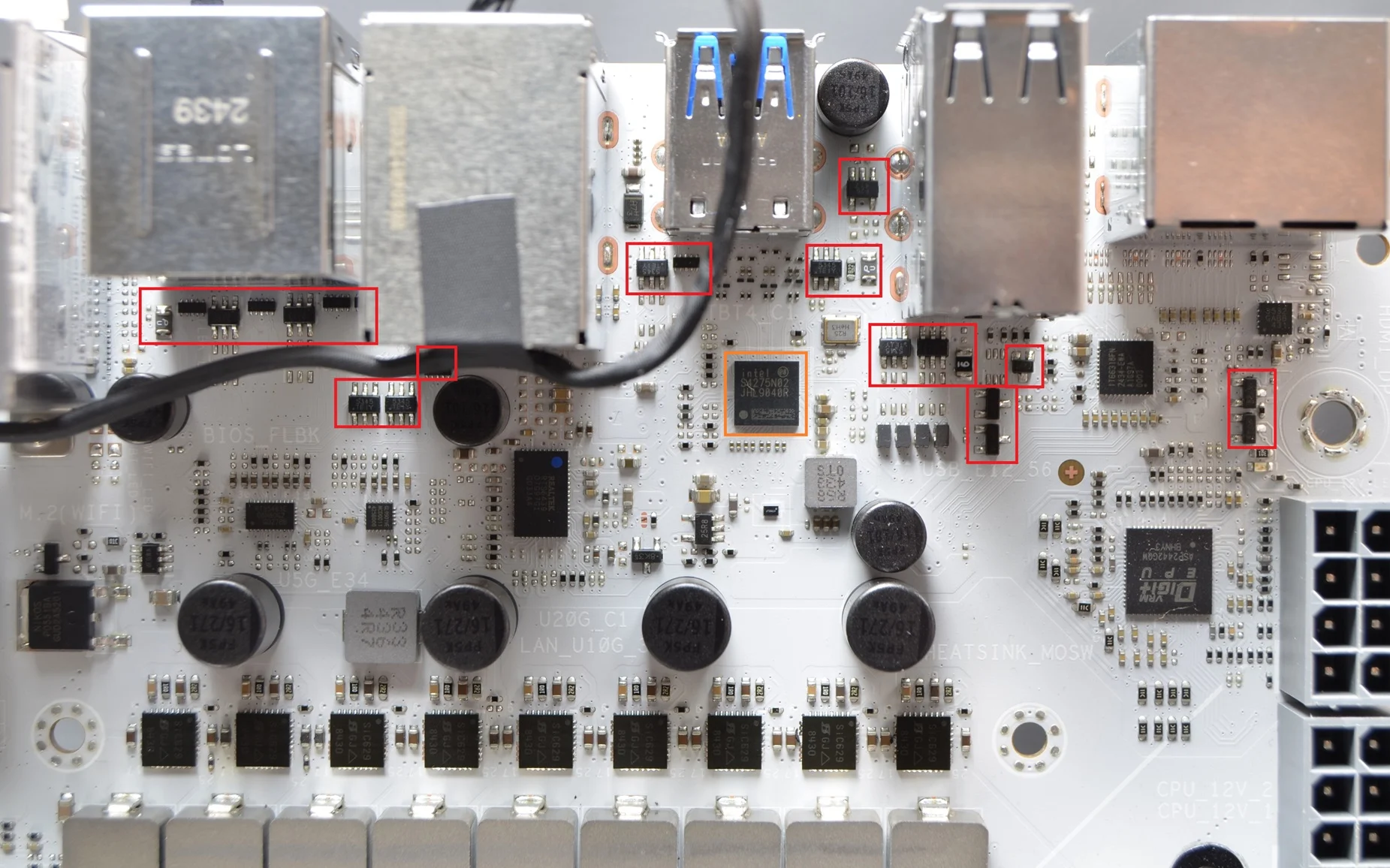

أحد مميزات لوحات B860 و معالجات Intel الجديدة هو وجود منفذ USB 4.0 داخل المعالج ولكنة يحتاج إلي متحكم خارجي لتقديم قدرات TB 4.0 او USB 4.0 و أختارت الشركة هنا استخدام متحكم JHL9040R لتقديم قدرات USB 4.0 و Thunderbolt 4.0 مع دعم تقنيات عرض الصورة كانها منفذ Dp 1.4a وهي إضافة يستحقها المستخدم بكل تأكيد خاصة مع تطور حلول التخزين و الشاشات الأحترافية التي تستخدم هذه المنافذ ، أيضا حماية ضد الكهربة الأستاتيكية أو الساكنة و الكهربة الزائدة :- منفذ بطاقة الشبكة LAN ومنافذ الـUSB مزودة بحماية ضد الكهربة الأستاتيكية ESD كيف ؟ من خلال مُتحكمات HI-ESD والتى تظهر في الصورة في الأعلي وهي تلك القطع الصغير المستطيلة خلف المنافذ مباشر باللون الأحمر أيضاً هناك الكثير من المتحكمات الأخرى في خلف اللوحة
INTEL JHL9040R : المتحكم الخاص بتقديم مميزات Thunderbolt 4.0 للتعرف علي الأجهزة و يقوم أيضا علي إعادة القيادة للإشارة للمسارات لتقنيات USB 4.0 بسرعة 40Gb/s و تحتوي لوحتنا علي متحكم واحد فقط منة
RTS5463E : المتحكم المسؤل عن تقديم الطاقة لمنفذ Type-C للهواتف الذكية و التحكم بها لمنفذ Type-C بسرعة 20Gb/s
RTS5439 : المتحكم المسؤل عن تقديم الطاقة لمنفذ Type-C للهواتف الذكية و التحكم بها
رقاقات GL850g : تستخدم هنا كموزع لمنافذ USB 2.0 الموجود علي لوحة المنافذ الخلفية
البطاقة الصوتية ALC1220P و تعديلات شبه إحترافية إستثنائية في فئتها للاعبين مع دعم Dolby Atmos !

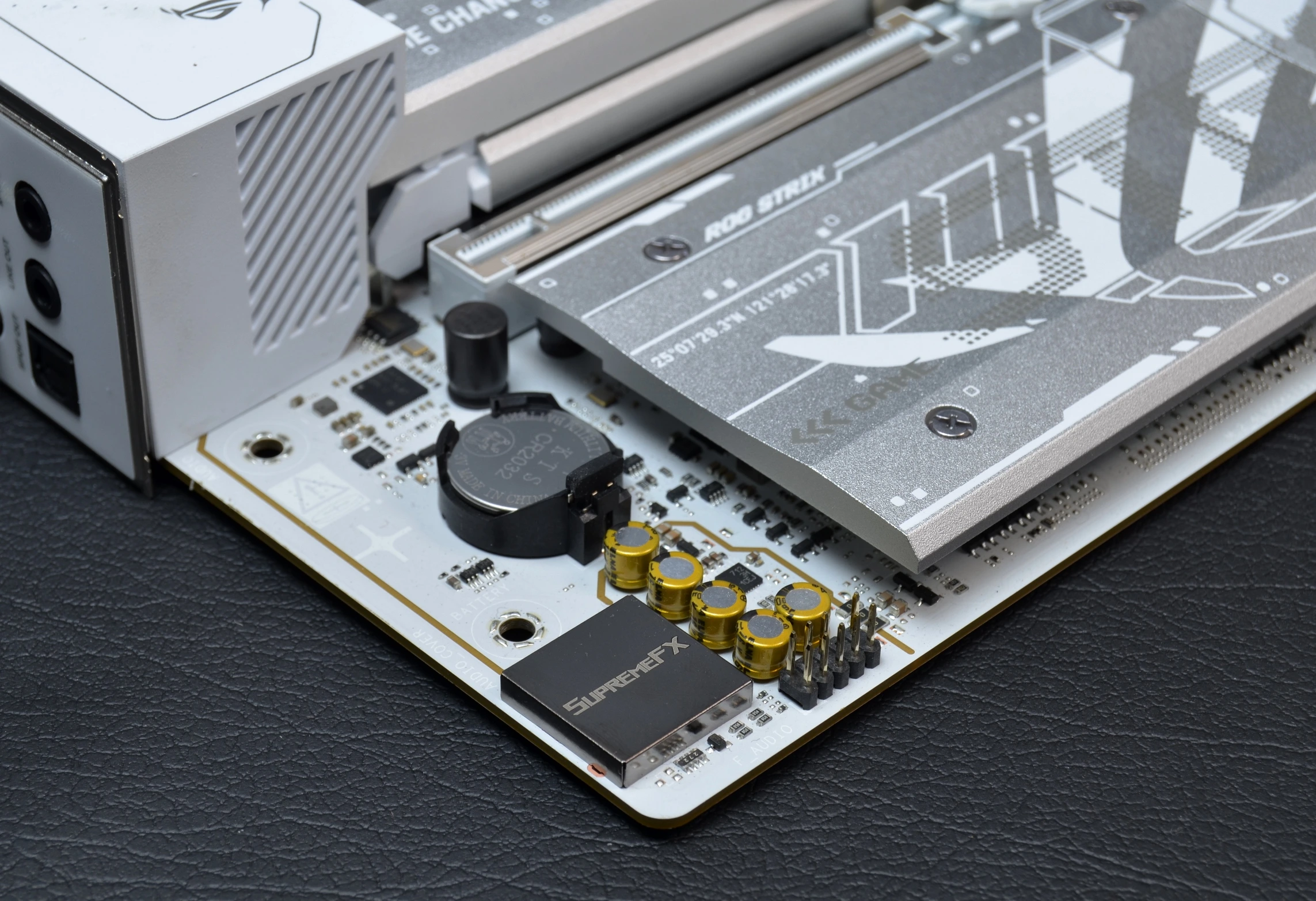

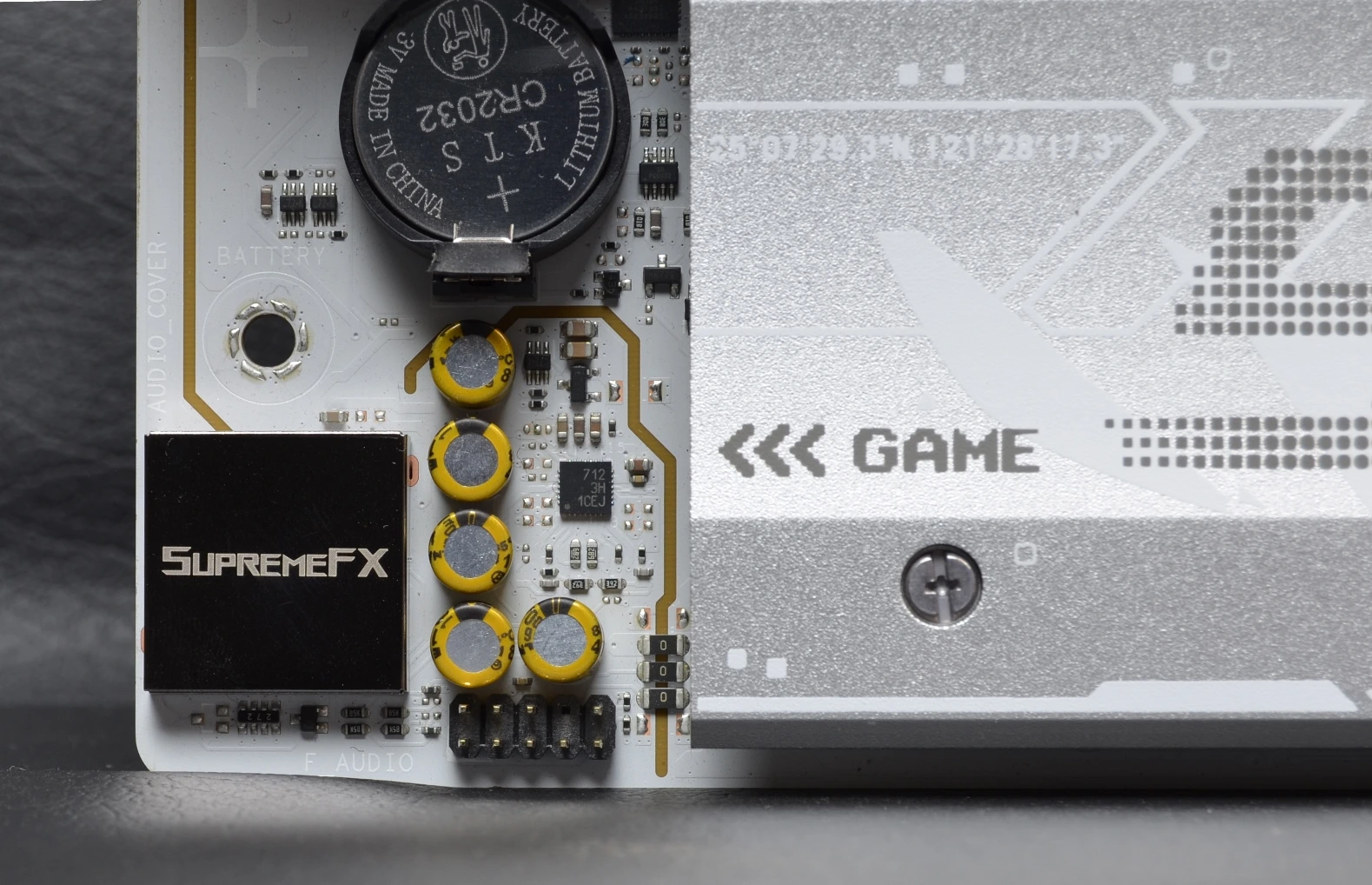

البطاقة الصوتية ALC 1220P من شركة Realtek تدعم تعدد القنوات السمعية حتى 7.1 أيضاً البطاقة تأتي ببعض التدعيمات التي قامت بها الشركة من مكثفات صوتية يابانية من شركة Nippon باللون الذهبي لمزيد من النقاء الصوتى و لا تنسي ان بطاقة ALC 1220 تملك مضخم صوتي متغير حتى 600 اوم لتشغيل السماعات الأحترافية وهو ما يعد ميزة ممتازة مستقبلية ولكن شركة ASUS لم تكتفي هنا بذلك
أضافت الشركة مضخم صوتي خارجي بقدرة 600 اوم وهو Savitech SV3H712 و الذي يقدم الصوت من خلال المنافذ الأمامية لصندوق الحاسب الخاص بك ولذلك هو إضافة مميزة للحفاظ علي قوة صوت ممتازة و بالطبع هذه الإضافات حتي وإن لم تكن علي مستوي جمهور Audiophile إلا إنها إضافات نادرة في هذه الفئة السعرية من باقي الشركات
البطاقة الصوتية الخاصة بنا و أحد التدعيمات التى قامت بها الشركة هو فصل القنوات الصوتية وعزل البطاقة عن دائرة اللوحة لتمنح البطاقة نقاء أفضل للصوت أيضاً المسار باللون المختلف امامكم يوضح الفصل الحادث بين مكونات اللوحة و الجزء الخاصة بالبطاقة الصوتية كذلك درع الحماية علي البطاقة الصوتية نفسها للحماية من التداخل الكهرومغناطيسي
برنامج Dolby Access لتجربة صوتية فريدة داخل الألعاب
تقنيات Dolby Acess هنا تأتي مع اللوحة بصورة مجانية وهي إضافة ممتازة و سيعطي تجربة صويتة مميزة للغاية مع امكانيات تحكم رائعة للمستخدم ، أيضاً هنا يوجد اكثر من تخصيص سواء لسماعات الرأس او حتى انظمة المسارح المنزلية Home Theaters ، يوفر البرنامج الكثير من الإمكانيات التى يجب ان تتفحصها بصورة مفصلة عن طريق موع Dolby

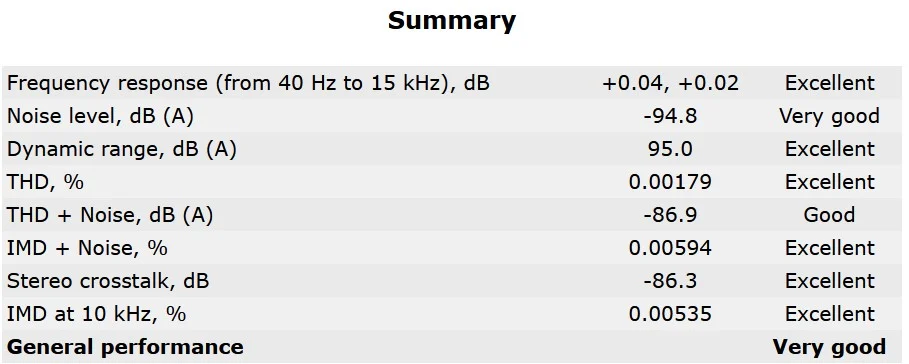

تقييم دائرة الصوت
تقييم جيد جداً ت في الاختبار والتجربة الصوتية جيدة جدا بالفعل و اداء جيد جدا مع هذه التدعيمات

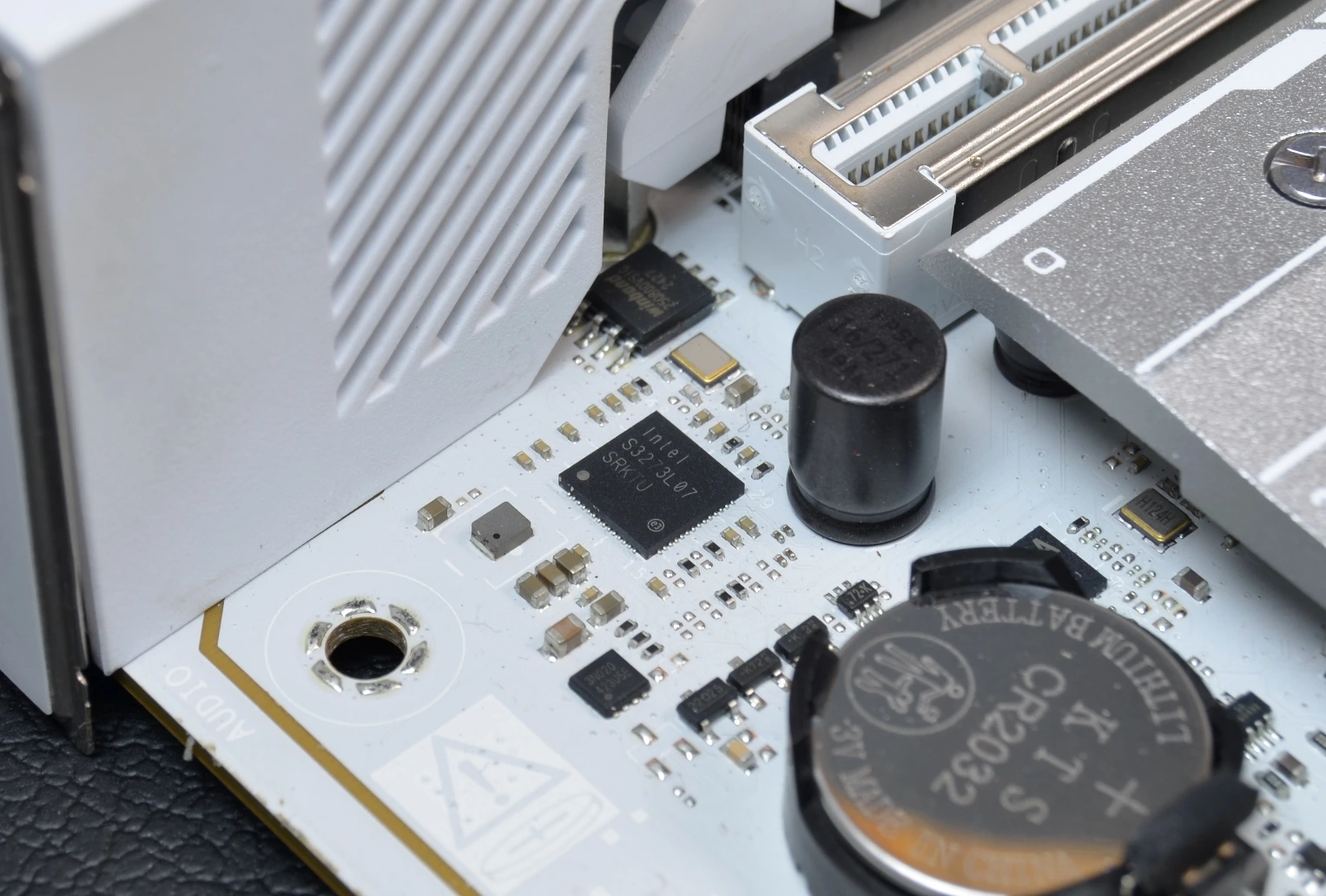

بطاقة INTEL® I226-V بسرعة 2.5Gb/s
لوحتنا مزودة بمتحكم شبكة واحدة هو Intel I226-v بسرعة 2.5Gb/s ، البطاقة مزودة ببرنامج للتحكم بها و أعطاء أولوية للألعاب الأونلاين مقابل باقي التطبيقات أيضاً يمكنك وضع أولويات لهذا المتحكم من خلال البرنامج الملحق ضمن البرامج المرفقة علي اللوحة مما يعطي سهولة ااكثر في التحكم في البطاقة الشبكية
برنامج GAME FIRST وهو ممتاز للتحكم في الشبكة و إعطاء الأولوية للألعاب بشكل تلقائي كما تري و تخصيص الأولوية القصوى لها وهو شيء مفضل بكل تأكيد هذا البرنامج يأتي لينافس متحكمات Killer و البرامج الأخرى من باقي الشركات و تقول اسوس انه يستخدم الذكاء الأصطناعي في هذا الأمر .
البطاقة الشبكية Mediatek MT7925 WiFi 7 و Bluetooth V5.4
البطاقة الشبكية اللاسلكية Mediatek MT7925 لتقديم تقنيات WIFI 7 الأحدث علي الأطلاق والتي يمكنها العمل بسرعة نقل تصل إلى 2.9Gbps ومزودة أيضاً ببطاقة Bluetooth V5.4 ، الجزء في الأسفل يملك لاصق لتثبيت مقوي الأشارة وهو بحجم متوسط وقوة 5dp ومجال تقوية ثنائي
المنطقة الخاصه بالمُعالج ودوائر الطاقة

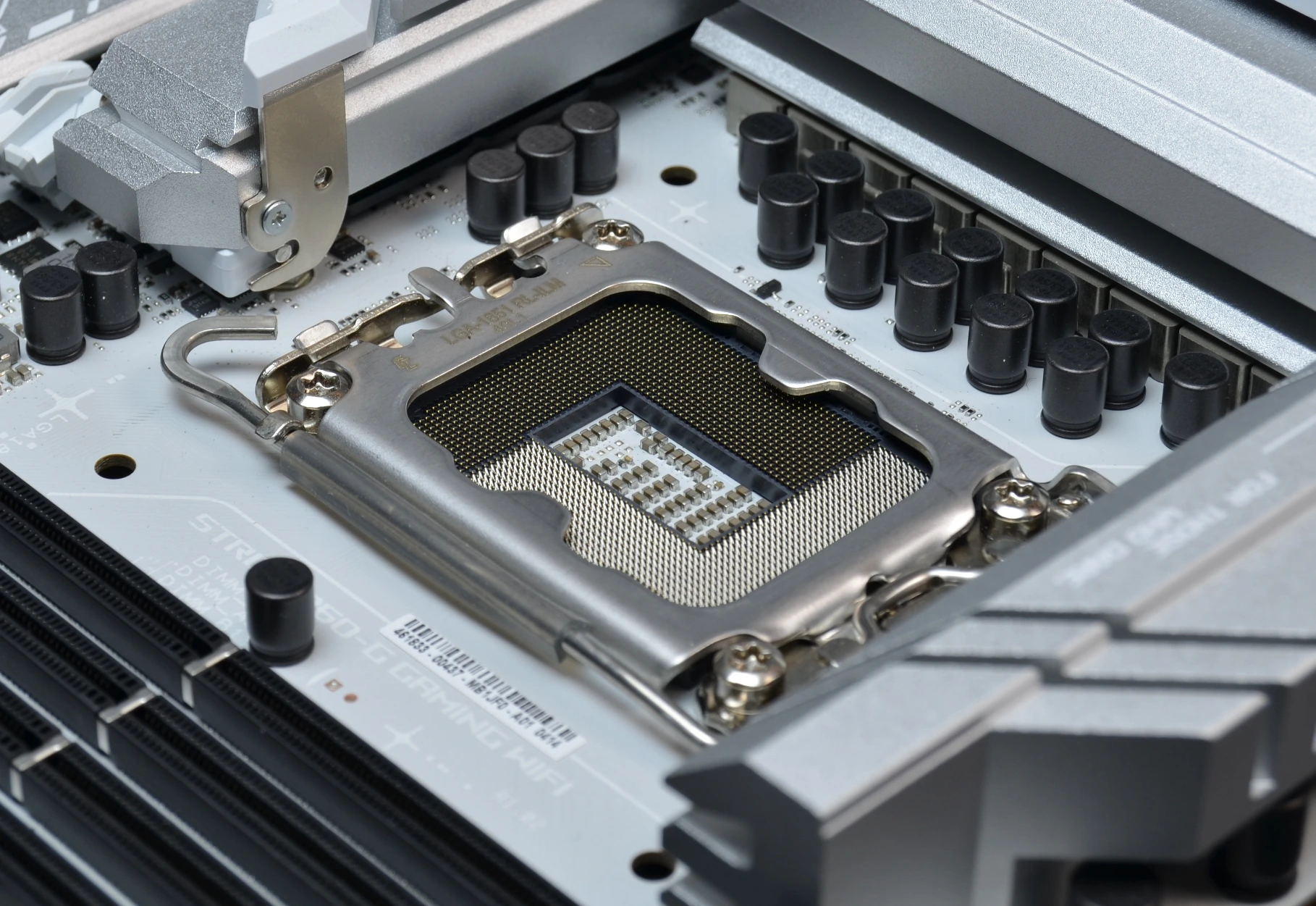

14+1+2+1 مرحلة من دوائر الطاقة وسنتعرف عليهم لاحقا ! و تبريد يبدو ضخم من قطعتين سنقوم بشرحة شرح مفصل في الأجزاء القادمة ، اللوحة تحمل مقبس LGA 1851 من نوع LGA والخاص بمعالجات Intel من الجيل الخامس عشر
المقبس المستخدم علي لوحتنا اليوم من انتاج شركة Lotes ! وهو من نوع RL-ILM او Reduced Load والذي لا تحتاج بعدة إلي شراء اي شيء فهو يوزع الضغط علي جميع الأجزاء الخاصة بالمعالج دون مشكلة .

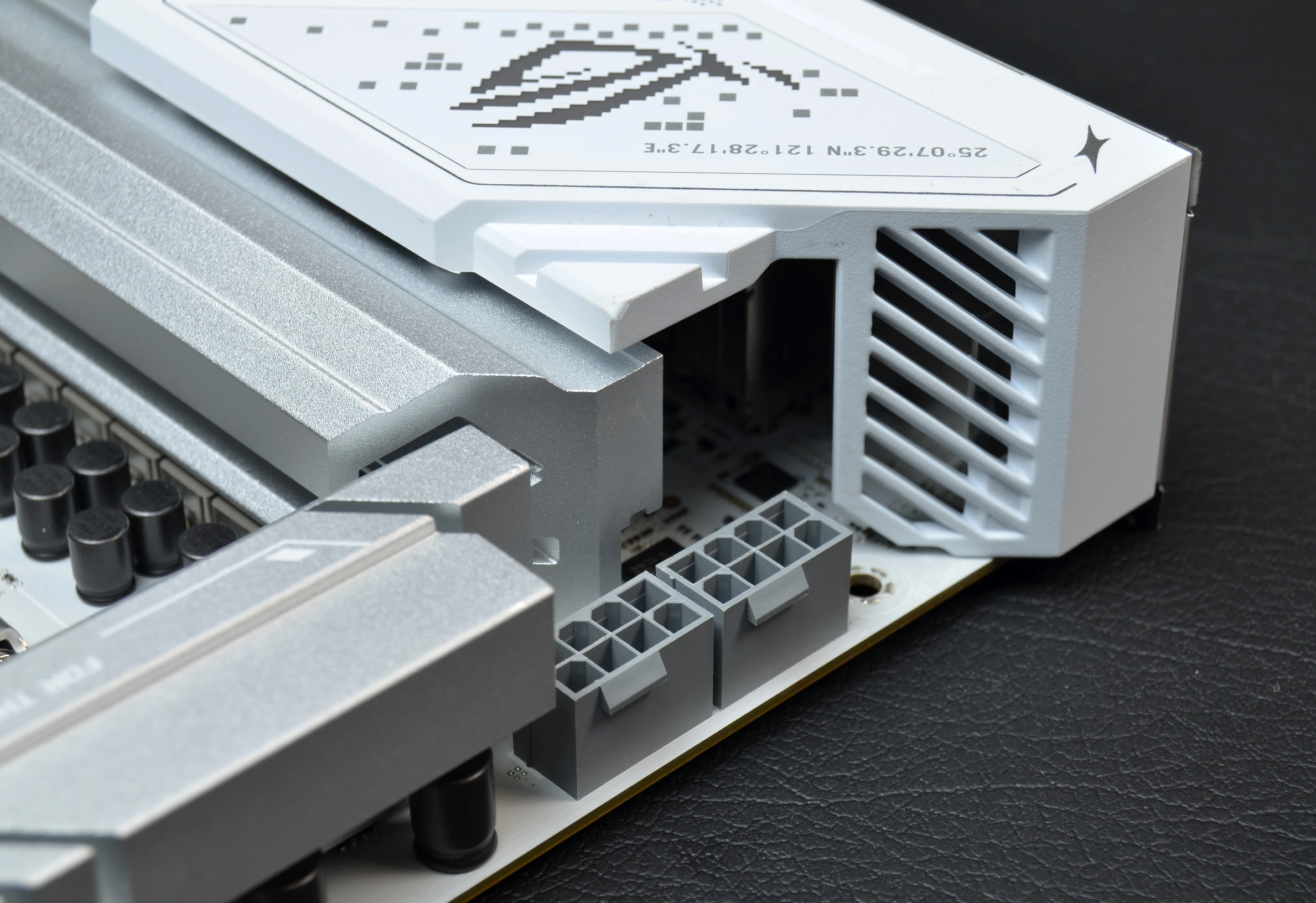

وكما نرى منفذين للطاقة ATX 8-pin يستطيع المنفذ الواحد مد المُعالج بـ 336 وات تقريبا مما يعطي المعالج الخاص بنا كمية كافية من الطاقة لاي كسر سرعة تريدة حتي من خلال منفذ واحد رغم ان لوحتنا لا تدعم كسر السرعة ، ايضاً تري الكثير من الفتحات لزيادة مساحة السطح و سنتعرف علي هذا الجزء بالتفصيل

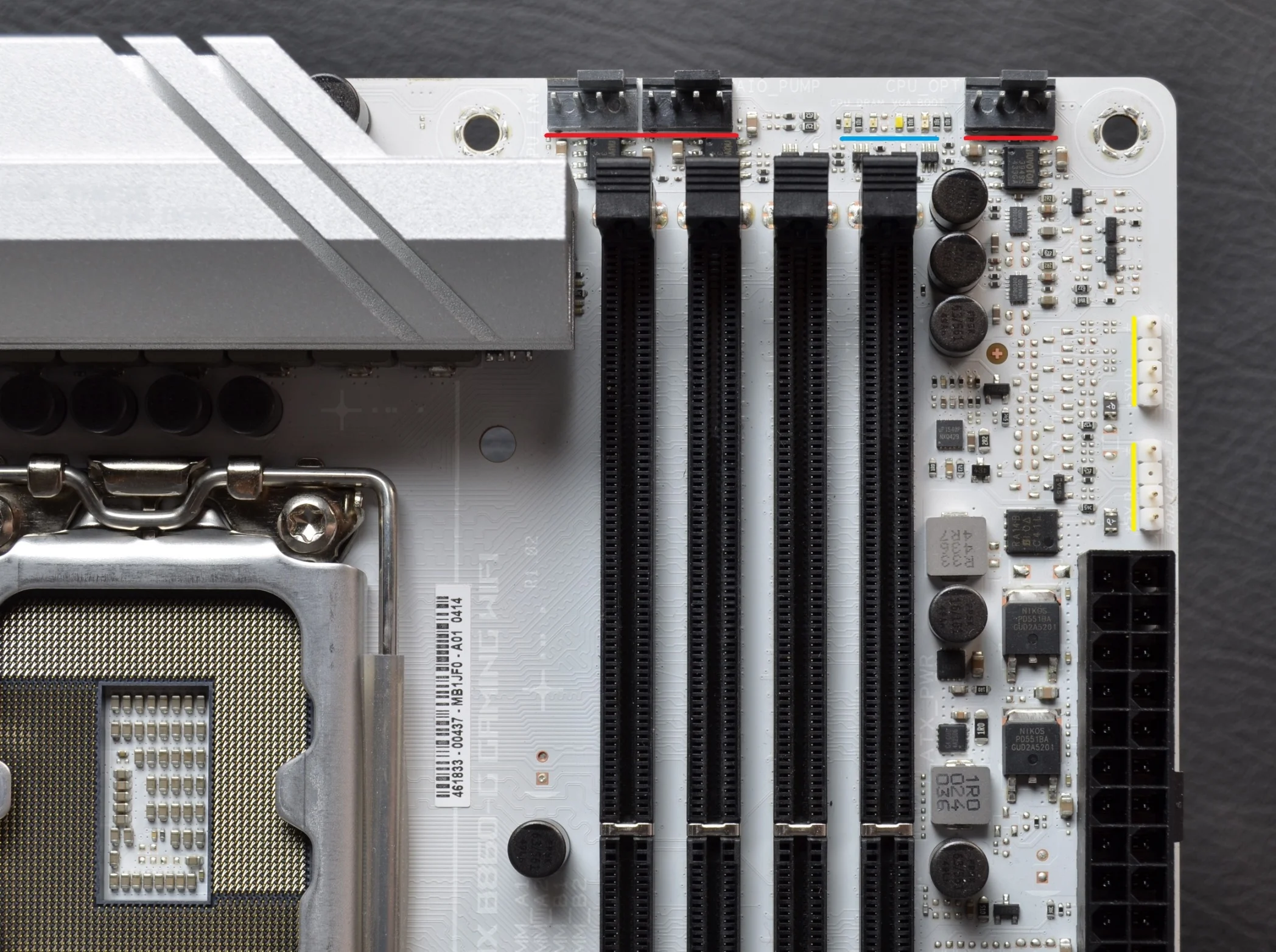

المنطقة الخاصة بالذواكرRAM
تدعم اللوحة خاصية Dual CHANNEL وذواكر DDR5 بتردد 4800MHz حتي 9066MHz وبحجم 256 GB وتدعم بالطبع تقنية XMP 3.0 و EXPO الجديدة و بالطبع كسر السرعة سيختلف حسب الذواكر المستخدمة خاصة ان اللوحة تدعم ذواكر CUDIIMM الجديدة وهذه الشقوق تستخدم تقنيات SMT لتقليل التداخل بين الإشارات .
منفذ 24Pin والذي كنت اتمني ان يكون تصميمة بزاوية 90 درجة لشكل جمالي أفضل
منافذ المراوح : ثلاثة منافذ أعلي منطقة الذواكر وهو امر ممتاز فتصميم المنافذ علي الأطراف يجعل عملية تنيظيم الأسلاك بصورة جيدة جدا وسهلة للمستخدم ايضاً هذه المنافذ جميعها تدعم التبريدات المائي و الهوائية و من النوع الهجين الذي يمكنة التحكم عن طريق عدد اللفات او الفولتية و قدرة 1A لكافة المنافذ
منافذ ARGB من الجيل الثاني : وهو النوع الأكثر تكلفة من تقنيات الـ RGB لانة يتيح للمستخدم التحكم في كل لمبة بمفردها مع الحصول علي تأثيرات كثيرة مميزة للقطع التي تستخدمة وهذا هو المنفذ الأول و الثاني
لمبات الخطأ التقليدية : اربع لمبات للإضاءة توضح المشكلة في حالة حدوث اي خلل في اللوحة مثل المعالج او الذواكر ستجد اللمبة تُضيء لتعرف اي منطقة بها المشكلة وتحاول حل المشكلة بنفسك ، والجديد هنا ان هذه اللمبات تضيء حتي إذا كان الجهاز يعمل بمعنل أخر إذا نسيت تركيب الذواكر ستجدها مضيءة قبل تشغيل الجهاز
مقبس USB 3.2 Gen 2 Type-C بسرعة 10Gb/s وهو مخصص لصندوق الحاسب الأمامي و تجد متحكمات الحماية فى الخلف والأمام باللون الأحمر لكافة منافذ الـ USB و كذلك للذواكر ثم مقبس USB 3.2 Gen 1 لتقديم منفذين بسرعة 5Gb/s لصندوق الحاسب الخاص بك.
BIOS FLASH BACK : المتحكم المسؤل عن تقنية تحديث البايوس عبر منفذ USB فى لوحة المنافذ الخلفية و هذه الطريقة لا تحتاج إلى وجود معالج أو ذواكر فقط قم بالضغط على هذا المفتاح لتحديث البايوس بعد وضعة على وحدة تخزين خارجية تم تهيئتها بصيغة Fat32 و قم بإعادة تسمية الملف الخاص بالبايوس من خلال البرنامج الملحق من الشركة داخل الملف و نري أيضا البايوس بحجم 256 بت في نفس الصورة في الأسفل

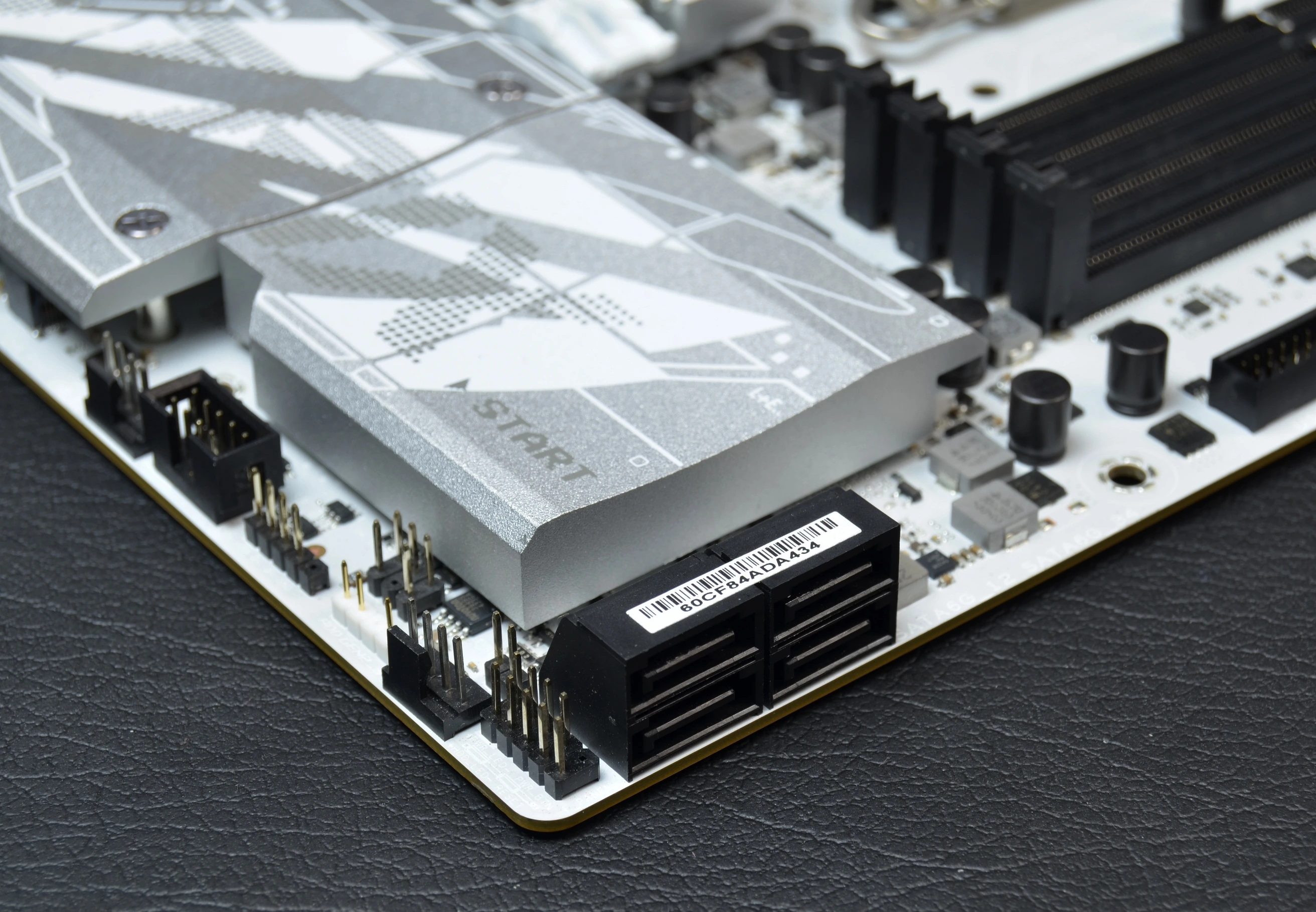

منافذ Sata 3.0 : أربعة منافذ من شريحة B860 بسرعة 6Gb/s ولا تأثير هنا لما يتم تركيبة من وحدات M.2 علي منافذ الـ Sata
مقبس USB 3.0 GEN 1 بسرعة 5Gb/s : المقبس الواحد يمد اللوحة بمنفذين USB 3.0 إضافيان لصندوق الحاسب الخاص بك وهي المنافذ الأمامية و ووضع المقبس مع زاوية 90 درجة هو مثالي لتنظيم و شكل أفضل بكل تأكيد

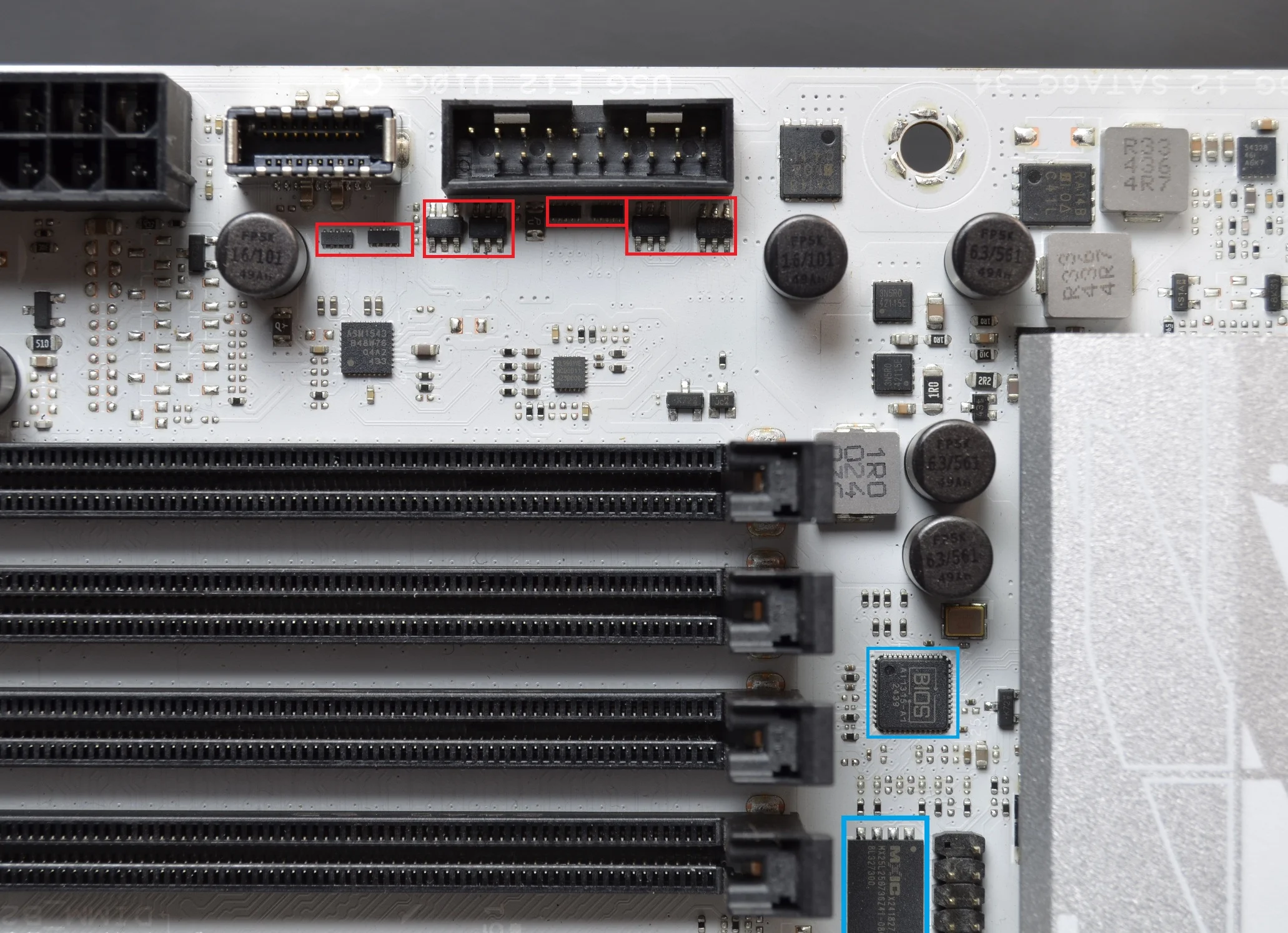

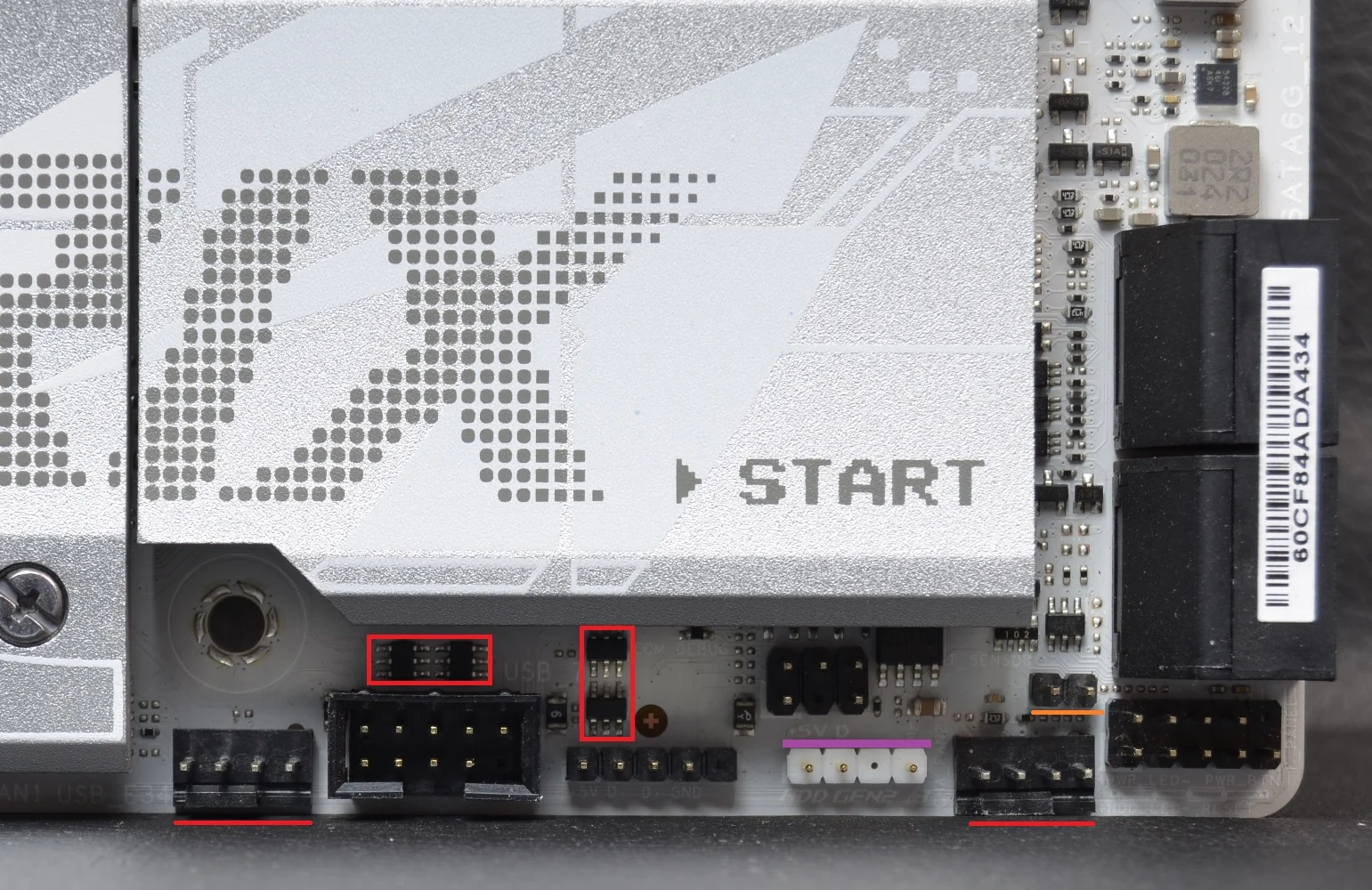

هذه المنطقة بها بعض الأشياء التى يجب ان اشرحها لك بجانب المكان المخصص لتركيب اسلاك الحاسب ، لنبدأ من جهة اليمين الشرح
T_Sensor : هو المكان الذي يمكنك من توصيل مستشعر حرارة علي اللوحة وهو ما لا نراه كثيرا في هذه الفئة السعرية بكل بساطة وهو امر مميز ولكن يجب عليك شراءة منفردا
منافذ المراوح : منفذين للمراوح فى اطراف اللوحة مما يجعلهم من المنافذ المحببة للمستخدم في حالة ترتيب الأسلاك بشكل انيق
منفذ ARGB GEN 2: وهو النوع الأكثر تقدما من تقنيات الـ RGB لانة يتيح للمستخدم التحكم في كل لمبة بمفردها مع الحصول علي تأثيرات كثيرة مميزة للقطع التي تستخدمة وهذا هو المنفذ الثالث علي اللوحة
مقبس USB 2.0 : مخصص لصندوق الحاسب الأمامي ويمكنه مد صندوق الحاسب بمنفذين من المقبس الواحد و تجد متحكمات الحماية من الكهربا الساكنة في خلف تلك المقابس
مقبس Front Audio لتركيب الكابل الخاص بمنافذ الصوت الخاصة بصندوق الحاسب من الأمام وهو الذي يستخدم مضخم الصوت المنفصل علي لوحتنا اليوم.
الشقوق الخاصة بالبطاقات الرسومية

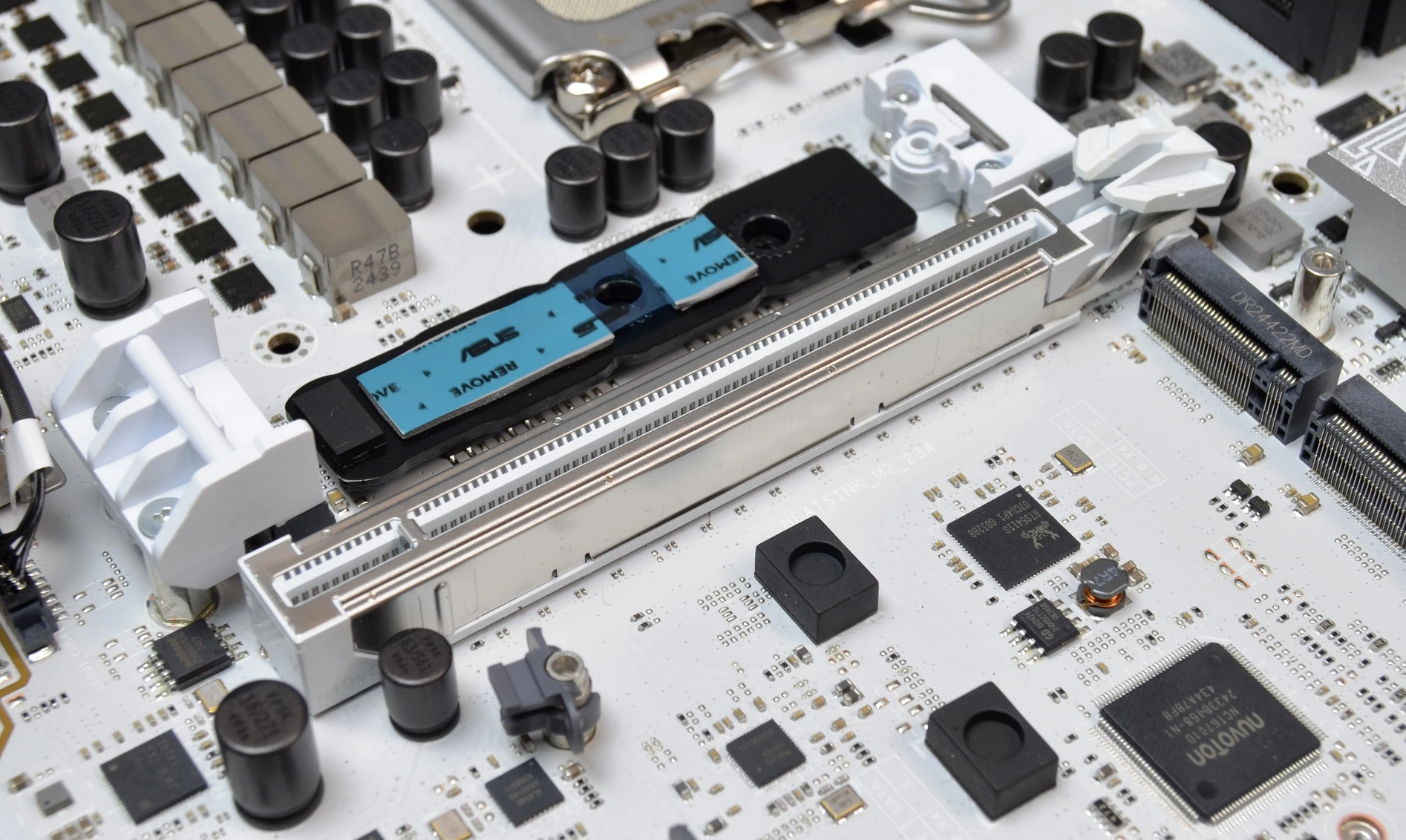

التصميم هنا علي اللوحة مختلف مقارنة باللوحات الأخري فالشركة تضع مسافة تقدر بأربعة شقوق بطاقات رسومية تحسبا لبطاقات RTX 5090 التي صدرت أيضا درع معدني للشق الأول ولا تقدم شركة ASUS اي منافذ أخري علي لوحتنا اليوم وهو ما سنضعة ضمن العيوب حيث لا يمكن للمستخدم تركيب اي بطاقة صوتية او رسومية أخري تحتاج إلي منافذ PCI-E و سيضطر إلي إستخدام منافذ USB الخلفية
سرعة الشق الأول : 16x PCI-E 5.0/4.0
زيادة الدعم للبطاقة الرسومية الأساسية من خلال درع معدني هو شيء جيد ولكنة هنا هو الدعم المتوسط لشق البطاقات الرسومية مقارنة بحلول بعض الشركات الأخري و علي اي حال هو أكثر من كافي .
تركيب وحدات التخزين أيضا علي لوحتنا بدون اي مسامير لكل الوحدات مما يجعل التجربة هنا هي الأسهل للمستخدم بكل تأكيد و تجربة ممتازة مع وجود تبريدمعدني لوحدات M.2 من نوع Gen 5.0 في الأسفل

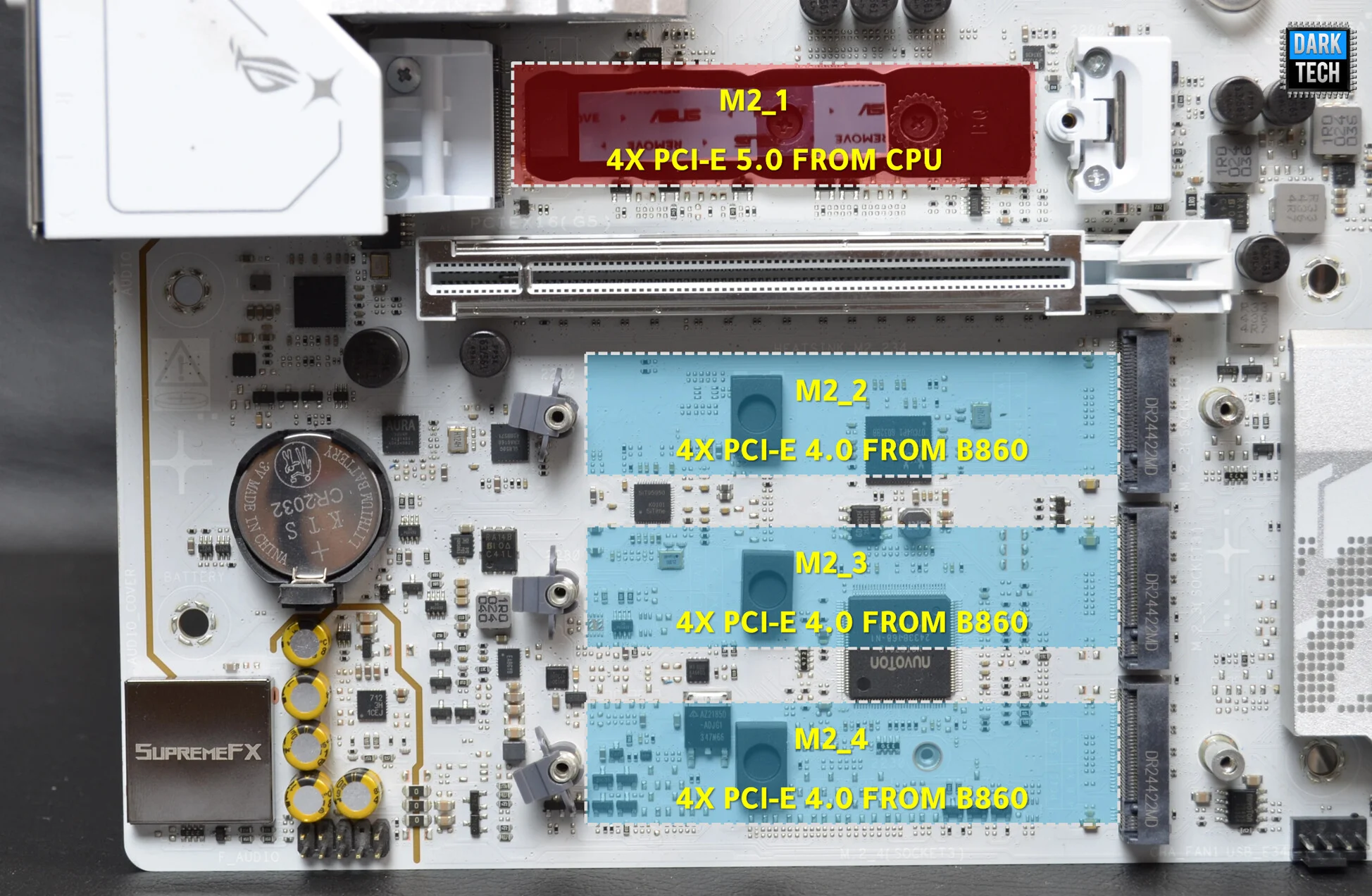

لوحتنا تملك 4 منافذ M.2 واحد منهم يدعم PCI-E 5.0 و الأخرين PCI-E 4.0 ولا يوجد مشاركة بين المنافذ مع البطاقة الرسومية ، لنتعرف علي المنافذ معا !
منفذ M2_1 : يدعم تقنيات NVMe وسرعة 128Gb/s و يدعم وحدات PCi-E من موديل 2242/2260/2280/ وهو يعمل بتقنيات PCIe 5.0 و يأتى من المعالج مباشرة بسرعة 4x
منافذ M2/3/4_B860 : يدعم تقنيات NVMe وسرعة 64Gb/s و يدعم وحدات PCi-E من موديل 2230/2260/2280 وهو يعمل بتقنيات PCIe 4.0 و يأتى من شريحة اللوحة بسرعة 4x
جميع المنافذ السابقة غير مشتركة مع منافذ SATA ولا تتأثر بها
قم بمراجعة دليل المستخدم فيما يخص المنافذ التي تتوقف عن العمل بمجرد تركيب احد وحدات التخزين فهذا امر متغير من لوحة لأخرى حسب تصميمها

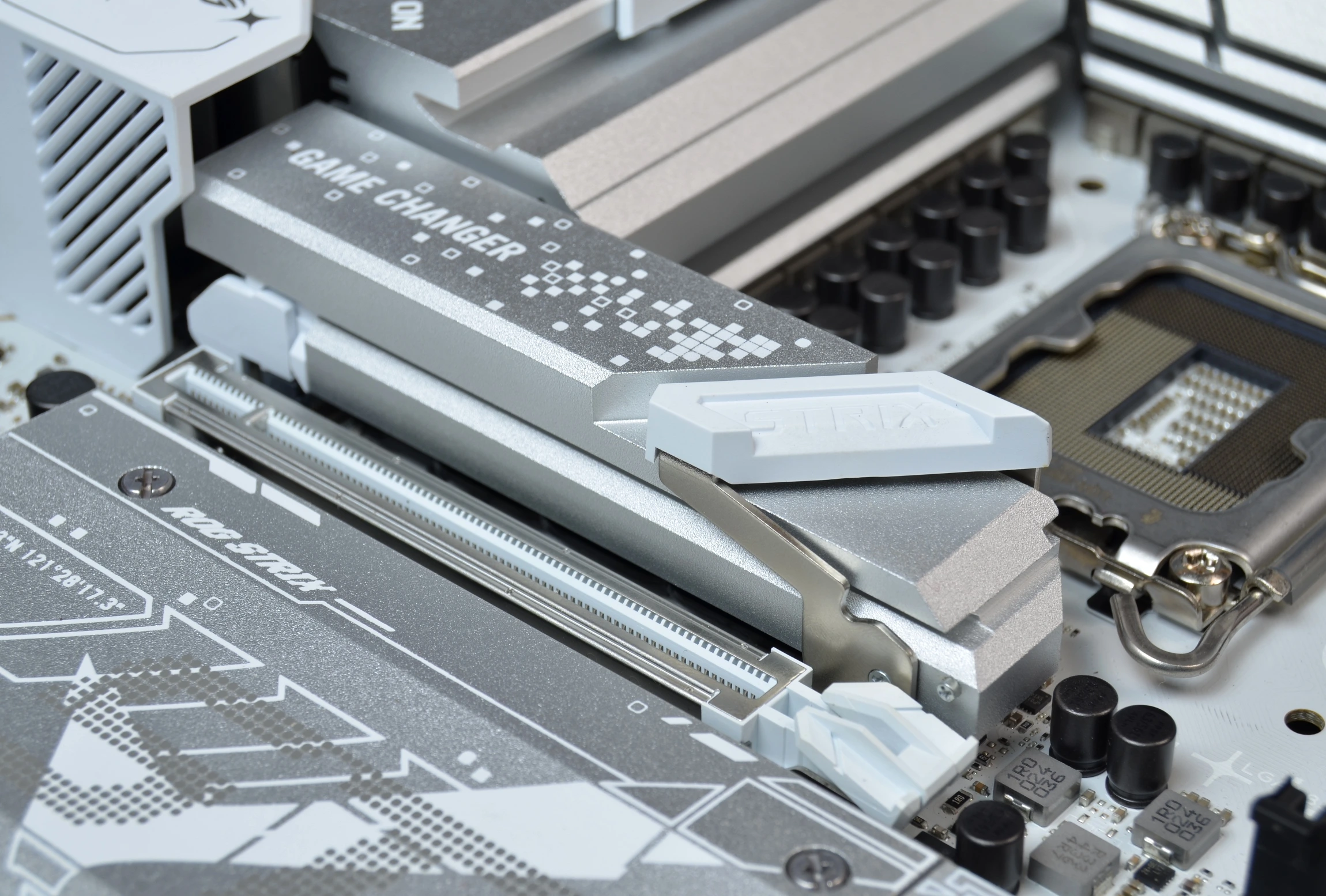

خاصية M.2 Q-Release لفك التبريد الخاص بوحدة M.2 الأولي أعلي البطاقة الرسومية قم بتحريك اليد المعدني لليمين و رفع التبريد و تركيب الوحدة دون اي مشكلة ، تبريد المنفذ الأول ضخم و سييكون كافي لبعض وحدات PCI-E 5.0 عالية السرعة .

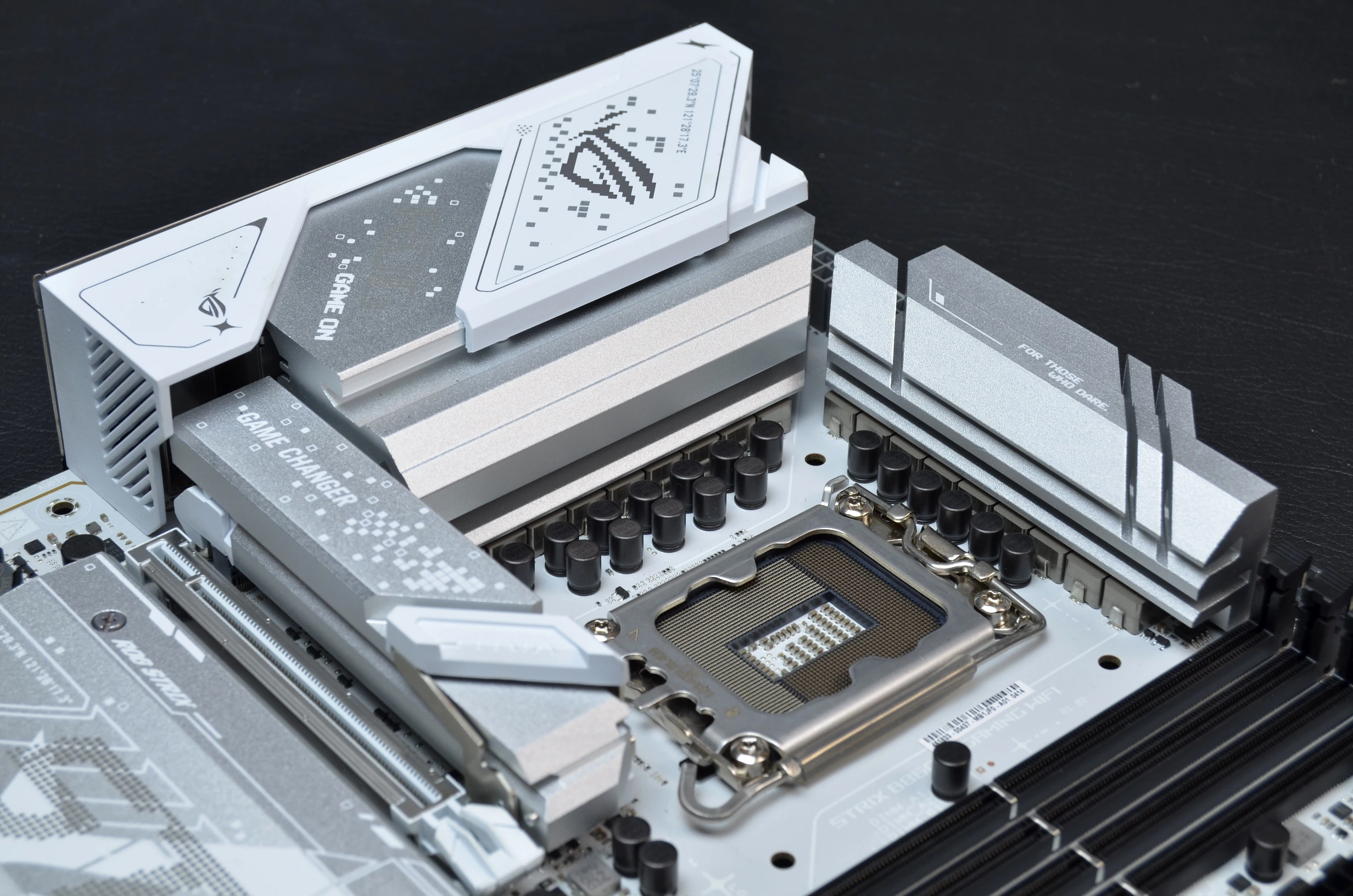

التبريد الخاص باللوحة
التبريد الخاص بدائرة الطاقة من النوع التقليدي بأستخدام مشت كبير الحجم وصنع شقوق كثيرة به لتقديم حلول تبريد شبه احترافية خاصة لهذه الفئة من لوحات B860 ولكن قبل الشرح لنبدأ بتبريد شرائح B860 وهو تبريد متوسط وغير متصل بباقي اجزاء التبريد الخاص بوحدات التخزين من نوع M.2 و هو كافي لهذه المهمة

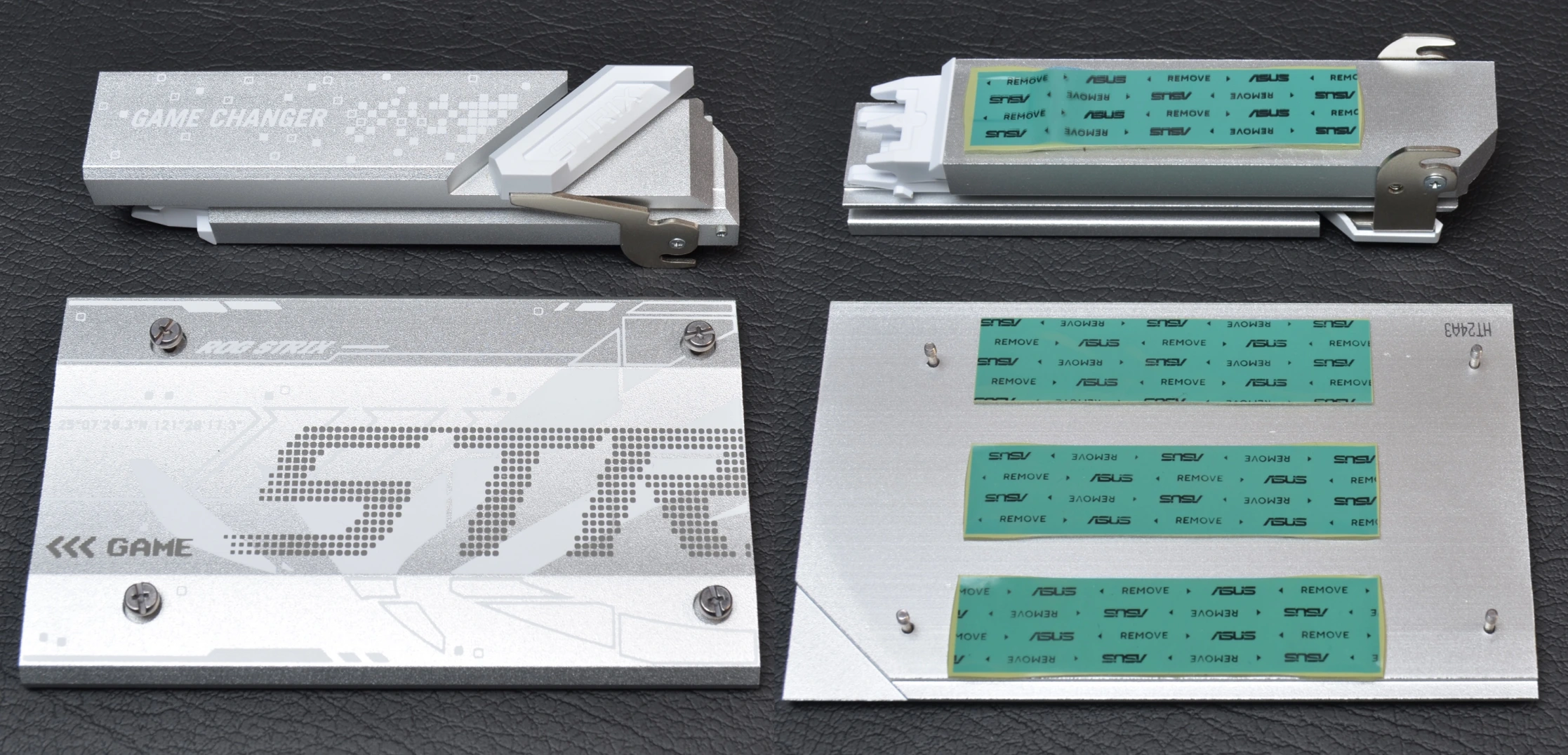

وسادات حرارية بقدرة 5W/mK لنقل الحرارة بسرعة من الموسفت إلى التبريد الحراري بشكل مباشر و الجزء في اليسار ليس كامل كما تري فمكان الجزء البلاستيكي فارغ ، الجزئين مصنعين من سبيكة كاملة من المعدن لزيادة قدرة توزيع الحرارة عن طريق شقوق كثيرة في المشتت من الجهات الجانبية ، إذا كنت شديد التركيز ستجد ماصات للحرارة للخوانق باللون الأسود موجودة علي التبريد
تبريد وحدات M.2 من نوع PCI-E 5.0 للمنفذ الأول جيد ولكنة ليس مناسب لعمليات الكتابة الكثيفة إلا إذا كنت تملك تبريد هوائي ممتاز داخل صندوق الحاسب الخاص بك او انك ستقوم بأقتناء الوحدات الأحدث التي تأتي بمتحكم يملك انبعاث حراري منخفض مقارنة بالحالي فسيكون كافي لك ، و ستجد ان الشركة وضعت وسادة حرارية ثانية مع قطعة من المعدن للمنفذ الأول .

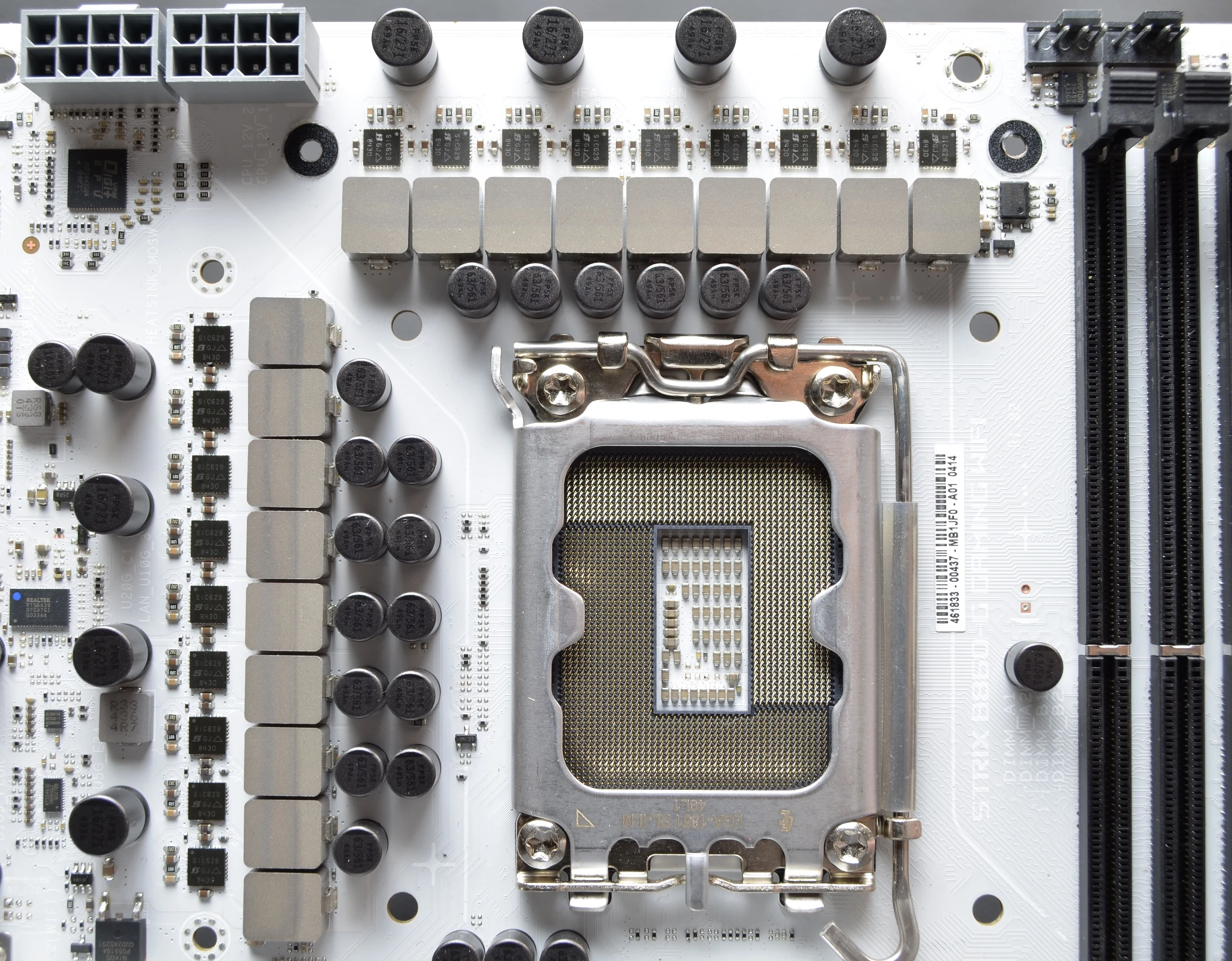

رحلة مع الجودة ودوائر الطاقة VRM
تستخدم لوحتنا عدد14+1+2 +1 مرحلة لدوائر الطاقه يتم تقسيمهم إلى 14 للمعالج و مرحلتين لمتحكم PCI-E و العديد من الأجزاء الأخري واحدة للبطاقة الرسومية الداخلية و 1 مرحلة لمتحكم الذواكر داخل المعالج وهم اكثر من كافيين إذا لم تفهم الجزء السابق اكمل الشرح وستفهم كل شيء
المتحكم الكهربى الذي يتحكم فى دائرة الطاقة الخاصة باللوحة هوِ ASP2442GQW وهو واحد من المتحكمات الرقمية التي لا يمكننا معرفة الشركة المصنعة له حيث تقوم ASUS بوضع إسمها و تغيير الإصدارات لتكون فريدة لها ، المتحكم يمكنة قيادة 14+2+1 مرحلة بطريقة التوصيل المزدوج للمرحلة مما يمكن الشركة من تقديم مراحل كبيرة في القدرة و سريعة في الإستجابة للتيار ولكنها ليست الأكثر توفير للطاقة في حالة عدم الأستخدام ، المتحكم يتحكم في 7+2+1 و يتحكم في كل مرحلتين علي انهم مرحلة واحدة وهو ما يقدم لنا 14+2+1 و المرحلة الأخيرة علي الأغلب يتم التحكم فيها من متحكم خارجي ! ، المراحل الأخرى و يتم التحكم بهم من متحكمات كهربية اخرى وهو متحكم uP9529Q للتحكم في المراحل المتبقية
توقعي الشخصي ان متحكم ASUS هنا هو متحكم ISL68229 من شركة انترسيل الشهيرة و احد المتحكمات القلائل الذي يمكن الشركة من التحكم في ثلاثة فولتيات من خلال متحكم واحد وهو ما يطابق عدد البنات الخاصة بالمتحكم علي اللوحة
الموسفت : Sic629 من شركة Vishay الشهيره بقدرة 80A لكل المراحل لتصبح القدرة الكلية هي 1440A امبير نظرياً وهو رقم ممتاز خاصة ان معالج Core Ultra 9 285K لا يحتاج إلى أكثر من 280w وات لان لوحتنا لا تدعم كسر سرعة المعالج وهو ما يعني ان دائرة الطاقة ستكون كافية كما سنري معا .
الخوانق (Chokes) : أستخدمت الشركة خوانق صلبه (الخوانق =الأجزاء مستطيلة الشكل) صاحبة الأداء الأفضل مقارنة بالخوانق التقليدية
المُكثفات المستخدمة: مُكثفات صلبة يابانية الصنع بتقييم 5K كعمر افتراضي عند درجات الحرارة 105c
المشتت الخاص باللوحة : المشتت الخاص باللوحة يملك ارتفاع كبير و الكثير من الشقوق الخاص به لزيادة مساحة السطح و تقديم تبريد مميز للوحة
منافذ الطاقة : منفذين من نوع 8 PIN سيكون كافي لكسر سرعة العنيف دون مشكلة رغم عدم دعم لوحتنا كسر السرعة
ملحوظة علي دائرة الطاقة : الشركة تضع لك كافة سبل التحكم في دائرة الطاقة راجع الجزء الخاص بالبايوس
تقييم دائرة الطاقة
دائرة طاقة ممتازة و قوية حيث ان معالجنا سيعمل علي علي معدل طاقة 225 وات ل 235 وات في الوضع الأفتراضي وحتي مع الزيادة لن تكون هناك فرق كبير حتي 250 وات و سنختبره الأن مع معالج Core Ultra 9 285K بتردد 5.3GHz/4.6GHz بسحب طاقة يصل إلى 235 وات فى برامج الرندر وهو ما يجعل تقيمنا لها ممتازة مع معالجات Ultra 9 285K ، درجة حرارة الغرفة 27 درجة مع استخدام التبريد المائي و بالطبع النتيجة ممتازة
أختبار دائرة الطاقة مع معالج Core Ultra 285K مع استخدام تبريد مائى
درجة الحرارة لدوائر الطاقة فى اختبار CR R23 للمعالج وصلت إلى 69 وهى درجة ممتازة بكل تأكيد لان ما اقوم به هنا من اختبار كانك تهلك المعالج في عمليات الرندر واكثر لفترات طويلة وهو اختبار غير واقعي لاني لا استخدم اي تبريد علي اللوحة الأم كل هذا بغرض وضع اللوحات الأم في مأزق لمعرفة افضل تبريد لكل لوحة ، بهذه الدائرة انت لا تحتاج إلى تبريد هوائي للمعالج تماما مهما كان عدد الساعات التى ستستخدم فيها اللوحة في عمليات الرندر هل يمكنك ان تتخيل نتيجة اللوحة مع وجود تيار هوائي ممتاز داخل صندوق الحاسب الخاص بك ؟ نعم ستتراوح بين 55-59 درجة بحد اقصى !
نتائج اختبار دائرة الطاقة هنا مع وضع Extreme Survival Test وهو الوضع القاتل حيث لا يوجد اي تيار هوائي على اللوحة مع استخدام التبريد المائي وصلت حرارة دائرة الطاقة إلى 69 درجة ولا يوجد اى انخفاض في السرعة للمعالج بسبب دائرة الطاقة العملاقة وهذه الظروف غير عملية ومن المستحيل تكرارها مع المستخدم ولكن هذا الأختبار للمعرفة أفضل دوائر الطاقة بشكل مطلق
نتائج اختبار دائرة الطاقة هنا مع وضع Enhanced Survival Test وهو الوضع الأقل قوة من السابق و يحاكى صندوق حاسب سيء جدا للتهوية حيث لا يوجد اي تيار هوائي على اللوحة فقط مروحة واحدة تقوم بشفط الهواء اعلى اللوحة وليس فوق اللوحة مع استخدام التبريد المائي وصلت حرارة دائرة الطاقة إلى 62 درجة و المعالج مستقر على مدى نصف ساعة كاملة باستخدام عمليات الرندر وهي نتيجة ممتازة ، هذا الأختبار لمحاكاة اسوء ما يمكن ان يحدث داخل صندوق الحاسب بدون مراوح للتبريد
نتائج اختبار دائرة الطاقة هنا مع وضع GAMING Survival Test وهو الوضع المماثل لأول أختبار عنيف ولكن مع استخدام الألعاب لمدة ساعة و أيضاً هذا الأختبار لا يوجد اي تيار هوائي على اللوحة مع استخدام التبريد المائي وصلت حرارة دائرة الطاقة إلى 58 درجة و المعالج مستقر على مدى ساعة كاملة للحصول على اسوء ضغط علي المعالج من الألعاب وهي نتيجة ممتازة تدل على ان المستخدم صاحب صندوق الحاسب جيد التهوية سيحصل علي نتيجة مشابهة في كافة الأستخدامات
دائرة الطاقة الخاصة بالذواكر
لا يوجد دائرة طاقة علي لوحتنا اليوم للذواكر حيث ان ذواكر DDR5 تملك المتحكم الخاص بها علي الذواكر نفسها ولكن ASUS توفر ميزة فتح الفولتية القصوي لأعلي من 1.5v علي لوحاتها من خلال متحكم صغير تستخدمة لذلك
