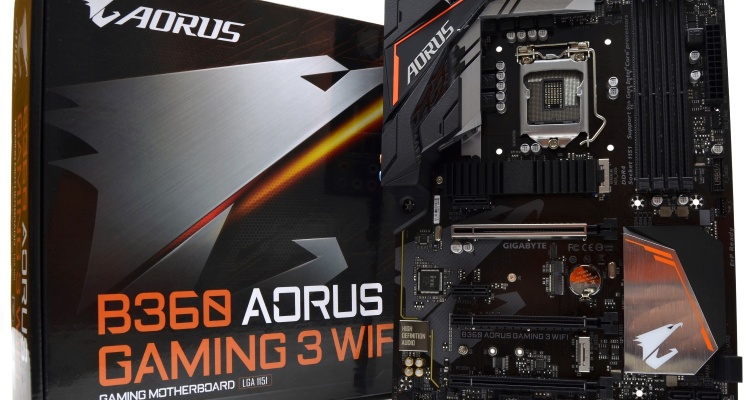

مراجعة لوحة B360 Aorus Gaming 3 Wifi الوافد الجديد darklord April 3, 2018 Gigabyte اليوم لدينا مراجعة للوحة ام بشريحة B360 الجديدة من شركة GIGABYTE وهي لوحة B360 Aorus Gaming 3 Wifi وهى احد اللوحات التي ستسرق الأضواء في الفئة المتوسطة لما تقدمة من جودة ومميزات للمستنخدم بسعر قاتل لنتعرف معاً علي لوحتنا ولكن هل تعرف من هي شركة AORUS ؟ شركة Aorus هى أحد قطاعات شركة GIGABYTE التي كانت موجهة لجمهور اللاعبين من خلال الحواسيب المتنقلة (Gaming laptop) والأن الشركة قررت التوسع لتشمل اللوحات الأم والبطاقات الرسومية التسمية تأتي من حورس عند قدماء المصريين معالجات Coffee Lake في الصورة السابقة ستجد معالجات الجيل الثامن الجديدة كلها والتي تدعمها لوحات 300 Series فقط اي ان لوحات 200 Series لن تدعم تشغيل معالجات الجيل الثامن المعالجات الجديدة هي التي ستجبرك علي شراء اللوحات الأحدث بسب ان شركة intel قامت بزيادة عدد الأنوية فاصبح معالج Core I3 الجديد يحمل 4 انوية مثل معالجات Core I5 من الجيل السابق وهكذا باقي الفئات حيث وصل معالجات Core I5 و Core I7 الجديدة إلي ستة انوية لاول مرة في تاريخ شركة intel الفرق بين لوحات Z370 و B360 ؟ الفرق بين تلك اللوحات يقع في تلك النقاط : 1- عدد اقل من منافذ USB 2- لا تدعم SLI 3- لا تدعم كسر السرعة للذواكر او المعالجات 4- سرعة ذواكر بحد أقصي 2666MHz DDR4 5- لوحات B360 اتت بدعم مباشر لمنافذ USB 3.1 من الجيل الثاني وهذا يجعل تلك اللوحات لا تحتاج إلي دوائر طاقة قوية او متوسطة حتي لأنها لن تستخدم في كسر السرعة ولكن كل شركة تقدم نقاط مختلفة في كل لوحة أيضاً هذا يعني ان لوحات B360 موجهة لمعالجات Core I 5/7/3 التي لا تنتهي بحرف K رغم انها تدعم المعالجات التي تقبل كسر السرعة ولكن المستخدم لن يستفيد بها فلماذا يخسر المستخدم الكثير من النقود في ميزة لن يكون قادر علي استخدامها وحتي اليوم سنختبر تلك اللوحة مع معالج 8600K لانة لا يوجد مشكلة في هذا لاني املك المعالج بالفعل ولكن اذا كنت ساشتري كنت ساتجة لمعالج Core I5 8500 / 8600 او Core I7 8700 صندوق التغليف الخاص باللوحة والمُحتويات صندوق التغليف يأتي باللون الأسود و سنجد العديد من الشعارات الخاصة بالتقنيات والمنتجات مثل Intel WIFI و RGB Fusion و B360 فى الخلف ستجد كل ما تريد عن اللوحة والتقنيات أيضاً يمكن تكبير الصورة لتتقحص بنفسك كافة المميزات الخاصة باللوحة والتى سنشرحها أثناء أستعراض اللوحة (يمكنك تكبير الصورة لتشاهد كل شيء بنفسك )وأخيراً لوحتنا خارج الصندوق لنتركها ونعود لصندوق التغليف مره أخرى لنرى المتعلقات المُلحقات الخاصه باللوحة الملحقات التى تأتي مع اللوحة كلوحة B360 من الفئة المتوسطة تعتبر مميزة بدون شك لذلك سيتم ذكرهم في شكل نقاط مع شرح بعضها 2x SATA6GB/s Cables 1x 2t2r wifi antenna Wifi Lan – Bluetooth G-Connect شعار Aorus لتميز صندوق الحاسب لديك دليل المُستخدم وأسطوانة التعريفات أداة G-CONNECT المرفقة ارفقت شركة GIGABYTE أداة بسيطة لتساعد المستخدم فى تركيب الأسلاك الخاصة بصندوق الحاسب لدية واللوحة الأم دون عناء ودون الأحتياج إلى شخص محترف حيث يكون موضح علي هذه القطعة الأسلاك التي جيب توصيلها وكيفية توصيله لسهولة التركيب من المستخدم دون الأحتياج إلي شخص محترف لهذا الأمر 2T2R WiFi Antenna الجزء المسؤل عن تقوية اشارة بطاقة الـ WIFI و Bluetooth المرفق مع اللوحة وتحمل تصميم جيد يمكن تعليقها او وضعها علي المكتب الخاص بك ويمكنها الحركة لليمين واليسار لوحتنا ونظرة عامة وعدد المراوح 5 منافذ للمراوح على اللوحة من النوع الهجين و 6 مستشعرات للحرارة علي اللوحة لتقدم بذلك اللوحة التحكم الكامل في المراوح ، أيضاً يوجد منفذ علي اللوحة يمكنه تشغيل المضخات المائية الاحترافيية وهو امر ممتاز ، نظام الأضاءة الخاص باللوحة من نوع RGB ويج ان نذكر ان وجود 6 مستشعرات للحرارة هو امر لن تجة في للوحات الكتثير من الشركات المنافسة الأخري وهي ميزة مهمة للبعض ستجد علي اللوحة مستشعر لحرارة دوائر الطاقة والتي تحاول دائما الشركات اخفاءة في اللوحات المتوسطة لتغطي بذلك علي جودة دوائر الطاقة في هذه الفئة لوحتنا من الخلف وهي تاتي باللون البني القاتم ويظهر فيها الخط العازل للبطاقة الصوتية بلون مخالف وأيضا لمبات الإضاءة من نوع RGB اما عن عدد الطبقات الخاصة باللوحة فهي 4 طبقات وهذا يجعل لوحتنا متوسطة القوة مع المشتتات الضخمة الثقيلة التي تتخطي 1kg وهذا سائد في لوحات B360 بل انه يوج لوحات Z370 بنفس عدد الطبقات لوحة المنافذ الخلفية منفذين USB 2.0 باللون الأسود ومنفذ PS2 منفذ HDMI 1.2 و منفذ DVI مطلين بطبقة من الذهب منفذينUSB 3.0 باللون الأزرق منفذ USB 3.1 باللون الأحمر وبسرعة 10Gb/s من شريحة B360 منفذ 0.usb 3 من نوع Type-C وبسرعة 5Gb/s المنفذ الخاص ببطاقة الشبكة Intel I219v المخصصة للألعاب منفذين USB 2.0 باللون الأسود منافذ البطاقة الصوتية Realtek ALC 892 مستوي جديد من الحماية لمنافذ LAN+USB 3.0 حماية ضد الكهربة الأستاتيكية أو الساكنة :- منفذ بطاقة الشبكة LAN ومنافذ الـUSB مزودة بحماية ضد الكهربة الأستاتيكية ESD كيف ؟ من خلال مُتحكمات HI-ESD والتى تظهر في الصورة في الأعلي وهي تلك القطع الصغير المستطيلة خلف المنافذ مباشر باللون الأحمر فيوز رقمي للحماية من الكهربة الزائدة (القطع المُستطيلة كبيرة الحجم) : عند قيامك بعكس التيار الكهرب او تركيب جهاز USB بشكل خاطئ فان تلك المتحكمات الرقمية الجديدة ستقوم بغلق الدائرة والحفاظ علي منافذ USB واللوحة من التلف فهي تمثل نظام حماية متكامل في حالة الفولتية الزائدة او الضعيفة او غلق الدائرة بصورة عكسية كل هذا لوحتنا لا تتأثر بة هذه الأضافات قد تميز لوحات من اخري ! قدرة الفيوز هنا هي 25KV ESD and 15KV Surge LAN Protection البطاقة الصوتية ALC892 وتدعيم احترافي البطاقة الصوت ALC892 وهي ليست البطاقة الأحدث من شركة Realtek ويمكنها تشغيل قنوات سمعية بعدد 7.1 وقامت شركة GIGABYTE بتدعيم البطاقة الصوتية بأستخدام مكثقات Nichicon ذات اللون الذهبي وهي يابانية الصنع لتحسين جودة الصوت و ستجد ان البطاقة الصوتية غير ظاهرة وتقبع داخل هذا الدرع المصمم لحماية البطاقة الصوتية من التداخل الكهرومعناطيسي لنقاء صوتي افضل أيضا ستجد انه لا يوجد مضخم صوتي احترافي للبطاقة الصوتية سواء للمنفذ الأمامي او الخلفي الخط الفاصل بين القنوات السمعية اليسري واليمني حتي لا يحدث تاخدل بين الاشارات الصوتية وباقي مكونات اللوحة كالتداخل الكهرو معناطيسي تقييم دائرة الصوت تقييم جيد جداً في الأختبار والتجربة الصوتية جيدة البطاقة تؤدي الغرض المطلوب منها بتجربة جيدة بسبب التدعيمات التي قامت بها الشركة لتحسين نقاء الصوت البطاقة الشبكية I219V المخصصة للألعاب من شركة Intel إذا كنت من محبي متحكمات شركة Intel فشركة GIGABYTE لم تنساك ووضعت لك احدث متحكماتها I219V أخر بل وزودتة ببرنامج CFOS للتحكم في السرعة مثل برنامج Killer لوحتنا اليوم لم تنسي شيء حتي الأن كمميزات للاعبين في القسم الخاص بالبطاقة الشبكية البطاقة الشبكية Intel AC 9560NGW و Bluetooth V5.0 لاول مرة إذا كنت من محبي متحكمات شركة Intel فشركة GIGABYTE لم تنساك ووضعت لك متحكم أخر وهو بطاقة AC 9560NGW اللاسلكية والتي يمكنها العمل بسرعة 1.73Gbps ومزودة أيضاً ببطاقة Bluetooth V5.0 وهو ما سعطي لوحتنا تغطية مسافة قدرها 4.8X مقارنتا بالأصدار السابق 4.2 لتمتلك لوحتنا كافة انظمة التوصيل الشبكية واحدثها المنطقة الخاصه بالمُعالج ودوائر الطاقة 7 مراحل من دوائر الطاقة وسنتعرف عليهم لاحقا اللوحة تحمل مقبس 1151 والخاص بمعالجات Intel Coffee lake وهو مقبس من نوع LGA المعالج يأتي بمناطق للتلامس ليتم التوصيل، لا يمكن تشغيل معالجات الجيل السابع او السادس علي تلك اللوحات منفذين للمراوح منفذ مروحة المعالج باللون الرصاصي ثم منفذ لمروحة أضافية للتبريدات المائية والهوائية كما نرى منفذ للطاقة من نوع ATX 8-pin يستطيع ذلك المنفذ مد المُعالج بـ 336 وات وهو أكثر من كافى لاي معالج حتي مع كسر السرعة أيضاً منفذ للمراوح خلف المقبس المنطقة الخاصة بالذواكر RAM تدعم اللوحة خاصية Dual CHANNEL وذواكر DDR4 بتردد 2133MHz حتي 2666 وبحجم 64 GB وتدعم بالطبع تقنية XMP منفذ RGBW المميز للوحات GIGABYTE لتركيب اشرطة الاضاءة من نوع RGB ثم منفذ D_LED خلفة مباشرة لتركيب اشرطة الاضاءة الرقمية و يلية المكان المخصص للتحكم في الفولتية الخاصة بذلك المنفذ 12v او 5v قم بضبط الفولتية قبل التركيب هذا مثال حي من الشركة علي منفذ Digital LED مقبس الطاقة 24pin ثم منفذ للمراوح باللون الأسود ثم مقبس USB 3.0 والذي يمد اللوحة بمنفذين إضافيان لصندوق الحاسب الخاص بك ، منفذ Thunderbolt لتركيب بطاقات Thunderbolt 3.0 علي اللوحة ويتم شرائها منفردة لتكلفتها العالية أيضاً لا تنسي متحكمات الحماية خلف كل منفذ USB ظاهرة في الصورة ولكن اين باقي متحكمات الحماية ؟ في الخلف ستجد باقي متحكمات الحماية من الكهربية الزائدة و الساكنة لمبات اضاءة لتوضح اين توجد المشكلة علي اللوحة حيث ان لوحتنا لما لتملك شاشة رقمية للأخطاء ، 6 منافذ من نوع SATA 3.0 من شريحة B360 منهم منفذين بزاوية 90 لشكل افضل في تنظيم الأسلاك داخل صندوق الحاسب لديك أسفل اللوحة : ستجد المكان المخصص لتركيب باقى الأسلاك الخاصة بصندوق الحاسب ثم منافذ للمراوح الخاصة بالمضخات المائية واخيراً منفذ USB 2.0 يقوم علي امداد المستخدم بمنفذين من خلال صندوق الحاسب الأمامي وبالطبع متحكمات الحماية في الخلف كباقي اللوحة منفذ RGBW وهو منفذ فريد ولن تجدة علي الكثير من اللوحات فهذا المنفذ له خمسة أطراف توصيل علي عكس المنفذ التقليدي 4 اطراف لأعطاء المستخدم القدرة علي استخدام اشرطة الإضاءة من نوع UV الأحترافية ويلية منفذ Digital LED والمكان الخاص باختيار الفولتية 5v او 12v الشقوق الخاصه بالبطاقات الرسومية تملك لوحتنا شقين PCI-E 1X لتركيب البطاقات الصوتية والأجهزة الأخري من نوع PCI-E 3.0 والقطع الداعمة لهذه المنافذ اللوحة مُزودة بثلاثة شقوق رسومية من نوع PCI-E 3.0 ويمكنها تشغيل ثلاثة بطاقات رسومية للتعدين وبطاقتين في وضعية CF فقط بسرعة x16/4x سرعة الشق الأول : 16x PCI-E 3.0 (الذي يملك تدعيم معدني) سرعة الشق الثاني : 4x PCI-E 3.0 ويتشارك هذا الشق مع الشق الصغير PCI-E 1x في اعلاة والشق الثالث في اسفلة حيث أذا تم استخدام احد الشقين او كلاهما يتحول هذا الشق إلي سرعة 2x فقط سرعة الشق الثالث : 1x PCI-E 3.0 رغم انه يأتي بحجم كامل مثل شقوق البطاقات الرسومية إلا انه يعمل بسرعة 1x فقط التدريع المعدني لشقوق البطاقات الرسومية هو امر جيد أيضاً التدريع للشقوق هو الأفضل فستجد نقطة تقوية في المنتصف لن تجدها في بعض الشركات منفذ M.2 في اسفل اللوحة يعمل بسرعة 16Gb/s يمكن استخدام وحدات M.2 من نوع PCI-E او Sata ولا تنسي ان استخدام هذا المنفذ مع وحدة M.2 من نوع Sata سيؤدي إلي تعطيل منفذ Sata 3_1 ، الوحدات التي يدعمها ذلك المنفذ هي 2242/2260/2280/22110 منفذ M.2 يعمل بتنقية CNVi لتركيب بطاقة الشبكة من نوع WIFI و Bluetooth المرفق مع اللوحة ، لا تنسي ان عندما تقوم بتركيب البطاقة الشبكية في هذا المنفذ فانة يتشارك مع منافذ USB 2.0 التي توجد اسفل بطاقة الشبكة في المنافذ الخلفية للوحة منفذ M.2 بدعم تقنيات NVMe وسرعة 32Gb/s المميز هنا هو التبريد الخاص بالمنفذ يعطي المستخدم أفضل أداء ممكن من وحدة M.2 المُستخدمة لان ارتفاع حرارة وحدة التخزين M.2 سيؤدي الي تخفيض سرعة النقل حتي يحافظ المتحكم علي أكبر عمر افتراضي لة اويدعم وحدات M.2 من نوع 2242/2260/2280/22110 بين شقوق البطاقات الرسومية ستجد رقاقتين بايوس واحدة اساسية وواحدة احتياطية للحماية في حالة فشل البايوس وتسمي تلك التقنية بأسم DUAL BIOS التبريد الخاص باللوحة تبريد الشريحة الأم B360 ومشتت معدني كبير يحمل شعار AORUS باضاءة من نوع RGB وتصميم رائع يأهذ اللون الفضي لذلك تنعكس الإضاءة اثناء التصوير تبريد الجزء الخاص بدوائر الطاقة الخاصة بالمعالج وهو ممتد جهة اليسار أيضاً الفراغات في جسم المشتت تساعد علي التبريد بصورة افضل من المشتتات المُصمتة فهي تضاعف مساحة السطح الخاص بالتبريد التبريد بعد فكة من علي اللوحة الأم – التبريد يتميز بأن له ارتفاع متوسط نسبيا ستلاحظ ان المشتت مثبت بمسامير بلاستيكية صلبة ولكنها جيدة جدا التبريد الخاص بشريحة B360 يتمتع بإضاءة من نوع RGB يمكنك ان تتفحصها في نهاية المراجعة التبريد يتميز بكبر حجمة ولذلك ستجدة فعال بصورة رائعة كما سنري معا في الجزء القادم لدوائر الطاقة كلمة Aorus يمكن فكها من المشتت لأجراء بعض التعغديلات عليها او لجعل مرور الهواء افضل لدوائر الطاقة تبريد قوي لأقراص M.2 وذلك لضمان أفضل اداء من الأقراص حيث ان السخونة تاثر علي العمر الأفتراضي وتاثر علي سرعة تلك الأقراص في حالة وصولها لدرجات حرارة مرتفعة رحلة مع الجودة ودوائر الطاقة VRM تستخدم لوحتنا عدد 4 مراحل لدوائر الطاقه خاصة لنواة المعالج فقط و ثلاثة مراحل للمعالج الرسومي الداخلي الخاص بالمعالج المتحكم الكهربى الذي يتحكم فى دائرة الطاقة الخاصة باللوحة هو ISL95866 وهو متحكم هجين يمكنة قيادة 7 مراحل للطاقة الخاصة بالمعالج ويعمل هنا كمتحكم 4+3 4 مراحل للطاقة كل مرحلة مُضاعفة في عدد الموسفت الخاصة بها ويتم استخدام زوجين من موسفت 4C06N تقدر المرحلة بمتوسط 50 امبير واقصي قدرة هي 70 امبير ولكن قم بالتبريد أذا اردت ان تحصل علي تلك القيمة الموسفت : 4 مراحل بقدرة 50 امبير اي بقدرة كلية 200 امبير وهو رقم جيد لدائرة الطاقة والمعالج وستسمح اللوحة بأعلي كسر سرعة وحيث ان لوحتنا لا تدعم كسر السرعة فهذه الدائرة جيدة جدا لاي معالج ستختارة الخوانق (Chokes) : أستخدمت الشركة خوانق صلبه من مادة الـFerrite لتنقية التيار الكهربي وتثبيتة المُكثفات المستخدمة: مُكثفات صلبة من شركة Nichicon يمكنها العمل حتي 5 الاف ساعة وهي يابانية الصنع منافذ الطاقة : منفذ للطاقة 8 PIN سيكون اكثر من كافي التبريد المستخدم : التبريد المستخدم علي لوحتنا هو تبريد صامت من خلال المشتتات وهو كافي وقمت باختبار الضغط علي دائرة الطاقة وساوضح هذا في الجزء القادم في نهاية المراجعة منافذ الطاقة : منفذ للطاقة 8 PIN سيكون اكثر من كافي تقييم دائرة الطاقة دائرة الطاقة اكثر من كافية وكانت اقصي درجة حرارة تم الوصول إليها هي 63 درجة مع استخدام تبريد مائي و 53 مع استخدام تبريد هوائي دائرة الطاقة الخاصة بالذواكر مرحلة واحدة للذواكر مستخدمة ثلاثة موسفتات 4C06N بقدرة متوسطها 45 امبير واقصي قدر 69 امبير وهي نفس دوائر الطاقة الخاصة بلوحات Z370 هذه اللوحة مصممة بتقنية Anti Sulfur والتي تقوم علي حماية المُقاومات من الأكسدة والتلف وهي تقنية مكلفة ولن تجدها في كل اللوحات ومزيد من الجودة كما عودتنا شركة GIGABYTE 1. شرح كامل للوحة و مواصفتها2. البايوس الخاص باللوحة والبرامج الملحقة للالعاب3. اختبارات الأداء في البرامج والألعاب وكسر السرعة4. التعليق النهائي ورأينا في اللوحة محتويات المُراجعة شرح كامل للوحة و مواصفتهاالبايوس الخاص باللوحة والبرامج الملحقة للالعاباختبارات الأداء في البرامج والألعاب وكسر السرعةالتعليق النهائي ورأينا في اللوحة Leave a Comment
